В этой статье вы узнаете о том, как правильно сделать камин в доме, а подробная инструкция и правила помогут эффективно распределить время и семейный бюджет.

Немного о конструкциях

Стоит сразу отметить, что ожидать от камина максимальной теплоотдачи нельзя. В отличие от печки, он греет не так сильно, чтобы тепла хватило для отопления всего здания. Поэтому владельцы обязательно должны знать об этом моменте, и принять дополнительные меры для обогрева. Данный аппарат скорее будет выполнять декорирующую часть, без него дом порой кажется пустым.

Современные технологии и материал позволяют воссоздать даже самые, казалось бы, сложные идеи. Прежде чем отдать предпочтение определенному варианту, желательно уточнить все его нюансы и особенности.

Наиболее актуальным является вариант с закрытой топкой. Тепло будет оставаться внутри помещения, действует конвекционная технология нагрева.

Выделяют два основных вида:

Сооружение открытого типа.
Обогреватель закрытого типа – подходит для многоквартирного панельного дома.

Востребованным остается первый вариант, так он позволит не только сохранить тепло, но и дополнит дизайн помещения.

Не менее важным вопросом остается то, от чего он будет работать. Если есть подводка к газу, то перенос системы нужно будет обговорить с местной администрацией. Если на дровах, то стоит заранее позаботиться о том, чтобы их доставили до наступления холодов. В редких случаях используют уголь, эффективность и удобство находится под большим вопросом.

Если рассматривать газовый, то выделяют несколько положительных особенностей:

Его использование обойдется не так дорого, как может показаться. Бесшумность.
Быстрая растопка.

Дополнительно выделяют и электрический камин. Одно из главных преимуществ – доступность.

В последние несколько лет пользуются популярностью «экоочаг». Главная особенность – не нужен дымоход. Это компактная стойка, достойное дополнение к основному обогреву.

Какой вариант выбрать, каждый решает сам для себя. Если дом готов, и начинать вновь ремонтные работы желания нет, то в качестве альтернативы рассматривают электрический и «эко» варианты.

Как устроен камин открытого типа

Настоящие очаги открытого вида – это самый эффективный и красивый вариант. Главный плюс – натуральность. Они задают неповторимую атмосферу, которой так не хватает в обычной жизни. Это тот случай, когда можно прийти после сложного дня, сесть в удобное кресло и насладиться треском огня. В результате все вложенные средства и силы точно окупятся.

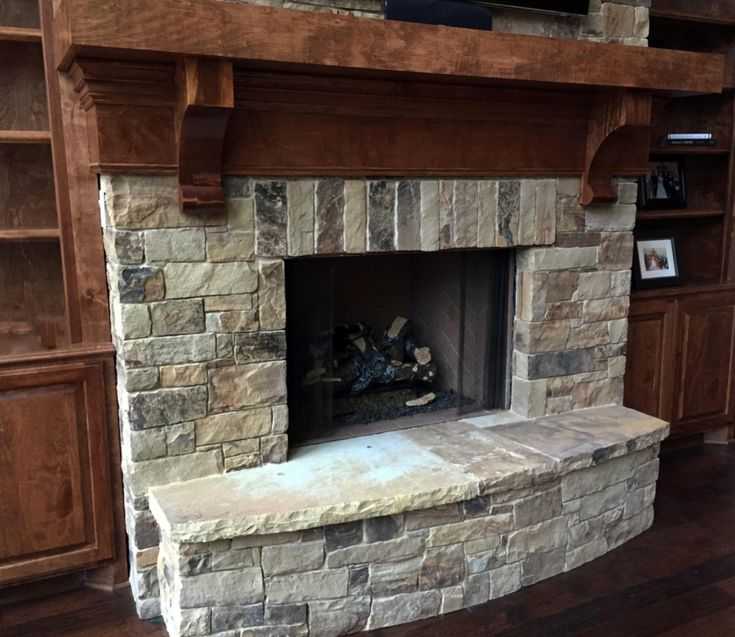

Камин в своем доме, к примеру, как на фото выше, поможет выделить для себя ряд важных аспектов. Обратить внимание нужно и на сборную составляющую. Из чего состоит конструкция:

Топка – здесь сгорает топливо.
Портал – выступает в качестве декорирующей части.

Пода – дополнительный элемент, находится внизу самого портала.
Решетки – поддерживают сгорающее топливо.
Зольник – необходим для сбора золы.
Предтопочная площадка – важно помнить, что будут падать искры и мелкие частицы, нарушающие пожаробезопасность здания.
Зеркало – отражает тепло и свет.
Дымовой карниз – дом не наполнится дымом.
Хайло – служит для сбора продуктов распада.
Горловина и сам дымоход.
Шибер – защищает дымоход от проникновения воздушных потоков с улицы.

Эту информацию необходимо зафиксировать, так как она понадобится для проверки чертежа.

Расчет размера конструкции камина

Одним из сложных моментов является составление сметы. Ведь от ее правильности будет зависеть функционирование очага и эстетическая сторона вопроса. Строгие инженерные вычисления должны быть главным дополнением к фантазии владельцев.

Что нужно принять во внимание:

Высоту.
Сечение дымохода.
Размер общей конструкции.

Если речь идет о кирпичной кладке:

Площадь топки рассчитывается относительно размера всего помещения, где будет находиться настоящий камин. Обычно соблюдается стандартная пропорция 1 к 50.
Дополнительно нужно произвести вычисление пропорции портала. Эта часть отвечает за декорирующую составляющую процесса.
Определяется глубина топливника. По большей части это зависит от используемого сырья.
Подиум – защита, которую устанавливают минимум в 50 см.

Задняя стена должна иметь уклон в 20-25 градусов.
Боковые стенки также имеют отклонение в 45-60 градусов.
Дымоход устанавливается минимум на 50 см от конька крыши.
Длина трубы составляет 5-6 метров в зависимости от высоты стен здания.

Самый простой способ сделать все правильно – доверить работу специалистам, дополнительно изучив предложенные варианты. Это значительно ускорит процесс выкладки и позволит избежать тех ошибок, которые так часто совершаются непрофессионалами. Есть несколько разумных причин:

Если ошибиться с расчетом дымохода – высока вероятность попадания воздуха извне. Это грозит тем, что вся комната будет наполняться дымом. Очаг придется вновь разбирать.

Не имея специальных навыков, составлять собственную инструкцию придется очень долго.

Прежде чем составить план, стоит найти правильное место в доме.

Место для камина

Выбор зависит чаще всего от предпочтений владельцев. Если очаг должен выполнять декоративную функцию или поддерживать лаунж-зону, то лучше всего его сделать на видном месте. Один из вариантов расположения камина в частном доме — на фото ниже:

Одним из самых распространенных вариантов – это угловая конструкция. Удобна тем, что не занимает много места, и сохраняет целостность сооружения.

Самым сложным будет установить сооружение посередине комнаты. Стоит сразу выделить несколько важных моментов:

Понадобится в 3 раза больше материала.
Справиться самостоятельно не получится. В любом случае придется приглашать мастера.

Может пострадать целостность всего здания.

Когда мы делаем камин, отталкиваться нужно от стеновой перегородки. Поэтому, если есть желание установить его посередине, можно рассмотреть готовые примеры и изучить информацию на тематических форумах. Владельцы всегда готовы поделиться со всеми сложностями, с которыми пришлось столкнуться.

Стиль и дизайн

После того как расчет был выполнен, можно перейти к эстетической стороне вопроса. На представленных в статье фото показано, как может выглядеть будущий проект. Отдельно стоит разобрать особенности того или иного интерьера.

Классика

Это самый простой вариант, который обычно выкладывается из камня, кирпича или чугунного каркаса. В нем будет гореть настоящий огонь, что не очень хорошо для квартиры, но идеально для частного дома.

Говоря о втором варианте, никаких заключений и согласований не нужно.

Русский

Если здание оформлено по всем народным традициям, то такой вариант будет смотреться уместно. В этом случае внимание стоит уделить самой росписи, ведь в славянском течении много нюансов.

Рустик

Несмотря на историю этого названия, подготовка и установка не займет много времени. Говоря простыми словами, это небольшая конструкция, которую можно установить в любой части здания.

С виду напоминает массивный мангал и устанавливается как отдельно стоящая конструкция. Одно из самых простых решений.

Модерн

Если дом оформлен в стиле хай-тек, лофт и минимализма – установка будет удачным решением. Никаких дополнительных способностей и навыков не нужно. Главное, соблюдать четкость расчета и линий. Для облагораживания можно использовать специальное стекло или искусственный камень.

Необходимые инструменты и комплектующие

Большая часть приспособлений для строительства есть у каждого хозяина дома. Приобрести можно лишь дополнительные исходники, которые понадобятся при укладке кирпича и отделочных работ. С инструкцией, как построить камин в частном доме, можно ознакомиться ниже. Что обязательно должно быть по мнению профессионалов:

Уровень – без него даже не стоит начинать строительство. С помощью этой линейки можно правильно измерить отклонения и неровности.
Мастерок.
Несколько ведер.
Рулетка.
Молоток.
Гладилка.
Несколько шпателей.

Что касается материала:

Огнеупорный кирпич – имея смету на руках, можно сразу заказать необходимое количество. Кстати, стоит взять на 5% больше.
Цемент.
Щебень.
Арматура.
Рубероид.
Карьерный песок (желательно очищенный).
Глина.

Имея базовый комплект из вышеперечисленных составляющих, можно собрать достойный вариант для частного дома.

Как правильно сделать

После того как все инструменты и материалы были собраны, можно приступать к сбору. Для вдохновения можно изучить фото каминов для дома.

Основание камина

Чтобы увеличить прочность сооружения, специалисты применяют металлические уголки. Если камин делается в частном доме, для начала нужно вырыть яму, которая станет основанием для закладки фундамента. Дно засыпается песчаной смесью, включая сам гравий.

После этого идет установка самих углов. Главная задача строителя сделать так, чтобы они были параллельны к комнатной перегородке. Далее, начинается укладка кирпича, согласно проектному плану.

Размеры

В качестве напоминания следует выделить несколько составляющих основания конструкции, исходя из которых можно вывести размер:

топки;
пода;
предтопочной площадки;
хайла.

Сам портал можно делать вне фундамента. Отметить территорию для его установки тоже нужно. Ведь по факту, он может получиться больше, чем рассчитывал владелец.

Материалы

Самый простой способ – использовать огнеупорный кирпич. Он проверен годами и не одним поколением. Его стоимость в некоторых регионах может быть слегка завышена, но десятки месяцев регулярной эксплуатации, полностью окупятся. Как сделать камин можно узнать ниже, дополнительно присутствует пошаговая инструкция для начинающих.

Немаловажной частью остается выбор дымохода. Специалисты рекомендуют выбирать конструкцию исходя из сырья, которое будет использоваться для горения. Чаще всего, когда речь заходит о камине в частном доме, люди выбирают дрова.

Рабочая температура материала, из которого делается дымоход, должен выдерживать до 600 градусов. Наиболее распространенные варианты:

Керамический — очень дорогой и сложный в монтаже, замена вышедших из строя деталей недешево вам обойдется. Для этого типа требуется фундамент.
Кирпичный (с обязательной гильзовкой дымохода из нержавейки) — требуется фундамент, дешевле керамического, однако не самое бюджетное решение.
Дымоходы из нержавеющей стали — легкие в сборке, модульные (любую деталь можно заменить), не требуют фундамента.

Самым неудачным решением будет выбор полимера. Он не так устойчив, как его описывают продавцы. Подойдет скорее для очага, который большую часть времени выполняет декорирующую часть и работает исключительно на легких продуктах распада. Это скорее относится к «биокаминам».

Форма

Наличие настоящего очага в доме значительно поднимает стоимость жилья. Чтобы в будущем не возникло проблем с перепродажей здания, лучше выбрать классическую форму. В отличие от декоративного источника тепла, когда речь заходит о высокой температуре, желательно отказаться от сооружений из гипсокартона.

Цвета

Если захочется покрыть очаг в необычный цвет, желательно выбирать отделочную краску, специально рассчитанную для высоких температур. Термостойкая эмаль может выдержать до 650 градусов.

Такие варианты отличаются особенной долговечностью и устойчивостью. Ценовая политика может «ударить по карману».

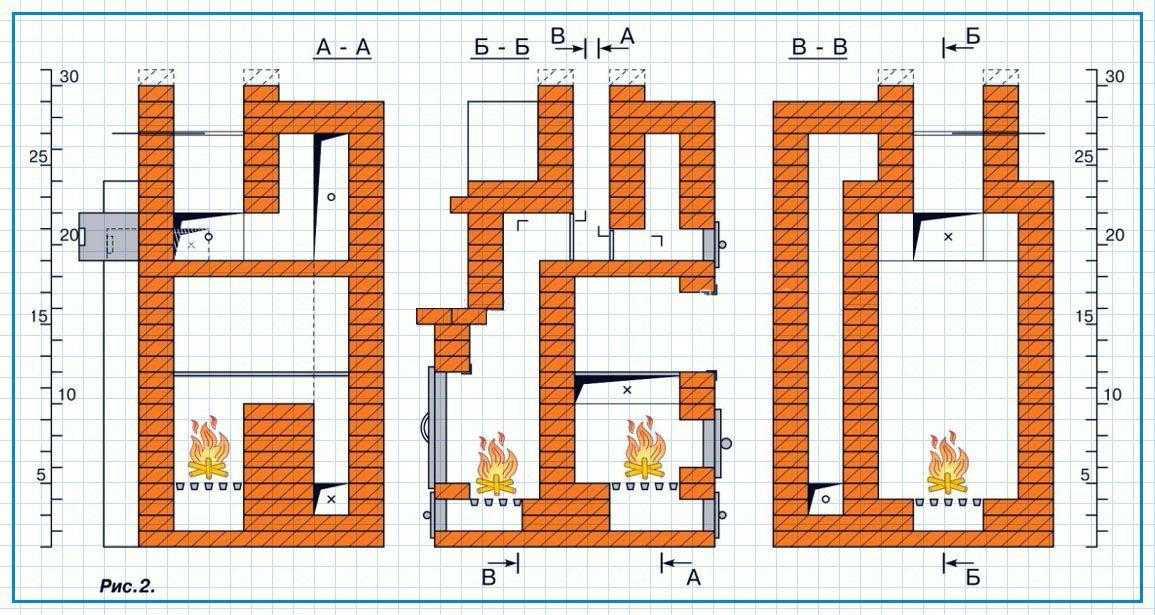

Пошаговая инструкция, как сделать камин

Следуя простым указаниям, можно избежать большого количества критичных ошибок.

Первый шаг

После того как было готово основание для проведения работ, можно приступить к выкладке кирпича. Существует несколько технологий, зависящих от того, какой дизайн владелец хочет получить в самом конце. Устанавливают обычно три ряда.

Второй

Четвертый и пятый – делаются для обустройства зольника. Главное, действовать строго по проектной инструкции. Часто для зольника выделяется 6-7 ряды.

Третий

Здесь обустраивается само дно. Необходимо строго следить за уровнем отклонения стенок. Дополнительно может понадобиться помощь со стороны. На этом этапе устанавливается кружево и опалубка.

Четвертый

Кладку производят до достижения 14 ряда. Далее, формируются стенки топливника.

Пятый

До 19 ряда необходимо установить дымосборник. Это наиболее важный этап, так как любая ошибка может привести к печальным последствиям.

Шестой

До 25 ряда владелец выстраивает саму систему дымохода. В этом случае понадобится сам мастерок, заранее приобретенный в специальном строительном отделе. Все делается вручную, поэтому дополнительно нужно следить за качеством смеси.

Важно! Следует помнить, что раствор наносится только на среднюю часть кирпича. Ближе к бортам должно быть пусто. Это не только сэкономит материал, но и в будущем заметно упростит отделку.

Многие специалисты рекомендуют нумеровать каждую единицу. Если опыта в строительстве каминов нет, желательно воспользоваться этим лайфхаком. Заметно упростит возведение и наличие готового чертежа.

Отделка

Финишное покрытие придает очагу законченный вид. Прежде чем узнавать, как делать камины, желательно сразу определиться с конечным результатом. Существует несколько дополнительных методов, которые могут оказаться полезными:

Покрытие штукатуркой.
Покраска – какой материал выбрать было описано ранее.
Облицовка – сделать можно с применением искусственного или даже настоящего камня.

Многие начинают экспериментировать с внешним видом, срезая с некоторых частей кирпич. Это не только разрушает целостность конструкции, но и лишает всего смысла приложенные усилия.

Фото камина

Выделенные примеры послужат вдохновением для тех, кто уже давно хочет себе очаг, но не решается. Работа хоть и трудная, но выполнить ее по силам даже тому, кто далек от строительства.

Видео

Из курса можно узнать о ключевых моментах и всех подводных камнях, ожидающих на каждом этапе. Специалист подробно раскрывает информацию, которая будет полезна даже для опытного строителя.

Как и какой сделать камин своими руками | Своими руками

Содержание ✓

✓ КАМИН С ОТКРЫТОЙ ТОПКОЙ
✓ КАМИН С ЗАКРЫТОЙ ТОПКОЙ
✓ ПРОЕКТИРУЕМ КАМИН ПЕРЕД ПОСТРОЙКОЙ ДОМА ИЛИ ДАЧИ
✓ НАГРЕВАЕМ ВОЗДУХОМ
✓ КАМИН – ВОДЯНОЙ ПЛАЩ
✓ КАМИН СО ВСТАВКОЙ СВОИМИ РУКАМИ
✓ КАМИН СВОИМИ РУКАМИ – ВИДЕО

На сегодняшний день камины служат не только и не столько украшением но и при правильной установке и выборе еще и неплохим источником тепла.

Камин с открытой топкой устанавливаются в частных домах издавна. Ранее они были главным источником тепла в помещениях, а иногда служили и для приготовления еды. На сегодняшний день, когда в для соблюдения условий пожаро-безопасности выбор отдается камину с закрытой топкой, они стали хорошим дополнением непосредственно к отопительной системе дома.

КАМИН С ОТКРЫТОЙ ТОПКОЙ

На камине с открытой топкой останавливают свой выбор, если его хотят использовать не постоянно, ибо он как источник тепла недостаточен для комнат и помещений выше средней площади: только 20 процентов энергии сгорания дров преобразуется в тепло, а остальное смысле улетает “в трубу”. Из-за этого в этом типе каминов, на отопление уходит в двое больше дров, чем в их собратьях с закрытыми топками. Для поддержания процесса горения в открытых топках необходимо много воздуха. Поэтому нужно, чтобы в комнате, где расположен камин, была хорошая вентиляция. Подача воздуха снизу, через колосники, обеспечивает лучшие условия горения дров.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Эксплуатация этих каминов не требует какого-либо заимствования воздуха из остальных комнат. Открытая топка предъявляет высокие требования к пожарной безопасности. В ней не рекомендуется оставлять на ночь угли, а перед уходом из дома огонь лучше погасить. Пол возле камина с открытой топкой необходимо выложить чем то негорючим — плиткой, жестью, декоративным камнем.О коврах и шкурах забудьте. Для спокойствия можно конечно установить экран из мелкой сетки , но он не спасет от небольших искр.

КАМИН С ЗАКРЫТОЙ ТОПКОЙ

Такие камины выбирают, если рассчитывают на него что он будет служить дополнительным поставщиком тепла в комнаты. Схемы с закрытой топкой лучше и эффективнее будут расходовать энергию сгорания топлива, их коэффициент может достигать и 75 процентов. Топки в них делают из материалов, хорошо накапливающих тепло, они устойчивы к любой температуре и практически не ржавеют. Дверки из стекла стойкого к огню могут выдержать температуру +800 °С. Существует много способов крепления каминных дверок — как горизонтально так и вертикально.
Тепловую мощность топки выбирают исходя из следующего расчета: 1 кВт на 4 квадрата комнаты. Кубатура той комнаты, где вы хотите построить камин, не может быть меньше 40-45 м3.
За час в топку должно попадать не менее 10 м3 воздуха на каждый расчетный киловатт мощности. То есть камин в 5 кВт в за час будет потреблять примерно 50 м3 воздуха, который рекомендуется подвести снаружи по воздуховоду. Исходя из противо-пожарных рекомендаций, возле топки устанавливают теплоизоляцию из минваты с алюминиевой фольгой.
В промежутке между внешней изоляцией и поверхностью камина оставляют зазор для свободного обращения воздуха. Портал и внешний корпус непосредственно над топкой делают из стойких к огню материалов — гранита,мрамора, кирпича, или гипсокартонных плит. Схема каминов с закрытой топкой позволяет использовать тепло сгорания для прогрева других помещений. Теплопроводником может быть как вода так и воздух.

Три основных вида каминов – схемы

Основные виды каминов для дома и дачи:
Все три вида камина — традиционный открытый, закрытый с системой воздушного обогрева и закрытый с водяным «плащом» имеют похожую конструкцию. Два последних камина дополнительно оснащены приспособлениями, позволяющими утилизировать тепло.

ПРОЕКТИРУЕМ КАМИН ПЕРЕД ПОСТРОЙКОЙ ДОМА ИЛИ ДАЧИ

Для того чтобы правильно сделать камин, о месте где он будет установлен нужно подумать еще при составлении проекта дома. Камину необходим иметь свой собственный дымоход, расположенный непосредственно над топкой. Поперечное сечение дымоходного канала должно составить 1/10 площади топки, а высота, измеряемая от места соединения с топочным каналом, — не меньше 5 м. Дымоходный канал нужно оборудовать заслонкой, отделяющей топку от дымохода (о дымоходах подробнее тут – Дымоход своими руками), и отверстием для последующего удаления сажи которая будет накапливаться при использовании. Шиберная заслонка как правило бывает традиционной выдвижной конструкции или крепиться на рояльных петлях. Плюс петель в том что открытая заслонка не будет портить дизайн комнаты с установленным камином.
Камины обычного среднестатистического размера весят как правило 500 килограмм , исходя из этого для него нужно спроектировать хорошее основание. Если не планируется устанавливать камин в построенном доме, рекомендуется проконсультироваться с архитектором. Может случиться так,что будет нужно дополнительное усиление несущих конструкций.

НАГРЕВАЕМ ВОЗДУХОМ

Воздух в современных каминах подвергается нагреву, проходя между внешней поверхностью топки и ее корпусом. Через трубопроводные каналы, установленные в стены или перекрытия, он разводится по комнатам дома. Для устройства каналов берут чаще стальные или алюминиевые трубы В несложных схемах воздушного отопления воздух подается гравитационным способом — под действием разности плотностей теплого и холодного потоков,но так можно отапливать тольео несколько комнат на расстоянии, не превышающем 3м от оси дымоходного канала. Но достоинство такой системы в том что она не зависит от электроэнергии.
Если при помощи воздушного отопления Вы хотите отапливать много комнат и протяженность труб превышает три метра, то рекомендуется использовать схему с принудительной циркуляцией воздуха. Она состоит из насоса, подающего воздух под корпус топки или непосредственно над ним. Так можно прогревать до 600 кубическим метров воздуха в час. Помните также, что воздушный обмен при монтаже такой схемы идет по закрытому циклу. Воздух прогревается, обходит помещения и идет назад к топке, исходя из этого воздушные каналы этой конструкции отопления не заводят в туалетвы и кухни. Строить камин с воздушным отоплением рекомендуется еще в стадии постройки дома, ибо в уже построенном жилище Вам придется пробивать отверстия в стенах для прокладки воздуховодов, что очень утомительно да и затратно.

Поступление воздуха в топку камина

КАМИН – ВОДЯНОЙ ПЛАЩ

Встроенная топка с водяным плащом внешним видом как правило не очень не отличается от обыкновенных, но имеет конструкционную особенность: ее корпус сделан в 2 слоя, меж которыми и циркулирует прогретая вода. Она по трубам направляется к радиаторам отопления. Если вверху камина дополнительно сделать теплообменник-змеевик, то появится дополнительная возможность нагревать воду для бытовых целей. Ее циркуляцию будут обеспечивать специальные насосы.
Управлять работой каминов с водяным плащом можно как вручную, повышая или уменьшая поступление воздуха в топку, — так будет регулироваться интенсивность горения дров. Насос обычно оснащен термостатом. Когда вода нагреется до нужной температуры, которая предусмотрена заранее термостатом, насос автоматически включается и закачивает
ее в систему водоснабжения или отопления.
Камины с водяным плащом могут работать только при открытой схеме отопления, чтобы повышение температуры воды не приводило к увеличению давления в системе.

Основные правила.

Каминную топку устанавливают на специальный прочный помост из кирпича или камня.
Затем устанавливают портал и подсоединяют систему воздухо-отводов.
После этого систему закрывают гипсокартонными листами.
Воздухоотводы располагают по всем помещениям в доме, в том числе и на чердаке.
Узел воздухообменной системы монтируют в техническом помещении.

Камин и схема отопления дома

Схема отопления дома (дачи) при сделанном камине
Камин с закрытой топкой нагревает воздух из нижнего помещения, где он установлен. Теплый воздух по воздухоотводам поступает в комнаты, расположенные выше, и обогревает их. Таким образом достигается экономия энергии на обогрев дома.

Камин своими руками – фото в комнате

Каминную топку устанавливают на специальный прочный помост из кирпича или камня.
Затем устанавливают портал и подсоединяют систему воздухоотводов.
После этого систему закрывают гипсокартонными листами.

На заметку: Теплоаккумулирующие камины

У каминов и печей с шамотной топкой и талькомагнезитной внешней оболочкой целый ряд достоинств. Во-первых, возможность эффективно аккумулировать тепло за счёт применения материалов с высокой теплоёмкостью, а также подсоединения к топке дымовых каналов. Это позволяет каминам и печам обогревать помещение в течение 12-24 ч (в зависимости от их массы) при двух закладках дров в наиболее холодные дни.

Во-вторых, снижение риска проникновения дымовых газов в жилые комнаты благодаря внутренней конструкции из шамотных плит, надёжно склеенных друг с другом керамическим раствором, в сочетании с дополнительной защитой в виде внешней оболочки из каменных плит, также соединённых с помощью специального клея. В-третьих, меньшая цена в сравнении с рядом других популярных теплоаккумулирующих устройств.

КАМИН СО ВСТАВКОЙ СВОИМИ РУКАМИ

Камин со вставкой своими руками

Современного человека не нужно убеждать в особой прелести домашнего каминного очага в интерьере помещения. Вопрос упирается только в некоторые проблемы, связанные с такой задумкой..

А проблемы следующие.

Бюджетность варианта. Стоимость мечты варьируется от суммы, сопоставимой со стоимостью самого помещения, в котором будет располагаться камин, до скромной суммы строительства из подручных материалов усилиями самого мечтающего.

Проблемы размещения очага. Размещение очага целесообразнее обдумать заранее, на стадии проектирования, чтобы исключить всякие строительные неожиданности и учесть множество факторов, включая надёжность самой конструкции, удобство и уют в интерьере всего помещения, содержательность и выразительность композиции.

При этом необходимо обдумать вопросы подачи воздуха для горения, вентиляции помещения. прохождения дымохода через строительные конструкции стен и перекрытий, теплоизоляции строительных конструкций, противопожарных мероприятий, эффективной теплоотдачи, качества и фактуры отделочных материалов, физических и теплотехнических характеристик строительных элементов сооружения и т.п.

Однако на практике имеют место и ситуации, когда ряд этих проблем ложится на плечи мастера, осуществляющего установку камина в заранее определённом месте помещения.

О таком варианте и пойдёт речь. А также о дополнительных проблемах, которые приходится при этом решать мастеру.

Итак, в наличии:

сборно-разборный камин с каминной вставкой и каминной полкой из дуба:
керамические секционные элементы дымохода со штатными элементами подсоединения металлических дымоходных каналов:
завершающие элементы дымохода в комплекте в виде двухконтурных труб и элементов герметизации крыши;
панели гипсокартона и оцинкованные профили для каркаса колпака;
клеи и смеси для устройства сопряжений строительных элементов конструкции.

Проблема, стоящая перед мастером: заранее подготовленные отверстия через перекрытия над первым и вторым этажом размещены вне контура самой конструкции камина, расположение которого определено заранее исходя из задумки заказчика. Отверстия располагаются с левой стороны камина за силовой железобетонной балкой (ригелем) перекрытия второго этажа. Слева к планируемому дымоходу примыкает дверной проём.

В связи с этим возникает несколько новых проблем.

Необходимо принять решение о конструктивной схеме соединения дымохода каминной вставки и отверстия, расположенного от камина на высоте около 2.5 м (конструктивно под потолочной балкой (ригелем) должен находиться первый монтажный элемент керамического дымохода). Это может быть гибкий рукав (как в предлагаемой конструкции) либо конструкция из поворотного колена и отрезка трубы, замыкающей дымоходный контур. При этом патрубок перехода от металлической трубы к керамическому элементу уже имеется в комплекте. Мы выбираем варианте гибким соединительным рукавом.

При высоте керамического дымохода около 6 м необходимо обеспечить достаточно надёжную опору всей конструкции дымохода, который фактически будет начинаться на высоте около 2,5 м от уровня пола первого этажа. Для этого целесообразно от уровня пола первого этажа выполнить кирпичную кладку подпорной стенки.

Конструктивно стенка может быть выполнена только в одной плоскости. Создать плоскостную опору для керамической трубы размером 40 х 40 см можно только за счёт дополнительных опор в виде металлических труб диаметром 50-76 мм. размещённых в пустотном пространстве конструкции самого камина. Опорную же плоскость для керамической трубы можно создать с помощью металлического листа, приваренного к этим трубам и опирающегося другим своим краем на подпорную кирпичную стенку.

Саму стенку, имеющую значительную высоту, для надёжности желательно связать в двух-трёх местах с помощью металлических стержней с уже существующей капитальной стеной межкомнатной перегородки, предварительно высверлив в ней посадочные отверстия.

Следует обдумать и конструкцию лючка для доступа и очистки от сажи дымоходного канала в процессе последующей его эксплуатации. Его можно установить на первом керамическом элементе дымохода. предварительно выпилив в нём нужных размеров отверстие, либо, добавив на опорную плоскость для керамического дымохода несколько рядов кирпичной кладки, устроить лючок в этой кладке.

Нужно обдумать форму, размеры и размещение в двух плоскостях каминного колпака теплообменных решёток для выхода в помещение нагретого воздуха.

Все эти дополнительные строительные элементы потребуют подгонки по месту штатных элементов конструкции, но без ущерба для дизайна сооружения.

В результате этих конструктивных мероприятий общий облик камина получает асимметрию, визуально уравновешиваемую левым опорным пилоном, и создаёт впечатление единого целого в дизайне всего сооружения и интерьере помещения..

КАМИН СВОИМИ РУКАМИ – ВИДЕО

Камин Своими Руками, Камин из Кирпича

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как построить камин

Вы когда-нибудь хотели узнать, как построить камин? Это то, что мне нужно было знать о 5 лет назад, когда мы построили наш первый камин. Сейчас мы построили два в нашем доме, один очень отличается от другого. У нас есть более формальная в нашей гостиной, и мы только что построили эту более деревенскую для нашей семейной комнаты.

И этот камин, и первый, который мы построили, сделаны для электрических топок, а не для дровяных или газовых топок. В наши дни доступно так много реалистичных топок для электрических каминов. Они составляют часть стоимости газа, которую вложили в наш бюджет!

Каждый месяц нашей команде блоггеров «Сделай сам дома» назначается тема «Сделай сам», и в этом месяце тема — проекты по благоустройству дома своими руками. Так уж получилось, что мы работаем над тем, чтобы превратить то, что когда-то было спальней моей дочери и небольшой кладовкой, в нашу общую комнату.

В конце этого поста вы найдете ссылки на все проекты по благоустройству дома за этот месяц!

На данный момент мы демонтировали стены между двумя комнатами, уложили плитку фальшпола и уложили все заплатки на стенах. Мы также так близки к завершению камина, что я хотел бы поделиться им с вами сегодня!

Хотя я шаг за шагом описал, как мы строили наш камин, я не указал размеры в разрезе. Это просто игра за игрой шагов, которые мы предприняли, чтобы построить наш камин.

В сегодняшнем посте много фото. Этот проект осуществляется в подвале с недостаточным естественным освещением, и многие из этих фотографий были сделаны Мистером на его iphone, поэтому заранее прошу прощения!! Мы ни в коем случае не специалисты, плотники или строители! Мы просто домовладельцы, которым нравится заниматься своими руками (часто на лету!) И делать проекты по благоустройству дома с ограниченным бюджетом. Это руководство предназначено только для развлекательных целей, и то, что сработало у нас, может не сработать у вас! Наше полное заявление о DIY доступно в конце этого поста!

Как построить камин:

Расходные материалы:

2 x 3 x 8 пиломатериалов
МДФ 5/8″ (мы использовали 2 для нашего камина)
грубый пиломатериал для каминной доски (мы использовали грубые кедровые доски, мужу дали бесплатно)
Штифтовые гвозди
пистолет для гвоздей и воздушный компрессор
PL Клей Premium Contractors
электрическая вставка для бревна
восстановленная кирпичная плитка (мы купили ее на месте)
для каминной полки – по желанию (я использовала черную минеральную краску Fusion Mineral Paint, разбавленную водой)
раствор

Шаг 1

Используя малярную ленту, нарисуйте макет камина на стене. Из пиломатериалов 2 х 3, вырезанных по вашему размеру, соорудить короб для очага (основания) камина. Поскольку наш пол наклонен по краям, мы использовали прокладки, чтобы выровнять его.

Шаг 2

Вырежьте МДФ, чтобы он подходил к верху и бокам основания. Закрепите столярным клеем и гвоздями.

Этап 3

Выровняйте и закрепите 2 x 3 в верхней части макета камина с помощью 2 1/2-дюймовых шурупов, прикрепив их к шпилькам. Отрежьте кусок 2 x 3 примерно на 2 дюйма уже, чем ваши стороны, и прикрепите к основанию, как показано на фото выше. Прикрепите стороны к этому 2 x 3 и к верхней части 2 x 3, используя столярный клей и гвозди.

Шаг 4

Прикрепите разрез 2 x 3, чтобы он подходил к верхней передней части, и добавьте скобки на одну треть с каждого конца. Обрамите топку, прикрепив 2 х 3, вырезанных по размеру основания (как на фото выше), прикрепив стороны к этим 2 х 3 с помощью столярного клея и гвоздей. Клей и гвозди в верхней части топки.

Шаг 5

Измерить и вырезать МДФ для фасада камина. Приклейте и прибейте на место.

В этот момент Тим прорезал маленькое отверстие в боку для штекера. Он также проделал большую дыру в дальней стороне камина, чтобы мы могли дотянуться и при необходимости вытащить вставку из дров.

Шаг 6

Прикрепите каминную полку к верхней раме с помощью столярного клея и 2 1/2-дюймовых шурупов.

(Мы хотели, чтобы наша каминная полка выглядела как очень толстая балка, поэтому мы добавили дополнительный кусок грубого кедра спереди и по бокам.)

Шаг 7

Мы использовали клей премиум-класса PML для крепления кирпичной плитки, начиная с задней стены, затем укладывая пол и, наконец, боковые и передние стороны.

Мы использовали кусок ленты толщиной 1/4 дюйма в качестве прокладки между кирпичными плитками. При выполнении вертикальных поверхностей между рядами требовалось около 10-15 минут, чтобы клей схватился и плитка не соскользнула вниз.

(Как я уже говорил, мы не эксперты и делаем все, что нам удобно, поэтому я уверен, что можно использовать другой клей, который не требует ожидания между рядами!)

Для заливки кирпича мы использовали шпаклевку для кирпича Lepage Polyfilla Brickfix.

Шаг 8

Подготовьтесь к покраске, обклеив кирпич и каминную полку лентой.

Мы использовали краску PARA Paints Crysler Hall White, нанося три слоя на МДФ. Дайте высохнуть в течение часа или двух и снимите малярный скотч.

Шаг 9 (дополнительно)

В зависимости от того, какую древесину вы используете для каминной доски, вы можете покрасить или обработать древесину. Я хотел смягчить оранжевый тон кедра. Однако, не желая быть находчивым, я использовал образец черной минеральной краски Fusion Mineral Paint, нанесенной хлопчатобумажной тряпкой, смоченной в воде, втирая ее в закоулки и закоулки грубой древесины.

Шаг 10 (последний шаг)

Добавьте декоративную отделку вокруг кирпича и там, где это соответствует вашему стилю.

А это друзья мои как построить камин! По крайней мере, так мы строим камин!

Нам еще предстоит немного подкраски, а также затирки швов.

Что касается остальной части комнаты, хотя кажется, что еще многое предстоит сделать, на самом деле это не займет много времени. Покраска всей комнаты, укладка пола, переделка книжных шкафов для создания медиацентра и установка винного холодильника составляют список дел.

Если вы не догадались по стилю этого камина, мы хотим, чтобы наша семейная комната была яркой, но уютной. Мы хотели, чтобы камин напоминал камин, который можно было построить в старом фермерском доме много лет назад.

Я так доволен тем, как все получилось, и не могу дождаться, чтобы увидеть, как это будет выглядеть, когда вся комната будет закончена!

До следующего раза…

Эта вечеринка создана компанией Link Party Animal. Пожалуйста, проконсультируйтесь с профессионалом при попытке любого нового проекта. Всегда принимайте надлежащие меры предосторожности при выполнении любого проекта своими руками и читайте инструкции по эксплуатации, прежде чем использовать какие-либо электроинструменты или устройства, с которыми вы не знакомы. Пробуйте любые проекты на свой страх и риск. Я не несу ответственности за любые результаты, травмы или неудачи, которые могут произойти, когда вы пытаетесь реализовать какой-либо проект или идею, которую вы обнаружили в этом блоге.

Видео: Сборка камина по кирпичикам

Это видео дополняет нашу недавнюю статью о строительстве камина в стиле Рамфорда.

Во время фотосъемки статьи Build a Fireplace, Brick by Brick с опытным каменщиком Майком Мехаффи, заместитель редактора Мэтт Милхэм взял с собой съемочную группу Fine Homebuilding , чтобы запечатлеть процесс строительства современного камина, вдохновленного классическим камином. Дизайн Рамфорда.

Войдите или подпишитесь на БЕСПЛАТНУЮ пробную подписку, чтобы прочитать сопутствующую статью Построить камин по кирпичикам

Что такое камин Rumford?

Традиционно для камина Rumford характерна высокая неглубокая топка, предназначенная для отражения тепла в комнату, а не для того, чтобы весь воздух уходил в дымоход вместе с дымом. В этом исполнении Майк Мехаффи сохраняет эстетику, но добавляет глубину топке, чтобы соответствовать нормам, а заднюю стенку сужает внутрь, чтобы максимизировать отражение тепла. Хотя вся сборка в конечном итоге будет окружена 8-дюймовой сплошной каменной кладкой, основное внимание в этом видео уделяется планировке и монтажу видимого внутреннего слоя топки из огнеупорного кирпича. Давайте посмотрим.

ПЛИТА

Когда мы прибыли на площадку, ребята только начали смешивать бетон для плиты основания толщиной 12 дюймов, которая будет поддерживать топку. Они решили смешать свой собственный, а не нанимать грузовик из-за затрудненного доступа и относительно небольшого необходимого количества — около полутора ярдов.

Пока бригада методично смешивает два мешка за раз, Майк отмечает линию заполнения для верхней части плиты.

Затем заполняют форму, равномерно распределяют бетон и устанавливают арматуру. Майку нравится устанавливать арматуру после заливки, потому что ее легко расположить и удерживать в верхней половине плиты, не сжимая ее до дна.

Установив плиту, он постукивает по ней и заглаживает верхнюю часть плиты. Затем, когда бетон начинает схватываться, он делает гребни на поверхности для соединения со следующим слоем, создавая своего рода шпоночный паз. Они оставляют плиту на ночь.

БАЗОВАЯ СХЕМА

На следующий день на строительную площадку пришел снег и было очень холодно, поэтому ребята поставили палатку на рабочем месте, пытаясь удержать температуру выше 5°F. , минимальная рабочая температура раствора, который они будут использовать. После того, как область была затенена, пришло время разместить основание топки на плите.

Майк начинает с того, что чертит мелом линию, чтобы отметить переднюю сторону камина. Затем он проводит осевую линию и отмеряет 21 дюйм в каждом направлении, чтобы отметить 42 дюйма. открытие. Он проводит линию вдоль спины, чтобы установить 20-дюймовый. глубина.

Чтобы уложить кирпичи, Майк работает от центральной линии наружу, расширяя края за пределы линий компоновки, чтобы объединить их с 8-дюймовой монолитной кладкой, которая завершает топку.

УКЛАДКА КИРПИЧА – ОСНОВАНИЕ

Поскольку соединение осуществляется вне камеры сгорания, Майк использует стандартный раствор типа S для соединения огнеупорного кирпича с плитой.

Он размещает переднюю часть первого кирпича вдоль красной линии разметки, обозначающей переднюю часть топки, и устанавливает высоту с помощью линии, которая представляет конечную высоту основания. Затем он применяет уровень, чтобы идеально установить каждый кирпич, прежде чем двигаться дальше.

Между огнеупорными кирпичами он переходит на огнеупорный раствор, потому что швы будут подвержены возгоранию. Он имеет рейтинг до 2500 °.

Бригада смешивает огнеупорный раствор в 5-галлонной емкости. ведро, чтобы партии были управляемыми, и используйте лопасть для смешивания, чтобы полностью устранить комки, когда они смешиваются, чтобы получить гладкую консистенцию густой пасты, подобной той, что используется для укладки плитки.

При заполнении Майк всегда работает от центральной линии к краям, чтобы поддерживать постоянное смещение между рядами.

Он кладет кирпичи, постукивая по ним ручкой своего мастерка или молотком каменщика. Постукивание легкое, достаточное для точного определения положения. Затем он убирает все выдавливания из швов и переходит к следующему кирпичу. Он заполняет до тех пор, пока он не достигает 20-в. глубины, а затем переключается на стандартный кирпич, чтобы расширить основание на два ряда за пределы камеры сгорания — опять же, чтобы поддержать 8-дюймовую сплошную кладку, которая будет построена вокруг огнеупорного кирпича для завершения топки.

Когда база будет на месте, он может перейти к стенам.

МАКЕТ СТЕНЫ

Чтобы начать макет, он сначала переносит линии макета на кирпичи, отмечая центр, 42-дюйм. открытие, и 20-в. глубина.

Для наклонных стен он хочет, чтобы 2,5-кирпичи были видны, поэтому он укладывает их всухую, выравнивая передний край с отметкой шрифта, пока он поворачивает ряд, пока он не встретится с задней частью. Затем он рисует линию.

Для другой стороны он просто измеряет от центральной линии до угла, переворачивает рулетку и переносит это измерение в другом направлении. Затем он соединяет две отметки линейкой и проводит линию, и он готов к кладке кирпича.

УКЛАДКА КИРПИЧА – СТЕНЫ

Для пространства между кирпичами он стремится к швам толщиной около 1/16 дюйма по всему периметру. Огнеупорный раствор может испачкать кирпичи, поэтому он старается быть максимально аккуратным, чтобы избежать длительной уборки.

Чтобы свести к минимуму выдавливание, он наносит раствор, толщина которого лишь немного превышает желаемый размер шва, и скошивает края, чтобы излишки раствора не попадали на лицевую сторону. Когда он кладет первый ряд задней стены, он старается сохранить тот же рисунок скрепления, что и у очага.

На боковых наклонных стенах он работает от переднего края назад, чтобы передняя часть стены находилась на одной линии с передним краем очага. Кирпичи, которые упираются в заднюю часть, предварительно обрезаются под углом 45 ° и обрезаются, чтобы соответствовать кирпичному молотку, перед нанесением масла и установкой.

При укладке каждого ряда он использует поверочную линейку, чтобы убедиться, что все кирпичи выровнены и лежат в одной плоскости, а также рукояткой своего шпателя, чтобы постучать по всем разбросанным кирпичам.

По мере возведения внешних наклонных стен он также проверяет их горизонтальность, чтобы убедиться, что стены подняты ровно и находятся в одной плоскости с задней стеной.

Некоторые кирпичи, которые втыкаются в заднюю стену, довольно маленькие — по мере того, как стены становятся выше, они становятся еще меньше. Нанесение раствора на маленькие кирпичи может быть грязным, и большая его часть может соскоблиться, когда он укладывает кирпич, поэтому он смазывает швы, в которые входит кирпич, чтобы швы не нуждались в растворе.

После того, как у него есть два полных ряда, он тратит несколько минут на проверку своих стыков, убирая лишнее, заполняя и зачищая стыки по мере необходимости, чтобы не было пустот.

Затем он опускает отвесы, чтобы удерживать передние края боковых стенок на правильном пути, и закрепляет их металлическими клиньями. Затем он обращает свое внимание на вентиляционную трубу, которую он размещает в центре задней части топки, где он вырезает кирпич, чтобы загерметизировать вентиляционное отверстие, чтобы он мог продолжить ту же схему соединения, бесшовно.

Для следующих нескольких рядов он повторяет процесс: намазать маслом, подогнуть, обрезать, выровнять и очистить, пока не закончит шестой ряд. Теперь пришло время выгнуть заднюю стенку внутрь.

КОНУСНОСТЬ ЗАДНЕЙ СТЕНКИ

Идея состоит в том, чтобы задняя стенка изгибалась внутрь, чтобы соответствовать заднему краю демпфера. Для этого кирпичи намазываются на задний край, что приподнимает тыльную сторону кирпича. Добавление этого дополнительного раствора для естественной подачи кирпичей предотвращает сильное выдавливание на лицевой шов, который он хочет сохранить в соответствии с остальными на 1/16 дюйма.

Боковые стенки продолжают подниматься отвесно, без уклона, при этом уголки обрезаются по мере необходимости, чтобы соответствовать углу на задней стенке.

Поскольку огнеупорный раствор имеет тенденцию быть скользким, кирпичи со скатами будут иметь тенденцию скользить вперед, поэтому Мехаффи устанавливает соседние кирпичи, как только может, для дополнительной поддержки, когда он конкретизирует топку.

Что касается дуги, Мехэффи не вычисляет математическое уравнение, а делает это на глаз, формируя дугу понемногу, а затем проверяя уровень с помощью уровня. Он хочет избежать слишком сильного и слишком раннего возникновения дуги, что может привести к преждевременному проникновению дуги в глубину дымохода.

Вместо этого он работает ряд за рядом, медленно продвигаясь вперед. Если ему нужно увеличить дугу, он сделает это на нескольких верхних рядах, которые не будут видны глазу.

По достижении высоты перемычка устанавливается в огнеупорный раствор и выравнивается заподлицо с передним краем проема топки. Поскольку перемычка будет расширяться и сжиматься не так, как кирпич, в нее вставляют небольшой кусочек пенопласта, чтобы кирпичи перемычки не склеивались с кирпичами, расположенными ниже.
