устройство карнизного подшива кровли, размеры по нормам ГОСТ, варианты монтажа свесов

Подшивка крыши – шаг обязательный. В результате проведения таких работ дом получает не только приятный внешний вид, но и дополнительную защиту от воздействия осадков.

Что это такое?

Свесы – выступающие части по периметру крыши. Из задача состоит в защите стен здания от попадающих дождевых капель и прочих загрязнений, которые могут попасть на стены с кровельных скатов. Свесы могут быть различного размера, традиционно их ширина колеблется в пределах 0,4-1 м. По большому счету, выполнять подшивку совсем не обязательно. Это больше обусловлено общей эстетикой, чем функциональностью

Как бы то ни было, подшивка выполняет несколько важных задач:

С ее помощью можно защитить от посторонних глаз «начинку» кровельного пирога. Никому не хочется, чтобы слои гидроизоляции, утеплителя, пароизоляционной пленки были видны.
Подшив не дает ветру сорвать листы кровли. Если не подшить крышу, то сильный порыв ветра может проникнуть в вентиляционный зазор и попросту поднять крышу, полностью разрушив ее. Так что подшивку можно считать обязательной в ветреных регионах.

Подшивка производится только в самом финале всех отделочных работ после того, как произведена полная облицовка не только крыши, но и самого здания. Профессионалы называют подшив крыши финальным штрихом, придающим законченный вид всему строению.

Существует несколько разновидностей как самих скатов, так и пошивки. Каждый из способов подшивки подходит для определенного ската, и нужно иметь в виду все эти тонкости. Проанализируйте, какой именно скат собираетесь оформлять, и только после этого приступайте к расчетам, закупке материалов и прочим приготовлениям. Также учтите общую стилевую концепцию дома и решите, нужны ли подшивы вообще в вашем случае.

Виды конструкции

Свесы бывают карнизными или фронтонными.

Карнизы располагаются горизонтально, а фронтоны – вертикально. Имейте в виду, что фронтонные свесы подшиваются только определенным образом, поскольку защитить их намного сложнее, чем горизонтальные.

Основное предназначение карнизных свесов – обеспечение вентиляции кровли.

Общеизвестно, что между слоями крыши обязательно нужно оставлять зазоры, иначе они не будут в полной мере выполнять свои функции и во многом крыша станет неэффективной. Например, если не обеспечить необходимое пространство между пароизоляционной прослойкой и утеплителем, то утеплитель может вымокнуть, заплесневеть, перестать удерживать тепло. Наличие хорошей вентиляции – одно из главных правил при сооружении кровли.

Карнизные свесы бывают простыми или с выносом. Обыкновенный свес легче в устройстве, но имеет несколько недостатков, главный из которых – гулкий звук, возникающий каждый раз, как подует сильный ветер. При выполнении подшивки с выносом таких неприятностей не возникает. Сделать вентиляцию через карнизный свес возможно и в первом, и во втором случае. Наличие выноса не является препятствием. Фронтонные свесы выполняют защитную функцию, оберегая стены здания от атмосферных явлений.

Подшивка под свес является стандартной составляющей узла, которая учитывается еще на стадии планирования. Стоит отметить, что варианты узлов могут быть разными, однако каждый из них предусматривает наличие подшива.

Обратите внимание, что производят подшивку разных крыш: мансардной, плоской, двухскатной, вальмовой. Какой бы ни была кровля, она должна быть подшита, чтобы гарантировать не только наилучшие эстетические, но и функциональные показатели. Не каждый вариант имеет фронтонные подшивы. Например, четырехскатная или плоская крыши обходятся только карнизными, так как фронтонов не имеют.

Прямо по стропилам

Подшивка свесов прямо по стропилам – наиболее простой способ устройства.

Он используется преимущественно для кровель с малыми углами скатов (до 30 градусов). Выполнить подобную подшивку сможет даже новичок.

Технология заключается в следующем:

из брусков или досок изготавливают дополнительную обрешетку, по которой в дальнейшем будет выполняться подшивка;
обрешетка прикручивается к стропилам, располагают ее параллельно стене.

Имейте в виду, что свес обязательно должен выступать за стены на 40-50 см. Если величина больше или меньше, предпочтительно выбрать иной способ подшивки.

При желании и наличии определенного опыта можно расположить обрешетку перпендикулярно стропилам, а не вдоль них.

Однако здесь важно следить за выполнением условия параллельности стене. Обшивку можно чуть направить от стены, чтобы больше обезопасить стены, однако именно параллельное расположение является эталонным.

Важным условием является нахождение свесов в одной плоскости: если они колеблются по высоте относительно земли, то лучше предпочесть другой способ подшивки. К тому же ровные свесы подшить намного проще, ведь не придется собирать подшивку из кусков. Достаточно будет использовать цельную доску или брусок.

Для облегчения монтажа специалисты советуют использовать веревку. Так, вначале подшиваются угловые элементы свесов, потом между ними натягивается веревка, и дальнейший монтаж производится уже по ней. По веревке можно сразу оценить ровность подшивов, их одинаковость, а это в большой степени влияет на общую эстетику всего вида крыши.

Горизонтальная

Горизонтальную подшивку выбирают в случаях, когда крыша имеет крутые скаты. Именно в этих ситуациях подшив смотрится гармонично и эффектно. По большому счету, горизонтальная подшивка представляет собой коробку, которая прибивается по карнизу. В дальнейшем ее специальным образом окаймляют досками. Это делается во избежание попадания влаги внутрь короба.

Если свес в ширину больше, чем 45 см, то его необходимо дополнительно укреплять. Для этого используются дополнительные балки, укладывающиеся посередине короба. Так нижняя часть подшивки прибивается и к этому бруску тоже, поэтому нагрузка на сами свесы и специально сооруженную обрешетку значительно снижается. Есть здесь и второй момент: такое крепление необходимо, если дом располагается в ветреном районе. Слишком широкий подбой может просто снести ветром.

Одним из промежуточных этапов работ является установка перпендикулярных брусьев. Их набивают перпендикулярно стене. Это делается для большего укрепления свеса, снижения нагрузки, чтобы снеговое и ветровое воздействие не сказывалось негативным образом на форме карнизных краев, а вся нагрузка перераспределялась на поперечные балки.

Приведенные способы подшивки свесов подходят для карнизов. Что касается фронтонов, то для них допустимо использовать только один из методов, особенности которого описаны ниже. Это связано и с необычной формой фронтонных свесов, и с особенностями нагрузки, которая на них ложится. Если карнизы при боковом ветре практически не подвергаются воздействию, то фронтоны в зависимости от угла их наклона могут значительно страдать от этого.

С учетом всех особенностей и был разработан способ подшивки по обрешетке для фронтонов.

По обрешетке

Интересной особенностью обшивки фронтонного свеса по обрешетке является то, что способ остается неизменным вне зависимости от того, как именно подшивали карнизные свесы. Брус непосредственно крепится к обрешетке, составляя каркас для последующей обшивки. В дальнейшем обшивочные доски прикрепляются непосредственно к этим идущим вдоль всего фронтона брусьям.

Большое влияние на технологию подшивки оказывает то, какая именно конструкция у фронтона. Он может располагаться практически вровень со стеной (когда свесов практически не предусмотрено) или может сильно выдаваться. В первом случае подшивку делают еще и для того, чтобы вода не попадала под нее, ведь вероятность такого исхода здесь намного выше. Во втором случае вся подшивка делается снизу, там же закрепляется водоотводящий желоб.

Стоит иметь в виду, что в некоторых случаях все же стоит оставить карниз или фронтон не подшитым. Безусловно, это не касается случаев, когда свес практически отсутствует или укороченный.

В редких случаях подшивают карниз и оставляют без подшива фронтон и наоборот, но это скорее исключение, поскольку подобное сочетание не только часто выглядит непрезентабельно, но и не самое удобное в эксплуатации. Чаще всего можно встретить случаи, когда подшивка и карниза, и фронтона выполнена одинаковым способом или они оба оставлены без нее.

Таким образом, каждый из способов подшивки можно использовать при подшивании свесов своими руками. Это не вызовет затруднений, в особенности если у человека, затевающего строительство, есть соответствующий опыт.

Чем подшивать?

Большее влияние на общий вид здания оказывает не только то, как именно выполнена подшивка свесов крыши, но и материал, выбранный для этого. Для подшивов можно использовать различное сырье, начиная от всем известного дерева и заканчивая специально разработанными для этих целей софитами.

Есть несколько критериев, на которые нужно опираться при выборе:

Важное влияние оказывает эстетическая составляющая. Материал должен согласоваться с общим видом здания и окружающим ландшафтом. Например, подшивать свесы односкатной кровли дома в стиле хай-тек резными деревянными панелями по меньшей мере странно.
Еще один решающий фактор – срок службы материала. Помните, что на свесы и на обшивку в частности оказывается куда большее негативное влияние, чем на кровлю в целом, поэтому материал должен быть прочным и долговечным. Идеальным считается выбор такого варианта, который имеет эксплуатационный срок приблизительно равный сроку службы самой крыши.
Простота монтажа тоже много значит. Многие решаются подшивать свесы в одиночку, так что материал не должен быть слишком тяжелым, хрупким или еще каким-либо образом осложнять дальнейшие работы.

Среди всего многообразия материалов, используемых для подшивки свесов, лишь некоторые обладают всеми вышеперечисленными качествами. Некоторые из них более традиционные и известны еще с советских времен, другие же появились совсем недавно.

Тем не менее, каждый из таких вариантов заслуживает внимания, так как именно их профессиональные строители рекомендуют взять на заметку.

Доска

Натуральная древесина и по сей день остается лидером среди материалов, выбираемых для подшивки. Это связано с общеизвестной технологией работы с деревом, относительной дешевизной и отсутствием необходимости приобретать дополнительные инструменты. Распилить доску, придав ей нужные вид и форму, можно обыкновенной ножовкой, а для закрепления использовать саморезы.

Еще одним достоинством является то, что дерево «дышит», создавая наиболее благоприятный микроклимат под крышей. Правильно обустроенные вентиляционные отверстия вкупе с этой особенностью дают превосходный результат: подкровельное пространство не отсыревает, не преет, излишняя влага там не накапливается. В результате все слои кровельного «пирога» служат долго и оптимально справляются со своими функциями.

При монтаже доски стоит учитывать несколько факторов.

Она, как и любой природный материал, легко подвергается воздействию паразитов или иных микроорганизмов, поэтому перед началом работ материал необходимо должным образом обработать. Это не только предохранит доску от грибка и плесени, но и улучшит ее водостойкость и внешний вид.
Под воздействием перепадов температур древесина сжимается и расширяется, поэтому необходимо будет оставить небольшой компенсационный зазор в пару миллиметров.

Однако не только доска является «представителем» древесины. Сюда же можно отнести еще две разновидности, широко использующиеся в подшивочных работах: вагонку и фанеру.

Вагонка

Во многом по своим качествам вагонка схожа с доской, однако есть одно немаловажное отличие. Планки вагонки отличаются тем, что они очень хорошо обработаны. Также, как правило, это узкие доски, в то время как струганная доска может быть какой угодно ширины.

При покупке вагонки есть некоторые нюансы, на которые профессионалы особенно обращают внимание. Так, для подшивки свесов подойдет далеко не любое сырье. Вагонка не должна быть слишком толстой, но и чрезвычайно тонкая – плохое решение. Оптимально, если толщина составляет 2-5 мм. Играет роль и влажность. Чрезвычайно сухие, пересушенные доски быстро растрескаются, а слишком влажные – разбухнут.

Для подшивки принято выбирать специально предназначенную для этих целей влагостойкую вагонку, которая обработана составом, препятствующим задерживанию на ней влаги.

Можно сделать подобное покрытие и самостоятельно, используя обыкновенный лак для дерева. Выносить на открытый воздух планки можно только после того, как они полностью просушены, иначе велик риск, что лак высохнет неравномерно и в результате вспучится. Перед монтажом необходимо около месяца подержать вагонку под открытым небом, чтобы материал адаптировался к окружающим условиям и не покоробился со временем.

Вагонка – лучший выбор, если нет желания возиться с обработкой, как в случае с досками. Стоит иметь в виду, что вагонка несколько дороже, чем струганная или обрезная доска. Ее цена составляет около 6 долларов за квадратный метр против 2,5 долларов (цена квадратного метра доски).

Фанера

Как и в случае с предыдущими двумя вариантами, при выборе фанеры необходимо уделять особое внимание влагостойкости. К сожалению, самостоятельно наделить фанерные листы этим качеством не получится. Нужно изначально покупать фанеру с влагоотталкивающими свойствами.

Сами по себе плиты влагостойкой фанеры жесткие и практически не поддаются деформациям, поэтому производить их монтаж можно цельным полотном. Плиты крепятся к специально построенному каркасу из брусьев.

Вентиляция должна быть предусмотрена заранее, так как сделать из фанеры ее не выйдет. Обязательно нужно приобретать специальные вентиляционные решетки.

Для многих большие вопросы вызывает внешний вид такой подшивки. Без окрашивания или иной обработки фанерные плиты выглядят не очень привлекательно, поэтому не каждый решиться делать такие подшивы. Однако все искупает долговечность и крепость сооружения. В тому же фанера легкая относительно вагонки и досок, что тоже говорит в ее пользу.

Таким образом, среди деревянных изделий есть из чего выбирать. Многих подкупает их экологичность, других – внешний вид, третьих – доступная стоимость. Ряд качеств присущи только дереву, другие можно встретить и у альтернативных материалов, таких как пластик или металл. В любом случае, не стоит зацикливаться на чем-то одном. Перед тем как сделать окончательный выбор в пользу того или иного варианта, рекомендуется подробно ознакомиться со всеми имеющимися материалами. Только после этого можно принимать решение, которое будет обоснованным и взвешенным.

ПВХ-сайдинг

Сайдинг из поливинлхлорида изначально не был предназначен для подшивки свесов, однако некоторые предприимчивые мастера приспособили его для этого. Для того чтобы сделать подшивы из сайдинга, потребуется целый комплект деталей:

П-образные полосы для отделки краев;
«уголки» для отделки стыков;
вентиляционные решетки.

Предварительно стоит учесть, что профессионалы не рекомендуют использовать сайдинг при отделке фронтонных свесов, так как его жесткости не будет достаточно, чтобы выдержать все воздействия. Так, ПВХ-сайдинг подходит преимущественно для отделки карнизов.

Большую роль играет количество креплений, приходящихся на каждую планку. Минимально их может быть два, но часто количество доходит и до четырех. Это обусловлено шириной свеса: чем она больше, тем чаще устанавливаются крепления.

Многие отдают предпочтение ПВХ-сайдингу из-за большого выбора расцветок, а также демократичной цены, которая в среднем составляет 4 доллара за квадратный метр.

Серьезным недостатком является неустойчивость к ультрафиолету: уже спустя три года после начала эксплуатации сайдинг теряет значительную долю насыщенности. Выгорает он неравномерно. В первую очередь страдают те части, которые находятся непосредственно на открытых участках, детали же, расположенные в тени, могут полностью сохранить свой первоначальный цвет. Из-за этого со временем подшивка может стать пятнистой и малопривлекательной. Однако на самом сроке службы такие метаморфозы не сказываются.

Профлист

Обшивка профнастилом выполняется легко. В основном это связано с тем, что материал легко режется и из него можно без труда можно «выкроить» какой угодно «лоскут» для подшивки.

Профлист – стальной рефленый лист, обработанный специальным образом, чтобы на нем не появлялась коррозия. Материал отличается высокой надежностью, стойкостью, прочностью, а также имеет и некоторые другие достоинства, в числе которых – огромный выбор цветовых решений. Можно подобрать профнастил практически любого цвета. Наибольшей популярностью пользуются темно-коричневый, белый, темно-зеленый. Такой выбор расцветок позволяет сделать подшивку, идеально совпадающую с кровлей или стенами.

При работе с профнастилом не нужны какие-то специальные инструменты.

Достаточно будет тех, которые имеются у каждого дома или их можно без труда одолжить у друга или соседа. Распиливать профлист нужно циркулярной пилой по металлу, а закреплять – обыкновенными саморезами, предварительно просверлив дрелью отверстия.

Интересной находкой стали «уголки» из профлиста, позволяющие наилучшим образом закрыть ненужные щели и зазоры. При этом необходимое пространство все же остается из-за рельефности материала.

Профнастил считается лучшим материалом, когда работы по подшивке свесов предстоит проводить новичку. Именно он менее всего трудоемок в монтаже и вызывает меньше всего затруднений. К тому же цена данного материала тоже демократичная, что не может не радовать всех желающих сэкономить.

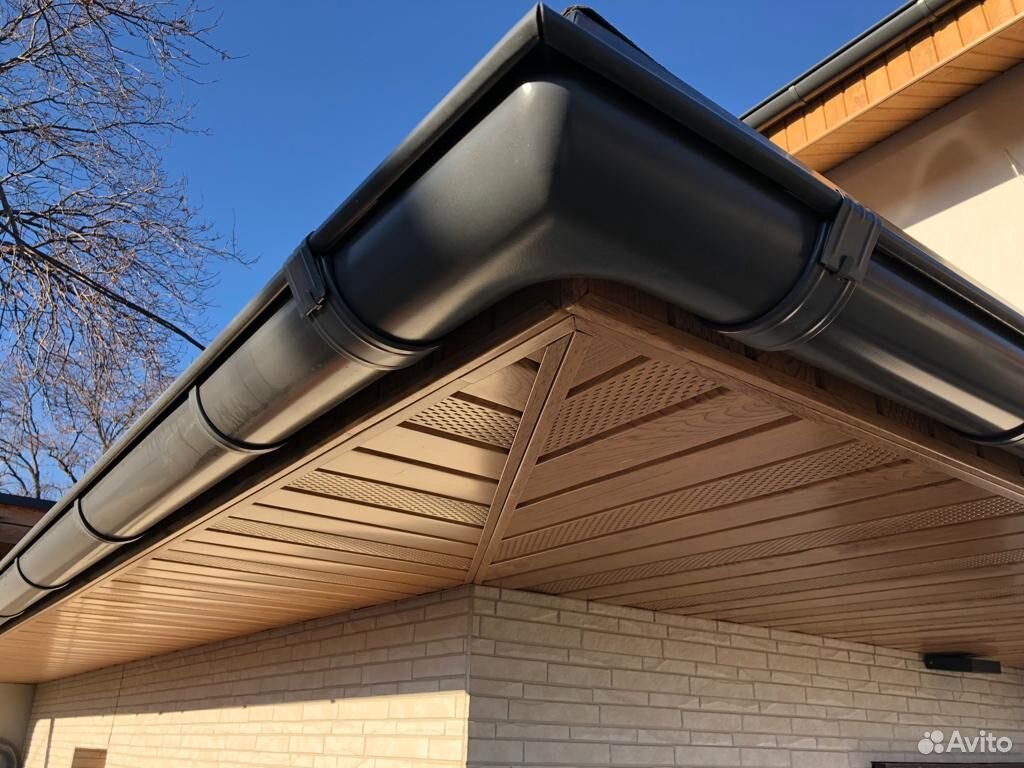

Софиты

Софиты более всего напоминают сайдинг, однако есть одно существенное отличие. Если ПВХ сайдинг был разработан для обшивки стен, то софиты – материал, специально предназначенный для подшивки свесов. Софиты имеют множество доработок, предназначенных сделать этот материал идеально подходящим для подшивов:

Наличие специальных вентиляционных отверстий. Некоторые планки софитов перфорированы, поэтому трудностей с доступом воздуха под кровлю не возникает.
Дополнительное защитное покрытие. Оно не дает ультрафиолетовому излучению воздействовать на софиты, поэтому они не выгорают даже в течение длительного нахождения под открытыми солнечными лучами.
Большое разнообразие материалов. Софиты делают как из металлов (медь, алюминий, сталь), так и из винила. Пластиковый вариант распространен более всего. Главным образом это обусловлено его стоимостью.
Легкость монтажа. Поставляются софиты комплектами, в которых есть крепежные детали, сплошные и перфорированные планки, соединители. Таким образом, процесс подшивки упрощен донельзя, а в результате получается красивый и аккуратный свес. Специализированное оборудование тоже не нужно. Сгодятся все имеющиеся в доме инструменты.

Несмотря на обилие достоинств, у материала есть один существенный недостаток. Софиты нельзя использовать для подшивания фронтонных свесов крыши. Они пригодны только для карнизов. Именно эта маленькая особенность и заставляет многих отказываться от них в пользу других, более традиционных вариантов.

Габариты по стандартам

Размеры свесов довольно четко оговорены в ГОСТ. Согласно этим нормам, а также СНиП, оптимальный размер свеса составляет 40-60 см, но практика показывает, что иногда этими правилами приходится пренебрегать.

Речь идет в первую очередь о строениях, принадлежащих определенным архитектурным стилям. Например, для альпийского шале уместно вынести свес на расстояние от полутора до трех метров, а для современного дома в стиле хай-тек – вообще отказаться от какого бы то ни было свеса.

Что касается материалов, то тут обязательных требований нет, однако есть рекомендованные размеры, удобство работы с которыми подтверждено на практике. Выбирая струганную доску, обратите внимание на образцы толщиной по меньшей мере 20 мм. Именно такие лучше всего подходят для подшивки, так как не прогибаются, не страдают от ветра, не коробятся.

Длина может быть любой, но лучше всего, если она будет равна длине самого свеса (или его ширине при поперечном закреплении). Это позволит избежать множества стыков, и подшивка получится соответственно прочнее.

Нет стандартных размеров даже для софитов, хотя они специально выпускаются для подшивки свесов. Однако каждый из крупных производителей считает своим долгом предложить иные размеры, нежели предлагается его конкурентом, поэтому у покупателей есть возможность подобрать именно то, что нужно им. Так, ширина панелей колеблется от 30 до 80 см, длина – от 3 до 4 м. Наиболее востребованными считаются софиты с показателями 3,6х0,3 м. Что касается алюминиевых софитов, то их толщина может быть от 0,3 до 0,6 мм. Толщина виниловых – от 1 до 1,2 мм.

Как сделать?

Существует несколько вариантов подшивки. В зависимости от того, какой из вариантов выбран, технология исполнения будет различаться:

Параллельно кровле. В этом случае обшивка производится сразу под стропильными ногами. Грубо говоря, материал просто набивается на стропила. Такой способ отделки подойдет, когда крыша имеет небольшой уклон (до 30 градусов).
С обустройством подвесных кобылок. К стропильной ноге прибиваются бруски: некоторые вплотную к стене, другие – параллельно земле. Получается, что под свесами образуются треугольники. В дальнейшем их облицовывают выбранным материалом. Такая технология наиболее распространенная.
К стене. Здесь брусок прибивается к стене на уровне нижнего края свеса. В дальнейшем между стропильной ногой, образующей свес, и прибитым бруском просто набивается облицовочный материал. Такой способ наиболее прост, однако не подходит для деревянных строений из-за их склонности к короблению.

Первоочередным этапом обшивки является именно сооружение такого короба, который в дальнейшем будет отделываться материалами для подшивки. Обратите внимание, насколько прочно установлены бруски. Если работа проведена недостаточно качественно, то велик риск того, что подшивка может покоробиться, а то и вовсе разрушиться в дальнейшем. Также здесь важно учесть поправку на вентиляцию, оставив специальные компенсационные зазоры.

Отделка

Как было сказано выше, отделка коробов осуществляется с помощью материалов, традиционно для этого используемых. Поскольку можно интуитивно догадаться, как именно стоит набивать доски, вагонку или профлист, имеет смысл рассмотреть отделку при помощи нового материала – софитов:

Приготовьте все необходимые материалы. Их комплект не зависит от того, какое сырье использовалось для изготовления самих софитов. Так, вам необходимо иметь J-профиль, J-фаску, финишный профиль и сами софиты. Для крепления потребуются саморезы с широкими шляпками.
Отмерьте J-профиль, отпилите лишнее. То же само проделайте с софитами. Легче всего производить резку болгаркой, но за неимением таковой можно воспользоваться обыкновенной ножовкой.
В профилях имеются отверстия для их крепления. Воспользуйтесь саморезами, чтобы закрепить профили на своих местах. Необходимо оставить между профилем и шляпками саморезов компенсационный зазор в 1 мм.
Подрежьте планки софитов так, чтобы они были на 6 мм уже, чем расстояние между пазами профилей. При монтаже в зимнее время необходимо сделать их уже на 10 мм.
Вставьте софиты в пазы J-профилей и зафиксируйте их. Зазоры должны быть сохранены (и между шляпкой самореза и софитом, и в 6 или 10 мм).

На этом все работы окончены. Остается лишь закрепить «уголок» по нижнему наружному краю из эстетических соображений, но этот шаг необязательный.

Полезные советы от профессионалов

Профессиональные строители дают некоторые рекомендации относительно того, как произвести подшивку свесов максимально быстро, легко и с хорошим результатом:

Обязательно согласуйте материал, которым обшиваете свесы, с окружающей обстановкой. Обращайте внимание не только на цену сырья и простоту работы с ним, но и на его уместность.
Если вы не уверены в том, что проведете монтаж правильно, обратитесь к более опытному в этих делах знакомому или в специализированную фирму. Конечно, ничего сильно страшного не случится, если вы подошьете свесы крыши неправильно, однако вы потеряете время и деньги.
Проводите работы лучше в теплый период – с апреля по октябрь. Тогда материалы не сожмутся так сильно и вам не придется делать поправки еще и на сжатие. То же касается сильной жары: в этот период лучше воздержаться от строительных работ.
Обязательно заранее решите, где именно будут находиться водостоки. Не делайте вентиляцию поблизости от этого места, иначе влага может проникнуть в вентиляционные зазоры и привести к порче кровельных слоев. Оптимальным решением будет обустройство внутреннего водоотвода. Хотя он сложнее в воплощении, в процессе эксплуатации такой водоотвод намного проще.

Подшивка свесов – шаг не необходимый, но желательный. Помните о технике безопасности, приступая к работам.
