Чертежи корпусной мебели — Тумбы



В данном разделе представлены готовые комплекты чертежей для изготовления тумб. Самым простым и удобным способом выбора нового мебельного гарнитура является его приобретение в магазине. Однако в этом случае выбор ограничен представленным ассортиментом, а также финансовыми возможностями. Тем более что порой приходиться учитывать индивидуальные особенности комнатного интерьера и собственные предпочтения. Не всегда на покупку новой мебели имеются свободные деньги, а влезать в кредитную кабалу не хочется. В таком случае предоставляется возможность сделать любой предмет мебели собственноручно. Как же сделать предметы мебели собственными руками? Если вы решились на создание предметов мебельного интерьера своими силами, значит, у вас появилось желание реализовать собственные дизайнерские идеи, попробовать свои силы, а также желание немного сэкономить на лишних тратах, что в принципе тоже хорошо. Данная статья как раз расскажет новичкам о том, как начать изготовление мебели собственноручно, каких ошибок нужно избегать. Для начала лучше всего попробовать свои силы в изготовлении обычных тумб, так как они состоят из малого количества деталей (элементов). Для их создания нужно только знать расчет конструктивных элементов, сделать их распил, после чего собрать все детали тумбы в единое целое, как конструктор. Каков алгоритм действий при изготовлении предметов мебели? В первую очередь необходимо определиться с материалом, из которого будет изготовлен будущий предмет мебели. После этого в этом разделе нужно выбрать детализированную схему (чертеж) мебели. Далее производится раскрой материала, облицовка кромкой необходимых сторон и сверление отверстий по чертежам. В конце необходимо просто собрать все элементы мебели вместе, как обычный конструктор. В чем же преимущества самостоятельного изготовления предметов мебели? Во-первых, самостоятельное создание мебели требует минимальных денежных затрат. Себестоимость такой вещи будет в разы ниже по сравнению со сделанными предметами на заказ. Во-вторых, создание мебели своими руками привносит уникальность каждому элементу. В данном случае вы реализуете свои фантазии и дизайнерские решения (идеи). Нет ничего сложного в создании предметов интерьера собственными руками. Все статьи нашего сайта оснащены соответствующими фотоизображениями и рекомендациями. Для непосредственного обсуждения интересующих вопросов можно задать их онлайн. На сайте имеются чертежи любых типов тумб, включая тумбы под телевизор, для обуви (как прямые, так и угловые). Все необходимые схемы вы найдете на нашем сайте. Ваши родственники и друзья будут рады изделиям интерьера, сделанным вашими руками.  Тумба 001 Тумба 002 Тумба ТВ 001 Тумба ТВ 002 Тумба для обуви 001 Тумба для обуви 002

Тумба из ДСП своими руками, чертежи, расчеты, нюансы

Пожалуй, из всей корпусной мебели именно тумбочку можно назвать универсальной. Этот простой предмет обстановки находит «свое» место где угодно – в спальне, гостиной, детской, прихожей, на кухне и балконе, будь-то жилое помещение или офис, проходная комната или коридор. Тумба из ДСП своими руками может использоваться для хранения игрушек и белья, обуви и инструмента, служить «подставкой» под телевизор или аквариум.

Содержание

1. Тумба из ДСП своими руками, нюансы проектирования
2. Чертежи и схемы тумбы из ДСП своими руками для расчета деталей
3. Что понадобится для изготовления тумбы из ДСП своими руками
4. Листовые материалы
5. Фурнитура и метизы
6. Ручной инструмент
7. Как сделать тумбу ТВ из ДСП своими руками
8. Засверловка деталей
9. Сборка корпуса
10. Сборка выдвижных ящиков
11. Установка фасадов

Тумба из ДСП своими руками, нюансы проектирования

Разработка конструкции, поиск оптимального варианта начинается с определения габаритов и желаемого внутреннего наполнения. Дизайн имеет не такое уж важное значение. Обычно он подбирается под остальную меблировку комнаты, фактически при выборе материала.

Например, одна и та же конструкция тумбочки, при разном оформлении только фасадов может выглядеть совершенно по-разному в плане стиля и дизайна.

При разработке проекты тумбы своими руками можно воспользоваться готовым решением – взять за основу фото какой-либо модели и адаптировать ее под свои требования.

Можно нарисовать эскиз самостоятельно. Советую делать чертеж тумбы своими руками масштабировано. Нередко «глазомер» подводит и в реальности схематичный набросок тумбы не имеет никакой связи с реальностью. По своему опыту, частенько на просчет приходят с эскизом, например, высокой и узкой тумбочки. А начинаешь ее перерисовывать в масштабе, и конструкция перестает выглядеть такой легкой и изящной по заданным габаритам. А напротив, смотрится громоздко и несколько нелепо. Приходится заново обдумывать конструкцию, внутреннее наполнение и искать другое решение.

Если вы разрабатываете дизайн-проект спальни или детской комнаты полностью с нуля, и раздумываете, какую тумбу поставить, помимо остальной мебели, могу посоветовать вам такой вариант на фото.

По габаритам и наполнению такая высокая тумба из ДСП своими руками отлично впишется в интерьер детской комнаты или спальни, в узкий коридор или прихожую. В ней можно хранить игрушки и книги, постельные принадлежности и белье, обувь и личные вещи.

• Над тумбой можно повесить зеркало и она «превратится» в трюмо.
• Тумбочка из ДСП такого плана может служить тумбой ТВ. Размер крышки подходящий для размещения телевизора любой, самой большой диагонали. А высота оптимальна. Если учесть тот нюанс, что столь модные низкие тумбы из ДСП для телевизора своими руками рассчитаны на то, что сам ТВ будет висеть на стене.
• Модель также прекрасно дополнит рабочую зону – на ее крышку можно поставить принтер, лотки под документы в папках, другие органайзеры.
• Если сделать сплошную заднюю стенку из ДСП и крышку заказать из МДФ или постформинга – на нее можно поставить аквариум. Усиление необходимо по понятным причинам, вес аквариума с водой немалый. А МДФ крышка более надежна в плане влагостойкости.
  Ламинированное ДСП после длительной эксплуатации начинает немного разбухать вдоль кромки, из-за постоянных испарений влаги вблизи.

Дальнейшее описание как сделать тумбу из ДСП своими руками пошагово, с приведением схем и чертежей, будем рассматривать на основе этой модели.

Чертежи и схемы тумбы из ДСП своими руками для расчета деталей

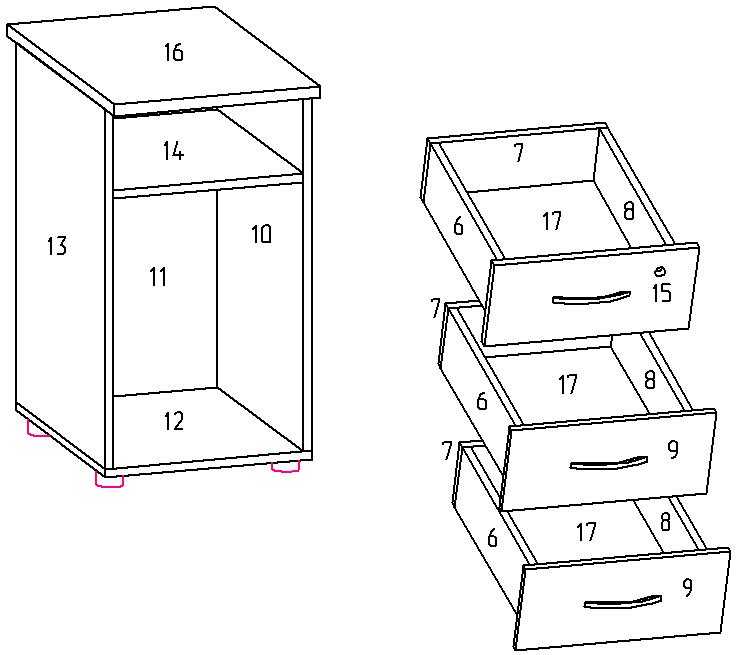

Чертеж по вышеуказанному фото тумбы из ДСП своими руками будет выглядеть следующим образом:

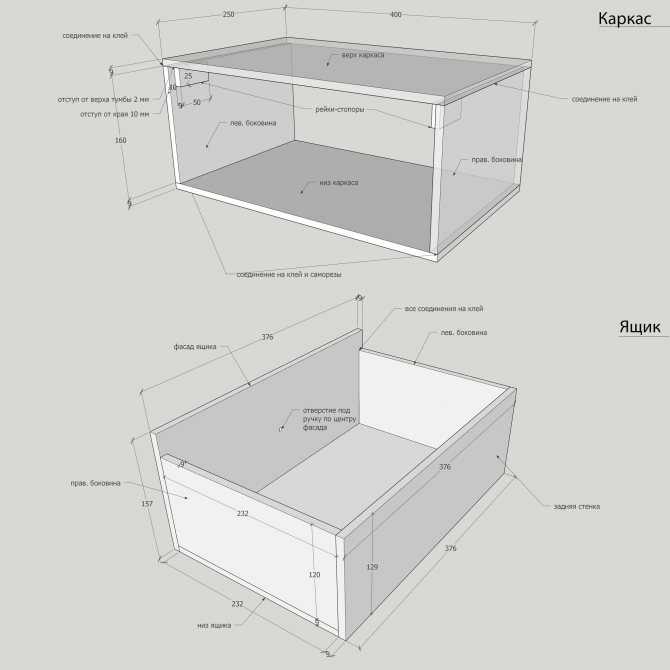

Схема тумбы дсп своими руками с размерами:

Всегда хочется делать мебель с максимально возможной экономией. При разработке проекта очень удобной оказывается программа Базис-Мебельщик. Достаточно перейти в приложение «Раскрой» и автоматически отрисованное на чертеже изделие «разложится» по деталям на лист ДСП.

По тому, как детали «легли» на лист ЛДСП формата 2440х1830 можно сделать вывод, что расходы на материалы вполне оптимальны. По желанию можно расширить корпус до 400 мм – при этом вместительность тумбы станет больше, а стоимость ее изготовления практически останется той же. Также центральную часть можно заполнить ящиками (при этом придется докупить направляющие) или добавить полочек в секции. В изменениях ориентируйтесь на размер остатка.

Если тумба ДСП делается своими руками под аквариум, то нужно заложить в расход сплошную заднюю стенку (в нашем случае порядка 900х1200). Тогда для изготовления потребуется лист ДСП больше, формата 2750х1830 – листа 2440х1830 уже будет недостаточно.

Если тумбочка будет стоять в проходе, с просматриваемым «бочком», то я обычно ставлю с этой стороны задник ЛДСП.

Чтобы не видно было набитое внахлест ДВП – оно «начнется» со следующей секции.

Конечно, ДВП можно вставить и в паз, но это более трудоемко для изготовления своими руками в домашних условиях.

Что понадобится для изготовления тумбы из ДСП своими руками

Перед началом изготовления тумбочки под телевизор, аквариум, в прихожую, спальню или детскую, важно просчитать все расходы. Вполне возможно, что в итоге выгоднее будет купить какой-то готовый вариант, чем делать самому. Индивидуальное изготовление всегда обходится дороже.

Листовые материалы

Как уже было посчитано, на тумбочку понадобится лист ДСП, который нужно распилить по деталям. А их в свою очередь окромить. Я всегда рекомендую воспользоваться услугами распила и кромления по месту покупки материала. Проще забрать уже напиленные в размер детали на легковой машине, чем решать, как транспортировать и заносить лист ДСП, чем пилить и кромить.

Также для задней стенки и днищ выдвижных ящиков понадобится ДВП.

Фурнитура и метизы

Более подробно о том, какая фурнитура и крепеж используется для сборки корпусной мебели, можно почитать здесь.

Для сборки корпуса тумбы ДСП на чертеже своими руками понадобится следующий крепеж (метизы):

Для установки ящиков, полок, фасадов и прочих деталей тумбочки понадобится фурнитура:

Ручной инструмент

Набор ручного инструмента будет несколько различаться в зависимости от того, какие работы вы планируете произвести сами, а какие делегировать.

• Для ручного распила ДСП понадобится как минимум лобзик и шлифовальная машина.
• Для самостоятельной оклейки меламиновой кромки понадобится утюг, канцелярский нож для среза излишков после оклеивания и мелкая наждачка для зашлифовки края. Всегда рекомендую «про запас» покупать пару метров меламиновой ленты в цвет ЛДСП. Бывает, что в цеху «пропускают» или путают стороны оклейки (редко, но тем не менее). Чтобы не носиться с такой бракованной деталью и не прерывать процесс сборки, быстрее самому наклеить.
• Для засверловки сборочных отверстий понадобится электродрель и конфирматное сверло (либо сверло 5мм для засверловки торцов отдельно и 8мм для лицевых сторон). Более подробно о сверлах здесь, для разных видов крепежа, также установки петель. Также нужен будет карандаш, рулетка, угольник для разметки.
• Для сборки понадобится шуруповерт либо «трещотка», отвертка и биты для саморезов.

Более подробно о ручном инструменте для изготовления и сборки корпусной мебели здесь.

Как сделать тумбу ТВ из ДСП своими руками

По чертежу тумбы с размерами рассчитывается так называемая деталировка и составляется список деталей с указанием видимых торцов, которые нужно оклеить.

Лучше всего обрабатывать торцы кромкой ПВХ толщиной 0,4-1мм. Если кромка толще (для открытых стеллажей), то следует учитывать толщину и при расчете «углублять» горизонтальные детали относительно вертикальных. Например при глубине боковин 400мм, глубина полок будет 398мм как минимум (при толщине кромки 2мм).

Засверловка деталей

Многие мастера этот этап пропускают, предпочитая сразу, при сборке стягивать детали струбцинами и засверливать насквозь лицевую деталь и торец. Но все-таки аккуратней и быстрее сборка будет производиться, если составить так называемые спецификации на засверловку (карты разметки).

И уже по этим чертежам подготовить все детали для последующей сборки.

Сборка корпуса

Корпус тумбы собирается на конфирматы с помощью шуруповерта или «трещотки» с битой-шестигранником. Предварительно на боковины нужно вбить полкодержатели (если они есть), иначе потом будет неудобно.

Затем на собранные корпуса набиваются на мелкие гвозди задние стенки, на боковины прикручиваются подпятники. Насквозь к планкам устанавливается столешница (крышка тумбы). Читайте также про нюансы сборки на конфирматы.

Сборка выдвижных ящиков

Более подробно о процессе установки выдвижных ящиков и крепеже направляющих можно почитать здесь.

Установка фасадов

Фасады тумбы устанавливаются на мебельные петли. Обратите внимание, что дверцы по краям тумбы полностью накладные, а в центре — полунакладные, то есть прикрывают торец наполовину. Чтобы учесть этот нюанс при расчете фасадов, выборе петель, установке и регулировке, вам пригодится справочный материал и инструкция по установке.

Когда в одном изделии комбинируются фасады разных размеров, важно равномерно выставить все зазоры.

В нашем случае правильнее начать с боковых фасадов, регулируя одинаково зазор сверху и снизу. Центральная часть должна четко «встать» между ними. И совпасть по верхнему и нижнему уровню. Поэтому будьте внимательны в выставлении зазора между выдвижными ящиками – если он окажется больше, то нижний фасад сильно «опустится».
