Что такое переплет оконный: что это такое, раздельный, спаренный, остекленный

Содержание

что это такое, раздельный, спаренный, остекленный

Главная функция жилого дома – сохранение тепла, обеспечение приемлемого микроклимата в помещении. Если не предотвратить теплопотери, в жилище возникают сквозняки, исходящие от окон. Оконный переплет помогает увеличить теплоизоляционные функции помещения.

Содержимое

Что такое оконный переплет
Разновидности оконных переплетов
Декоративный переплет
Материал
Конструкционные особенности
Особенности сборки
Как выбрать оконный переплет

Что такое оконный переплет

Оконный переплет — это конструкция, складывающаяся из нескольких рам. Они зафиксированы на оконном блоке, создавая геометрический узор. Раскладка выполняется из деревянных, пластиковых или металлических брусков. Элементы находятся в произвольном порядке – вертикально, горизонтально, образуют узор.

Обвязка — важный элемент оконной системы. Она отвечает за конкретные функции:

усиливает прочностные параметры конструкции;
повышает декоративную ценность окна;
дает приток свежего воздуха в комнату;
способствует поступление дневного света;
создает естественную защиту от постороннего шума;
обеспечивает микроклиматический контроль.

Оконный переплет – внутренний элемент глухой рамы или открывающейся створки. Визуально он делит окно на обособленные части. Обвязка позволяет устанавливать стеклопакеты любых габаритов. Можно выполнить остекление больших помещений, включая балконы и террасы.

Разновидности оконных переплетов

Классификационные признаки обвязки зависят от разных параметров. По назначению переплеты бывают:

створчатые. Имеют 1-3 открывающихся створки. Они обеспечивают микропроветривание. Встречаются в загородных домах, объектах малоэтажной застройки;
глухие. Цельное устройство, не допускающее свежий воздух в квартиру. Применяется в малоэтажных строениях, промышленных помещениях;
комбинированные. Сочетают показатели вертикальных и горизонтальных распашных окон. Первые открываются в обе стороны, вторые – внутрь;
подъемные. Движение створки ограничивается одним направлением. Обвязка не нуждается в дополнительном пространстве. Применяется в помещениях небольших размеров.

По типу конструкции переплет бывает:

Одинарный. Деревянная обвязка оснащена двойным стеклом. Она не защищает от теплопотерь, потому ее применяют на верандах и летних кухнях.
Двойной. Сложный механизм с форточкой. Переплет оснащается двумя стеклами. Они не прилегают друг к другу, между ними имеется пространство. Два стекла повышают теплоизоляционные свойства помещения, удерживая тепло.
Спаренный. К верхней обвязке крепится дополнительная створка. На одной раме можно зафиксировать парные переплеты, совместить внешние и внутренние элементы.

Кроме стандартных обвязок, встречаются декоративные конструкции. Они состоят из внешней и внутренней раскладки. Деталь выполняется из любых материалов, включая дерево, алюминий и пластик. Раскладка создает привлекательный дизайн оконных систем, хорошо смотрится на фото.

Декоративный переплет

Декоративная раскладка обеспечивает окнам эстетичность. Деталь формируется из внешних и внутренних раскладок. Сочетается со всеми типажами профильных систем. Декоративный механизм производится из металла, дерева и ПВХ.

Для оформления окон используются следующие типы раскладки:

узкие;
широкие;
гнутые;
фрезерованные кромки.

Раскладка крепится к стеклу, профилю рамы, створкам, дистанционным рамкам внутри стеклопакета. Деталь дополняется соединительными элементами. Это помогает создавать узоры сложной конфигурации. Элемент устойчив к погодным изменениям, механическому воздействию, перепаду температур и ультрафиолету.

Раскладка, расположенная внутри стеклопакета называется шпрос. Он бывает 3 типов – венский, венецианский и межстекольный. Ширина шпроса составляет 25-40 мм, толщина – 5-15 мм.

Материал

Обвязка выполняется из прочных материалов. Они характеризуются тепло- и звукоизоляционными показателями. Материал оконного блока и обвязки совпадает. На рынке можно встретить такие варианты:

Дерево (лиственные и хвойные породы). Прочный материал, обладающий теплоизоляционными свойствами. Подходит к любому экстерьеру, обладает декоративным назначением. Для повышения прочности деревянный переплет покрывается антисептиками.
Алюминий. Профили имеют несколько конфигураций. Для повышения прочности обвязка подвергается электрохимической обработке. Это защищает конструкцию от перепадов температур, ультрафиолета. Профиль сочетается с разными интерьерами.
Высоколегированная сталь. Материал имеет продолжительный срок службы. Стальной профиль применяется для обустройства окон промышленных объектов.
Стеклопластик. Состоит из стекловолокна, пропитанного синтетическими смолами. Профиль обладает прочностью, устойчив к коррозионным процессам.
Поливинилхлорид (ПВХ). Многокамерный профиль, обладающий звуко- и теплоизоляционными параметрами. Дополнительно для усиления конструкции используются стальные вкладыши, расположенные в полости камеры. Применяется для обустройства жилых строений.

Переплет производят по стандартам ГОСТ 23166-99. Законодатель утвердил правила безопасности и качества конструкции. При выборе окон нужно удостовериться, что они соответствуют требуемым параметрам.

Конструкционные особенности

Оконный переплет складывается из нескольких составных элементов. Каждая деталь отвечает за выполнение конкретной функции:

коробка – основа переплета, соединяющая все составные части;
бруски обвязки – делят стекло на фрагменты, обеспечивают монтаж стеклопакетов небольшого размера;
створки и форточка – подвижная часть механизма, обеспечивает проветривание;
горбылек – уменьшает габариты стекла, позволяет использовать более тонкие варианты;
фрамуга – глухая верхняя часть оконной системы;
импост – вертикальная планка. Неподвижный элемент, обеспечивает высокую жесткость переплета;
средник – соединительный элемент, расположенный между створкой и фрамугой;
фурнитура – дополнительные механизмы, позволяющие открывать окно, обеспечить режим микропроветривания;
штапик – закрепитель, фиксирующий стекло в створке;
уплотнитель – прокладки, гарантирующие плотное прилегание створки. Повышают звуко- и теплоизоляционные функции конструкции;
дизайнерские элементы – отвечают за стилистику, имитируют переплет.

Назначение обвязки – разделение окон на обособленные сектора. Каждый из них может заполняться отдельными стеклами и стеклопакетами. Механизм гарантирует равномерное разделение нагрузки на контракцию оконной рамы, придает жесткость в проемах больших размеров.

Особенности сборки

Обустройство оконных переплетов исполняется вручную. Монтаж складывается из 2-х этапов:

Предварительные работы. Согласно с габаритными показателями окна выполняется подгонка шипов, обрезка углов и удаление раскосов. Первоначально следует спарить горбыльки и средники, закрепив их на продольном профиле. На полученную основу крепится второй брусок.
Завершение сборки. Собранная деталь проверяется на прямоугольность, крепится в угловых зонах нагелями. Конструкция переносится на верстак, где винтовой механизм зажимает створки. Переплет зачищается от неровностей и сколов, шлифуется для получения ровной и гладкой поверхности. Конструкция и створки крепятся на наружный переплет.

Переплет создается на верстаке или вайме. Первоначально собирается внутренняя рама. Основываясь на ее габаритах, делается наружная рама. Обе части конструкции соединяются между собой гвоздями или другими крепежами. Прежде чем приступать к сборке переплета, рекомендуется обработать поверхность наружной и внутренней рамы олифой и антисептиками.

Как выбрать оконный переплет

Обвязка – важный элемент оконной системы. Выбирая деталь, учитывается ее цена, назначение, функционал. Эксперты советуют акцентировать внимание на такие моменты:

архитектурные особенности строения. В зданиях оконные проемы имеют сложный геометрический рисунок. Чтобы конструкция выполняло свое назначение, необходимо убедиться, что рама встанет в проем. Если окно упирается в фасад здания, его закрепляют в нижней части;
предназначение. Оконный переплет бывает глухим и со створками. Для жилых строений рекомендуются модели с форточкой (створками). Они поддерживают микроклимат в квартире. Для промышленных объектов выбирают глухой переплет. Он прочный, имеет долгий срок службы;
климатические нюансы местности. В регионах с высоким уровнем влажности не рекомендуется использовать деревянные и стальные конструкции. Под действием воды они деформируются, что снижает эксплуатационные параметры. В местности с низкими температурами предпочтение нужно отдать переплету из ПВХ. Он обеспечит максимальное сохранение тепла в помещении.

Кроме того, выбирая обвязку, необходимо учитывать прочность конструкции. Если на окно оказывается излишняя нагрузка, это приводит к деформациям. В такой ситуации выбирать нужно более прочные конструкции из алюминия, ПВХ или стали.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Оконный переплет — что это такое? Раздельные и спаренные конструкции / виды, окраска и ремонт

Оконный переплет – это внутреннее устройство глухой рамы, или открывающейся створки, которое делит окно на отдельные части. Иногда под этим названием подразумевают всю конструкцию окна, включая рамки, створки, импосты и декоративные планки. Высота и ширина устройства в основном зависит от высоты самого помещения, а также необходимого количества света.

Область применения и материалы ↓
Устройство ↓
Виды и конструкции ↓
Створные ↓
Глухие ↓
Подъемные ↓
Монтаж и ремонт ↓
Ремонт ↓
Окрашивание ↓

На сегодняшний день, выпускается две серии переплетов для жилых помещений. Это раздельные и спаренные конструкции, толщиной брусков 44 мм.

Оконный переплет выполняет такие функции:

Обеспечение определенных климатических условий в помещении.
Теплоизоляция и воздухоизоляция.
Освещение здания.
Декоративное оформление.

Область применения и материалы

Решетчатые разделительные устройства используют в работах по остеклению балконов и террас. Их изготовляют как в створном виде, так и со встроенной форточкой.

Благодаря такому устройству, можно монтировать стеклопакеты небольших размеров. В гражданском строительстве в основном применяют спаренные переплеты. Они состоят из внутренних и наружных элементов, скрепленных между собой винтами-стяжками.

При изготовлении оконных переплетов используют только самые качественные и прочные сухие бруски. Они могут иметь квадратную, или прямоугольную форму. Сами же бруски изготовляются из ели, сосны, лиственницы и кедра. Сквозь деревянные бруски может выходить много тепла из помещения, поэтому они должны пройти специальную обработку и иметь ровную плоскость.

Устройство

Основные составляющие:

Коробка.
Правый вертикальный брусок обвязки.
Левый вертикальный брусок обвязки.
Створка с форточкой.
Горизонтальный горбылек под форточку.
Форточка.
Фрамуга.
Петля.
Створка без форточки.
Горизонтальный импост.
Вертикальный импост.

Окно состоит из таких частей: подоконник, подвижная и неподвижная часть. Подвижная составляющая включает в свою конструкцию переплет вместе со стеклом. К неподвижной части относится оконная коробка, или рама.

В свою очередь, оконная коробка может быть общая и раздельная. Что касается подоконника, то он служит перекрытием для нижней части оконного проема. С помощью подоконной доски, окно внутри помещения приобретает эстетический вид.

Наличие разделительного устройства в окне зависит от типа его остекления. К примеру, парное окно имеет двойное остекление, соответственно оно будет иметь и два разделителя (внутренний и наружный).

Существует несколько видов парных оконных конструкций. Это окна с двойными и раздельными устройствами, которые могут открываться как наружу, так и внутрь. Разделительный элемент окна должен соответствовать очень многим требованиям. Чтобы предотвратить выход тепла из помещения, притворы конструкций должны плотно соединяться между собой.

Виды и конструкции

По своему назначению, оконные переплеты могут быть:

Створные

Есть простые створные конструкции и с форточкой. Их применяют в современных жилых помещениях и в помещениях общественного назначения.

Глухие

Их применяют в малоэтажных жилых домах и в подсобных помещениях. Они состоят из таких элементов: общая обвязочная рама и горбыльки. Последние, разделяют просвет рамы на отдельные элементы квадратной формы. Прочность переплета зависит от количества в нем горбыльков.

Подъемные

Такие оконные конструкции не занимают дополнительного пространства при открытии, так как все манипуляции проходят в одной плоскости. Благодаря своему устройству, створки двигаются сугубо в вертикальном направлении. Подъемные окна в основном используют в оформлении классического стиля.

Существует множество различных конструкций оконных переплетов. Прежде всего, их устройство зависит от архитектурных решений разработчиков и от вкуса самых владельцев.

В некоторых конструкциях, крепление стекла происходит с помощью специальных штапиков. Укреплять стекло можно, используя резиновые прокладки и прикрываемые штапики. Оконные переплеты могут быть стальными и деревянными.

Стальные конструкции изготовляют из гнутых профилей, методом прокатки. Крепление стекол осуществляется при помощи кляммеров. Все укрепляющие элементы обязательно нужно обрабатывать смазкой.

Сами конструкции укрепляются болтами. Деревянные переплеты могут быть как одинарными, так и спаренными. Они состоят из коробки с глухими створками.

Монтаж и ремонт

Сборка оконных переплетов проводится в ручном режиме.

Монтаж переплетов происходит в два этапа:

Предварительная сборка. Заключается в подгонке шипов, подрезке углов и удалении различных раскосов. Изначально, собираются горбыльки и средники, после чего они соединяются с продольным бруском. Далее, на шипы наколачивается второй брусок. В процессе предварительной сборки, переплетную конструкцию не нужно зажимать в ваймах.
Окончательная сборка. Уже готовое устройство обжимается на клей и после проверки на прямоугольность, закрепляется по углам с помощью нагелей. После высыхания клея, необходимо стамеской удалить все выступающие участки нагелей. Далее, происходит зажимание створок зажимным винтом верстака. Отшлифованная конструкция и створы прикрепляются к наружному переплету, зачищая при этом его наружные кромки.

Работа по сборке коробки происходит на верстаке, или же вайме. Изначально, необходимо собрать внутреннюю раму, а затем – наружную. Поверхности соединения обеих рам нужно проолифить и уже после этого их можно сколачивать гвоздями, прижимая друг к другу.

Со временем, узлы разделительного устройства могут рассыхаться, гнить и поддаваться деформации. В таком случае, возникает необходимость в ремонте оконного переплета.

Ремонт

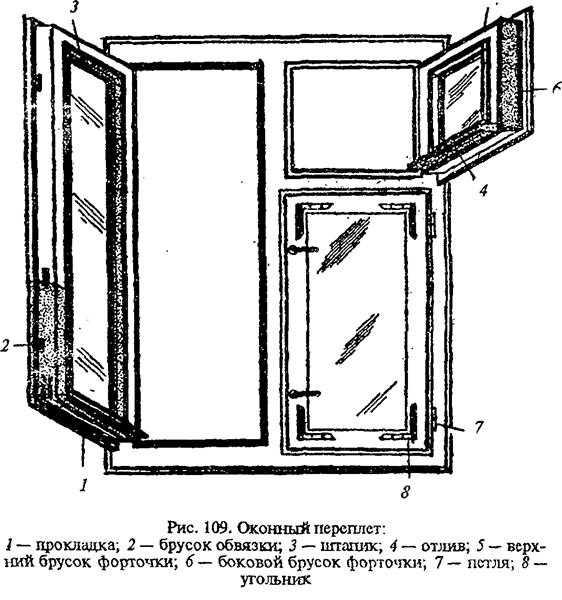

Элементы:

Установка новой прокладки.
Замена бруска обвязки створки.
Замена штапиков..
Замена отлива.
Пристрожка верхнего бруска форточки.
Наклейка рейки после усушки обвязки форточки.
Замена петель,оконных ручек.
Укрепление оконного переплета угольниками.

В процессе ремонта, необходимо снять конструкцию с петель створки и вытащить стекло. Все гнилые концы срезаются, до появления прочной древесины. Все старые детали слива заменяются на новые. В старых брусках необходимо сделать отверстия для проушин. После этого, все детали нужно скрепить водостойким клеем с последующей постановкой нагеля.

При рассыхании переплета, нужно удалить его перекос. Если на притворе устройства образовалась щель, то все петли створки необходимо снять и наклеить на них планку. В свою очередь, планка должна быть толще самой щели, примерно на 2 мм. После демонтажа, петли нужно повесить назад и прикрепить конструкцию на место.

Если в ремонте нуждаются коробки, то предварительно необходимо сделать их заготовки определенной длины. Затем, сгнившие участки отпиливаются с помощью ножовки и зачищаются от различного мусора.

Освобожденные от коробок места, следует обработать антисептиком. При использовании новой древесины, ее также нужно покрыть антисептиком и тщательно просушить.

Новые участки соединяются со старыми, вполдерева. Концы вставленных вертикальных брусков должны примыкать к горизонтальным концам на слой замазки. Замазка в свою очередь, защищает места соединений от влаги, которая может образоваться при стекании воды с окон.

Окрашивание

После демонтажа раздельных конструкций, они всегда нуждаются в окраске. Изначально, все поверхности, которые подлежат окраске, необходимо протереть влажной тряпкой и просушить.

При окраске углов, сначала нужно нанести краску торцом кисти, а затем следует растушевать ее по брускам. Для предотвращения запачканных окон, вдоль брусков наклеивается бумага на специальный клей.

Также, можно применить полимерную липкую пленку.

Процесс окраски проходит в несколько шагов:

Нанесение краски на поверхности, обращенные вовнутрь здания. Такие манипуляции должны проводиться при закрытых окнах.
Окрашивание стыковых поверхностей.
Окраска наружных поверхностей.

Оконные переплеты кухонных помещений чаще всего окрашиваются в белый цвет. Чтобы получить хороший результат, покраску нужно проводит несколько раз. Промежуток между первым и последующим окрашиванием должен составлять два дня. При правильном нанесении краски, поверхность должна быть гладкой, блестящей и без подтеков.

Специалисты рекомендуют в теплое время года окрашивать переплеты со снятыми створками. Таким образом, обеспечивается доступ к коробкам. К тому же, створки намного легче красить в горизонтальном положении.

Окраска оконных разделительных конструкций должна производиться флейцами (кисть с разной шириной). При нанесении первого слоя, краску необходимо втирать поперек волокон. При этом, нужно следить за тем, чтобы краска ложилась ровным слоем, в противном случае, окна будут плохо открываться.

Статья была полезна?

0,00 (оценок: 0)

Что такое оконная створка и почему она важна?

Главная страница блога идей

Что такое оконная створка?

Оконная створка — это часть окна, которая удерживает стекло и рамку вокруг стекла, удерживающую его на месте. Оконные створки встроены в оконную раму и могут быть или не быть подвижными. Большинство окон в новых домах имеют створчатые окна.

Важность оконной створки

Оконные створки очень важны для общей конструкции и долговечности окна. Крайне важно, чтобы виниловые оконные створки были многокамерными, сваренными плавлением и усиленными, чтобы они не деформировались со временем. Деформированная оконная створка может привести к протечке окна и неправильному запиранию. Конструктивное армирование определяет качество окна. Например, створки Stanek Windows полностью армированы со всех четырех сторон с помощью непроводящего армирования FIBERMAX™. Эта функция обеспечивает превосходную структурную прочность против провисания, изгиба и деформации.

Как узнать, есть ли у вас проблема с оконной створкой

Поскольку оконные створки являются важной частью оконного дизайна, крайне важно, чтобы они работали должным образом. Если окно застряло и не может открываться и закрываться, это может указывать на проблему с выравниванием. Обычно это можно решить с помощью незначительных корректировок, но если нет, вам может потребоваться заменить оконную створку или окна. Если ваши окна не менялись в течение нескольких лет, то, возможно, имеет смысл приобрести новые окна для вашего дома. Хотя первоначальная стоимость может быть высокой, новые окна могут снизить ваши счета за электроэнергию, повысить общую стоимость и снизить привлекательность вашего дома.

Деревянные окна

В старых домах с деревянными окнами часто возникают такие проблемы, как вздутие, гниение или усадка древесины. Это может привести к тому, что окно будет трудно перемещаться вверх и вниз. Однако благодаря новейшим технологиям виниловых окон домовладельцы теперь могут наслаждаться внешним видом традиционных деревянных окон без проблем, связанных с деревом. Например, окна Stanek с внутренней отделкой под дерево обладают всей красотой дерева, но неприхотливы в уходе и долговечны, как винил.

Алюминиевые окна

Во многих старых домах установлены алюминиевые окна. Они были особенно популярны в 1960-х годах, но многие домовладельцы столкнулись с проблемами, когда алюминий окислялся. Алюминий также способствует потоотделению и образованию конденсата внутри оконных стекол. Сегодняшние виниловые окна намного лучше, поскольку они достаточно прочны, чтобы противостоять любым погодным условиям, включая солнечное тепло.

Сменные виниловые окна

Хотя замена оконных рам может быть временным решением, установка новых энергосберегающих окон обеспечит наилучшие эксплуатационные характеристики в долгосрочной перспективе. Как правило, конструкция створки, изготовленная по индивидуальному заказу, обеспечивает точную посадку и часто на 100% не требует обслуживания. Сменные виниловые окна от Stanek Windows созданы для вашего дома и предлагают структурное усиление, что позволяет вашим новым окнам быть энергоэффективными и долговечными.

Некоторые дополнительные соображения при покупке сменных окон:

Важно работать с уважаемой компанией, которая работает в бизнесе в течение значительного периода времени и может предложить рекомендации.

Высококачественное сменное окно с усилением конструкции обеспечивает лучшую защиту от взлома, поскольку оно прочнее и надежнее.
Новые сменные окна легче мыть, и они прослужат вашей семье долгие годы.

Хотите узнать больше о том, что нужно знать при замене окон? Узнайте больше здесь.

Если вы готовы приобрести сменные окна для своего дома, запросите бесплатную оценку дома в Stanek Windows сегодня.

Узнайте больше о Наши сменные окна

Вас также может заинтересовать:

Характеристики окон, на которые следует обращать внимание при покупке нового дома
3 преимущества сменных окон для дома
Как подготовиться к замене Windows
5 главных признаков того, что пришло время заменить вашу домашнюю Windows
Доступны ли сменные окна с декоративным стеклом?

Предыдущий пост << >> Следующий пост

Что такое оконная створка? Как это проверить? Выполняйте надлежащее техническое обслуживание

Оконная створка является важной частью конструкции любого стандартного окна. Створка способствует функциональности, внешнему виду и устойчивости окна.

Понимание того, что такое оконная створка, как за ней ухаживать и на что обращать внимание при осмотре оконной створки, важно для ухода и постоянного обслуживания ваших окон.

Вот что должен знать каждый домовладелец и что мы рассмотрим:

Что такое оконная створка?
Как выглядит оконная створка?
Почему важна оконная створка?
Как работают оконные створки?
Когда менять створку окна
Когда требуется замена Windows?

Как ухаживать за створкой окна
