Башенный кран — поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни.

Основное назначение башенного крана — обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ.

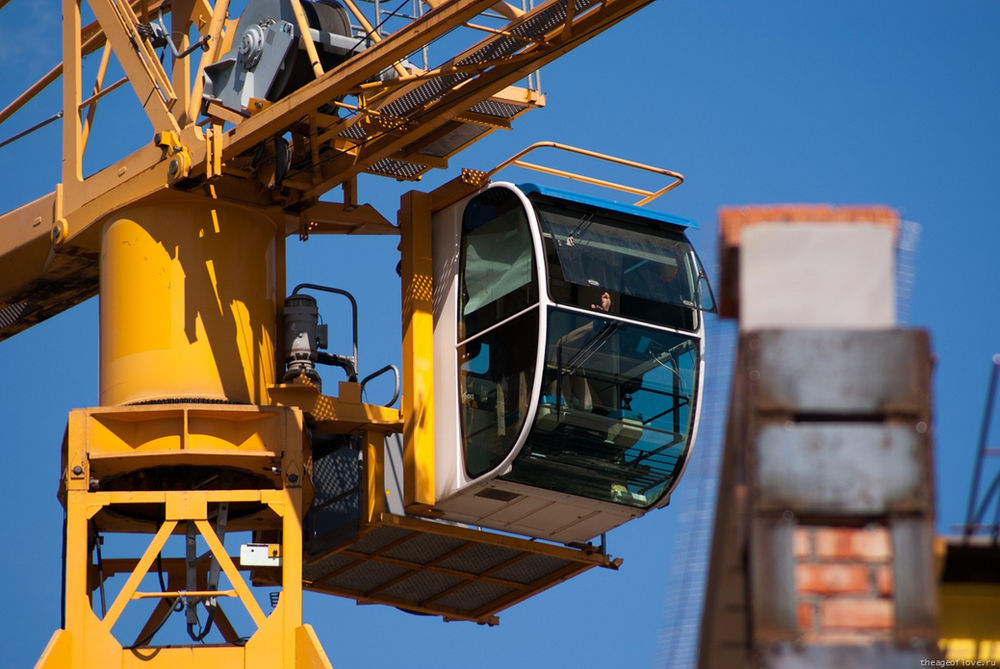

Устройство кабины управления башенного крана

Кабина башенного крана состоит из двух полусфер, одна из которых прочно закреплена на основании, а вторая прозрачная, обеспечивающая достаточный обзор, соединена с первой шарнирами и может быть поворотной относительно вертикальной оси кабины.

Кабина управления башенного крана укомплектована кнопочными органами рукояток, при помощи которых ведется дистанционное управление как поворотными полусферами крана, так и механизмами, навесным оборудованием и всем краном в целом.

Закрытые кабины управления башенным краном «ПетроКаб» обеспечивают беспрепятственный обзор оператору за наблюдаемыми объектами, а также его полную безопасность и комфортные условия работы в любое время года.

Фото кабины башенного крана, Вы можете посмотреть на нашем сайте. Вашему вниманию представлены несколько вариаций кабин башенного крана с возможностью добавления различных опций по индивидуальному заказу.

Конструкция кабины крановщика сделана из стальных трубчатых секций, сваренных с помощью электросварки.

Покрытие внешней и внутренней конструкции кабины управления краном сделано из стальных листов, толщиной 2,5 мм, формирующих прочный каркас, способный выдерживать большие механические нагрузки и вибрации.

Полости заполнены утеплителем (минеральная вата) толщиной 50 мм.

Пол сделан из многослойных съемных панелей и покрыт диэлектрическим ковриком. Кабели и провода проходят под поверхностью пола. В подпольном пространстве предусмотрен тоннель для прокладки кабельных трасс, необходимых для подключения электрооборудования, размещенного в колонках кресла-пульта.

Окна прозрачные и могут быть выполнены из триплекса или каленого стекла. В отдельных случаях возможна установка стеклопакетов из этих материалов.

Предусмотрено открытие фронтального верхнего окна и боковых верхних окон на газовых пружинах. Стекла установлены при помощи прижимных уголков, позволяющих произвести легкую замену стекла изнутри крановой кабины. Для безопасности применяется тройное ограждение всех стекол по периметру кабины.

Защитные решетки на нижних стеклах состоят из двух частей: верхние – съемные для возможности очистки стекла, нижние – несъемные.

Лампа на потолке 2×18 Вт с выключателем, питание 220 В. Лампа подключена проводами, которые выведены под пол.

Возможно лакирование и покраска по выбору Заказчика в соответствии с классификацией цветов RAL. Согласно требованиям ГОСТ: внешняя поверхность – желтая RAL 1003, внутренняя – серая RAL 7047.

Кабина крановщика устанавливается на амортизаторы.

Возможные опции кабин крановщика башенного крана

• Неповоротный кресло-пульт КП-3 (ширина колонок 300 мм)
• Поворотный кресло-пульт КП-4-250 (ширина колонок 250мм)
• Поворотный кресло-пульт КП-5 (без тумб)
• Неповоротный кресло-пульт КП-6 (ширина колонок 250 мм)
• Поворотный кресло-пульт КП-8 с обогревателями (общая мощность 4 кВт)
• Поворотный кресло-пульт КП-9 с пластиковыми тумбами
• Поворотный кресло-пульт ZR-12
• Поворотный кресло-пульт Компакт (ширина колонок 150 мм)
• Кондиционер Сплит-система на 2,5 кВт, 220В
• Оконный кондиционер на 2,5 кВт, 220В
• Двойное остекление 6+10+6мм  (требуется при низких температурах)
• Дворник-пантограф с бачком омывателя
• Обогрев: тепловая завеса 3 кВт, 220В
• Тепловентилятор 2 кВт, 220В
• Входная съемная площадка с калиткой: 1,1×1,0×1,6м (пол из рифленки)
• Лестница
• Решетчато-прессованный настил входной площадки
• Концевой выключатель калитки входной площадки ВПК- 2112
• Автоматические рулонные шторы на все окна
• Зеркало заднего вида
• Откидное сидение стажера
• Комплект (светильник, розетка, огнетушитель с кронштейном, крючок для одежды, карман для документации)
• Устройство эвакуации крановщика «САМОСПАС»
• Металлический карман для документации.
• Огнетушитель с креплением.
• Крючок для одежды.
• Металлический термос для питья с креплением.
• Электрический шкаф согласно предоставленной Заказчиком электрической схемы
• Джойстики управления и прочие элементы управления и контроля согласно предоставленной Заказчиком электрической схемы.
• Радио, CD-проигрыватель.
• Металлическая аптечка





Смотреть больше фотографий

Скачать ОПРОСНЫЙ ЛИСТ на изготовление крановой кабины

Как устроена кабина башенного крана — все про устройство кабины

При выполнении строительных работ на крупных объектах и необходимости осуществлять погрузку крупных контейнеров используется башенный кран. В ситуации с большой высотой и стоимостью как оборудования, так и грузов, перемещаемых при помощи крана, инженеры позаботились о точности и удобстве управления. Башенные краны в любое время года работают на открытом воздухе, что обусловило необходимость использования выносной и встроенной конструкции.

• Выносные кабины имеют следующие особенности:
• размещение конструкции вне основы крана;
• может быть оформлена как самостоятельный узел;
• допускается демонтаж для ремонта без разборки всего крана.

Встроенная конструкция отличается:

• кабина является частью конструкции как неразъемное соединение;
• необходимость ремонта с частичным демонтажем всей конструкции;
• отсутствие возможности утепления из-за наличия щели в потолке и полу. Через отверстие пропускается грузовой канат.

В кабине башенного крана лобовое стекло сделано во всю высоту конструкции из-за необходимости контролировать движение механизма без потребности вставать с места. Угол обзора дает возможность видеть куда движется крюк. Для выполнения работ в темное время суток предусмотрен мощный фонарь, защищенный противоударным стеклом.

Органы управления

В передней части кабины или по бокам находится приборная панель, позволяющая выполнять все функции. Современные модели кранов оборудованы мониторинговыми системами. Они подают звуковой сигнал оператору, который приближается близко к границе рабочей зоны. Благодаря этому специалист своевременно остановит поворот. Новые модели кабин позволяют управлять краном удобно – кнопки и руки находятся на самом кресле, что снижает утомляемость после работы и сокращает вероятность совершения ошибки. Другие преимущества современных моделей кабин:

• возможность настройки смещения сидения – назад или вперед;
• регулировка подклокотников;
• настройка наклона сидения.

Контроль параметров крана выполняется при помощи сенсорных кнопок и дисплея, на который выводятся все важные показатели. Экран не засвечивается при ярком солнечном свете. Смотреть на дисплей можно под любым углом.

Комфорт операторов

Рабочее место оператора крана больше не является исключительно ограниченным пространством, где сотруднику нужно быть сконцентрированным исключительно на перемещении грузов. После входа внутрь кабины оператор может разместить свои вещи в специальный отсек, предусмотренный конструкцией. Например, там может находиться верхняя одежда и еда. Вдобавок к этому актуальные модели имеют:

• радиоприемник, позволяющий слушать не только шум ветра на высоте и стройплощадки, но и различные станции. Дополнено радио динамиками с достаточной мощностью;
• держатель для напитков. В него можно установить банку, большой станка или бутылку до 1,5-2 литров в зависимости от исполнения емкости;
• разъемы USB для зарядки мобильных устройств;
• розетка для питания и подзарядки.

Для работы в теплое время года предусмотрен кондиционер, дающий возможность оператору пребывать в кабине без риска получить тепловой удар, учитывая длительное нахождение на высоте. При работе зимой всегда можно включить блок отопления. Циркуляцию воздуха обеспечивает вентиляционная система.

Башенные краны Liebherr обладают всеми необходимыми качествами, которые позволяют выполнять работу качественно и удобно. Устройство кабины кранов данной компании соответствует указанному описанию. Строительство будет успешным благодаря надежным кранам и кабинам.

Осмотр башенного крана Liebherr EC-H 550

Хотите получить бесплатную консультацию?

Оставьте свои контакты и мы свяжемся с вами

Кабина крана

LiCAB®: Кабина башенного крана Liebherr

• Дом
  • О компании Либхерр
  • Продукты
  • Новости
  • Карьера
  • Журнал
  • Годовой отчет
• Продукты
  • Охлаждение и заморозка
  • Строительные машины
  • Горное оборудование
  • Мобильные и гусеничные краны
  • Технология обработки материалов
  • Морские краны
  • Аэрокосмические и транспортные системы
  • Зубчатая техника и системы автоматизации
  • Компоненты
  • Отели
  • Вложения
• org/ListItem»> Строительные машины
  • Земляные работы
  • Глубокий фундамент
  • Башенные краны
  • Бетонная технология
  • Строительные машины на все случаи жизни
  • Продажи и обслуживание
  • Экскаватор
• Башенные краны
  • Быстромонтируемые краны
  • Верхнеповоротные краны
  • Мобильные строительные краны
  • Башенные краны в действии
  • Услуги и решения
  • Башенный кран Litronic
  • Кабина крана LiCAB
• Кабина крана LiCAB

Новая кабина крана с улучшенной эргономикой, размерами, обзорностью и комфортом.

БОЛЬШЕ КОМФОРТА И БОЛЬШЕ ПРОСТРАНСТВА

LiCAB ^® предлагает целый ряд функций, позволяющих каждому оператору крана чувствовать себя как дома, когда он на работе. LiCAB ^® с площадью пола 2,35 м² имеет больше места, чем любые предыдущие кабины кранов с плоским верхом. Хорошо спроектированная, аккуратная внутренняя структура, новая подставка управления, которую можно настроить индивидуально, и множество других функций обеспечивают идеальное рабочее место.

НЕОГРАНИЧЕННЫЙ ХОРОШИЙ ВИД

Помимо размера, одной из главных особенностей кабины крана является качество обзора, который она обеспечивает. Даже снаружи видно, что LiCAB ^® был полностью переработан с особым вниманием к улучшению видимости. Изменения в дизайне и материале привели к увеличению площади обзора на 25%.

ХОРОШАЯ ВИДИМОСТЬ

LiCAB ^® обеспечивает четкий и безопасный обзор спереди и снизу: Кабина имеет защитное остекление вместо раздражающей распорки, предотвращающей выпадение оператора. Это позволяет оператору крана всегда иметь идеальный обзор площадки, повышая безопасность персонала и машины.

ПРОДУМАННАЯ ПЛАНИРОВКА И ПРАКТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кабина крана LiCAB ^® не только больше, но и имеет продуманную компоновку. В дополнение к четким отделениям, например, для инструкции по эксплуатации, крановщик имеет несколько лотков для хранения, чтобы поддерживать порядок на своем рабочем месте. Больше места также означает больше комфорта. Комплектация LiCAB ^® достаточно обширна.

МЕСТО ДЛЯ ХРАНЕНИЯ

LiCAB ^® имеет много места для хранения и практичных складских помещений.

РАЗЪЕМЫ

В кабине крана есть три розетки 220 В и три порта USB.

РАДИО

То же качество на высоте, что и дома: встроенное радио создает приятную атмосферу.

ДЕРЖАТЕЛЬ ДЛЯ НАПИТКОВ

Встроенный держатель для напитков надежно удерживает банки и бутылки.

ПРЕВОСХОДНЫЙ СТАНДАРТ УПРАВЛЕНИЯ

На рабочем месте необходимы идеальные условия, чтобы персонал мог сконцентрироваться и быть эффективным в течение всего рабочего дня. LiCAB ^® обеспечивает крановщику все необходимое для комфорта.

ИНДИВИДУАЛЬНО РЕГУЛИРУЕМАЯ СТОЙКА УПРАВЛЕНИЯ

Стойку управления можно эргономично отрегулировать в соответствии с индивидуальными потребностями каждого крановщика – наклоняя, сдвигая и регулируя подлокотники.

РЕГУЛИРОВКА СИДЕНЬЯ

УГОЛ СИДЕНЬЯ

РЕГУЛИРУЕМЫЕ ПОДЛОКОТНИКИ 5

УМНАЯ ОПЕРАЦИОННАЯ СИСТЕМА

Хорошая видимость в кабине зависит не только от больших обзорных площадей, но и от логического и простого управления. Кран управляется с помощью рычагов управления, а прочные мембранные клавиши легко доступны для настройки кабины (например, системы отопления и кондиционирования воздуха и стеклоочистителей). Все настройки координируются с помощью центрального сенсорного дисплея. Все объединено в сеть, что означает, что каждый элемент управления отображает одну и ту же информацию в одно и то же время.

МЕМБРАННЫЕ КЛЮЧИ

Эргономичные мембранные клавиши легко доступны в любое время.

СЕНСОРНЫЙ ДИСПЛЕЙ

Наклон и поворот сенсорного дисплея регулируются индивидуально.

TC-OS

Простая навигация по меню, четкие элементы управления, интуитивно понятное представление и большая гибкость в представлении содержимого — это означает, что пользовательский интерфейс Tower Crane Operation System TC-OS делает работу, обслуживание и масштабирование на кране безопасным и эффективный.

РЫЧАГИ УПРАВЛЕНИЯ

Индивидуальные рычаги управления и подлокотники для поддержания необходимой чувствительности в течение дня.

ПРИЯТНАЯ АТМОСФЕРА КАБИНЫ

LiCAB ^® имеет обширную, пересмотренную концепцию вентиляции. В общей сложности десять регулируемых вентиляционных отверстий позволяют индивидуально регулировать потоки нагретого или охлажденного воздуха – как под пультом управления, так и на потолке. Блок обогрева и кондиционирования воздуха, а также концепция вентиляции позволяют быстро достичь и поддерживать требуемую рабочую температуру – либо за счет кондиционирования воздуха, либо за счет обогрева.

Fast Access

к настройкам кондиционирования воздуха

Воздушные вентиляционные отверстия

можно направить в окна или на рабочем месте

Легкое обслуживание

. быстрое обслуживание

ИДЕАЛЬНЫЙ КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ВСЕХ

LiCAB ^® доступен в трех различных версиях оборудования. Даже базовая версия обеспечивает высокий уровень комфорта и улучшенную эргономику. Мы можем предоставить идеальную версию для любой климатической зоны, будь то жаркая или холодная. Наш LiCAB ^® Air и LiCAB ^® Air Plus используют новую концепцию кондиционирования воздуха.

Таблица с возможностью прокрутки

	Базовый	Воздух	AirPlus
Эргономичная регулируемая стойка управления	•	•	•
Регулируемый сенсорный дисплей с ОС TC-OS	•	•	•
Мембранные клавиши в легком доступе (двойная конструкция) 902:30	•	•	•
Отопление	•	•	•
Система кондиционирования воздуха		•	•
Десять регулируемых вентиляционных отверстий	•	•	•
Окна с теплоизоляцией			•
Распашные окна (спереди)	•	•	•
Боковые окна на петлях			•
Защита от солнца (тонированные стекла, солнцезащитные шторки на лобовом и потолочном окнах)	•	•	•
Два передних стеклоочистителя	•	•	•
Светодиодное освещение кабины с регулируемой яркостью	•	•	•
Функция таймера для настроек кондиционера	•	•	•
Три порта USB	•	•	•
Три розетки 230 В	•	•	•
Радио с Bluetooth и устройством громкой связи	•	•	•
Поверхности для хранения и различные кронштейны	•	• 902:30	•

• Список желаний

• 0 Сравните список

Ваш список желаний включает:

• Товаров: 0

Посмотреть полный список желаний

Недавно добавленный: В вашем списке желаний нет товаров.

Этот продукт недоступен в выбранном диапазоне. Измените диапазон, чтобы удалить товар отдельно из списка желаний.

Конструкция кабины башенного крана

При выполнении строительных работ на больших площадках и необходимости загрузки крупногабаритных контейнеров используется башенный кран.

В ситуации с большой высотой и стоимостью как оборудования, так и грузов, перемещаемых краном, инженеры заботятся о точности, обеспечивая при этом простоту эксплуатации. Башенные краны работают на открытом воздухе в любое время года, что обуславливает необходимость использования выносной и встроенной конструкции.

Кабина башенного крана имеет ветровое стекло во всю высоту из-за необходимости управления движением механизма без необходимости вставать

Угол обзора позволяет оператору видеть, куда движется крюк. Для работы в ночное время доступен мощный прожектор, защищенный ударопрочным стеклом.

В передней части кабины или по бокам есть приборная панель, позволяющая оператору выполнять все функции. Современные модели кранов оснащены системами контроля

Они подают звуковой сигнал оператору, когда приближаются к краю рабочей зоны. Благодаря сигналу оператор вовремя остановит поворот. Новые модели кабин позволяют комфортно управлять краном: кнопки и ручки находятся на самом кресле, что снижает утомляемость при работе и снижает вероятность совершения ошибок.

Другие преимущества современных моделей кабин:

▪️ Смещение сиденья можно установить назад или вперед

▪️ Регулировка подлокотника.

▪️ Регулировка наклона сиденья.

Параметры крана контролируются сенсорными кнопками и дисплеем, на котором отображаются все важные показатели. Экран не бликует на ярком солнце. Оператор может смотреть на дисплей под любым углом

Рабочее место крановщика больше не является замкнутым пространством, где ему необходимо сосредоточиться исключительно на перемещении грузов.

После входа в кабину оператор может разместить свои вещи в специальном отделении, предусмотренном конструкцией.
