Часы из дерева — Мастер-класс — LiveJournal

pingvin_man

May 20th, 2013, 09:43 am

Часы из дерева

Оригинал взят у pingvin_man в Часы из дерева

Идея создать часы из дерева висела в голове очень долго, зрела так сказать.
В то время я работал на деревообрабатывающем заводе грех было не воспользоваться возможностью сделать что-то для себя.
Итак, порывшись в сети нашёл несколько сайтов, где предлагали купить уже готовые чертежи\модели. На одном из сайтов в доступе лежали чертежи в формате PDF. Можно было и купить, но было интересно отстроить самому, при необходимости внести изменения в чертежи.
Сам сайт : http://www.woodenclocks.co.uk/index.htm

Внешний вид:

Схема сборки:

Схема работы анкерного механизма:

Модель, отстроенная в PowerShape:
разбивка по заготовкам:

Сборка:

Всю обработку писал, естественно, сам.

Обработка писалась в PowerMILL.
Обработка циферблата и мелких делатей.

Написание обработки для шестерён.

Часы делал из ореха и из дуба. Из ореха рама, циферблат, стрелки, некоторые мелкие детали. Орех применялся толщиной 16мм.
Из дуба все шестерни. Заготовка так называемая «палуба» — это шпон толщиной 3мм клеится между собой под прессом и калибруется в размер 8мм. Делал из переклееного материала, т.к. считал что переклейка будет более прочной и менее подверженой короблению.
Оси покупал в магазе, толщиной 6, 8 и 10мм из бука. На заводе нет оборудования для изготовления такой мелочи ).

Вся обработка производилась на станке FlexiCAM. Это такой не маленький станок, на фото обрабатывается лист фанеры 2,5 * 1,5 метра. На фото другие совершенно детали, о них возможно как нидь в другой раз. Обработку на станке тоже сам делал, не доверил оператору. Но, как то руки были заняты и фотоаппарата под рукой не было, поэтому фото самой обработки на станке нет ((.

Заготовки после станка:

Отшкуреные шестерни

Первая сборка

А это мелкий помошник. Схватил половинки рамы и давай с ними бегать. Кричит — Я трактор!
После него пришлось одну из половинок клеить. Благо — дерево хороший материал, даже не найти где клеил после склейки.

Сухая сборка

Вид сбоку.
Вот в этой версии ещё нет ни одной металлической детали. Я когда только читал сайт автора, то он упоминал, что не следует делать оси из дерева, с ними будут проблемы, но тогда это как-то пропустил мимо.

Крохотная секундная стрелка

Все детали покрывал тиковым маслом. Масло не меняет фактуру материала, а высвечивает , делает более насыщенным цвет. Ну, и детали становятся немного матовые. Мне масло нравится больше, чем лак.

Блоки для подвешивания груза.

Если груз крепить прямо к часам, то завода будет хватать часов на 12. Но, этого мало и такой конструкции мешал стол под часами. Я пустил верёвку на потолок и в угол, где груз никому не мешает.

Применил полиспаст ). В итоге, завода хватает на пару суток. Когда груз у пола — мелкий любит попинать его, подёргать ))). Ругаю.

Материал полосатый — это я брал обрезки от заготовок на заводе. Такой материал — переклейка ореха и клёна называется ламинат. Из него делают приклады, получаются красивые очень. Но, это как бы эксклюзив. Обычно это орех под масло или бук под покраску.

После покрытия маслом выяснилось, что часы не хотят ходить. Просто отшкуреные ходили без проблем, а потом начали останавливаться. Пришлось притирать все оси к отверстиям, смазывать графитом. Вообще, на следующих часах везде поставлю подшипники, ну его в ж… такие проблемы.

Анкер поближе.
Пока регулировал — увлёкся и срезал лишнее. Пришлось на один из зубов анкера наклеивать чутка мяса.

Анкерное колесо
Вообще, часы — это штука, которая требует точности и аккуратности при изготовлении. Если где-то не зачистил зуб, оставил заусенец — будут останавливаться.

Окончательная сборка
В конструкцию автора пришлось внести изменения касающиеся механизма завода. Брайан предлагал завод делать ключом. Первоначально я так и сделал, но за месяц эксплуатации понял, что если не переделать , то часы в итоге будут стоять. Представьте, чтобы завести на сутки нужно сделать 24 оборота колеса, на которое наматывается нить. 24 оборота — это 48 движений рукой по полоборота.
С учётом того, что часы вешаются высоко — рука просто банально устаёт. Я переделал так, чтобы тянешь за чёрный шнур — часы заводятся. Быстро и просто.

Подготовка места для крепления на стене

Установка на стене. Стена оказалась не ровная, пришлось верхнюю точку крепления отодвигать на несколько миллиметров от стены, иначе маятник касается внизу стены.

Установка блоков, пропускаем шнур через блоки

Заготовка для груза. Пока что грязная труба, чтобы доделать не хватило свинца внутрь. Вообще для работы часов хватает груза в полтора килограмма. Планирую груз подвесить на тройной полиспаст, чтобы завода хватало на трое суток, соответственно, груз нужно будет где-то в 4 кг. Трубу нужно будет немного укоротить, но не намного. В итоге длина будет где-то 330 мм.

Ну, и что в итоге получилось, несколько фоток.

Многие думают, что деревянные часы — это не точные часы. Нет, это не так. Это механизм, всё завязано на движении маятника, а значит на силе притяжения. Я перестал их подстраивать, когда точность стала где-то 30 сек в сутки. Я не стал встраивать в маятник металлический пруток с резьбой, а груз просто ходит по дереву с натягом. Если встроить пруток с резьбой, то можно отрегулировать до точности в секунды.

Цель при изготовлении была сделать красивую и полезную вещь, а не делать хронометр ))).

Что было неожидано — часы довольно громкие. Т.е. они висят на кухне и ночью слышно их в комнате )). Это причина, почему они висят на кухне. Жона ругалась. Они ей вообще не понравились
Но, мне нравится. И нравится как они тикают.
Они создают своим мерным ходом уют.

Видео можно засмотреть на страничке в моём мире.
http://video. mail.ru/mail/p_v_eroschev/122/126.html
Здесь это первый пост, а там довольно много всего, фоток с работы и т.д.
Кому интересно — милости просим )

Засим всё.

Часы из дерева сделать самому своими руками: хэндмейд в интерьере

Настенные часы – это очень практичная деталь интерьера. На кухне они дают возможность следить за временем, не отвлекаясь от приготовления пищи и не включая для этого телефон (тем более что руки во время готовки могут быть в муке, масле или еще чем-нибудь). Расположенные в комнате, они позволяют быстро узнать время, не залезая в карман за мобильником. Любители экостиля могут сделать часы из дерева своими руками.

Чем хороши деревянные часы

Дерево – особенный материал, предметы из него имеют ряд преимуществ:

Натуральность.
Невысокая себестоимость (при условии, что изделие сделано своими руками, ведь обработка мастером зачастую оказывается довольно дорогой, особенно, если это индивидуальный заказ).
Оригинальность. Многие любят рассматривать предметы интерьера из натурального дерева, однако далеко не все решаются держать такие вещи в своем доме.

Часы, сделанные из можжевельника или другого целебного дерева, будут обеззараживать воздух. Для этого они не должны быть покрыты лаком. Вид будет более натуральный, если хорошенько пройтись шкуркой по поверхности.

Если делать часы из спила дерева своими руками, можно оставить слой коры. Это придаст изделию более натуральный вид.

Как выбрать дерево

Первым делом следует определиться с видом. Будет ли это липа, достаточно мягкая и легкая в обработке, твердый дуб или целебный можжевельник? Можно выбрать то, что проще достать или купить, а потом покрыть морилкой под желаемый вид.

После выбора вида следует найти подходящий материал. В этом деле есть несколько возможных вариантов:

Приобрести готовый спил на лесопилке, в сувенирных или специализированных магазинах, возможно также через интернет.
Сделать его самостоятельно, если есть подходящий пень или чурбан, бензопила и умение ею пользоваться.
Дождаться, пока будут проводиться ежегодные санитарные спилы деревьев, и попросить рабочих отпилить нужный кусок. Либо взять у них целый чурбачок и дальше действовать в соответствии с п. 2.

Как подготовить материал

Прежде чем делать часы из дерева своими руками, следует потратить время на подготовку к работе. После того, как материал найден, следует оставить его в сухом месте на две недели, чтобы он высох. В этом нет необходимости, если спил покупался в магазине, однако даже приобретенное на пилораме дерево может быть сырым. Если же материал брался от свежеспиленных деревьев, уровень влаги в нем во много раз выше допустимого. Такая заготовка, не высушенная предварительно, не должна браться в работу.

Если пренебречь сушкой дерева, в готовых часах могут образоваться трещины. В худшем случае, спил расколется, и вся проделанная работа будет испорчена, придется начинать все заново.

Материалы и инструменты

Нет ничего сложного в том, чтобы сделать часы из дерева своими руками при наличии качественного сырья и инструментов. Что необходимо приготовить до начала работы:

Сухой спил.
Механизм часов (можно разобрать старые или купить дешевые).
Краску либо выжигательный аппарат (если цифры планируется не рисовать, а выжигать).
Ножницы.
Изоленту или бумажный скотч (малярный).
Термопистолет с горячим клеем.
Наждачную бумагу мелкой зернистости или шлифовальный аппарат.
Молоток и зубило.

Можно избежать неприятной ситуации, когда в процессе работы вдруг выясняется, что чего-то не хватает, если заранее составить список необходимого и свериться с ним.

Как сделать часы из дерева своими руками

Чтобы не усложнять себе жизнь, ошкуривая спил или подготавливая циферблат после установления механизма, важно соблюдать правильную последовательность действий:

Просверлить отверстие для стрелок в центре спила.
Зубилом и молотком проделать углубление для механизма с обратной стороны.
Обработать циферблат и углубление наждачной бумагой или шлифовальной машинкой.
Установить механизм, прикрепить его изолентой и зафиксировать короб, в котором он находится, с помощью термопистолета.
Нарисовать или выжечь цифры на циферблате.
Установить стрелки.
Установить крепление с обратной стороны, чтобы часы можно было повесить на стену.

Потратив не слишком много времени и сил, можно сделать часы из дерева своими руками. Вещь, выполненная вручную в единственном экземпляре, гораздо более интересно смотрится, чем продукт массового производства.

Разнообразие деревянных часов

Часы из спила – это один самых простых вариантов. По аналогии с ними можно сделать не из поперечной, а из продольной плашки. Изделие получится неправильной формы, поэтому важно подбирать материал так, чтобы продольный срез был красивой формы.

Есть множество вариантов, как сделать красивые часы из дерева. Настенные, своими руками, сделанные для себя или в подарок, они долго будут радовать своих владельцев.

Возможные варианты оформления деревянных часов:

Выпилить из мебельного щита основу нужной формы.
Сделать нестандартные обозначения цифр. Например, в виде монет или деревянных шариков. Можно обойтись совсем без цифр и их обозначений

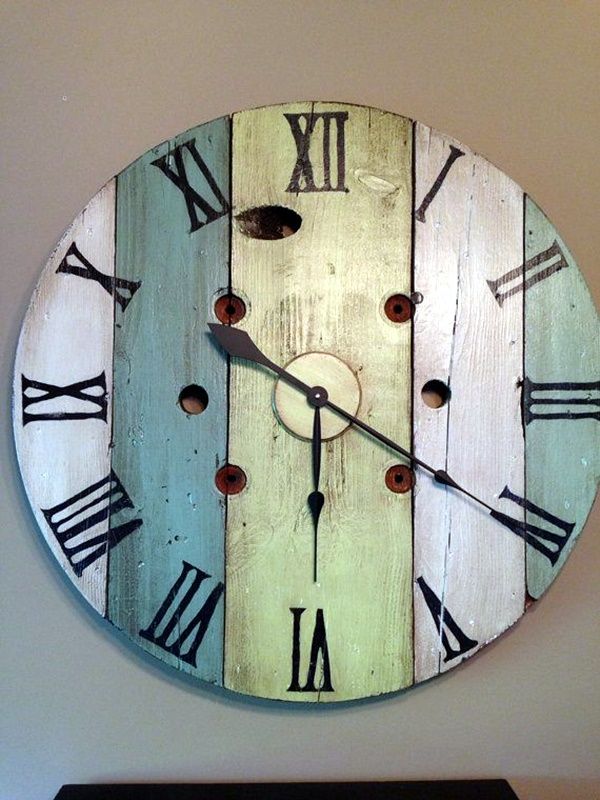

Взять много тонких плашек или деревянных линеек, скрепить их так, чтобы получилась объемная окружность толщиной, равной короткой стороне плашки. Получится оригинальный циферблат.
Можно использовать в качестве циферблата бересту, растянутую в рамке из очищенных от коры красивых веток.

Умельцы могут сделать более сложные часы из дерева своими руками.

Чертежи механизма можно найти в интернете на специализированных ресурсах. Для того, чтобы создавать подобные модели, надо обладать определенным опытом и умениями. Более простые варианты, описанные выше, может сделать любой человек, имеющий такое желание и немного терпения.

Настенные часы своими руками — уникальные способы украшения своими руками. Часы из дерева, виниловых пластинок, из столовых приборов, текстиля. Пошаговый мастер-класс, как сделать часы в технике декупаж

В дизайне интерьера жилого помещения каждая деталь, каждый незначительный элемент играет важную роль. А оформлению стен отводится особое значение.

В нашей теме пойдет речь о настенных часах — об их ремонте, украшении и даже о создании собственноручно эксклюзивных настенных часов.

Все необходимые материалы возможно найти в специализированных магазинах и салонах. А идеи можно обдумать, глядя на всевозможные фото настенных часов, изготовленных своими руками.

Содержимое обзора:

Многочисленные идеи
Из дерева
Декупаж
Квиллинг
И даже гипс…
Янтарь
Фото настенных часов своими руками

Многочисленные идеи

Действительно, идей создания настенных часов безграничное количество.

Безусловно, ремонт качественных настенных часов своими руками — важное и нужное дело, но все же создание чего-то нового и оригинального всегда имеет свой собственный шик.

Таким образом, настенные часы в ваше жилище можно сделать из картона, пуговиц, дерева, ракушек, кухонной утвари, старых пластинок и даже из брендовой обуви…

Если говорить о технике исполнения, это может быть декупаж, квиллинг, резьба по дереву, фьюзинг, а также… вязание.

На самом деле, идей для воплощения их в жизнь, невероятно много. Требуется лишь проявить усидчивость и трудолюбие, ну и немного дать волю для своей фантазии.

Из дерева

Настенные часы из дерева своими руками, выполненные со вкусом, являются признаком стиля вашего интерьера и подчеркивают его статусность.

Наиболее простой вариант, но при этом безумно обаятельный, а еще экологичный — это оформить часы из древесного спила:

Отпиливаем спил от ствола дерева, тщательно его шлифуем.
Вынимаем часовой механизм из самых простых часов.
Если есть необходимость, выжигаем либо вырезаем цифры. Кстати говоря, циферблат без цифр выглядит не менее эффектно.
В центре просверливаем отверстие для стрелок.
Сзади спила вырезаем выборку для часового механизма и монтируем его.

Декупаж

Нельзя было упустить такой интереснейший раздел. Итак, декупаж настенных часов своими руками…

Здесь лучше всего за основу брать готовый магазинный шаблон с его готовым механизмом, самой заготовкой и основой стрелок.

Часы могут быть удачно декорированы с помощью напечатанных романтических узоров, специальных красок, клея, а также дополнительных элементов.

Главной задачей часов, выполненных таким методом считается наполнение интерьера романтическим настроем, немного легким и воздушным.

Квиллинг

Квиллинг — это самое настоящее искусство, основой которого являются трубочки из цветной бумаги.

В процессе творчества трубочки сворачиваются, чтобы получить любую картинку, это могут быть представители флоры и фауны, а также части неживой природы. За основу могут быть взяты деревянные часы, на них прекрасно клеится бумага.

И даже гипс…

Самым искусным мастерам можно посоветовать выполнить часы из гипса. Во-первых, они выглядят необычайно дорого и шикарно. Во-вторых, гипс — это практичный природный материал.

Как сделать стол своими руками: материалы и инструменты для работы. Чертежи будущего стола, особенности сборки. ТОП-100 фото популярных вариантов самодельных столов — кухонного, журнального, письменного
Как сделать зеркало своими руками? Зеркало из бронзы и стали, алюминия, фольги. Пошаговая инструкция с фото: выбор материала, обрезка, серебрение, нанесение защитного слоя
Как сделать столешницу своими руками: материалы и инструменты для работы, сборка опалубки и каркаса, подготовка и заливка бетонного раствора, облицовка столешницы

А дальше декорируем настенные часы самостоятельно по своему собственному вкусу — это могут быть цветы сирени, разукрашенные в нежные тона, могут быть веселые бабочки, а кому-то окажется близка морская тематика.

Янтарь

В советское время часы Янтарь были мечтой, а теперь являются лишь нашей историей. Именно поэтому стоит уделить этому разделу немного времени.

Дело в том, что самым молодым часам с янтарем может быть 25 лет. Из этого следует, что многие из них уже давно в нерабочем состоянии.

Поэтому постараемся произвести самостоятельный ремонт часов из янтаря. Для этого необходимо разобрать старый механизм, промыть детали, высушить их, затем смазать, после всего этого собрать часы и настроить ход.

Первым делом бережно снимаем маятник, затем отсоединяем циферблат и стрелки от основной пластины. Для ремонта часов с боем ОЧЗ требуется всего лишь снять механизм, заточенный между двумя пластинами.

Для промывки следует воспользоваться высоко очищенным растворителем «Калоша», ненужную зубную щетку, а также для прочистки отверстий удобнее взять зубочистки.

Столешница из камня своими руками: пошаговый мастер-класс с фото! Подготовительные работы, создание чертежа, материалы и инструменты
Кресло качалка своими руками: виды кресел-качалок и материалы, процесс изготовления кресла качалки. 75 фото-идей, как самостоятельно сделать красивое и удобное кресло
Напольная вешалка своими руками: материалы и инструменты для работы. Неординарные фото-идеи для создания вешалки — вешалка в виде дерева, вешалки из природных элементов, вешалка в виде лестницы

Смазываются детали по заключению всей сборки, но лишь особым часовым маслом. Для пущей уверенности не мешало бы отыскать схему часов.

Настенные часы невероятно чувствуют свое расположение, ввиду чего тиканье лучше проверять на слух, оно должно быть ровным.

Фото настенных часов своими руками

Помогите сайту, сделайте репост 😉

Часы из спила дерева своими руками. Часы из среза дерева Как сделать часы из спила дерева

В данном материале хочу рассказать, как сделать простейшие часы из спила дерева своими руками.

Перед изготовление часов, первым делом необходимо обзавестись часовым механизмом. Приобрести часовой механизм нет не каких проблем и цены вполне приемлемые. Отталкиваясь от размеров часового механизма начнем изготовление часов. Для циферблата использовали спил березы толщиной 20 мм диаметром 220 мм. У вас естественно, размеры могут отличатся в зависимости от наличия материала.

Фото. 1 Обработанный спил дерева готовим к разметке.

Фото 2. Разметка часового механизма.

Самой сложной, при изготовлении часов можно считать врезку часового механизма в наш импровизированный циферблат — срез дерева.

Фото. 3. Углубление в спиле березы для часового механизма.

Эту операцию проделали угловой шлифмашинкой используя диск для шлифовки, можно и лучше использовать ручной фрезер (под рукой не оказалось), что проще и аккуратней.

Диск для УШМ использованный в работе.

Для оформления циферблата пригодились, обожженные горелкой, спилы веток разного диаметра. Которые были приклеены в предварительно размеченные места.

Оригинальные часы из натуральных материалов в качестве полезного декоративного элемента собственного дома вы можете сделать своими руками. Этот процесс весьма прост и особых навыков работы с деревом или инструментами вам не потребуется. Как именно их изготовить, смотрите в пошаговой инструкции.

Материал

Чтобы сделать часы из спила дерева своими руками, подготовьте:

сам спил;
часовой механизм с батарейкой;
плотный картон;
краску черного цвета;
ножницы;
клейкую ленту;
палочки горячего клея и термопистолет;
шлифовальную машинку или наждачную бумагу;
зубило и молоток к нему.

Спил вы можете приобрести уже готовым либо сделать его самостоятельно, если у вас имеется подходящий пень (сухой, но не трухлявый) и бензопила или подобный ей ручной инструмент.

Шаг 1 . Первым делом вам нужно будет обработать полученный спил. В нем необходимо сделать отверстие под часовой механизм. В данном случае у него была крышка, которая под собой полностью скрывала короб, потому отверстие можно было сделать сквозным.

Если у вас механизм другого плана с помощью молотка и зубила сделайте подобие паза под короб с обратной стороны спила. Делайте его настолько глубоким, чтобы короб полностью в него поместился.

По центру подготовленного паза в месте, где к механизму будут крепиться стрелки, сверлом подходящего диаметра сделайте сквозное отверстие.

Шаг 2 . Возьмите наждачную бумагу и обработайте ею поверхность спила и сам паз. Старайтесь, чтобы заготовка стала максимально ровной и гладкой.

Шаг 3 . Прикрепите часовой механизм клейкой лентой и зафиксируйте пластиковый короб горячим клеем.

Шаг 4 . На картоне распечатайте или нарисуйте от руки цифры циферблата. Аккуратно вырежьте их. У вас получатся шаблоны.

Выложите их на спиле дерева и окрасьте краской из баллончика либо с помощью простой краски и кисти-губки.

Шаг 5 . После высыхания краски закрепите на спиле стрелки и декоративный элемент часов, который скроет коробку.

У вас завалялся кусочек дерева? Давайте сделаем из него часы.

Все необходимое:

Срез дерева.
Акриловые краски.
Часовой механизм.
Аппарат для выжигания (не обязательно).
Кисточки.
Дрель.
Наклейки в виде цифр.

Если ваш срез заранее не обработан, то сделайте это самостоятельно при помощи шлифовальной шкурки. Затем при помощи дрели просверлите подходящее по диаметру отверстие для часового механизма.

Нам понадобилось несколько слоев краски, чтобы достичь ровного цвета.

Когда краска высохла, приступим к цифрам. Так как срез дерева не слишком большой, мы решили сделать всего 4 основные цифры:3, 6, 9, 12. Для этого мы купили наклейки в виде цифр. Отклейте цифры от основы и поэкспериментируйте, где их лучше расположить. Используйте карандаш, чтобы наметить расположение цифр. Не приклеивайте цифры к дереву.

Когда расположение цифр продумано, возьмите оставшийся от них трафарет и нарисуйте по нему цифру на часах при помощи акриловой краски. Мы выбрали черный цвет. Не берите слишком много краски на кисть, чтобы она не просочилась через бумагу и не испортила контур цифр.

Нарисуйте все цифры.

Затем мы взяли аппарат для выжигания и решили сделать небольшой орнамент. Перед использованием аппарат надо нагревать в течение пары минут. Для начала мы сделали линии, соединяющие цифры.

Вот что у нас получилось. В качестве завершающего штриха можно покрыть часы водонепроницаемой прозрачной пропиткой. Это спасет часы от сырости и продлит их жизнь.

Часы готовы, осталось найти им место в доме.

Материал

Чтобы сделать часы из спила дерева своими руками, подготовьте:

сам спил;
часовой механизм с батарейкой;
плотный картон;
краску черного цвета;
ножницы;
клейкую ленту;
палочки горячего клея и термопистолет;
шлифовальную машинку или наждачную бумагу;
зубило и молоток к нему.

Шаг 3 . Прикрепите часовой механизм клейкой лентой и зафиксируйте пластиковый короб горячим клеем.

Выложите их на спиле дерева и окрасьте краской из баллончика либо с помощью простой краски и кисти-губки.

Деревянные часы своими руками — фото и чертежи | Своими руками

Содержание ✓

✓ ОБЗОР ПРОЕКТА
✓ Сначала делается корпус часов
✓ Как сделать кольцо для часов
✓ Как сделать кольцо циферблата
✓ Соедините корпус с кольцом
✓ Часы своими руками – чертежи и схемы

ОБЗОР ПРОЕКТА

Общие размеры, мм: 763x48x552 (высота х глубина х ширина). Вес около 3 кг

Сначала делается корпус часов

Работа над проектом начинается с выбора подходящей ореховой доски, которую необходимо разделить на четыре части, а затем снова склеить вокруг контрастной вставки из клёна с мраморной гнилью (рис. «Детальный вид»).

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

1. Для заготовки корпуса (А) острогайте ореховую доску, придав ей размеры 32x210x915 мм. Отпилите от каждой кромки полосу шириной 38 мм. Остаток заготовки дважды распилите поперёк, отступив 394 мм от каждого торца, и удалите центральный обрезок.

2. Выпилите вставку (В) указанных размеров из древесины контрастного цвета, стараясь подобрать интересный рисунок. Просверлите в центре вставки отверстие для монтажа часового механизма (рис. «Детальный вид»).

Примечание: центральные части корпуса (А) и вставка (В) должны иметь одинаковую ширину, чтобы при склейке корпуса не появились зазоры.

3. Выберите в центральных деталях (А) и вставке (В) ламельные гнёзда, чтобы выровнять заподлицо лицевые стороны. Склейте и зафиксируйте сборку до полного высыхания клея. Затем, также используя для выравнивания ламельные соединения, приклейте к этой сборке боковые детали (рис. 3, фото А). Когда клей высохнет, гладко отшлифуйте заготовку корпуса.

Как сделать кольцо для часов

1. Для кольца (С) возьмите два куска 12-миллиметровой берёзовой фанеры размерами 610×610 мм и склейте их вместе. Когда высохнет клей, проведите диагонали на одной стороне заготовки и отметьте центр. (Эти линии вы сможете использовать ещё раз, когда будете размечать часовые деления). С помощью большого циркуля разметьте окружность диаметром 558 мм и выпилите её ленточной пилой или электролобзиком. Просверлите в центре сквозное 8-миллиметровое отверстие (в него затем будет вставлена осевая трубка часового механизма).

2. Сделайте циркульное приспособление (рис. 1) и закрепите на нём погружной фрезер. Вставьте в цангу 6-миллиметровую фрезу с нисходящей спиралью, включихания клея. Затем, также используя для выравнивания ламельные соединения, приклейте к этой сборке боковые детали (рис. 3, фото А). Когда клей высохнет, гладко отшлифуйте заготовку корпуса.

Читайте также: Деревянные часы своими руками (фото, чертежи изготовление)

Как сделать кольцо циферблата

2. Сделайте циркульное приспособление (рис. 1) и закрепите на нём погружной фрезер. Вставьте в цангу 6-миллиметровую фрезу с нисходящей спиралью, включите фрезер и сделайте фрезой отверстие в приспособлении. Разметив радиусы в соответствии с рисунком, просверлите осевые отверстия в указанных местах.

3. Прикрепите заготовку кольца (С) к подложке двухсторонним скотчем, наклеив полосы по периметру и в центре (это предотвратит сдвиг кольца при фрезеровании и позволит опустить фрезу на всю толщину заготовки, не испортив поверхность верстака). Вставьте в центральное отверстие заготовки шкант длиной 38 мм и наденьте на него циркульное приспособление осевым отверстием с пометкой «внешняя окружность». Отфрезеруйте кольцо по внешнему диаметру (фото С).

4. Переставьте приспособление на отверстие с пометкой «внутренняя окружность», включите фрезер и фрезеруйте заготовку кольца (С) по кругу, как показано на фото D и Е. Удалите центральную часть заготовки

5. Разметьте на кольце (С) двенадцать часовых делений (фото F), просверлите отверстия в каждой точке, отшлифуйте кольцо наждачной бумагой N«220 и вклейте в отверстия короткие ореховые шканты (рис. «Детальный вид»). Тщательно удалите все следы клея. (Шканты должны выступать над поверхностью кольца).

Соедините корпус с кольцом

1. Сделайте второе циркульное приспособление для фрезерования паза в корпусе (рис. 2). Закрепите корпус часов (А/В) на верстаке и отфрезеруйте пазы для кольца (С), как показано на фото G и Н.

2. Опилите корпус(A/В)до окончательной длины на равных расстояниях от центра (рис. 3). Сделайте на углах скосы, как указано на рисунке. Отфрезеруйте на задней стороне вверху отверстие с Т-образным пазом для подвески.

3. Отшлифуйте корпус наждачной бумагой №220. Приклейте на место кольцо (С), выровняв часовые деления 12 и 6 по центру корпуса.

4. Нанесите отделочное покрытие. Мы нанесли методом распыления четыре слоя нитролака с промежуточной шлифовкой абразивной губкой №320. Установите часовой механизм.

5. Повесьте часы на шуруп или гвоздь, сядьте поудобнее и расслабьтесь, чтобы насладиться свободным временем.

Читайте также: Солнечные часы своими руками – фото и схема

Часы своими руками – чертежи и схемы

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Здравствуй дерево | Журнал Мои часы

Искусство & технологии

Сергей Майсурян 12/08/2015

Несмотря на то что древесина является одним из старейших конструкционных часовых материалов, причем как для корпуса, так и для механизма, в наше время ему оказалась отведена весьма скромная роль. Конечно, дерево — это не золото и не сталь, оно проигрывает им в роскоши и долговечности. Но, видимо, на волне бешеного роста новых технологий часовые производители все чаще стали поглядывать в сторону столярных мастерских. Ведь старое доброе дерево идеально сочетает ручную работу, вековые традиции и респектабельность. Надо только найти правильный подход.

Мокрые и твердые

Безусловно, часовые бренды никогда не забывали о краснодеревщиках — наручные часы сразу прибавляют в классе, если сопровождаются шикарной деревянной шкатулкой. Которую, правда, счастливый владелец тут же убирает в шкаф и торжественно достает только в случае перепродажи.

Плотность дерева в десять раз меньше, чем у стали. Если плотность никелевой или углеродистой стали составляет 7,8 г/см³, то у дуба, яблони и вишни этот показатель остается в пределах 0,5-0,7 г/см³. Самым плотным из пород является бакаут (также известный как гвайяк, или lingum vitae, «дерево жизни») — 1,4 г/см³, что можно сравнить только с алюминиево-магниевым сплавом (1,8 г/см³) — самым легким из конструкционных металлов.

Михаил Семенович Бронников, часы из березового капа и кости, изготовлены в Вятке ок. 1865 г., проданы на Antiquorum в 2001 г.

Действительно, небольшой удельный вес долгое время являлся одним из важнейших преимуществ древесины наряду с высокой упругостью, легкостью в обработке и высокими теплоизоляционными свойствами. Кроме того, ряд пород, такие как бакаут и африканское розовое дерево (Dalbergia melanoxylon), являются настолько маслянистыми, что не требуют дополнительной пропитки, более того, продолжают выделять естественную смазку еще на протяжении многих лет, поэтому идеально подходят для изготовления подвижных соединений.

Hermes, сет из морских настенных часов и барометра из дерева и меди, Париж, ок. 1940 г.

Об этом прекрасно знал Джон Харрисон, изобретатель морского хронометра, поскольку происходил из семьи потомственных столяров. Механизм первых башенных часов, созданных Харрисоном в начале 1720-х годов для Блоксбери-парк в северном Линкольншире, был целиком изготовлен из дуба и железного дерева (тяжелой плотной породы, к которой относятся самшит, казуарина, туя и бакаут) — и, между прочим, он работает до сих пор. Затем с 1725 по 1728 год Джон и его брат Джеймс, также столяр, изготовили, по меньшей мере, три часовых механизма с маятником, тоже из дуба и железного дерева, характеризовавшихся высокой точностью хода и считающихся предшественниками морских хронометров, в итоге прославивших имя Харрисона.

Van Cleef & Arpels, корпус из дерева 34 мм, циферблат под мрамор, золотойрант, механизм Gerald Genta, ок. 1980 г.

Особенностью харрисоновского спуска «кузнечик» были палеты, сделанные из бакаута — того самого дерева с высокой плотностью и твердостью (4500 по шкале Янка, для сравнения, дуб всего 1200), не требовавшие смазки. Деревянные элементы в узлах с высоким трением (например, деревянные подшипники, бывшие доступной альтернативой рубинам) стали распространенным явлением в XVIII-XIX веках, и сегодня мастера-реставраторы отмечают отличное состояние подобных механизмов. Правда, речь идет о довольно крупных часах, к которым относятся и морские хронометры.

Van Cleef & Arpels, часы в корпусе из дерева, кожаный браслет с деревянной застежкой, Париж, ок. 1930 г.

Малые штуки

Миниатюрные карманные механизмы с использованием дерева были скорее предметом исключительным, если не сказать уникальным, и создавались ради искусства, а не хронометрии. Речь идет, конечно же, о знаменитых часах Бронниковых. Начиная с 1837 года, когда на сельскохозяйственной выставке в Вятке, организованной ссыльным Герценом, Семен Бронников представил свою первую «малую штуку» — карманные часы, целиком изготовленные из березового капа (2900 по шкале Янка), три поколения династии на протяжении 70 лет поставляли клиентам по всей России и Европе свои удивительные изделия. Кроме капа Бронников и его потомки использовали древесину пальмы, ореха, жимолости и бамбука, а также слоновую кость. Только пружина и спираль баланса были стальными, хотя существует легенда, что в своих самых первых часах Семен Бронников использовал закаленный волосок бамбука. Правда, ни одной модели авторства самого основателя династии пока найти не удалось.

Moritz Grossmann Benu Tourbillon с калибром 103.0, в котором ролик секундного колеса сделан из бакаута

Зато часы его наследников, подписанные «Братья Бронниковы», а затем «Бронников и сын», выставлены во многих музеях и нередко появляются на аукционах. Интересно, что именно в последние годы появились желающие возродить наследие Харрисона и Бронниковых. В первом случае речь идет о саксонской мануфактуре Moritz Grossmann использовавшей в калибре 103.0 с парящим турбийоном, представленным в 2013 году, ролик из бакаута в месте соприкосновения колеса секундной стрелки со сдерживающей его пружиной (а для стопора баланса человеческие волосы, что, наверняка, изумило бы самого Харрисона). Но поистине «Бронниковым XXI века» можно назвать члена AHCI Валерия Даневича, дебютировавшего в 2012 году в Базеле с первым наручным турбийоном, изготовленным из дерева.

Valerii Danevych Retrograde с парящим турбийоном и ретроградным указателем времени в корпусе 46 мм, изготовление потребовало 1800 рабочих часов

Его история даже напоминает биографию Семена: Даневич, потомственный столяр-краснодеревщик, имел в Киеве собственную мебельную мастерскую, мастерская закрылась, от нечего делать разобрал будильник, заинтересовался. Изначально у мастера не было проекта создать полностью деревянные часы, но он обнаружил, что сочетание элементов из металла и дерева не работает, поскольку из-за разной плотности материалов износ последнего серьезно возрастает. Пришлось экспериментировать с различными древесными породами, полностью исключив металл (опять же оставив только стальную спираль и пружину). Основной материал — березовый кап, также Валерий использует кап яблони, ореха и абрикоса и твердую древесину самшита, бакаута, бубинги (Guibourtia tessmannii) и бамбука.

Parmigiani Tonda Woodrock, калибр PF 510 с турбийоном, циферблат украшен маркетри в виде гитары Gibson c мотивом Union Jack

Точность хода часов Даневича оставляет желать лучшего — до трех минут в день. Сам мастер оправдывается тем, что он делает вовсе не часы, а миниатюрные столярные скульптуры со стрелками. Впрочем, такой подход вряд ли польстит изобретателю турбийона.

Экологичная геометрия

И в практическом, и в эстетическом аспектах дерево, конечно же, лучше подходит в качестве материала для корпуса и циферблата часов, чем механизма. Древесину легко обрабатывать, у нее низкая теплопроводность, единственный серьезный недостаток — гигроскопичность, то есть способность всасывать влагу из атмосферы, не говоря уж о последствиях погружения в воду. Поэтому для корпуса часовщики с самого начала старались использовать дерево лишь в сочетании с элементами из металла: как, например, в часах с компасом, изготовленных около 1590 года, выставленных сегодня в музее часов Beyer в Цюрихе.

Valerii Danevych Galleon, калибр ЕТА 6498-1, циферблат в технике маркетри из ценных пород дерева, стрелки из бивня мамонта, браслет из дерева бубинга

Примечательно, что наручные часы из дерева появились практически одновременно с расцветом наручных часов как таковых: в 1920-1930-е годы в период ар-деко дерево стало прекрасным материалом для сложных геометрических форм.

Больше других увлекся деревянными конструкциями дом Van Cleef & Arpels, представивший первые прямоугольные модели из дерева с хромированными деталями в начале 1930-х и сохранивший привязанность к этому материалу на протяжении всего ХХ века: например, в 1980-е марка выпустила восьмигранную модель из эбена (Diosoyros perrieri) с золотым рантом в сотрудничестве с Джеральдом Джентой.

Премьера Базеля-2015: Corum Admiral’s Cup AC-One 45 Chronograph, калибр CO116, циферблат из тикового дерева

Пик моды на часы в деревянном корпусе пришелся на послевоенные годы — особенно на 1960-е. Подобные часы среди прочих представили Hamilton (была выпущена деревянная Ventura и еще целая линейка Sherwood), Bulova, Jowissa и советская «Ракета».

Пришествие кварцевых механизмов только распалило дизайнерские эксперименты столяров. Часы из эбена, индийского палисандра и клена по проекту Франсуа де Башмакофф на некоторое время стали бестселлером Lip, а в 1988 году собственные Wood Watch представила Tissot. В итоге доступность и легкость обработки древесины сыграла с ней злую шутку: с началом возрождения престижной часовой механики часы из дерева окончательно перешли в категорию «дизайнерских» и, что еще хуже, «экологических» — то есть очень нишевого и демократичного продукта.

Премьера SIHh3015: Ralph Lauren Automotive Skeleton, корпус 45 мм с рантом из капа падука, калибр RL1967 с ручным заводом, частота работы баланса 18 800 пк/час

Пиноккио — Денди

Интересную, но неудачную попытку возродить престиж дерева как часового материала предприняла итальянская марка Locman в начале нового тысячелетия. Поскольку сама компания была основана на острове Эльба, одной из ее «фишек» в 2001 году стали корпуса со вставками из особого местного вереска (Erica arborea), который отличает необычная живописная структура и тот факт, что он со временем меняет цвет (как, впрочем, и многие светлые породы, например самшит), отчего часы становятся как бы «выдержанными».

Премьера SIHH-2015: Ralph Lauren Automotive Chronometer, корпус 45 мм с рантом из капа падука, автоматический калибр RL300-1, сертифицированный COSC

К сожалению, Locman немного опередила свое время. Тенденция к поиску необычных материалов для украшения часов наступила только после 2008 года, когда часовые производители стали искать альтернативу эмальерным миниатюрам и метеоритам. Вначале дерево пробралось на циферблаты в виде маркетри — мозаичного узора, которым заинтересовались такие гранды, как Patek Philippe, Cartier, Hermes и Parmigiani.

А в январе этого года сразу два бренда представили интерпретации использования вставок из дерева уже непосредственно на корпусе. Причем именно в контексте престижности материала, а не его экологичности. Ralph Lauren дополнил свою коллекцию Automotive, представленную в 2011 году, шестью новыми моделями, посвященными легендарному автомобилю Bugatti — Type 57SC Atlantic Coupe 1938 года. Источником вдохновения послужили дорогие материалы, использовавшиеся в оформлении салона, в первую очередь шикарная отделка деревом приборной панели — поэтому три модели коллекции в корпусе 45 мм представлены с рантом из капа падука (Pterocarpus), а три — с циферблатами из вяза. Новинки заслужили высокие оценки от часовых знатоков и во многом благодаря оригинальной реминисценции дерева. Но так же, как обычно, импонирует и серьезное отношение Лорена к подбору механики. Впервые в коллекции появился скелетон RL1967, эксклюзивно изготовленный IWC, а также хронометр RL98295 с ручным заводом (также на базе IWC), автоматический хронометр RL300-1, сертифицированный COSC, и, наконец, калибр хронографа RL751A/1, выпущенный для Ralph Lauren на мануфактуре Jaeger-LeCoultre.

Urwerk UR-110 EastWood, корпус 47х51 мм из титана с рантом из макассарского эбена или африканского розового дерева, автоматический калибр UR 9.01, запас хода 39 часов

Зато дуэт Феликса Баумгартнера и Макса Фрая из Urwerk решил обойтись без новых механизмов, но с новым оформлением. Неожиданным решением стала серия EastWood на базе хорошо знакомой UR-110 с сателлитной индикацией. Лимитированная серия в корпусе из титана 5-го класса выпущена в двух версиях: 5 моделей с рантом из макассарского эбена (Diospyros celebica) и 5 с рантом из африканского розового дерева. Для завершения образа винтажного денди часы дополнены твидовым ремешком, пошитым известным британским портным Тимоти Эверестом.

Как можно заметить, многие из древесных пород, используемых для часовых механизмов, хорошо известны любителям музыкальных инструментов: из самшита часто делают флейты, из тиса и бакаута волынки, бубинга идет на арфы, без африканского розового дерева невозможно изготовить скрипку. Пока что единственным человеком из часовой сферы, обратившим внимание на акустические свойства древесины, стал Макс Бюссер, привлекший краснодеревщика Жанмишеля Капта из JMC Lutherie для работы над своими «музыкальными машинами». Так, в MusicMachine 2 помимо алюминия, меди и кевлара используется подставка из 350-летней ели для улучшения резонансных качеств. Причем правильную ель может выбрать только один человек во всей Швейцарии — 80-летний Лоренцо Пеллегрини, а рубить ее можно только в ноябре и только при убывающей луне.

Легко представить, какие восхитительные горизонты раскроются перед часовщиками, если они придумают, как приладить нежные древесные обертоны к звуку наручной часовой механики.

9 бесплатных чертежей деревянных часов своими руками, которые вы можете сделать уже сегодня (с иллюстрациями)

Если вы хотите поднять свои навыки работы с деревом на новый уровень, то создание собственных деревянных часов — отличный способ сделать это. Это также отличный способ удивить своих друзей и семью красивым и неожиданным подарком.

Часы могут быть дорогими, поэтому те, что вы сделали своими руками, еще и сэкономят ваши деньги. Вы можете купить комплект часового механизма отдельно, который подходит к корпусу часов, так что вам не нужно быть часовщиком, чтобы собрать свой собственный.

Чтобы помочь вам научиться делать деревянные часы, мы нашли девять бесплатных планов, которые вы можете начать уже сегодня.

1. Большие деревянные настенные часы из Woodshop Diaries

Подробности проекта здесь

Большие деревянные настенные часы могут быть дорогими, но эти инструкции из Woodshop Diaries показывают, как сделать их своими руками. Имея всего несколько материалов, включая готовый часовой механизм и часовые стрелки, вы можете сделать свои собственные красивые настенные часы.

Уровень мастерства: Умеренный

Материалы: Две доски размером 1 фут на 10 футов на 8 футов, 1 ¼-дюймовые винты с отверстием для кармана, большие зажимы, морилка, краска, часовой механизм с высоким крутящим моментом, большие стрелки часов

Необходимые инструменты: Торцовочная пила, клей для дерева, дрель, приспособление для карманных отверстий, лобзик, наждачная бумага, фрезер и прямая фреза План часов от Amateur Woodworker покажет вам, как сделать маленькие часы, которые идеально подходят для подарка. Имея всего несколько инструментов и материалов, вы можете построить свои собственные часы. Можно точно следовать планам или использовать их в качестве вдохновения для собственного дизайна.

Уровень мастерства: Средний

Материалы: Четыре березовые доски размером 1 ½ дюйма на 3 ½ дюйма на 3 ½ дюйма, четыре доски кокоболо размером 1 ½ дюйма на ¾ дюйма на 1 дюйм, зажим для ремня , Часовой механизм, Морилка, Воск

Необходимые инструменты: Лобзик, шлифовальный станок, ленточная шлифовальная машина, клей для дерева

стиль дерева и металла, но вам не нравится цена готового, тогда эти настенные часы от Woodshop Diaries — отличные часы, которые можно сделать самостоятельно. Он также включает видеоурок, который поможет вам на каждом этапе пути.

Уровень мастерства: Средний

Материалы: стальной плоский стержень размером 3/16 дюйма на 2 дюйма, болт с проушиной и две гайки, обрезки деревянных досок, комплект часов, аэрозольная краска, 2 шурупа ½ дюйма

Необходимые инструменты: лобзик, мультитул, искатель гвоздей, комплект дрели и отвертки, горелка, клей для дерева

4.

Часы с открытым корпусом из канадского журнала по деревообработке , Canadian Woodworking Magazine содержит инструкции по изготовлению часов с открытой спинкой. Здесь используется скелетонизированный часовой механизм, где вы можете видеть все шестерни и компоненты.

Уровень мастерства: От среднего до сложного

Материалы: 6/4 пиломатериалы на выбор, шурупы для дерева, механизм часов-скелетонов, масло с твердым воском Сверлильный шаблон, столярный клей, наждачная бумага

5. Простые двухцветные часы от Woodshop Diaries

Подробности проекта см. здесь

Этот простой чертеж от Woodshop Diaries показывает, как легко построить современные деревянные часы. В нем используются два тона дерева, чтобы добавить визуального интереса, а короткий список материалов позволяет вам сделать это без большого количества шагов.

Уровень мастерства: Easy

Материалы: Одна доска из одного типа дерева, 20 дюймов на 5 дюймов, две доски из другого типа дерева, 25 дюймов на 9 дюймов, комплект часов с высоким крутящим моментом , Большие стрелки часов, датское масло

Необходимые инструменты: Торцовочная пила, клей для дерева, настольная пила, зажимы, фрезер, прямая фреза, дрель и сверла, шлифовальный станок

6.

Настенные часы из обрезков фанеры от Pretty Handy Girl

Подробнее о проекте см. здесь

Pretty Handy Girl покажет вам, как сделать часы из обрезков фанеры, которые вы могли оставить после других проектов. Это практическое руководство включает видео, а также пошаговые инструкции с картинками.

Уровень мастерства: Easy

Материалы: Лом фанеры, Лом МДФ или фанеры толщиной ¼ дюйма, Морилка нескольких цветов, Комплект механизма часов

Необходимые инструменты: Настольная пила, Белый лобзик ручка для рисования, клей Krazy

7. Часы с силуэтом бабочки из Reality Daydream

Подробности о проекте см. здесь

Этот дизайн от Reality Daydream показывает, как использовать пилу для прокрутки, чтобы создать красивые часы-бабочку. Подобные часы, как правило, очень дороги, но, отслеживая очертания бабочки на изображениях в Интернете, вы можете сделать свои собственные с небольшим количеством материалов.

Уровень мастерства: Easy

Материалы: фанера на выбор, аэрозольная краска, комплект механизма часов Вот

Если вам нравится современный дизайн, но не ценники, то это еще один красивый план часов, который стоит попробовать. Даданд дает пошаговое руководство с фотографиями и видео для копии блочных часов Джорджа Нельсона.

Уровень мастерства: Средний

Материалы: Лом доски размером 2 дюйма на 6 дюймов, две доски размером 1 дюйм на 4 дюйма, две доски ½ дюйма на 2 дюйма, дюбель ¼ дюйма, краска , Прокладки

Необходимые инструменты: Сверла и сверла, клей для дерева, фрезерный станок, лобзик, зажимы, наполнитель для дерева, наждачная бумага, ленточная шлифовальная машина

имеет загрузку в формате PDF с подробными планами изготовления настольных часов. Это более продвинутый проект, но готовый результат ошеломляет. Хорошо написанные и организованные инструкции облегчают задачу.

Уровень квалификации: От среднего до продвинутого

Материалы: 1/4-дюймовая фанера из вишневого шпона, 3/4-дюймовая вишня, часовой механизм, морилка, воск для дерева

Необходимые инструменты: , пружинная пила, стусло струбцины, зажимы, настольная пила, рубанок, фрезер, сверлильный станок с регулируемой круглой фрезой, защитные очки, малярный скотч, столярный клей, наждачная бумага

Надеемся, в следующий раз вы попробуете научиться делать деревянные часы из нашего списка. вы ищете интересный проект по деревообработке. Часы из этого списка — прекрасные подарки и увлекательные проекты с использованием готовых часовых механизмов.

Успехов вам в изготовлении часов!

Авторы изображения: Деревянные часы от HOerwin56, Pixabay

Содержание

1 9 чертежей деревянных часов своими руками
- 1.1
- 1,3 3. Настенные часы из дерева и металла из журнала Woodshop Diaries
- 1,4 4. Часы с открытой спинкой из журнала Canadian Woodworking Magazine
- 1,5 5. Простые двухцветные часы из журнала Woodshop Diaries
- 1.6 6. Слоло фанерные настенные часы от довольно удобной девушки
- 1,7 7. Силуэт -часы бабочки от Daydream
- 1.8 8. Конструкция блоков от Dadand
