Как собрать тумбочку с выдвижными ящиками видео: Как собрать тумбочку с выдвижными ящиками — пошаговая инструкция сборки тумбы своими руками

Как собрать тумбу под телевизор

Телевизионные тумбочки, как и большинство видов мебели, поставляются со складов магазинов в разобранном виде. Такой способ доставки упрощает транспортировку и оберегает изделия от повреждений. Собрать ТВ тумбу из полученного комплекта деталей и фурнитуры можно самостоятельно или с привлечением профессиональных сборщиков.

Квалифицированные мастера собирают мебель быстрее и почти с закрытыми глазами, но при наличии свободного времени можно выполнить те же работы своими руками. Главное – четко следовать инструкции компании-производителя, соблюдать технологические этапы сборки, быть внимательным и аккуратным.

Общие рекомендации

Перед тем как собирать тумбу под телевизор, нужно:

1. Внимательно изучить инструкцию, которую производитель предоставит в комплекте с мебелью.
2. Проверить комплектность деталей и фурнитуры в соответствии с комплектовочной ведомостью. Распаковку выполнять последовательно, чтобы избежать смешивания и путаницы со схожими деталями.
3. При выявлении несоответствий – обратиться к продавцу. Если комплектность в порядке, можно приступать к сборке.
4. Подготовить место для проведения сборочных работ. Чтобы избежать загрязнения, повреждения и перекосов мебели, собирать ее нужно на ровном полу или другой жесткой поверхности, застелив ее бумагой, тканью или снятым с деталей упаковочным материалом.
5. Определить расположение деталей согласно схемам сборки и инструкции.
6. Разделить фурнитуру и крепеж по назначению.
7. Подготовить плоскую и крестовую отвертку или шуруповерт и другие инструменты, указанные в инструкции.
8. Найти помощника – тумбочки больших размеров и сложной конструкции рекомендуется собирать вдвоем.

Алгоритм сборки

Схема сборки телевизионных тумб универсальна. Вначале устанавливаются крепежные элементы и фурнитура: направляющие для ящиков, эксцентрики, подпятники, полкодержатели и т.д. К столешнице крепятся боковые спинки или ножки (опоры), далее к конструкции присоединяется нижняя полка и дополнительные элементы (средние полки).

После этого выполняется монтаж задней спинки и дверок. Если модель имеет ящики, на боковых стенках нужно предварительно закрепить направляющие. На завершающем этапе к тумбочке крепятся ролики, ножки или накладываются подпятники. Готовое изделие выравнивается по уровню. Регулируемые ножки выводятся на необходимую высоту.

Последовательность сборки TV тумбы с ящиками

Пошаговая сборка телевизионной тумбы с выдвижными ящиками происходит так:

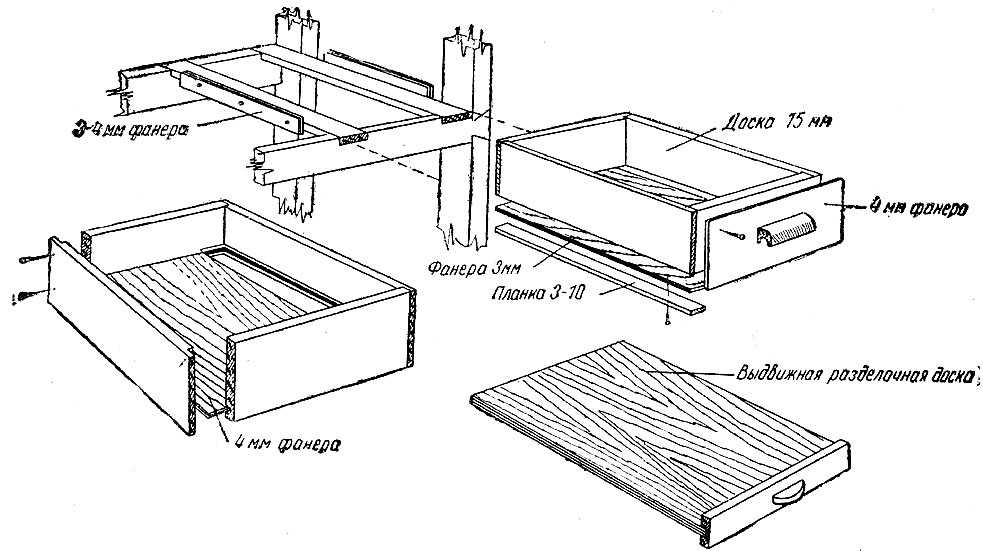

1. Собираются ящики. К ним фиксируются полозья в виде роликовых или телескопических направляющих.
2. Собирается короб. Крепятся полкодержатели. По линиям монтажа направляющих на внутренних стенках короба фиксируются полозья для роликов.
3. Дно соединяется с 2-мя стойками и столешницей при помощи конфирмата.
4. Фиксируется задняя стенка.
5. Устанавливаются ножки.
6. Ящики помещаются в тумбу.
7. Устанавливаются элементы фасада.

Схема сборки меняется в зависимости от особенностей модели. Но в любом случае нужно вначале отсортировать детали и отобрать те из них, которые подлежат соединению друг с другом в первую очередь. Сверлить отверстия можно только после точного совмещения и фиксации деталей.

Соединение деталей TV тумбы без разметки и присадки

Рассмотрим, как соединить детали телевизионной тумбочки без готовой разметки и выполненных отверстий. Для этого нужно:

1. Положить дно и столешницу тумбы на ровную поверхность – покрытый защитным материалом пол или стол. Дно положить лицевой частью кверху, столешницу – изнаночной стороной.
2. Слева направо отметить карандашом толщину боковой стенки, ширину полки, толщину промежуточной стойки и других элементов – в зависимости от конструкции.
3. Аналогично отметить толщины элементов справа налево.
4. Подготовить боковые и промежуточные стойки. Отметить на них горизонтали, на уровне которых должны крепиться полки и направляющие выдвижных ящиков.
5. Закрепить направляющие при помощи саморезов.
6. Вверху и внизу тумбочки закрепить саморезами металлические уголки.
7. Соединить между собой боковины, стойки и полки.
8. Полученную «начинку» по размеченным линиям присоединить к днищу.
9. Если в конструкции тумбы есть дополнительная верхняя полка для телевизора, которая находится над столешницей, прикрепить ее к столешнице с помощью металлических уголков и саморезов.
10. Соединить столешницу с остальной конструкцией.
11. Уложить изделие лицевой стороной на пол и закрепить заднюю стенку. Можно использовать гвозди или степлер, а для дополнительной надежности – саморезами.
12. На днище разметить места установки ножек. Закрепить их саморезами.

Собранную ТВ тумбочку нужно установить в выделенное для нее место и выровнять – отрегулировать высоту опор, если они регулируемые. Для проверки положения воспользоваться строительным уровнем. После этого остается вставить ящики и установить элементы фасада.

Как собрать стеклянную тумбу под телевизор?

Современные TV тумбы со столешницами и полками из стекла имеют некоторые отличия в сборке. Перед сборочными работами стекло должно принять комнатную температуру. Если комплект деталей находился на морозе, его необходимо выдержать в помещении около получаса. Иначе переохлажденные полки из стекла могут треснуть при проведении работ.

После этого все детали нужно расположить на чистой и удобной для обзора поверхности. Место проведения сборочных работ рекомендуется покрыть мягкой тканью, чтобы уберечь материалы от царапин. Обычно стеклянные полки крепятся на опоры из металла, реже – на деревянный каркас.

Пошаговые действия

Примерная схема действий, как собрать ТВ тумбу из стекла, выглядит так:

1. Стеклянную полку уложить на подготовленную поверхность. Имеющиеся на полке металлические пятаки должны при этом смотреть вверх.
2. Вкрутить в резьбовые отверстия шпильки опор – руками, до упора.
3. На шпильки надеть опоры так, чтобы они плотно и без прокладок прилегали к пятакам.
4. На опоры надеть шайбы из пластика – для защиты стеклянной поверхности и шпилек.
5. Совместить отверстия на стеклянной полке со шпильками. Бережно опустить полку до опор по шпилькам, не допуская ее перекоса.
6. Надеть на шпильки шайбы из пластика, крупные опоры и вновь шайбы.
7. Выполнить аналогичные действия со 2-м стеклом и отверстиями.
8. Надеть шайбы, ножки и заглушки опор с гайками. Завинтить ножки, легко закрутить гайку.
9. Действия повторить поочередно «крест-накрест», т.е. с противоположно расположенными ножками.
10. Перевернуть тумбу, удерживая ее за опоры. Стеклянные поверхности протереть салфеткой или средством для мытья стекол.

Выводы

Собрать тумбу под телевизор самостоятельно – задача решаемая, даже при отсутствии опыта. Главное – делать все по инструкции, точно отмерить размеры, не спеша и правильно выполнить все необходимые работы. Если же вы купили сложную тумбу, не уверены в своих силах или хотите сэкономить время, лучше поручить эту задачу профессиональным сборщикам. Ведь цена ошибки может оказаться слишком высокой, а малейший недочет – отразиться на внешнем виде, удобстве использования и долговечности изделия.

Пошаговая инструкция по сборке кухни|Как собрать кухню

ᐈ Услуги профессиональных сборщиков кухонной мебели в Киеве и области. Мы собираем кухни как отечественных производителей, так и зарубежных, кухни с магазина и кухни изготовленные на заказ.

После того как вы купили мебель в магазине ее необходимо не только доставить к вам домой, но и собрать. Стоимость мебели в магазине указывается без стоимости услуг сборки мебели.   В данной статье мы подробно расскажем, как не имея навыков самостоятельно собрать кухонную мебель и сэкономить ваши средства.

Как самостоятельно собрать кухонную мебель

Необходимо так же отметить, что сборка и установка кухни является одной из самых сложных сборок. На сборку кухни уходит в три — четыре раза больше времени и сил, чем, например, для сборки шкафа-купе.

Схема сборки кухнонной мебели

Итак, ниже мы расскажем как собрать три  вида пеналов: кухонный пенал, угловая секция под мойку, прямая секция под мойку, верхняя секция.

Сборка кухонного пенала

Распаковывая мебель будьте внимательны, канцелярский нож может поцарапать детали мебели. Упаковку можно постелить на пол, где будет собираться мебель.  Сложите фурнитуру в отдельную коробку. Найдите схему сборки. Важно, чтобы сохранялся порядок сборки деталей, так как иногда за невнимательность приходится платить тем, что собранные детали нужно разбирать и заново собирать в другом порядке. На схеме обычно указана маркировка каждой детали и фурнитуры.

Для сборки вам будет необходим шуруповерт или, в крайнем случае, отвертка крест, молоток, рулетка и терпение.

Вся мебель собирается специальной соединительной фурнитурой. Чаще всего используются минификсы (эксцентриковая стяжка) и конфирматы. Подробнее о мебельных соединениях см. «Мебельная соединительная фурнитура»

Минификс	Конфирмат

В сборке данного пенала используются винты, минификсы, шканты, саморезы и гвозди для фиксации задней стенки пенала.

Для начала вкручиваем шток минификса в отверстия и вставляем шкант. Каждой фурнитуре соответствуют отверстия своего размера. Монтаж минифискса (Видео)

Так же вставляем в большие отверстия эксцентрик таким образом, чтобы стрелка на эксцентрике была повернута в сторону, где  будет стыковка деталей. Теперь аккуратно соединяем детали как указано на рисунке.

Будьте осторожны, пока все детали корпуса не соединенны воедино очень легко выломать соединения и детали. Детали не должны накреняться.

Теперь, когда основные детали корпуса соединены, конструкция становится более жесткой. Окончательную жесткость корпусу придает задняя стенка. Она крепится гвоздями, саморезами или строительным степлером. Но предварительно нужно проверить диагональ, чтобы шкаф стоял ровно и двери плотно закрывались. Расстояние между противоположными углами должно быть одинаковым.

В данном пенале задняя стенка ДВП не прикручивается, а вставляется в паз. Неохбодимость вымерять диагонали нет. Когда стенка вставлена, необходимо закрепить ее несколькими гвоздями или лучше саморезами 4*16,  чтобы она не съезжала.

Прикручиваем  опоры пенала саморезами 4:16мм.  Отступ от края лицевой части всех пеналов должен быть одинаковый. Рекомендуется отступать 4 см.



Для крепления мебельных петель прикручиваем монтажные планки (для петель) двумя специальными винтами. Вставляем полкодержатели.

Теперь прикручиваем сами петли. Следите за тем, чтобы в развернутом положении они были перпендикулярны двери.

Вставляем петли в монтажные планки и фиксируем специальным винтом.

После того, как вращением опор мы выставили уровень пенала, можно отрегулировать фасады, чтобы они ровно стояли и плотно закрывались. Окончательную регулировку рекомендуется делать после того как все секции кухни будут скреплены между собой.

Регулировка осуществляется четырьмя винтами.

Внимание, пока пенал пуст и не скреплен с другими секциями он не очень устойчив. Иногда в верху его крепят дюбелем к стене или мебельным уголком.



Сборка нижней секции кухни

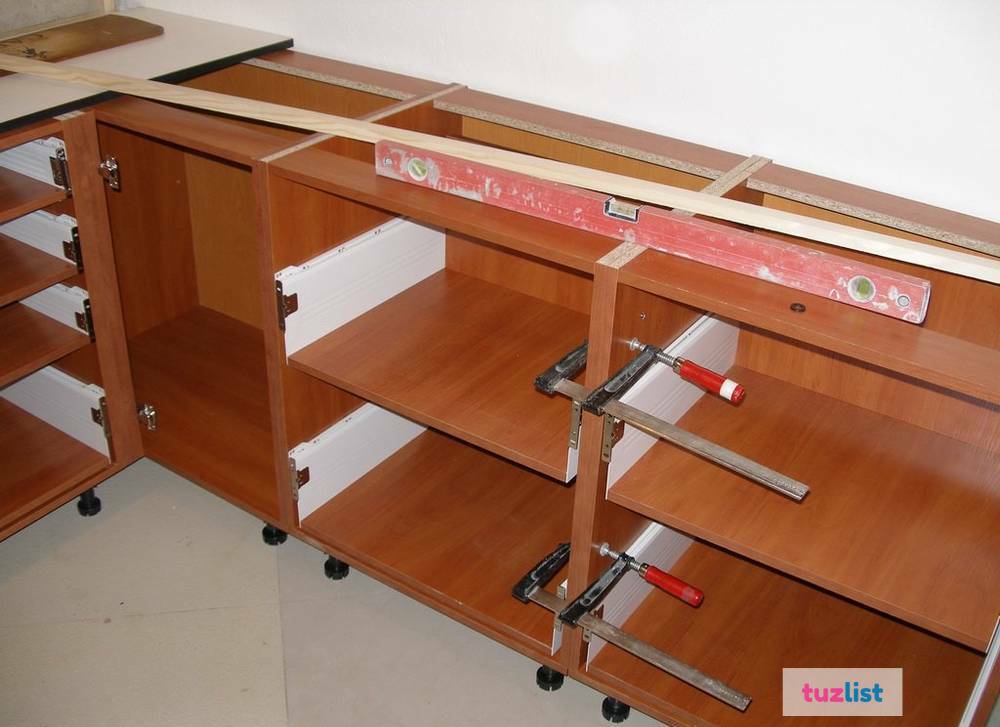

 Аналогично собираются и другие секции кухни. После того как все секции кухни собраны, их скрепляют между собой стяжными винтами или саморезами длиной 30мм. Выставляется опорами уровень всех секций и после этого крепится кухонная столешница.



Сборка и установка кухонных фасадов



см.Как установить мойку. Пошаговая инструкция



Если вы решите обратится к опытным мастерам по сборке мебели звоните (044)232-93-36

---

«Сборка кухонной мебели      Самостоятельная сборка мебели»

Прикроватная тумбочка своими руками с выдвижным ящиком — Shanty 2 Chic

79 акции

• Facebook
• Твиттер

Узнайте, как сделать тумбочку своими руками с выдвижным ящиком, воспользовавшись бесплатными чертежами и обучающим видео.

Это простая сборка для начинающих, которая добавит индивидуальности декору вашей спальни!

Привет, ребята! Я вернулся с набором прикроватных тумбочек, подходящих к кровати с балдахином, которую я только что сделал для своей главной спальни. Приходите проверить, как легко это построить! Просто нажмите на поле ниже, чтобы посмотреть!

Как это было весело!? Как всегда, у нас есть пошаговое руководство ниже, а также бесплатные планы для печати!

Нажмите здесь, чтобы перейти к бесплатным планам для печати!

Итак, приступим к строительству!

Инструменты:

• MITRE SAW
• DRILL
• KREG JIG
• Столовая пила (необязательно)
• Brad Nailer
• Stapler (необязательно)
• Pin Nailer (необязательно)
• SANDER

Попаковы:

2.

16 1 ″ x6 ″ x48 ″ Barnwood

1 1/2 ″ x48 ″ x48 ″ фанера из лиственной древесины

5 2x4x8. Скобы 3/4″ (или гвозди)

Гвозди 5/8″ (или гвозди)

Гвозди 1″ (или гвозди)

2 1/2″ шурупы

1 Выдвижной ящик

Клей для дерева

Наполнитель для дерева

Примечание. Этот набор чертежей предназначен для одной тумбочки. Если вы строите два, не забудьте удвоить список поставок.

Я решил использовать 6-дюймовый амбар от Timeline Skinnies. Это более дорогой вариант, поэтому, если вы решите сэкономить, вы можете заменить 1x6x8 на отделку из амбара или создать тумбочку из дерева из старых поддонов. Просто не забудьте измерить и вырезать, когда вы строите, потому что толщина досок не одинакова.

Шаг 1:

Kreg Jig 720Pro

Отрежьте боковые части рамы по размеру. Просверлите карманные отверстия 1 1/2″ на обоих концах коротких поперечин.

• Вы можете найти нашу любимую модель Kreg Jig 720Pro здесь

Изготовление боковых рам

Прикрепите их к боковым частям с помощью шурупов с потайными отверстиями 2 1/2″ и столярного клея.

Прикрепление второй ноги к раме

Соберите 2 боковые рамы. Нам нравится использовать наши хомуты Kreg Face Clamps, чтобы наши суставы оставались красивыми и ровными во время строительства.

• Наши любимые зажимы для лица можно найти здесь

Шаг 2:

Прикрепление верхней и нижней опор

Отрежьте верхнюю и нижнюю опоры по размеру и просверлите карманные отверстия 1 1/2″ на обоих концах. Прикрепите их к обеим боковым рамам с помощью винтов с потайными отверстиями 2 1/2 дюйма и столярного клея.

Шаг 3:

Добавьте верхнюю и нижнюю поперечные опоры

Обрежьте верхнюю и нижнюю поперечные опоры и просверлите карманные отверстия 1 1/2″ на обоих концах. Прикрепите их к верхней и нижней опорам с помощью шурупов с потайными отверстиями 2 1/2 дюйма и столярного клея.

Шаг 4:

Изготовление подставки

Отрежьте части подставки по размеру и просверлите карманные отверстия 1 1/2″ на обоих концах коротких боковых частей. Прикрепите их к длинной передней и задней части с помощью 2 1/2 ″ шурупов и столярного клея.

Шаг 5:

Установка подставки

Прикрепите подставку к нижней части тумбочки, как показано на рисунке. Используйте 2 1/2 ″ шурупа снизу внутренней части тумбочки и в верхней части пьедестала.

Шаг 6:

Добавление планок

Обрежьте планки по размеру, отцентрируйте их над нижними поперечными опорами и прикрепите их шурупами 2 1/2″ сверху планки к опорам. Вы можете проверить свою кучу деревянного лома на наличие некоторых из этих мелких кусочков!

Шаг 7:

Установка направляющих ящика

Прикрепите направляющие ящика к планкам.

Шаг 8:

Сверление карманных отверстий в полке

Обрежьте полку по размеру и прикрепите 3/4″ карманные отверстия по обоим краям. Для этого можно использовать торцовочную, циркулярную или настольную пилу.

Прикрепление полки к тумбочке

Прикрепите ее к боковым поперечным опорам с помощью шурупов с потайными отверстиями 1 1/4″ и столярного клея.

Шаг 1:

Прикрепление боковин ящика

Отрежьте фанерные боковины ящика, переднюю и заднюю части по размеру. Соедините их вместе с помощью 3/4-дюймовых скоб или гвоздей и столярного клея.

Крепление дна ящика

Обрежьте дно ящика по размеру и таким же образом прикрепите его к ящику.

Установка ящика

Потяните направляющие ящика вперед и прикрепите их к нижней части ящика.

Шаг 1:

Отделка Barnwood

Отрежьте боковые панели по размеру и прикрепите их к раме прикроватной тумбочки с помощью 1-дюймовых штифтовых гвоздей и столярного клея. Начните с двух внешних частей, затем измерьте и отрежьте среднюю часть. Нижняя часть досок будет на одном уровне с нижней частью каркаса тумбочки под углом 45° вверху. Сделайте это для обеих сторон.

Шаг 2:

Верхняя обшивка

Обрежьте верхние доски по размеру и таким же образом прикрепите их к верхней части тумбочки.

Шаг 3:

Отделка пьедестала

Отрежьте боковые и нижние части отделки по размеру. Прикрепите их к сторонам пьедестала с помощью 1-дюймовых гвоздей и столярного клея. Отрежьте переднюю часть обшивки пьедестала по размеру и прикрепите ее таким же образом.

Шаг 4:

Передняя накладка

Измерьте и отрежьте детали передней угловой накладки. Прикрепите их по одной части и прикрепите их с помощью 1-дюймовых штифтовых гвоздей и столярного клея 9.0003

Шаг 5:

Отрежьте лицевые части ящика по размеру и прикрепите их к передней части ящика с помощью 5/8-дюймовых гвоздей и столярного клея. Оставьте зазор 1/8 дюйма по бокам, чтобы ящик мог плавно скользить.

Добавление ручки для ящика

Придайте отделку полке и внутренней части верхней полки и добавьте ручку для ящика. Вы можете проявить творческий подход к выбору оборудования, чтобы придать ему еще более индивидуальный вид! Я думаю, что гарипинные ножки могли бы стать забавным современным дополнением!

Задняя сторона амбара не обработана. Я решил подобрать тон полки из окрашенного дерева и нанести один слой морилки на заднюю часть открытой древесины сарая.

Добавьте полиуретан для герметизации верхней части тумбочки.

Мне нравится, как получились мои прикроватные тумбы своими руками! С помощью всего лишь небольшого количества пиломатериалов, амбарной древесины и смазки для локтей я смог построить индивидуальный приставной столик, который функционален и идеально подходит к моей кровати с балдахином DIY!

Они предлагают идеальное место для хранения, и мне нравится, что амбарная древесина придает им деревенский вид прикроватной тумбочки, но прямые линии делают ее больше похожей на прикроватную тумбочку в современном фермерском доме — очень трущобная 😉

Проявите творческий подход и сделайте это по-своему! Не забудьте поделиться им в социальных сетях и использовать #shanty2chic, чтобы мы тоже могли поделиться им! Счастливого строительства!

Просто нажмите на ссылку ниже, чтобы получить бесплатные планы!

Прикроватная тумбочка своими руками с деревянными ящиками

Тумбочка в деревенском стиле своими руками

Плавающая тумбочка своими руками

5 от 1 голосов

Прикроватная тумбочка своими руками с выдвижным ящиком

Узнайте, как собрать эту прикроватную тумбочку своими руками, воспользовавшись бесплатными чертежами и обучающим видео! Вы можете скачать бесплатный набор планов для печати, включая подробный список покупок, здесь

• Miter Saw

• Drill

• Kreg Jig

• Table Saw (optional)

• Brad Nailer

• Stapler (optional)

• Pin Nailer (optional)

• 16 1″x6″x48″ Барнвуд
• 1 1/2″x48″x48″ Фанера из твердой древесины
• 5 2x4x8 Каркасный пиломатериал
• 1 1/4″ Отверстие в кармане/Винты с карманом 2
6 Винты
• Скобы 3/4″ (или гвозди)
• Гвозди 5/8″ (или гвозди)
• Гвозди 1″ (или гвозди)
• 2 1/2″ Шурупы для дерева
• 2 Направляющие
• 1 Drawer Pull
• Wood Glue
• Wood Filler

Cut List – Plans are for one nightstand

• Cut List 1

• Cut List 2

• Cut List 4

Building Каркас прикроватной тумбочки

• Отрежьте боковые части рамы по размеру. Просверлите 1 1/2-дюймовые карманные отверстия на обоих концах коротких поперечин и прикрепите их к боковым частям с помощью 2 1/2-дюймовых шурупов и столярного клея. Соберите 2 боковые рамы.

• Отрежьте верхнюю и нижнюю опорные детали по размеру и просверлите отверстия размером 1 1/2 дюйма на обоих концах. Прикрепите их к обеим боковым рамам с помощью шурупов с отверстиями размером 2 1/2 дюйма и столярного клея.

• Отрежьте верхнюю и нижнюю поперечные опоры и просверлите отверстия размером 1 1/2 дюйма на обоих концах. Прикрепите их к верхней и нижней опорам с помощью шурупов для отверстий 2 1/2 дюйма и столярного клея.

• Отрежьте части пьедестала по размеру и просверлите отверстия 1 1/2 дюйма на обоих концах коротких боковых частей. Прикрепите их к длинной, передней и задней части с помощью шурупов 2 1/2 дюйма и столярного клея. .

• Прикрепите подставку к нижней части тумбочки, как показано на рисунке. Используйте 2 1/2 шурупа для дерева снизу внутренней части тумбочки и в верхней части пьедестала.

• Обрежьте планки по размеру, отцентрируйте их над нижними поперечными опорами и прикрепите их с помощью 2 1/2 » Шурупы по дереву от верхней части планки к опорам.

• Прикрепите направляющие ящика к защелкам.

• Отрежьте полку по размеру и сделайте отверстия 3/4″ с обоих краев. Прикрепите ее к боковым поперечным опорам с помощью шурупов с отверстиями 1 1/4″ и столярного клея.

Ящик

• Отрежьте боковины, переднюю и заднюю части ящика по размеру. Соедините их вместе с помощью скоб 3/4 дюйма или гвоздей и столярного клея. Обрежьте дно ящика по размеру и прикрепите его к ящику таким же образом.

Отделка Barnwood

• Отрежьте боковые части отделки по размеру и прикрепите их к раме прикроватной тумбочки с помощью 1-дюймовых гвоздей и столярного клея. Начните с двух внешних частей, затем измерьте и отрежьте среднюю часть. Нижняя часть досок будет заподлицо с нижней частью каркаса тумбочки, а верхняя часть должна быть срезана под углом 45°. Сделайте это с обеих сторон

• Отрежьте верхние доски по размеру и прикрепите их к верхней части тумбочки таким же образом путь

• Отрежьте боковые и нижние детали по размеру. Прикрепите их к бокам пьедестала с помощью 1-дюймовых гвоздей и столярного клея. Отрежьте переднюю часть пьедестала по размеру и прикрепите ее таким же образом.

• Измерьте и отрежьте передние накладки. за раз и прикрепите их с помощью 1-дюймовых штифтовых гвоздей и столярного клея.

• Обрежьте лицевые панели ящика по размеру и прикрепите их к передней части ящика с помощью гвоздей 5/8 дюйма и столярного клея. Оставьте зазор 1/8 дюйма по бокам, чтобы ящик мог плавно скользить.

Финиш

79 акции

• Facebook
• Твиттер

Прикроватная тумба с одним ящиком своими руками и открытой полкой — план сборки

В этом посте я расскажу, как сделать простую прикроватную тумбочку с одним ящиком своими руками с открытой полкой для хранения и декоративными ножками!

Несколько сообщений назад я начал новую серию подходящей мебели для спальни, поделившись Каркас кровати своими руками с арочным изголовьем.

.

А теперь я предлагаю вам подходящие чертежи прикроватной тумбочки с одним ящиком, сделанные своими руками!

.

Эта простая прикроватная тумба имеет один выдвижной ящик и большое открытое отделение для хранения вещей.

.

Спрячьте пульты, украшения и ключи в ящик, а большее место используйте для хранения книг, одеял или корзин.

.

Что бы вы ни решили хранить, у меня есть планы сборки и видео для вас ниже!

Примечания об этом самодельном проекте прикроватной тумбочки с одним ящиком:

Чертежи и список материалов ниже относятся к ОДНОЙ тумбочке/тумбочке. Чтобы сделать пару, просто удвойте пиломатериалы и оборудование.

.

Габаритные размеры этой прикроватной тумбочки с одним ящиком и ящиком для хранения, сделанной своими руками, составляют 25 ½″ в высоту, 18 ¼″ в глубину и 26″ в ширину.

.

Эта прикроватная тумбочка является второй частью серии подходящей мебели для гостевой спальни, сделанной своими руками. Проверьте другие подходящие части здесь: (скоро будет больше!!)

Кровать с изогнутым изголовьем своими руками

Инструменты и материалы

*Этот пост содержит партнерские ссылки. Ознакомьтесь с политикой веб-сайта.

Инструменты:

• Круглая пила и прямой край (или Руководства по разрезанию )
• MITRE SAW
• СПАСКА (дополнительно)
• Шаблон для отверстий в кармане

Материалы:

• (1) Доска 2x2x8
• (1) Доска 1x3x8
• (1) Доска 1x2x8 ИЛИ решетчатая накладка ¼″ x 1 ½″ x 8 (для отделки сторон)
56 (1’0006 9’0006 лист x4’ фанера ¾” (обратите внимание, что это половина полного листа)
• (1 лист 2’x4’ фанера ¼″ (обратите внимание, что это четверть листа)
• (1) 8’ палка половина круглый или другой молдинг для добавления к передней части ящика (дополнительно)
• (4) 4 Высокие мебельные ножки ¾″
• (4) threaded inserts for furniture feet
• (1) pair 16 ” drawer slides
• ¾″ & 1 ½″ Edge Banding (optional)
• Wood Glue
• 1 шуруп с потайным отверстием ¼″
• 1 шуруп для дерева ¼″
• Отделка дерева (по желанию)

Как сделать простую тумбочку с одним ящиком

Теперь мы готовы начать сборку! Я предоставлю вам все инструкции, детали и планы для печати ниже, но если вы любите видео, у меня есть и это для вас:

Если вам понравился обзорный видеоролик и вы хотите увидеть его более подробно, вы можете посмотреть полное видео на YouTube внизу этого поста!

.

Возьмите чертежи для печати этой тумбочки с одним выдвижным ящиком со всеми размерами, списком вырезов и схемами здесь:

Шаг 1: Сборка боковых панелей

Боковые панели изготовлены из 2×2 и 3/4-дюймовых фанерных панелей. Итак, я вырезал 4 куска 2х2 и две фанерные панели для каждой тумбочки согласно списку раскроя в плане сборки.

.

Затем я просверлил карманные отверстия диаметром ¾ дюйма по краям фанерных панелей.

Чтобы карманные отверстия не были видны в конечном изделии, я просверлил два верхних карманных отверстия в пределах 7 ½” от верха и нижнее отверстие в пределах 1 ½” от низа. Все эти отверстия будут закрыты позже.

Я собрал боковые стороны, используя винты с потайными отверстиями 1 ¼ дюйма, чтобы все панели были заподлицо внутри.

Шаг 2. Сборка нижней панели

Нижняя панель вырезается из куска фанеры 3/4″, но для того, чтобы передняя часть казалась толще и давало место для установки резьбовых вставок для ножек, приклейте на нижнюю часть вровень с передним краем кусок 1х3 .

Чтобы скрыть шов спереди, вы можете приклеить 1 ½″ утюг на кромочную окантовку или приклеить/прибить гвоздями кусок 1×2 или решетчатую отделку спереди.

.

Если вы добавляете отделку спереди, вам нужно будет отрезать ту же толщину от задней кромки, чтобы общая глубина нижней панели оставалась равной 17 ½″.

Шаг 3: Сборка корпуса тумбочки

Я вырезал три 1×3 для верхних опор и добавил под ящик, а также просверлил карманные отверстия ¾″ в концах каждой детали и в концах нижней панели из шага 2.

.

Затем я использовал карманные отверстия диаметром 1 ¼″, чтобы собрать основной корпус тумбочки.

Два из 1×3 идут сверху – один спереди и один сзади. И третий установлен на 6″ ниже верхней опоры спереди.

.

Эта третья часть представляет собой просто отделку, которая находится под ящиком.

.

Нижняя панель находится на одном уровне с нижней частью спереди, но я убедился, что задняя сторона находится на ¾ дюйма от нижней части.

Я позаботился о том, чтобы боковые панели были правильно сориентированы, чтобы два верхних карманных отверстия были направлены вверх.

Шаг 4: Установите направляющие для ящиков

Я использовал 16-дюймовые направляющие для ящиков на шарикоподшипниках в этих тумбочках и установил их в верхней части так, чтобы они были задвинуты примерно на 1 ¼ дюйма от переднего края.

У меня есть подробная инструкция по , как я устанавливаю направляющие для ящиков , в котором объясняется, как именно их прикрепить.

Шаг 5: Установка ножек

Ножки, которые я использовал , поставлялись с резьбовым стержнем, установленным в верхней части. Они ввинчиваются во вставку с резьбой .

.

Но сначала мне нужно было установить эти вставки на каждый угол.

.

Я разрезал оставшиеся 1×3 пополам и приклеил их к задним углам. Вы также можете привинтить и прибить их, но я рекомендую дать клею высохнуть перед установкой вставок.

Я отметил 2 дюйма от каждой кромки в каждом углу и просверлил отверстие больше, чем хвостовик вставки, но меньше, чем резьба — точно так же, как предварительное сверление для винта.

.

Затем я использовал прилагаемый гаечный ключ, чтобы вкрутить их в отверстия, пока они не прилегали к поверхности дерева.

Затем я просто вкрутил эти ножки.

Полезный совет: Если кажется, что они не впиваются в резьбу, возьмите плоскогубцы и вытащите резьбовой стержень из ножки, чтобы он дольше торчал. Некоторые из моих были довольно короткими.

Шаг 6. Сборка ящика для тумбочки

Теперь давайте перейдем к моей любимой части — ящикам.

.

Из оставшейся 3/4-дюймовой фанеры я вырезал детали ящика в соответствии со списком вырезов на чертежах.

Затем я настроил свою настольную пилу, чтобы вырезать пазы в боковых сторонах ящика, чтобы установить нижнюю панель ящика.

.

Если у вас нет настольной пилы, вы также можете использовать вместо нее фрезер или вообще отказаться от пазов и просто приклеить и прикрутить скобами/прикрутить дно из фанеры толщиной ¼″ после сборки коробки.

.

Посмотрите этот пост на , как построить ящики.

.

Я приклеил утюгом кромку к верхушкам ящиков. Облицовка кромки необязательна, но она делает края фанеры более чистыми.

.

Затем я просверлил отверстия диаметром ¾ дюйма в передней и задней частях ящиков для ящиков, а затем собрал их с помощью винтов с отверстиями диаметром 1 ¼ дюйма.

Перед добавлением четвертой стороны я вырезал и установил нижнюю панель из фанеры толщиной 1/4 дюйма, чтобы вставить ее в эти выступы.

Шаг 7: Установка выдвижного ящика

Я установил выдвижной ящик на направляющие в каждой тумбочке так, чтобы он находился на расстоянии 1 ¼ дюйма от переднего края, чтобы можно было установить переднюю часть выдвижного ящика.

Шаг 8: Установка передней панели ящика

Я вырезал переднюю часть ящика из фанеры толщиной 3/4 дюйма, но, чтобы немного украсить ее, я добавил полукруглые молдинги вдоль передних краев.

Это совершенно необязательно, и вы можете использовать другой тип молдинга, если хотите.

.

Я скосил эти углы под углом 45 градусов и вырезал детали по размеру, а затем использовал быстросохнущий столярный клей , чтобы прикрепить их.

.

Я установил эту переднюю часть на ящик ящика с помощью винтов 1 ¼ дюйма изнутри, так что вокруг всех сторон передней части ящика был зазор около ⅛ дюйма.

Шаг 9: Установка столешницы на тумбочку

Чтобы добавить столешницу, мне пришлось снять ящик, чтобы получить доступ к опорам.

.

Таким образом, я использовал маленькие выступы на направляющих, чтобы выдвинуть ящик ящика, затем перевернул верх дном и тумбочку сверху.

Я отцентрировал его из стороны в сторону и убедился, что задние края выровнены, а затем использовал винты 1 ¼ дюйма, чтобы закрепить его через верхние опоры.

Шаг 10. Добавьте накладки на боковые стороны тумбочки

Чтобы закончить боковые стороны, я вырезал несколько тонких решетчатых накладок, чтобы они подходили к боковым панелям сверху и снизу.

.

Для этого я использовал решетчатую окантовку толщиной ¼ дюйма, потому что она добавляла еще одно измерение, поскольку была тоньше, но вы, безусловно, можете использовать здесь вместо нее 1×2, если хотите.

Опять же, я использовал быстросохнущий клей для дерева , чтобы прикрепить их, но обычный столярный клей также подойдет с несколькими зажимами, чтобы удерживать его, пока он не высохнет.

Шаг 11: Добавление задней панели

Изначально я не планировал добавлять сюда заднюю панель, но после того, как я закончил ее сборку, я решил ее добавить.

.

Задняя часть совершенно необязательна… если вы хотите, чтобы она была более открытой, вы можете ее пропустить. Но я вырезал кусок фанеры толщиной ¼ дюйма, чтобы покрыть заднюю сторону.

.

Перед тем, как крепить, сначала все прокрасил. Нет ничего хуже, чем пытаться пролезть в крошечное пространство и испачкать заднюю панель.

.

Ну… наверное, есть вещи и похуже. Но это очень плохо.

Итак, покрасьте эти тумбочки краской Minwax Early American , а затем прикрепите заднюю панель скобами. Вы также можете приклеить и привинтить/прибить эту панель на место.

Шаг 12. Отделка тумбочки с выдвижным ящиком

На следующий день я покрыл лаком поли и ручки , и это завершает часть 2 этой подходящей серии мебели для гостевой спальни — тумбочки!

Ищете другую подходящую мебель?

У меня есть как минимум еще одна вещь из этого подходящего набора, так что, если она вам нравится, не забудьте подписаться на информационный бюллетень, чтобы получать приоритетный доступ к новым сообщениям и планам, чтобы не пропустить остальные ряд!

Но если вы хотите посмотреть другие комплекты мебели, сделанные своими руками, у меня есть из чего выбрать!

Серия современной мебели для спальниСерия мебели для спальни Mid CenturyПодходящая офисная мебель серии

Не забудьте взять чертежи для сборки собственной тумбочки с одним ящиком и посмотреть полный видеоурок на YouTube здесь:

Если хотите сохраните это на потом, обязательно закрепите или поделитесь в своем любимом социальном канале!

До новых встреч, друзья, удачного строительства!

Материалы

• (1) плата 2x2x8
• (1) плата 1x3x8
• (1) доска 1x2x8 ИЛИ решетчатая накладка ¼ дюйма x 1 ½ дюйма x 8 (для обрезки сторон)
• (1) Лист 4 x 4 фута ¾ дюйма фанеры (обратите внимание, что это половина полного листа)
• (1 2’x4′ лист фанеры ¼ дюйма (обратите внимание, что это четверть листа)
• (1) 8-футовый полукруглый молдинг
• (4) Высокие мебельные ножки 4 ¾ дюйма
• (4) резьбовые вставки для ножек мебели
• (1) пара направляющих для ящиков 16 дюймов
• Кромочная лента 1 ½ дюйма (дополнительно)
• кромка ¾» (опционально
• Клей для дерева
• 1 винты с потайными отверстиями ¼″
• Шурупы для дерева 1 ¼ дюйма
• Отделка деревом (по желанию)

Инструменты

• Циркулярная пила
• Линейка
• Торцовочная пила
• Настольная пила (дополнительно)
• Дрель/водитель
• Брэд Гвоздарь (дополнительно)
• Карманное приспособление для отверстий

Инструкции

1. Aсоберите боковые панели с помощью винтов с потайными отверстиями 1 ¼ дюйма.
