Коническая крыша: устройство, конструкция, плюсы и минусы

Содержание

устройство, конструкция, плюсы и минусы

В вопросе выбора конструктивным решений при устройстве собственного жилища человек вечно мечется между практичностью и красотой. В зависимости от внешних обстоятельств и вкусов, пышные архитектурные стили, как рококо, барокко или готика, сменяются более лаконичными, классицизмом, минимализмом.

Но мы живем в уникальное время, когда с помощью современных материалов можно достаточно легко и недорого воплотить в жизнь практически любые архитектурные формы. Коническая крыша стала одним из таких возрожденных конструктивных элементов, незаслуженно забытых в условиях прагматичного 21-го века.

Кровля в виде конуса является частью традиционной русской архитектуры, она была и остается неотъемлемой частью русского терема, отличительной чертой православной церкви. В этой статье мы расскажем, что собой представляет конструкция купольной кровли, как она монтируется и перекрывается.

Содержание статьи

  • 1 История конической крыши
  • 2 Особенности конструкции
  • 3 Достоинства конструкции
  • 4 Недостатки
  • 5 Конструкция
  • 6 Устройство стропильного каркаса
  • 7 Видео-инструкция

История конической крыши

Конусообразная крыша – это сложная кровельная конструкция, в основании которой находится круг. Визуально она напоминает правильный прямой конус, основанием которого служит мауэрлат, а вершиной, являющейся серединой круга – точка схождения стропильных ног каркаса.

Этот архитектурный элемент имеет богатейшую историю в древнерусском зодчестве. Конусная крыша была характерной особенностью традиционного русского терема, православной церкви, богатых домов и флигелей.

Чаще всего эта сложная конструкция применялась для перекрытия небольших по размеру архитектурных деталей сооружения – башенок, «кукушек», крыльца. Купольная крыша имеет родственную связь с конусообразной и колокольчатой из-за одинаковой формы основания.

В настоящее время в частном домостроении эта технология применяется не так часто, так как устройство купольной кровли достаточно дорого и сложно для монтажа. Мастеров, которым не понаслышке знаком способ сборки конической конструкции, осталось не так много.

Однако, украсив этим архитектурным элементов, можно сразу придать дому элегантный, затейливый, оригинальный вид. Уместно кровля в виде конуса смотрится в районах, где новые дома соседствуют с историческими зданиями, это позволяет сохранить единый архитектурный облик города.

Коническая кровля

Интересно! На территории Италии были распространены целые поселения, где крыши имели коническую форму. В этих жилищах из известняковых блоков жили простые крестьяне, а крыши в виде конуса с длинным шпилем они крыли обычной соломой или камышом. Эти постройки охраняются ЮНЕСКО как культурное наследие Италии.

Особенности конструкции

Коническая кровля даже визуально сильно отличается от традиционных двухскатных, наиболее распространённых на территории России. Несмотря на то, что часто применение ее имеет чисто декоративный характер, она может быть очень функциональной, благодаря тому, что с ее крутых скатов хорошо соскальзывает вода.

Особенностями конструкции конусообразных кровель считают:

  1. Круглое основание. Опорой для стропильных ног, расходящихся веером, всегда служит круглое основание. Это требование действует также для купольных и колокольчатых конструкций, которые используются только, если форма основания круглая или полукруглая, если они сочленены с основной крышей или стеной.
  2. Гибкие кровельные материалы. Из-за формы для строительства конической кровли необходимо использовать только гибкие, эластичные кровельные материалы, к примеру, битумную черепицу, кровельную сталь. В противном случае в многочисленные стыки, будет затекать вода. Только гибкие покрытия способны обеспечить герметичность конусообразной кровле. Только они как правило, дороже обычных и требуют особых условий монтажа.
  3. Сложность монтажа конькового узла. Все многочисленные стропильные ноги каркаса сходятся в одной точке, которая является наиболее уязвимым и трудным для сборки узлом конструкции. Поэтому конструкция должна быть рассчитана на сосредоточенную на ней нагрузку.

Устройство конусообразной крыши

Обратите внимание! Выбрав коническую кровлю для вашего дома, необходимо предварительно сделать проект конструкции с расчетами количества осадков и ветровой нагрузки в регионе, где ведется строительство.

За счет своей формы конуса или купола такая конструкция кровли обладает высокой парусностью, поэтому ее не рекомендуют использовать в ветреных районах страны.

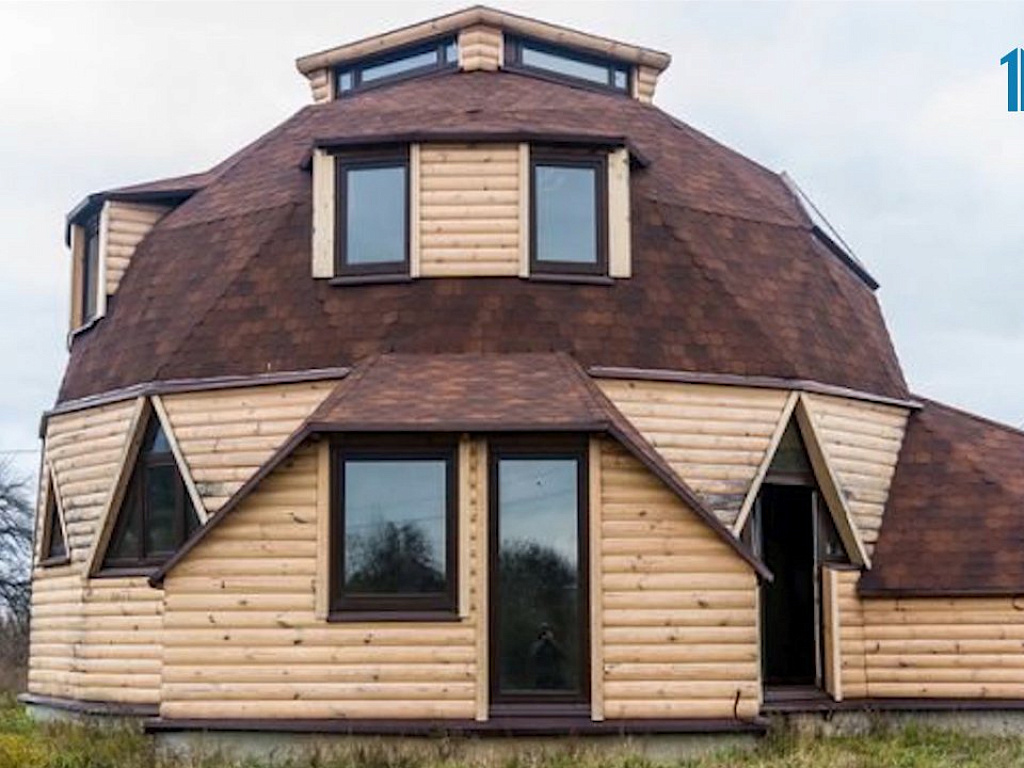

Крыши для домов с круглым основанием

Достоинства конструкции

Конусообразная крыша – достаточно сложная и дорогостоящая конструкция, однако, она имеет свои преимущества. Помимо очевидной эстетичности и оригинальности, она считается достаточно функциональной и устойчивой к внешним факторам. Кроме того, этот вид кровли характеризуется следующими плюсами:

  • Улучшенное соскальзывание снега и воды со скатов. Конус – очень удобная в плане эксплуатации форма крыши. С одной стороны, она не задерживает на поверхности снег, а с другой, позволяет талой и дождевой воде свободной соскальзывать с ее скатов. Это делает кровельные элементы самоочищающимися. Благодаря этому кровли такого типа реже нуждаются в чистке, реже протекают.
  • Устойчивость к внешним воздействиям. Прочность соединения, дополнительную жесткость которому придает большое количество стропил, обеспечивает повышенную устойчивость к ветровым и сейсмическим нагрузкам. Это качество делает конусную конструкцию пригодной для использования в сейсмически нестабильных районах.
  • Новые возможности использования пространства под крышей. При монтаже купола получается, что в помещении под кровлей потолок будет выше, чем если применять другой тип кровли. Это позволяет более рационально использовать свободное место, а также по-новому взглянуть на дизайн этого помещения.

Дом с конической кровлей

Важно! Неоспоримым преимуществом конусовидной кровельной конструкции мастера считают ее оригинальный и необычный внешний вид. Всего одна башенка с крышей в виде конуса превращает скучный коттедж в сказочный замок или терем. Кроме того, она легко увязывается с большинством архитектурных стилей, смотрится гармонично, но стильно.

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

  1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
  2. Увеличенный расход кровельного материала
    . Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
  3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

Обратите внимание! Не важно, конус или круглый купол, получаться должно, что такая конструкция немного дороже, чем обычная двухскатная крыша. Поэтому такое решение обычно не используют в строительстве бюджетных дачных домиков, оно чаще применяется в коммерческом строительстве или сооружении дорогостоящих коттеджей.

Конструкция

Устройство крыши в виде конуса с одной стороны похоже на конструкцию других типов кровель, а с другой – сильно отличается из-за особенностей ее формы. Она состоит из следующих компонентов:

  • Стропильный каркас. Стропильная система, как правило, относится к наслонному типу. Она является несущим основанием, на которую ложится основная нагрузка. Деревянные стропильные ноги, сходящиеся в одной точке, придают конструкции конусовидную форму, придают жесткость, распределяют нагрузку.
  • Гидроизоляция. Поверх стропильного каркаса укладывается пленочная гидроизоляция, которая предотвращает возникновение протечек через крышу. Верхние края пленки фиксируются обрешеткой.
  • Обрешетка
    . Поверх гидроизоляции крепится гибкая пластиковая обрешетка. Обрешетка служит основой для крепления кровельного материала, она поддерживает его, равномерно распределяя нагрузку. Каждая планка фиксируется к стропилам саморезами прямо поверх гидроизоляции.
  • Финишное покрытие. Финишное покрытие – кровельный материал, который крепят к обрешетке или контробрешетке каркаса. Для этих целей при монтаже конусной конструкции используют гибкие материалы: битумную черепицу, листы кровельной стали или меди, композитную черепицу.

Коньковый узел

Учтите, что конструктивно купольная и конусная кровля не сильно отличаются друг от друга. При сборке каркаса для купольных конструкций используют продольные бруски двух размеров, чтобы получить необходимый радиус. Важно, чтобы крыша при использовании черепицы имела равномерный, плавный изгиб.

Устройство стропильного каркаса

Стропильная система – основа крыши, ее скелет, который придает ей необходимую форму, жесткость, позволяет выдерживать и распределять значительный нагрузки. При монтаже конусовидных кровель чаще всего применяется наслонный тип каркаса.

При этом стропильные ноги опираются одним концом на мауэрлат, положенный на верхний пояс стены, а вторым – на стойку, вертикальную опору. Стропильный каркас кровель с формой конуса состоит из следующих элементов:

  1. Мауэрлат. Месте, где будет установлен стропильный каркас укладывают кольцевой мауэрлат, который равномерно распределит вес крыши. С этой целью в нижней части стропильного каркаса к мауэрлату или опорному брусу по периметру полукруглой стены крепятся стропила.
  2. Стяжки. Дополнительную прочность конструктивному узлу придают с помощью стяжек. Для этого выполняют монтаж креста, который стягивает между собой противоположные стороны мауэрлата.
  3. Стойка. По центру креста устанавливается вертикальная стойка, в которую врезают верхние части стропил.
  4. Стропила. Стропила своей частью, что обеспечивает прочность крепления, соединяются в верхней точке крыши, образуя коньковый узел. А нижней частью ноги они крепятся к мауэрлату.
  5. Обрешетка. Перпендикулярно стропильным ногам фиксируется обрешетка. Изготовьте ее из реек или чего-то другого и прикрутите к стропилам саморезами. Выбор шага между рейками объясняется выбором материала и необходимым расстоянием для его крепления.

Самонесущая кровля

Помните! Существует технология бескаркасного строительства конусных кровель, которые называются самонесущими. Однако, такой подход требует тщательных расчетов и большого опыта проектирования и монтажа сложных крыш.

Расчет материала для перекрытия конусообразной кровли

Видео-инструкция

Коническая крыша плюсы и минусы, выбор материалов

Коническая крыша — это крыша в основании которой лежит круг, а форма самой крыши представляет из себя конус. В древней Руси подобный вид крыш был достаточно популярен и использовался не только при возведении круглых зданий, таких  как церкви, дворцы, но и для украшения жилых домов. В настоящее время данный вид крыш применяется редко, поскольку, как правило, здание должно иметь форму круга, а это не совсем удобно с точки зрения обустройства внутреннего пространства. Однако в виду того что все больше людей хотят выделить свой дом из однотипной застройки, а быть может сохранить традиции русского зодчества все чаще можно встретить данную крышу в качестве украшения современных коттеджей.
Коническая крыша безусловно подчеркнет архитектурный вид Вашего дома и непременно будет притягивать взгляд к строению.

Основным плюсом конической крыши является отличная сопротивляемость к различным природным явлениям.
С нее отлично сходит вода, в виду повышенных прочностных свойств она не нуждается в чистке от снега, кроме того снег и сам отлично сходит. Важной положительной особенностью является лучшая из всех видов кровли сейсмоустойчивость. По мимо этого уникальный внешний вид позволит украсить дом снаружи и необычно обустроить внутреннее пространство.
Коническая крыша имеет и минусы — это сложность конструкции, как с точки зрения проектных работ, так и монтажных, увеличенный расход кровельного материала, проблематичность размещения естественного освещения и водосточных систем.

Коническая крыша, несмотря на сложность в проектировании и монтаже не часто, но используется особенно при строительстве элитных домовладений, придают им оригинальность и великолепный внешний вид.

Выбор кровельного материала.

Выбор кровельного материала следует начинать с определения угла наклона Вашей кровли. Конечно можно пренебречь данным правилом, но это повлечёт увеличение затрат на обустройство подкровельной гидроизоляции, конструктивных элементов, потребует дополнительной герметизации нахлестных зон.
Каждый кровельный материал имеет требования к минимальному углу наклона, которые устанавливаются производителем согласно испытаниям. Кроме того на крышах с малым уклоном не будет видно самого кровельного материала и смысл переплачивать за эстетические свойства пропадает.
Вид кровельного материала особенно важен при обустройстве конической кровли. Целесообразней применение штучных материалов, таких как штучная металлическая черепица, кровельный сланец, деревянная шепа, дранка, гонт. Идеально подойдет в виду своей гибкости тростниковая кровля, также стоит отметить фальцевую кровлю. Монтаж керамической или цементно-песчаной черепицы потребует подрезки материала, поэтому гидрозащитные свойства скорее всего уменьшатся и следует предусмотреть более надежную подкровельную гидроизоляцию. Применение таких материалов как листовая или композитная металлочерепица, профилированный лист, шифер и еврошифер помимо увеличенного отхода материалов, нуждается в обустройстве малых коньков, которые визуально сделают крышу пирамидальной (щипцовой).
Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.
Внешний вид, также является важным фактором при выборе кровельного материала. Выбрать есть из чего и порой это сложная задача, но ее прийдеться решать. На рынке представлено огромное количество производителей, моделей, цветов различных видов материала. Нужно помнить что прежде всего кровельный материал должен нравиться Вам, так как именно Вы будете видеть его каждый день и именно он будет складывать впечатление о доме и его хозяевах.
Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе.
Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала. С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.
Следующим момент, который нужно учесть это стоимость кровельного материал, а также работ по его монтажу. Коническая крыша одна из самых затратных видов крыш. Помимо того что для её покрытия используются, как правило, не демократические  по ценам материалы, также монтаж требует отличных знаний и умений, а значит стоимость работ может в разы увеличится по сравнению с монтажем односкатной или двускатной крыши.
Коническая крыша представляет из себя сложную конструкцию и смонтировать кровельный материал весьма затратное дело, поэтому приоритетом при выборе материала, помимо внешнего вида, должна быть его долговечность, чтобы впоследствии минимизировать расходы на капитальный ремонт.



Материалы для конической кровли

Гибкая черепица

В зависимости от модели и способа укладки минимальный угол наклона может достигать 6 градусов, но лучше, с точки зрения визуализации, использовать на более крутых уклонах.

Тростниковая кровля

Один из древнейших кровельных материалов с уникальными свойствами долговечности и теплоизоляции. Минимальный угол наклона 35 градусов.

Кровельный сланец

Самый дорогостоящий вариант. Конечно угол наклона должен быть минимум 40 градусов, чтобы натуральный камень был виден, но допустимый минимальный угол составляет 20 градусов.

Деревянная кровля

Смелое и действительно уникальное покрытие для Вашей кровли.
Минимальный угол наклона 20 градусов.

Фальцевая кровля

Хороший вариант для крыш с углом наклона от 7 градусов. Отсутствие сквозных крепежных отверстий добавляет надежности и долговечности.

Керамическая черепица

Отлично подойдет для крутых крыш, так как будет раскрывать всю красоту натуральной черепицы, кроме того минимальный уклон должен составлять 14 градусов.

Цементно-песчаная черепица

Оптимальный вариант по цене/качеству/внешнему виду. Подходит для крыш с углом наклона от 14 градусов.

Штучная металлочерепица

Надежный, но достаточно дорогостоящий способ накрыть коническую крышу. Минимальный угол наклона составляет 20 градусов.

Подробнее

Фото конических крыш

НАЖМИТЕ НА КНОПКУ ДЛЯ ПОИСКА МИНИМАЛЬНОЙ ЦЕНЫ!!!

Поделитесь в соцсетях. Спасибо!

Советы экспертов по покрытию черепицей конической крыши

Рисунок 1. Подложку следует укладывать вертикально, перпендикулярно карнизу, как показано на этом рисунке из Технического бюллетеня ARMA под названием «Как крыть конусную крышу». (Авторское право Ассоциации производителей асфальтовых кровель, перепечатано с разрешения.)

Конусообразные крыши — один из тех проектов, которые подрядчики либо любят делать, либо избегают, как чумы.

Выдающаяся архитектурная особенность домов в стиле королевы Анны и нормандского стиля, конусообразные крыши также встречаются в армянских и грузинских церквях, средневековых башнях и замках. Их наклонные и изогнутые геометрические поверхности могут быть сложными и трудоемкими для покрытия черепицей, особенно для кровельщиков, которые привыкли работать только с прямыми линиями.

В то время как простая скатная крыша обычно имеет две или более сторон, а вальмовая крыша имеет по крайней мере четыре стороны, коническая или башенчатая крыша может иметь бесконечное количество сторон. Некоторые конусообразные крыши имеют от трех до восьми плоских сторон, которые создают более геометрическую форму, например, пирамиду.

Итак, задача заключается в следующем: как установить плоскую черепицу на эту сложную округлую поверхность?

Подложка должна укладываться вертикально, перпендикулярно карнизу, как показано на рисунке из Технического бюллетеня ARMA под названием «Как крыть коническую крышу». (Авторское право Ассоциации производителей асфальтовых кровель, перепечатано с разрешения.)

Начало работы

Благодаря своей гибкости современные битумные гонты можно укладывать на крыши любой формы.

Чтобы начать покрытие конусной крыши, вам необходимо знать три параметра: длину стропила, диаметр конуса и самый широкий кусок черепицы, который вы будете использовать.

Чтобы определить расстояние вокруг основания конуса, умножьте его диаметр на 3,14. Например, если диаметр равен 20 футам, периметр будет равен 62,8 футам. Для гонта шириной 12 дюймов вам потребуется 63 гонта в каждом ряду вокруг конуса.

Необходимы точные расчеты, поскольку куски черепицы должны будут менять форму и становиться уже по мере продвижения от основания конуса к его вершине.

Резка черепицы — это задача, которую вы можете выполнить заранее, создав шаблон или приступив к определенной части установки.

Соображения безопасности

Поскольку конусообразные крыши обычно крутые и находятся высоко над землей, подумайте о том, чтобы вбить в крышу опоры для устойчивой опоры во время работы. А еще лучше использовать строительные леса, которые не только обеспечивают платформу для установки лестницы на крышу, но также служат легкодоступной полкой для ваших кровельных материалов и инструментов.

На плоской конусной крыше используйте стандартный метод установки вальмы и конька. (Авторское право Ассоциации производителей асфальтовых кровель, перепечатано с разрешения.)

Подложка и вентиляция

Когда подготовка завершена, оборудование для обеспечения безопасности установлено, вы готовы к самой интересной части: установке.

Сначала нанесите на настил подложку хорошего качества в соответствии с инструкциями производителя.

Подложку следует укладывать вертикально, перпендикулярно карнизу, следуя схеме потока от вершины конуса к его основанию. Этот процесс поможет предотвратить сморщивание или деформацию материала. У вас должно получиться нахлест возле пика, который можно обрезать во время укладки подкладочного слоя и перед укладкой гонта.

Продолжайте укладывать подложку внахлест по вертикали по мере продвижения вверх по конусу и используйте асфальтопластовый клей для цементирования края внахлест. В качестве альтернативы вы можете использовать подложку из отслаивающихся материалов. Самоклеящаяся подложка защищает карнизы и оклады от дождя с ветром и закрывает любые возможные зазоры между примыкающими гонтами.

Далее проверьте вентиляцию. Если конус выходит на чердак, он должен быть частью вентиляционной системы. Чтобы обеспечить статическую вентиляцию в основной части чердака, увеличьте требования к площади без сетки на ту же площадь в квадратных футах, что и для помещения в форме конуса. Если площадь открыта для жилого помещения, потолочный вентилятор может помочь направить влагу и тепло из конусообразной комнаты в основную жилую зону для рассеивания. Использование комнатного осушителя также может быть полезным.

При работе с полностью круглым конусом используйте непиковую гребенчатую вентиляцию на вершине для принудительной вентиляции. Формула для конических комнат согласуется с любой другой жилой площадью:

  • Равные приточные и вытяжные вентиляционные отверстия: 300 квадратных футов площади чердака = 1 квадратный фут площади вентиляционных отверстий без сетки
  • Только вытяжные вентиляционные отверстия: 150 квадратных футов площади чердака = 1 квадратный фут площади вентиляционных отверстий без сетки

В случае отсутствия вентиляции сообщите домовладельцу о потенциальных проблемах, связанных с ускоренным износом, и о том, как это может повлиять на гарантию продукта. Для получения более конкретных требований свяжитесь с производителем черепицы.

Черепица с плоскими сторонами и закругленными конусами

После установки подстилающего слоя и решения проблем с вентиляцией можно приступать к укладке черепицы.

При покрытии черепицей крыши с закругленным конусом разделите крышу на три отдельные зоны. (Авторское право Ассоциации производителей асфальтовых кровель, перепечатано с разрешения.)

Если вы работаете с конической крышей с плоскими сторонами, вы можете использовать стандартный метод установки вальмы и конька. Проведите мелом вертикальные линии от кончика конуса к центру карниза на каждой из плоских сторон. Затем нанесите черепицу на плоские участки, разрезая бедра или суставы. Используйте стандартную бедренную и коньковую черепицу для завершения тазобедренных суставов.

Чтобы обеспечить непрерывную линию кровли, начертите горизонтальные линии мелом вокруг конуса так, чтобы черепица выровнялась по соседним сторонам.

Черепица на крутых конусных крышах — с уклоном более 21/12 — может потребоваться герметизация вручную битумно-пластичным цементом. Ознакомьтесь с инструкциями производителя для применения на крутых склонах.

При обшивке крыши с закругленным конусом у вас не будет горизонтальной линии из-за кривизны. Если вы попытаетесь создать линию, стыкуя стороны черепицы вместе, черепица будет постепенно изгибаться вниз и не будет правильно выровнена, когда вы окружите конус.

Чтобы упростить установку, разделите крышу на три отдельные зоны. Начните укладывать черепицу с первой зоны, в нижней части конуса, а затем продвигайтесь вверх ко второй и третьей зонам.

Пока вы забиваете гвозди, попросите другого члена бригады удерживать черепицу по изгибу так, чтобы она была на одном уровне с поверхностью.

Боковой нахлест гонтов более заметен в верхних частях каждого конуса. Обрежьте черепицу под углом, чтобы стык был параллелен потоку воды. (Авторское право Ассоциации производителей асфальтовых кровель, перепечатано с разрешения.)

Поскольку форма конуса сужается от основания к вершине, для последующих рядов требуется меньше материала.

Степень смещения по горизонтали и различные вырезы в черепице создают случайный вид. При использовании стандартной черепицы с тремя выступами подрежьте каждую черепицу для правильного вертикального выравнивания. Более простой альтернативой было бы использование случайно уложенной черепицы, которую не нужно выравнивать по вертикали.

Укладка черепицы на конусообразную крышу может быть сложной задачей, но при наличии надлежащих знаний и навыков вы сможете вернуть этому архитектурному центру его полную славу.

Для получения дополнительной информации от Atlas Roofing, в том числе технических бюллетеней, инструкций по установке и спецификаций продукции, посетите сайт atlasroofing.com.

Нравится:

Нравится Загрузка…

Стропильный каркас конической крыши

В прошлом году я завершил проект полукруглого крыльца в виде башни. В статье «Обрамление двухэтажного полукруглого крыльца» (19 апреля) я обсуждал изогнутый каркас — в основном полукруглый стальной узел и его интеграцию с деревянным каркасным домом — но не стал обсуждать полукруглую коническую крышу. что закрывало крыльцо.

Модное начало . Стропила крыши для полуконуса опирались на изогнутую пластину размером 2 на 2, которую мы прикрепили к самой верхней изогнутой стальной балке с помощью пороховых крепежных деталей и болтов с квадратным подголовком диаметром 1/2 дюйма. Коническая крыша на самом деле была концом остроконечной крыши, которая простиралась от дома над крыльцом. Мы начали с обрезки обычных стропил для двускатной крыши. Стропила конической секции будут иметь те же хвостовые детали, что и обычные, но верхние срезы (для вершины конуса) нужно будет измерить и вырезать позже, поэтому мы откладываем шаблон стропила в сторону.

Как и каркас вальмовой крыши, каркас конуса (или в данном случае полуконуса) начинается с трех общих стропил. Первое обычное стропило крепится к концу конька. Затем два других коммона короля поддерживают хребет с боков. Они расположены под углом 90 градусов к гребню и к другому королю общему.

Проложили конек 2х10 от дома до начала полукруглого обрамления крыльца. В моде с вальмовой крышей мы установили три королевских общежития. Первый проходил по прямой линии от конца хребта до середины изогнутой пластины. Следующие два королевских общины стояли напротив друг друга в конце хребта. Эти два стропила были перпендикулярны коньку и спускались к началу полукруга с обеих сторон.

Крутой перекресток . В случае с вальмовой крышей вальмовое стропило будет простираться на 45 градусов от перекрестка «король-общий» до угла здания. Поскольку угла не было, стропила этой крыши просто расходились веером по полукругу. Меня беспокоил перекресток, где должны были сойтись семнадцать стропил 2×8. Я рассматривал возможность установки перемычек, чтобы зацепить некоторые промежуточные стропила, но перемычкой будет прямая линия между радиальными стропилами с верхним краем ниже изогнутой плоскости крыши. Я считаю, что в подобных ситуациях лучшей стратегией является создание полноразмерного плана крыши для визуализации каркаса.

Полномасштабный план позволяет бригаде визуализировать, как радиальные стропила пересекаются на вершине. Полукруг повернут, чтобы представить верхнюю пластину. Распил материала 2-by используется для трассировки стропил одна за другой.

Чертеж в натуральную величину . Поскольку дом все еще находится на ранней стадии создания каркаса, мы выбрали большую открытую площадку для рисования. После выбора центральной точки полукруга (центральной точки конца конька) мы начертили его внешнюю окружность и привязали центральные линии для трех основных стропил. С помощью прямого распила материала 2-by мы нарисовали очертания королей, которые разделили полукруг на две четверти круга. Далее мы нашли центральную точку между царгами и начертили стропила, которые разбивали полукруг на восьмые части круга, затем на шестнадцатые и, наконец, на тридцать вторые. В этой схеме хвосты стропил располагались на расстоянии чуть менее 16 дюймов друг от друга.

Бригада затемняет линии стропил, чтобы они могли видеть детали среза в местах их пересечения на коньке.

До сих пор мы позволяли всем линиям пересекаться вверху, но теперь я затемнил концы стропил, начиная с царьков. За «восьмыми» стропилами последовали «шестнадцатые». Острый угол на конце «шестнадцатых» стропил был бы больше 45 градусов, но мы все равно могли бы его распилить циркулярной пилой. Я решил просто втыкать «тридцать вторые» стропила в свободные места, а не пытаться обрезать длинные конические концы. Затемнение в торцах стропил в месте пересечения также позволило взять углы среза прямо с натурного чертежа.

Боковой король и конечный король образуют четверть круга. Следующее задание — разделить четверть круга на восьмые. Чтобы найти среднюю точку между общими участками, команда прокладывает между ними 2×6 и отмечает среднюю точку. Затем эту точку переносят на пластину и отмечают положения «восьмых» стропил.

Схема плиты. Задние концы всех стропил в полукруге должны быть одинаковыми, но перед распилом нам нужно было разметить положения стропил на пластине. Как правило, раскладка стропил на прямой пластине означает протягивание ленты по всей длине, отметку положения стропил и выравнивание отметок, прижимая край квадрата к пластине. Но с изогнутой пластиной мы не могли просто «вытянуть» макет, и мы не могли поднести квадрат к краю пластины, чтобы отметить позиции. Вместо этого мы продолжали делить пространство между королевскими общинами пополам, пока не получили нужный нам макет.

Затем они используют 2×6 для соединения восьмой точки с общим. Середина этого расстояния переносится на пластину как положение шестнадцатых стропил. Им отмечают положения «шестнадцатых» стропил на пластине. После укладки стропил бригада измеряет расстояние от пластины до плеча углового среза, чтобы найти длину каждого стропила.

Мы разрезаем 2-х, чтобы точно охватить четверть круга между королевскими долями, отметили середину на 2-м и выровняли квадрат от этой точки на пластину для «восьмых» стропил. Разложив их позиции, мы измерили между этой раскладкой и общим королем и перенесли измерение на 2-by. Затем мы использовали 2-by, чтобы измерить и отметить положения «шестнадцатых» стропил. Эти стропила были достаточно близко друг к другу, поэтому мы только что измерили середину положения «тридцати вторых» стропил.

Стропила в закруглении . Когда пластины были разложены, пришло время обрезать и установить стропила. Измеряли от внешнего края пластины до положения плеча «восьмого» стропила. Мы разложили и обрезали хвосты стропил, используя шаблон стропила, отложенный ранее, чтобы отметить свес карниза и птичий рот. Затем мы измерили отвес. Взяв угол из схемы пола, мы установили угол пилы и сделали пропил по отвесу в верхних концах стропил.

Стропильные хвосты для радиальных стропил идентичны обычным коромыслам, поэтому бригада использует образец стропила, чтобы обвести хвост, прежде чем вырезать детали. После измерения и разметки плеч отвеса член бригады берет угол пилы с чертежа пола и отрезает вершину.

После обрезки и установки «восьмых» стропил, мы перешли к «шестнадцатым» стропилам. Мы измерили и обрезали их таким же образом, но на этот раз острый угол усложнил разрез.

Начиная с одного конца полукруга бригада устанавливает стропила, которые делят дугу на восьмые, а затем на шестнадцатые. Наконец, бригада устанавливает стропила, которые делят шестнадцатое пространство на «тридцать второе». Вместо того, чтобы пытаться отрезать длинную точку на верхнем конце тридцать второго стропила, бригада подрезает вершины встык и прибивает их гвоздями на место.

Вместо установки всех «шестнадцатых» стропил мы начали с одной стороны полукруга, устанавливая «шестнадцатые» стропила и заполняя «тридцать вторые» стропила, пока мы еще были на месте.

Член бригады прибивает вершины стропил на пике … … и сбивает все неровные стропила, чтобы поместить их в одну коническую плоскость.

Чтобы соединить стропила в верхней части конуса, мы прибивали гвоздями или торцевыми гвоздями везде, где это возможно.
