Крепление «ласточкин хвост» Ласточкин хвост крепление: особенности

«Ласточкин хвост» крепление – одна из разновидностей шипового соединения, используемого для сборки деревянных конструкций. На одной детали выпиливают трапециевидные выступы, на второй – узкие шипы. Благодаря наклону проушин элементы прочно фиксируются даже без использования клея.

Содержание

Область применения соединения «ласточкин хвост»

Крепление этого типа предназначено для деталей из дерева, а потому используется преимущественно в 2 областях: строительстве и сборки мебели.

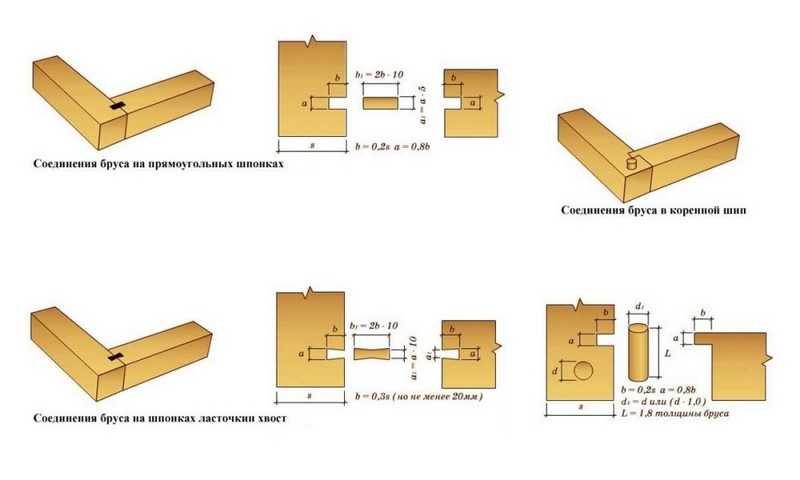

Строительство

«Ласточкин хвост» был изобретен когда еще не было столярных клеев и крепежей. До сих пор применяется при возведении деревянных домов, бань и прочих строений ввиду надежности и прочности фиксации элементов, способности придать конструкции необходимую жесткость. С его помощью соединяют профилированный брус или бревно в венцы сруба. Места стыка так плотно прилегают друг к другу, что теплопотери в готовом доме минимальны.

Производство мебели

Наиболее часто данный тип крепления применяют в столярном деле для соединения частей выдвижных ящиков, выполненных из массива дерева или фанеры, а также:

столов;
шкафов;
этажерок;
полок;
шкатулок;
сундуков и для другой мебели.

Конструктивные особенности и преимущества соединения

Устойчивость к деформации. Дерево в местах соединения меньше подвергается естественным изменениям под воздействием повышенной влажности или, наоборот, сырости.
Экономия материала. Древесных отходов при создании подобного типа соединения намного меньше, чем при других способах.
Обеспечение высокой прочности. Не требуется дополнительный крепеж.
Низкая стоимость. Для сборки конструкции не нужно покупать саморезы, гвозди, скобы.
Возможность создания ровного угла сруба, что позволяет обшить готовое строение панелями, сайдингом или другим облицовочным материалом.

Эстетичность. Крепление подобного типа отличается декоративностью, а потому не требует маскировки декоративными накладками.

Технология соединения деталей с применением «ласточкиного хвоста» своими руками

Чтобы своими руками выполнить данный крепеж , необходимо точно спроектировать размеры шипов и выемок, принимая во внимание нагрузку на детали и некоторые другие факторы. Для облегчения работ можно использовать готовые шаблоны, чертежи.

Для работы потребуются:

реймус;
стамеска;
угольник столярный;
киянка;
малка;
лобзик;
обушковая пила;
карандаш.

Что нужно учитывать при проектировании соединения

При создании чертежа следует просчитать расстояние между шипами. Наибольшую прочность обеспечивают шипы, расположенные на равных промежутках друг от друга. Однако для выпиливания элементов потребуется много времени. Чаще всего используют схему 2 к 1 или 3 к 1 – этого вполне достаточно, чтобы надежно закрепить элементы.

Важно! При фиксации длинных деталей потребуется изготовить дополнительные шипы по краям, чтобы предотвратить коробление дерева.

Также важно определить угол наклона шипов. Для мягких пород древесины используют пропорции 1:6, чтобы предотвратить деформацию, для твердых – 1:8.

Разметка

Должна быть произведена максимально точно – от этого зависит прочность соединения. Для работы потребуются угольник и малка. Чтобы облегчить задачу, можно воспользоваться специальным шаблоном. Существуют разные виды, предназначенные для создания углов разных размеров в зависимости от твердости древесины.

Работу начинают с разметки и выпиливания стороны, на которой будут расположены шипы. Впоследствии она будет использоваться для переноса чертежа на сторону, где находятся шипы.

С помощью реймуса чертят линию заплечиков, наносят их на все 4 стороны. Используя шаблон или столярный угольник с малкой, намечают контуры шипов на торце, потом на лицевой и тыльной сторонах детали. Участки доски, которые нужно удалить, помечают крестиком.

Вырезание пазов

Выпиливают пазы с помощью обушковой пилы. Сначала делают ровные пропилы до черты заплечиков. Чтобы избежать кривизны, полотно нужно держать перпендикулярно торцу, а рукой водить равномерно, без резких движений.

Когда все пропилы сделаны, нужно удалить отходы. Для этого лобзиком выполняют горизонтальный срез на участках, помеченных крестиком. Зачистить место выпила можно стамеской.

Шипы

Когда первая деталь выполнена, переходят ко второй. Сперва делают разметку «ласточкиного хвоста» на ней.

Вторую деталь размечают реймусом, располагают горизонтально. Прикладывают перпендикулярно к ней первую в месте соединения, контролируя по линии заплечиков.

Карандашом намечают контуры шипов, помечают секции, которые требуется удалить. Выпиливают обушковой пилой, причем полотно должно идти не строго по линии разметки, а на 1 мм выше, чтобы оставался небольшой запас. После убирают излишки древесины стамеской. Этот этап требует наибольшей точности.

Лобзиком и стамеской убирают отходы.

Сборка и фиксация

Прикладывают детали друг к другу так, чтобы шипы вошли в пазы. С помощью мягких постукиваний киянкой собирают конструкцию. Если все сделано верно, элементы будут плотно прилегать друг другу, не оставляя свободного пространства. Если что-то мешает, определяют проблемный участок и убирают излишки древесины стамеской.

С помощью ласточкиного хвоста можно прочно соединить деревянные элементы. При желании можно сделать крепление самостоятельно, однако если опыт отсутствует, желательно сначала попрактиковаться на досках, и только после этого переходить к выпиливанию мебельных деталей или бруса.

Да!

45. 47%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.76%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

14.78%

Проголосовало: 1313

Оцените полезность статьи, нам будет приятно 🙂

Особенности и различия крепления прицела при помощи планки «Ласточкин хвост» у разных производителей

Ввиду технологической простоты изготовления крепление «ласточкин хвост» является, пожалуй, первым способом установки прицелов на оружии. В самом простом случае кольца прицела устанавливались в пазы, выпиленные фрезой на корпусе ружья. В тоже время, простота крепления позволяет производителям не придерживаться каких либо стандартов (в отличие, например, от планки Вивер или Пикатинни) и устанавливать свои правила. В этой статье я обобщил свой опыт установки прицелов (при помощи стоек-колец или кронштейнов) на «ласточкин хвост», чем я занимаюсь консультируя охотников буквально каждый день.

Содержание статьи

Самое первое крепление – история возникновения
Какие бывают виды «ласточкин хвост»
1. С округлой формой
2. С прямым основанием
3. Внешняя планка на корпус оружия
4. Переходная планка с вентилируемой планки и Weaver
5. Боковая планка «ласточкин хвост»
Ширина планки «ласточкин хвост»
Типы используемых стопоров
1. Стопорная «стенка»
2. Стопорные штифты
3. Стопорные отверстия
4. Стопорные проточки
Примеры использования на оружии
1. Винтовка «Diana»
2. Карабины «Лось» и «Барс»
3. ИЖ-94 (МР-94)
4. Боковая планка «ласточкин хвост» – АК (Сайга, Вепрь), СВД (Тигр), СКС и т. д.
5. Со стопорной выемкой на примере CZ 550
Установка планки «ласточкин хвост» своими руками

Самое первое крепление

Начнем с истории данного крепления. Ствольные коробки первых ружей имели простейший вид, рассчитанные в основном на простоту механизмов подачи пули в ствол, но никак не на установку прицелов. Многие ружья имеющие долгую историю, до сих пор заставляют любителей придумывать различные решения установки прицелов. В общем случае корпус прицела также имеет вид цилиндра. То есть, нам необходимо связать цилиндрическую форму прицела и ствольную коробку. Так на первых ружьях возникли небольшие проточки, которые в срезе имели вид трапеции. Такая фигура была очень похожа на тот самый ласточкин хвост. Подобное крепление не стало новшеством, так как нечто подобное существует в соединении бревен.

Какие бывают виды «ласточкин хвост»

Крепление «ласточкин хвост» — это самое простое исполнение посадочного места для большинства ружей различных производителей оружия. Итак, перечислим основные варианты исполнения данного крепления:

«Ласточкин хвост» с округлой формой

Верхняя часть посадочного места представляет собой продолжение окружности ствольной коробки. Для производства такого крепления необходимо было просто фрезеровать с двух краев небольшие проточки. Простота производства повлекла за собой проблему установки, так как многие кольца для оптических прицелов или сами коллиматорные прицелы имеют прямое основание.

«Ласточкин хвост» с прямым основанием

Прямое основание, как видно на срезе, предполагает проделывать отшлифовку верхней части посадочного места. Для данного крепления на данный момент существует различные варианты креплений.

Внешняя планка «Ласточкин хвост»

Для многих винтовок изначально производителем не было установлено никаких планок, а предыдущие два способа подразумевают точное и существенное механическое воздействие на корпус оружия. Кроме того, этот способ доступен не для всех ружей, например, если не позволяет толщина ствольной коробки. Поэтому для некоторых типов оружия применяется установка внешней планки «ласточкин ;хвост» и Вивер. Вивер используется чаще, ввиду наличия стандарта и большего распространения среди импортных прицелов и кронштейнов. Наиболее распространён способ установки планки прямо на корпусе ствольной коробки. Обычно в таком случае необходимо обращаться в оружейные мастерские, но если вы уверены в своих силах, ниже мы подробно объясняем, как установить такую планку на оружии.

Далее приведём наиболее распространённые внешние планки «ласточкин хвост»:

Довольно популярная планка «ласточкин хвост» для мелкокалиберных винтовок ТОЗ. Планка имеет прямое основание с уменьшением проточек. Стопорами являются установленные в окончании подшипники.

Вариант исполнения планки «ласточкин хвост» с прямой формой и стопорной «стенкой» от новосибирского «ТочПрибор». Подробнее…

Переходная планка с вентилируемой планки и Weaver

Для некоторых ружей с вертикальным расположением стволов прицел можно установить только на вентилируемую планку, которую усиливают переходными универсальными планками «ласточкин хвост» или Вивер. Например для «ИЖ-27» (МР-27) и «ТОЗ-34». Помимо создания посадочного места такая переходная планка позволяет отрегулировать соосность прицела относительно оси выстрела, а также, в отличие от колец, распределяет ударную нагрузку на вентилируемую планку и позволяет установить более массивные прицелы.

Боковая планка «ласточкин хвост»

Широкое распространение получило использование планки «ласточкин хвост» на боковой поверхности ствольной коробки – на оружии, где использовать верхнюю часть корпуса оружия невозможно. Вот лишь некоторые из них (с отсылкой к соответствующим статьям):

Калашников и его гражданские модификации («Вепрь», «Сайга»)
СВД и «Тигр»
Мосина и КО-44
СКС
СВТ
МЦ 20-01, МЦ 20-07, ТОЗ-106

На некоторых ружьях боковое крепление обусловлено верхней подачей патронов или выброса гильз, поворотным затвором или не жёстко фиксируемой крышкой ствольной коробки (как на АК).

Все возможные боковые планки «ласточкин хвост» и кронштейны для них собраны в этом разделе каталога. Здесь есть из чего выбрать 😉

Уникальность бокового крепления в том, что оно является быстросъемным, а главное – без потери пристрелки после снятия и последующей установке оптики.

Наличие полозьев позволяет наездом устанавливать кронштейны. Но главное для бокового крепления наличие стопоров. Для разных типов оружия предусматривается различные стопоры. Связано это с оттяжкой приклада. Например, для «Тигра» свойственно иметь стопор на дальнем краю планки относительно глаза стрелка, для «Сайги» – на ближнем.

Для крепления прицелов существует многочисленное количество боковых кронштейнов как под кольца, так и под планку Weaver. Многие производители выпускают боковые кронштейны для установки ночных прицелов. При выборе таких кронштейнов необходимо учитывать оттяжку прицела (в зависимости от удаления выходного зрачка), высота установки посадочной планки, правильно положение по оси ружья.

Установка боковой планки «ласточкин хвост» аналогична верхней и описана в конце этой статьи.

Ширина планки «ласточкин хвост»

Как говорилось выше, ввиду отсутствия единого стандарта «ласточкиного хвоста», практически каждый производитель оружия предлагает свои варианты. В первую очередь это касается ширины планки: начиная с турецких ружей, у которых ширина составляет около 6 мм по верхней кромке, заканчивая чешскими, у которых ширина «ласточкиного хвоста» составляет 19 мм. Для отечественного производства всё же характерны 11 миллиметровые планки, которые наиболее широко используются на пневматических и мелкокалиберных винтовках.

Самый «наболевший» пример нестандартной ширины планки – популярные в России и СНГ чешские ружья CZ. Так, ширина планки «ласточкин хвост» у них:

11 мм для CZ 452, CZ 455, CZ 512, BRNO;
16 мм для CZ 527, BRNO;
19 мм для CZ 550, CZ 557, CZ 555;

что в сочетании с длиной патрона (расстоянием между передней и задней планкой), а так же с вылетом прицела вперёд (от стрелка) и назад (на стрелка), приводит к огромному количеству вариантов колец, кронштейнов (моноблоков) и переходных планок.

Лучше всех с задачей охватить весь спектр кронштейнов для CZ справился чешский же производитель Kozap, а всё разнообразие кронштейнов и колец для CZ мы разобрали в отдельной статье.

Но и у «наших» есть свои приколы, так, например у, казалось бы, одной модели ИЖ-94 (МР-94, Тайга и Север) планка ласточкин хвост может быть от 5,6 до 11 мм! Ниже чуть подробнее об этом. Поэтому, перед тем как заказать кольца, переходную планку или коллиматорный прицел на ласточкин хвост обязательно измерьте ширину планки на своём оружии и обращайте внимание на этот параметр в заказываемом товаре!

Встречаются и совсем «удивительные» случаи (сложно подобрать приличное слово). По каким-то причинам проточки под «ласточкин хвост» шириной 11 мм на ствольной коробке на некоторых образцах МР-155 сделаны под разным углом. Коллиматорный прицел под стандартный «ласточкин хвост» на них если и сядет, то будет сдвинут в бок и немного завален. Поэтому на такие МР-155 сначала ставят переходную планку Weaver, на которую уже устанавливают прицел.

Подробнее про создание посадочного места под прицел на МР-155 читайте здесь.

Типы используемых стопоров

Довольно важным нюансом крепления «ласточкин хвост» является наличие стопоров. Многие пневматические винтовки могут похвастаться отсутствием отдачи, но что делать с огнестрельным оружием? При отдачи ружье идет в направлении стрелка, если вспомнить закон Ньютона, станет ясно, что обратная сила ведет прицелы в противоположную сторону. При довольно большой отдаче прицел может передвигаться по планке, тем самым нарушать пристрелку. Для предотвращения схода прицела существуют несколько вариантов:

Стопорная «стенка». Представляет собой небольшую преграду для предотвращения «хождения» прицела. Располагается в основном в конце планке относительно глаза стрелка. При установке оптики необходимо придвинуть кронштейн вплотную к стопору.
Стопорные штифты. Рассчитаны на выемки в кронштейне для посадки оптических прицелов или же коллиматоров. Могут располагаться в любом месте посадочной планки.
Стопорные отверстия. Рассчитаны на наличие выдвижных стопоров кронштейнов. Возможно расположение в любой части посадочной планки.

Существует еще один способ — ограничение проточек. Довольно распространенный вариант обеспечения прочности установки. Края посадочного места сходят на ноль, при установке кронштейны придвигаются к окончанию проточек, тем самым стопорятся. Чаще всего встречаются на планках с округлой формой.

Примеры использования на оружии

Подходя к самому главному – установке, необходимо уточнить к какому типу относится Ваше посадочное место. Для подбора кронштейнов консультанты OpticsTrade всегда придут на помощь. Мы можем предложить рассмотреть типы «ласточкиного хвоста» на примере некоторых ружей:

Прямая форма со стопорными отверстиями на примере винтовок Diana

Данные винтовки имеют простое по форме посадочное место типа «ласточкин хвост». Изготовлено в виде продольного места с прямым основанием. Необходимо учитывать, что данные пневматические винтовки имеют существенную отдачу по отношению к прицелам. Кстати, при установке прицелов рекомендуем рассмотреть пневматические прицелы Hawke Airmax, так как они выдерживают двойную отдачу при усиленной пружине.

Другие рекомендации по выбору прицела для пневматики в этой статье.

Для обеспечения прочности установки посадочное место имеет стопорное отверстие. Два самых ходовых кронштейна Диана для установки оптических прицелов изготавливаются тульской фирмой ЭСТ (Кронштейн «Диана» ЭСТ) и новосибирским ЦКБ «Точприбор» (Кронштейн «Диана» Точприбор). ЭСТ предлагает два варианта кронштейна под крепежные кольца 25,4 и 30 мм, Точприбор только 25,4 мм. Кронштейны от обоих производителей рассчитаны на установку по всей длине посадочного места, а также имеют выдвижные стопоры. Если кронштейн Диана от Точприбора имеет стандартный стопор, который с помощью отвертки выдвигается в отверстие, то ЭСТ изготовили удобную пружинную фиксацию. Последний имеет два зажима, а Точприборовский стягивает цельной планкой. Отличие кронштейнов заключается в высоте. Кронштейн Диана (ЭСТ) имеет возможность просматривать открытый прицел, при установленном оптическом (необходимо учитывать диаметр объектива). Кронштейн Диана (Точприбор) обеспечивает более низкую посадку.

Кронштейн «Диана» от ЭСТ с уникальной системой пружинной фиксации. Подробнее…

Округлая форма раздельных оснований со стопорными штифтами на примере карабинов Лось и Барс

Отличительной особенностью «ласточкиного хвоста» является раздельные основания. Важно учитывать при установке, что кронштейны не будут «заезжать» на планку. Для установки нужно закидывать кронштейн с боку. Различие с первого взгляда одинаковых посадочных мест карабинов Лось-7 и Лось-9 заключается в расстоянии между раздельными основаниями. Для многих производителей прицелов ночного видения свойственно давать название кронштейну – «Лось», но по факту можно уточнить, что это будет Лось-7 и его аналоги. На фото отчетливо видны выступающие стопоры. Для установки оптики кронштейны должны обладать соответствующим проемом, как видно в варианте универсального переходного кронштейна с «ласточкиного хвоста» на Weaver для карабинов Лось-7, Лось-9, Барс:

Кронштейн База Weaver-U (Европризма) + стойки ЛЭП является универсальным кронштейном, так как имеет возможность передвигать стойки по планке, при этом ширина планки «ласточкин хвост» может находится в диапазоне от 8 до 12 мм. Подробнее…

Прямая форма с ограничением проточек на примере комбинированного ружья ИЖ-94 (МР-94)

Хотелось отдельно рассмотреть данные ружья, так как «ласточкин хвост» имеет небольшую длину установки. При этом существует два варианта ширины – 5,4 и 9,5 мм по основанию планки. При такой довольно нестандартной планке все же есть варианты кронштейнов. В основном это все тот же тульский производитель ЭСТ, но белорусские инженеры предложили переходной вариант с «ласточкиного хвоста» на Weaver как под ширину 5,4 мм, так и под 9,5 мм. Переходные кронштейны довольно частое решение, так как многие прицелы больше адаптированы к планке Weaver (прицелы ночного видения), которая позволяет создать универсальное посадочное место.

Все кольца, кронштейны и переходные планки для МР-94 (ИЖ-94) мы объединили в этом разделе каталога.

Вариант исполнения кронштейна под оптический прицел с расчетом установки на небольшую планку «ласточкин хвост, шириной 9,6 мм ( для ИЖ-94 «Север»). Подробнее..

Вариант перехода с «ласточкиного хвоста, шириной 5,4 мм на стандартную планку weaver от белорусского производителя ООО «Полесская охота».

Прямая форма раздельных оснований со стопорной выемкой на примере CZ 550

Довольно популярно у охотников использование чешской винтовки 550. В качестве рассмотрения «ласточкиного хвоста» мы не можем пройти мимо ее. Крепление представляет собой два раздельных места с прямым основанием. Но что является нестандартным, так это ширина планки — 19 мм. Так как ширина Weaver планки составляет 21 мм, многие путают данные крепления. Для установки прицелов на 550 используются индивидуальные кронштейны. Это характерно для многих зарубежных ружей. Но в этом обзоре интересно рассмотреть оригинальное решения стопора на 550. На ближнем (относительно глаза стрелка) посадочном месте с левой стороны расположена выемка для стопора. Кронштейны для 550 должны учитывать этот факт. Наиболее популярное решение при выборе кронштейна связано с переходом со столь нестандартного «ласточкиного хвоста» на планку Вивер. Таких кронштейнов существует немало, вот некоторые из них:

Ответная часть кронштейна CZ 550 от Вологодского оптико-механического завода. На фото отчетливо виден выступающий стопор с левой стороны кронштейна. Подробнее…

Обновленный в 2016 году кронштейн для CZ 550 от ижевского производителя «Розы ветров» не имеет характерного стопора для CZ 550. При этом конструкторы разработали уникальную систему жесткой фиксации кронштейна на планке «ласточкин хвост». Подробнее…

Стоит отметить, что не только CZ 550 обладает нестандартным ласточкином хвостом, так, например, модель CZ 527 имеет ширину 16 мм, а CZ 455 — 12 мм. Обзор данных кронштейнов мы представили в отдельной статье — Подбираем прицел на CZ.

Установка планки

Ввиду широчайшего распространения кронштейнов и прицелов под планку «ласточкин хвост» именно её чаще всего выбирают для создания посадочного места на оружии – моделей, у которых она по разным причинам не установлена на заводе. На большинство ружей и карабинов планка крепится непосредственно на ствольную коробку: верхнее или боковое расположение.

Обычно установку планки, эту нехитрую слесарную работу, делают в оружейных мастерских, но её можно установить и своими руками, если вы уверены в том, что внутренние механизмы ружья позволяют установить винты или заклепки.

Последовательность установки одинакова для всех планок. Описанную ниже инструкцию мы подготовили на основе опыта пользователя impeller с форума сайта Guns.ru для бокового кронштейна «ЭСТ». Смысл в том, что для установки у вас уже должен быть комплект прицел+кольца+планка «ласточкин хвост».

Перед тем как сверлить ствольную коробку.
- Обезжириваем планку прицела. Обезжириваем коробку.
- Приклеиваем планку к коробке цианакрилатным клеем, например, «Супер МОМЕНТ».
- Даем клею застыть.
- Устанавливаем на планку крон с прицелом.
- Прикладываемся, смотрим, пробуем.
  - Здесь и далее мы рекомендуем использовать патрон холодной пристрелки для соответствующего калибра: достаточно убедиться, что точка лазера совпадает или близка к выставленной на ноль сетке прицела.
Если не нравится.
- Снимаем крон с прицелом. Легонько постукивая киянкой или подходящей деревяшкой — сбиваем планку (клей хрупкий к ударным нагрузкам).
- Смываем остатки клея ацетоном.
- Повторяем операцию «приклеил, прикинул». Пока не достигнем желаемого результата.
Если нравится.
- Аккуратно креним коробку. По центрам отверстий в планке.
- Сбиваем планку, как описано выше, зачищаем поверхности.
- Аккуратно сверлим отверстия тоненьким сверлом.
- Берём сверло чуть большего диаметра — под нарезку резьбы.
- Нарезаем резьбу.
- Проклеиваем поверхности двухкомпонентным клеем.
- Привинчиваем планку.
Если кронштейн всё же встал на коробку чуть криво, корректируем прокладками разной толщины в кольцах кронштейна.

Astro-Tech 7″ Короткая универсальная пластина типа «ласточкин хвост» для крепления Vixen, черная

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

30,00 $

Доступность: Нет в наличии

Эта черная анодированная 7-дюймовая универсальная пластина типа «ласточкин хвост» Astro-Tech позволяет устанавливать оптические трубки с коротким фокусным расстоянием на любую альтазимутальную или экваториальную монтировку с седлом типа «ласточкин хвост» типа Vixen . . .

Номер нашего продукта: АТВУПСБ

Описание продукта
Технические подробности
Отзывы

Описание продукта

Эта короткая универсальная пластина типа «ласточкин хвост» Astro-Tech диаметром 7 дюймов с черным анодированием подходит к прорези типа «ласточкин хвост» седла Vixen, используемого на современных азимутальных и немецких экваториальных монтировках Vixen и Vixen. К таким монтировкам относятся азимутальная монтировка Astro-Tech Voyager; 5 и экваториальная монтировка Advanced Series, экваториальная монтировка Meade LXD-75, экваториальная монтировка Vixen Polaris, Great Polaris и Sphinx или альтазимутальная монтировка Porta.0007

Универсальный ласточкин хвост Astro-Tech предназначен в первую очередь для крепления монтажных колец короткофокусных рефракторов Astro-Tech, TeleVue, Parks, Takahashi и Meade, а также небольших катадиоптрических рефракторов Astro-Tech, Questar, Meade и Celestron. оптические трубки.

Ласточкин хвост имеет два монтажных отверстия без резьбы диаметром 6,9 мм на концах ласточкина хвоста и прорезь шириной 0,25 дюйма и длиной 5 дюймов по центральной линии пластины для крепления колец и других аксессуаров с помощью болтов 1/4 дюйма-20 или метрических болтов. конфигурация паза и монтажных отверстий показана на техническом чертеже на изображении ниже.Такое сочетание паза и монтажных отверстий позволяет устанавливать практически любую конфигурацию монтажных колец.

Нижняя сторона ласточкиного хвоста выточена на глубину 10 мм, так что монтажные отверстия и пазы эффективно утоплены в нижнюю часть ласточкина хвоста. Это гарантирует, что головки болтов, удерживающих монтажные кольца, не будут выступать, а пластина типа «ласточкин хвост» не будет скользить вперед и назад в седле крепления для балансировки.

На каждом конце пластины также имеются отверстия с резьбой 1/4″-20. Это позволяет вставлять в отверстия болты 1/4″-20, которые служат стопорами безопасности. Это предотвратит неожиданное выскальзывание ласточкиного хвоста из седла крепления, если фиксирующая ручка крепления случайно ослабнет.

Ласточкин хвост толщиной 5/8 дюйма изготовлен из алюминиевого сплава методом точной механической обработки. Он имеет размеры 15 дюймов в длину и 42 мм в ширину в самом широком месте (36 мм в ширину на верхней монтажной поверхности кольца) и имеет твердое анодированное покрытие черного цвета для долговечности. Он весит 6,4 унции.

Технические детали

Вес	6,4 унции.
Гарантия	1 год

Отзывы

Отзыв от: Джейсон Б

У меня их довольно много и все отлично работают. Выгляди тоже хорошо. На всех различных креплениях, которые у нас есть, они всегда хорошо подходят без каких-либо отклонений, и между образцами, похоже, нет больших различий в размерах. (Опубликовано 11.10.2019)

Отзыв от: Дэвид

Я купил эту пластину типа «ласточкин хвост», чтобы установить короткофокусный рефрактор TMB на байонет Vixen SXD. Это сработало отлично. Готовая конструкция очень прочная, и мне особенно нравится непрерывный паз для крепежных болтов. Очень легко подобрать любое расстояние между болтами и балансировку. (Опубликовано 23.09.2019)

Отзыв от: Дэвид

Я купил эту пластину типа «ласточкин хвост», чтобы установить прицел TMB с коротким фокусным расстоянием на байонет Vixen SXD. Работал отлично. Мне очень нравится полноформатный слот. Облегчает балансировку прицела на креплении. (Опубликовано 22.09.2019)

Отзыв от: Теодор

Я купил эту пластину типа «ласточкин хвост», чтобы установить полевой рефрактор шириной 80 мм на мою монтировку alt/az, которая поставлялась с моим Celestron Evo 8″SCT. Она отлично работает. Красиво обработанный черный андонизированный алюминий. Монтажные пазы удобны, если вам нужно установить что-то с нестандартным расстоянием между крепежными болтами. Определенно хорошая цена! (Опубликовано 09.09.2019)

Отзыв от: Майк

Эта тарелка с ласточкиным хвостом очень красивая. Подгонка и отделка отличные. Это позволило мне сбалансировать / установить мой AT60mm, и это действительно было отличным дополнением. Я могу даже использовать его для других ситуаций. (Опубликовано 01.11.2018)

Отзыв от: Роджер

Купил этот ласточкин хвост в качестве удлинителя рельса в феврале 2018 года, чтобы улучшить баланс OTA на моем прицеле Celestron 8SE. (модификация «Ron’s Rail», описанная на форуме NexStar на сайте cloudynights. com). Ласточкин хвост идеально подходит для этого приложения, он прочный, хорошо сделанный и привлекательный. Очень доволен. (Опубликовано 30.10.2018)

Отзыв от: РИКИ

Слот позволяет устанавливать различные расстояния между болтами. Я использовал его для крепления базы ETX90 и колец ST80. (Опубликовано 25.10.2018)

Отзыв от: Пол

Я купил 7-дюймовую пластину Vixen в форме ласточкина хвоста и обнаружил, что она очень универсальна для установки крепежных болтов с нечетным расстоянием из-за двух длинных пазов для крепежных болтов. Ласточкин хвост также кажется очень прочным и не кажется ослабленным пазами. (Опубликовано 19.10.2018)

узкие и широкие ласточкины хвосты — крепления

#1 джоэлин

Размещено 15 октября 2019 г. — 14:23

Обеспечивают ли широкие стержни типа «ласточкин хвост» дополнительную устойчивость по сравнению с узкими? Специально для больших телескопов и сложных фокусных расстояний…

Я не уверен, что вижу… В конце концов, пока все крепко закручено, узкий должен подойти, верно?

Наверх

#2 Спенсердж

Размещено 15 октября 2019 г. — 14:59

Зависит от того, что вы монтируете, но 3-дюймовый ласточкин хвост обычно можно прикрепить двумя болтами на кольцо по сравнению с центральным болтом (для каждого кольца) с 2-дюймовым ласточкиным хвостом. Кроме того, вы можете использовать более длинную пластину шириной 3 дюйма, не беспокоясь о возможности изгиба. Опять же, действительно зависит от ваших потребностей, стоит ли оно того или нет.

psandelle нравится это

Наверх

#3 Пелайо

Размещено 15 октября 2019 г. — 15:03

Более широкая пластина более прочная и обеспечивает большее сопротивление качению. Он распределяет вес трубки, делая ее более устойчивой на креплении.

Недостатки: больше весит и нет большой разницы в световых прицелах.

Наверх

#4 джоэлин

Размещено 15 октября 2019 г. — 15:44

Думаю, я не совсем уверен, что ширина ласточкина хвоста является основным слабым местом… в конце концов, нет ли других слабых мест, которые могут привести к гораздо большему изгибу… некоторые возможные варианты связаны с соединениями направляющей прицела, фокусером, камерой соединение (особенно для тяжелых DSLR) и т. д.

Наверх

#5 фотогонщик18

Размещено 15 октября 2019 г. — 16:08

Узкие ласточкины хвосты размера Vixen подходят для визуального использования до 10 дюймов. Но многие из них крепятся только с помощью 3 маленьких винтов (Celestrons до 9,25 дюймов), тогда как специальные ласточкины хвосты размера Losmandy D имеют большие адаптеры и 4 винта, которые распределите нагрузку и разместите винты больше, чтобы сделать их жестче. Чем больше оборудования вы загружаете в OTA (камеры, направляющие, колеса фильтров, дополнительные прицелы), чем больше нагрузки вы прикладываете к базовому ласточкиному хвосту, когда груз поворачивается в сторону, тем больше гибкости у вас будет. Для визуализации я не рекомендую V-образный хвост для чего-либо размером 8 дюймов или больше в зеркальных прицелах (SCT/MCT/Newts) или больше 4 дюймов в APO.

Возможно, вы были достаточно взрослыми, чтобы видеть это, но даже ласточкины хвосты размера D стали толще и крепче за последнее десятилетие или около того, даже по сравнению с более старыми и новыми хвостами Лосманди.

Отредактировал photoracer18, 15 октября 2019 г. — 16:11.

psandelle нравится это

Наверх

#6 байкердиб

Размещено 15 октября 2019 г. — 16:47

Мне бы не хотелось думать о моем 14-дюймовом рефракторе Edge или моем 6-дюймовом рефракторе с ласточкиным хвостом Vixen. На самом деле, я изготовил несколько трубных колец, которые добавляют дополнительное сопротивление изгибу для моего 14-дюймового ружья, поэтому ласточкин хвост крепится к обоим торцевым отливкам, как приклад, но примерно в 3 дюймах от каждого конца. Теперь у меня есть трубчатые кольца, прикрепленные к ласточкиному хвосту. И это ласточкин хвост марки Losmandy вместо экструдированного от Celestron. Как уже было сказано, на меньшем ОТА (и особенно на более коротком ФЛ) разница была бы меньше.

psandelle нравится это

Наверх

#7 псандель

Размещено 15 октября 2019 г. — 17:41

Даже на широком поле (до 350-мм прицела), поскольку я использовал крепление 10 микрон для неуправляемой модели неба (где важна жесткость), я мог заметить разницу и чаще использовал пластины размера D. Если бы я мог заметить разницу и легко это исправить (что и происходит), то это того стоило бы, потому что у меня достаточно проблем!

Пол

RossW нравится это

Наверх

#8 Джон Хантли

Размещено 15 октября 2019 г. — 17:59

Я испытал свой тройной рефрактор 130 мм F/9.2 на пластине типа «ласточкин хвост» типа Losmandy и пластине размера Vixen для тяжелых условий эксплуатации William Optics и не обнаружил разницы в стабильности.

Я бы не хотел использовать с этим прицелом нетяжелую пластину размера Vixen.

Тип William Optics позволяет использовать 4 болта:

Вернуться к началу

#9 Дон Тейлор

Размещено 15 октября 2019 г. — 18:47

Я использую широкий (в стиле Уильяма) ADM на нескольких своих прицелах. Каждое кольцо крепится 2 или 3 болтами.

Наверх

#10 Электронный платеж

Размещено 16 октября 2019 г. — 11:19

Усиленные ласточкины хвосты серии V, подобные показанному выше William Optics, безусловно, лучше, чем стандартные ласточкины хвосты серии V. Единственные ласточкины хвосты серии V, которые чего-то стоят, — это цельнометаллические, как у ADM. Дешевые, которые поставляются с большинством прицелов, следует немедленно заменить и переработать, за исключением, может быть, самых маленьких и легких прицелов. Легкие рефракторы могут работать с ласточкиным хвостом серии V, но особенно на больших телескопах следует использовать седла серии D. В серии D предусмотрена более широкая платформа для крепления как со стороны прицела, так и со стороны крепления, которая более устойчива к скручиванию. Ласточкин хвост — это первое место, с которого нужно начать искать изгиб.

псанделла и рагинар это нравится

Наверх

#11 555ааа

Размещено 16 октября 2019 г. — 14:46

Существует также ласточкин хвост типа «P» шириной 7,65 дюйма, используемый для больших телескопов или для создания тандемных установок.

psandelle нравится это

Наверх

#12 Фил Янг

Размещено 17 октября 2019 г. — 10:01

Я использую кольца Parallax с P-образной пластиной и седлом для своего 12,5-дюймового ньютониана, и я не чувствую себя в безопасности при установке этого прицела на D-образную пластину. Физика D-пластина, но это самый большой прицел, с которым я бы чувствовал себя комфортно на D-пластине. На пластину не оказывается большой нагрузки, когда прицел находится над осью прямого восхождения, направленной на веху, но когда прицел повернут в любую сторону от оси прямого восхождения, на нее ложится большой вес, зависящий от прочности болтов и тарелка и крепление тарелки к седлу.

psandelle, 555aaa, OldManSky и еще 1 это нравится

Наверх

№13 Электронный платеж

Размещено 17 октября 2019 г. — 12:25

Такие очень большие ласточкины хвосты обычно прикручиваются болтами непосредственно к креплению, как у вас. Несколько компаний, например 10Micron (4 дюйма), Planewave (P), Software Bisque (P), производят более широкие седла, предназначенные для больших прицелов на больших креплениях.

Я исказил выше. Заслуживают внимания ласточкины хвосты серии V, такие как ласточкины хвосты WO и ADM, которые либо цельнометаллические, либо конструктивно спроектированы так, чтобы противостоять изгибу.

Джон Хантли и psandelle это нравится

Наверх

№14 Вудбридж_Дэйв

Размещено 17 октября 2019 г. — 15:33

Интуитивно кажется, что чем шире, тем стабильнее, но хотелось бы увидеть математику/физику, которые могут это доказать. Я не уверен, что более узкий означает больший изгиб при типичных нагрузках. (Конечно, при очень больших нагрузках изгиб более вероятен.) Я не принимаю аксиомы типа «Виксен-стержни годятся только для рефракторов до 4 дюймов». Такая мифология никому не помогает.

Наверх

№15 Der_Pit

Размещено 18 октября 2019 г. — 07:14

Речь идет о контактной поверхности. ширина в верхней части моего ласточкиного хвоста типа Vixen составляет 36 мм. Если вы прикрутите туда монтажные кольца, и этот контакт будет хорошим с точностью до одного микрона, что соответствует боковому наклону на 6 угловых секунд. Моя опорная плита типа Losmandy имеет ширину 103 мм, примерно в 3 раза больше, та же ошибка 1 мк составляет всего 2 угловых секунды.

То же самое верно и для нижней стороны, где вы зажимаете ласточкин хвост: Та же механическая ошибка будет иметь меньше последствий при более широкой базовой линии.

psandelle нравится это

Наверх

№16 джоэлин

Размещено 21 октября 2019 — 01:08

Не могли бы вы рассказать подробнее, как вы получили эти номера? Каковы основные физические законы, которые управляют результатами 6 угловых секунд и 2 угловых секунд.

Наверх

# 17 Электронный платеж

Опубликовано 21 октября 2019 г. — 01:49

Я действительно не знаю, сколько детальной инженерии кто-либо проделал по этому материалу, включая производителей, поэтому заниматься этим здесь может быть бесполезно. Но здесь есть много людей, которые со временем обнаружили, что ласточкин хвост является одной из областей изгиба, которая может быть очевидна, когда все остальное собрано максимально прочно и их легко исправить. Если опыта пользователей здесь недостаточно, вам нужно найти инженера, который проведет расчеты и/или испытания материалов, чтобы дать вам цифры. Я не инженер-строитель, поэтому я не могу вам что-то доказать. Я должен полагаться на все отчеты, которые я видел здесь и в других местах от людей, которые имели дело с проблемами изгиба ласточкиного хвоста. Существуют ли другие источники изгиба? Конечно, и это полностью зависит от системы обработки изображений. В конечном итоге это полностью зависит от того, что вы используете и соответствует ли это вашим потребностям или нет. Здесь не нужно верить никому на слово. Если вы действительно хотите проверить все на себе, то купите крепление премиум-класса, где проблемы с креплением практически исключены, оставляя вам в основном проблемы с изгибом оптической системы / системы обработки изображений, и посмотрите, что вы обнаружите. Возможно, окажется, что насчет широких ласточкиных хвостов все ошибаются (учитывая то, что есть сегодня), но я в этом сомневаюсь.

psandelle нравится это

Наверх

# 18 Тонк

Размещено 21 октября 2019 г. — 15:46

Возможно, вы были достаточно взрослыми, чтобы видеть это, но даже ласточкины хвосты размера D стали толще и крепче за последнее десятилетие или около того, даже по сравнению с более старыми и новыми сортами Лосманди.

Цифры — при увеличении жесткости пропорционально кубу толщины листа. Удвойте толщину, и вы получите восьмикратную жесткость на изгиб.

Наверх

# 19 Майк Миллер

Размещено 23 октября 2019 г. — 12:38

Другим аспектом ласточкиного хвоста является угол зажима.

Ласточкин хвост Vixen имеет угол 75°, а ласточкин хвост Losmandy D — более острый 60°.

Ласточкин хвост Half Hitch имеет угол 45°, который, как утверждается, более надежен. Но, конечно же, они не подходят ни к одному существующему седлу, поэтому представляют интерес только для тех, у кого есть крепления Half Hitch.

https://www.cloudyni…il-plate-specs/

https://astromart.co…l-drawing-60987

Использовав все три системы, единственный раз Я нахожу, что есть разница при установке OTA. Я думаю, что более острые углы позволяют наклоняемым седлам немного легче работать с тяжелым OTA. Я бы не хотел устанавливать что-то столь же тяжелое, как C-11 или 5-дюймовый рефрактор с ласточкиным хвостом Vixen.0007

Наверх

#20 гвли

Размещено 24 октября 2019 г. — 20:30

Обеспечивают ли широкие стержни типа «ласточкин хвост» дополнительную устойчивость по сравнению с узкими? Особенно для больших телескопов и сложных фокусных расстояний. ..

Не уверен, что вижу… В конце концов, пока все плотно прикручено, узкий должен подойти, верно?

С 4-дюймовыми оптическими прицелами и больше мне нужна D-образная пластина для устойчивости. Тем не менее, мне комфортно с пластинами Vixen размером менее 4 дюймов. Есть некоторое пространство для маневра, но используйте пластину Vixen, которая слишком мала для прицела, и вы поймете, почему существуют пластины D и крепления, разработанные вокруг них.

Отредактировал gwlee, 24 октября 2019 г. — 20:53.

Дон В нравится это

Наверх

# 21 гвли

Размещено 24 октября 2019 г. — 21:26

Другим аспектом ласточкиного хвоста является угол зажима.

Ласточкин хвост Vixen имеет угол 75°, а ласточкин хвост Losmandy D — более острый 60°.

Ласточкин хвост Half Hitch имеет угол 45°, который, как утверждается, более надежен. Но, конечно же, они не подходят ни к одному существующему седлу, поэтому представляют интерес только для тех, у кого есть крепления Half Hitch.

https://www.cloudyni…il-plate-specs/
https://astromart.co…l-drawing-60987

Использовав все три системы, единственный раз Я нахожу, что есть разница при установке OTA. Я думаю, что более острые углы позволяют наклоняемым седлам немного легче работать с тяжелым OTA. Я бы не хотел монтировать что-то настолько тяжелое, как C-11 или 5-дюймовый рефрактор с ласточкиным хвостом Vixen.

Недавно я обнаружил, что DiscMounts изготавливает ласточкин хвост «2×7», который по физическим размерам и весу примерно соответствует ласточкиному хвосту Vixen, поэтому он намного легче, чем пластина D, но имеет угол 60 градусов, как пластина D, поэтому он хорошо работает в седла D, которые DiscMounts надевает на свои крепления DM4/DM6.
