Ласточкин хвост столярное соединение: 50 примеров Соединения «Ласточкин хвост», типы и варианты применения. НОВИНКА 2020!

50 примеров Соединения «Ласточкин хвост», типы и варианты применения. НОВИНКА 2020!

Новинка 2020 года!

В этой обзорной фото — галерее специалисты «Арсенал Мастера» собрали фото и идеи Столярного соединения «Ласточкин хвост» — одного и самых популярных соединений для изготовления столов, стульев, ящиков, шкатулок и многих других изделий из дерева.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

Соединение «Ласточкин хвост» приобрело широкое распространение из-за своей прочности и красоты:





Содержание (быстрые ссылки вниз):



Классический «Ласточкин хвост» на угловом соединении ящичных боковин завораживает своей Красотой благодаря контрастным цветам покрытия на одном и том же материале. В сочетании с высокой прочностью соединения это дало широкое распространение данного вида соединения у краснодеревщиков.



Использование натуральных масел для окраски деревянных изделий позволяет тонировать даже самую сосну так, что она выглядит как дорогое дерево.





Игра на контрастах как на фото ниже:
сочетание пород разного дерева, разного цвета, и соединение «ласточкин хвост», выполненное с широкими шипами и узкими промежутками между ними, создает лучший визуальный эффект. Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!



Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!

Опытному Мастеру в этом помогают всего пять инструментов:

Посмотреть Набор иструментов для изготовления ящичных шипов «Ласточкин хвост» 1: Пила обушковая, Стамеска, Рубанок, Рейсмус, Шаблоны угловые
Посмотреть Комплект для изготовления ящичных соединений ​INCRA I-Box PROMO 2 : Фрезерный стол M-RT COMBO 4 плюс шипорезка I-BOX плюс приспособление для изготовления деревянных петель

КОМПЛЕКТ для изготовления шипового соединения:
Пила столярная обушковая классическая Dovetail 20tpi ПЛЮС Рейсмус Veritas 150 мм ПЛЮС Стамеска плоская NAREX PREMIUM 20 мм 05T0505-05N3631-811670-AM



Еще одно решение для изготовления ящичного соединения — с выступающими шипами с фаской. Такое решение добавляет объема



​Оригинальность этого решения в том, что все донца пазов лежат не на прямой, а на дуге. Поэтому выполняется данное соединение исключительно ручными инструментами.







Всегда красиво смотрится сочетание контрастных цветов, исполненных разными породами дерева! На фотографии ниже мы видим составное соединение «Ласточкин хвост», выполненное с дополнительным вставным третьим элементом.

Соединение выглядит сложным и дорогим.





Если придать внешним стенкам ящика радиусность (выпуклость), то сединение становится еще более интересным и красивым.

На фото ниже изображено неразборное ящичное соединение «Ласточкин хвост» на скругленном угле. Это соединение отличается от стандартного углового тем, что изначальная заготовка должна быть гораздо толще для обеспечения радиуса на угле. В дальнейшем снимается большой объем материала. Готовые изделия с таким соединением демонстрируют серьезный уровень Мастерства. Но при этом много материала «уходит  в мусор».

Видео изготовления закругленного угла с соединение ласточкин хвост:



Кроме открытого соединения «Ласточкин хвост» часто используется полуоткрытый «Ласточкин хвост» (не сквозной). Здесь шипы выступают частично только на одной боковине.



Поиграв с шириной шипа и его размером можно добиваться новых визуальных эффектов.

Угловое соединение, где фасадная доска имеет криволинейную поверхность может быть обыграно так:



Следующее соединение, где используется «Ласточкин хвост» — это соединение в шпунт — гребень.
Данное соединение раньше было распространено при изготовлении шкафов, буфетов и другой мебели .



Гребень и паз могут иметь отличную от трапеции форму:



Широкое распространение соединение «Ласточкин хвост» нашло и в плотницких работах при строительстве каркасных деревянных конструкций.

Такое соединение требует высокой точности изготовления:



Соединение нескольких сходящихся брусьев (стропил) почти всегда оказывается технически сложной задачей. Особенно если надо сделать соединение разъемным, но при этом прочным и надежным. В данном случае 8 балок (стропил) объединены в единую конструкцию с помощью соединения «ласточкин хвост». В таких конструкциях пазы и шипы изготавливаются с помощью ручного фрезера и шаблонов.
Любая крыша, имеющая в плане многогранный или круглый скат (к примеру крыша беседки или башни), может быть выполнена по данной схеме.

Сложное составное соединение, применяемое в деревянном каркасном и фахверковом домостроении. Врезка вертикального и горизонтального бруса в середине балки.





«Ласточкин хвост» в применении для скамьи, табуретки, стола

На фото ниже скамья из ели, пролежавшей на открытом воздухе 20 лет.

Увеличенный шип ласточкиного хвоста соединяет негабаритные ножки со скамьей, делая ее массивной и крепкой безо всякого клея и винтов:



Широкое распространение данное соединение получило при изготовлении верстаков:






Рамочные конструкции также могут соединяться на короткий, но широкий шип — Ласточкин хвост

На фото ниже оригинальное решение врезки ножек стола в столешницу.  ​И снова «Ласточкин хвост»! Но в совершенно другом исполнении: здесь шип состоит из двух симметричных деталей.
Оригинально, красиво и надежно.







А так изготавливается скрытое столярное соединение. После сборки самого соединения не видно:



Соединение Ласточкин хвост можно иногда найти и в самых неожиданных местах. К примеру, на перилах:

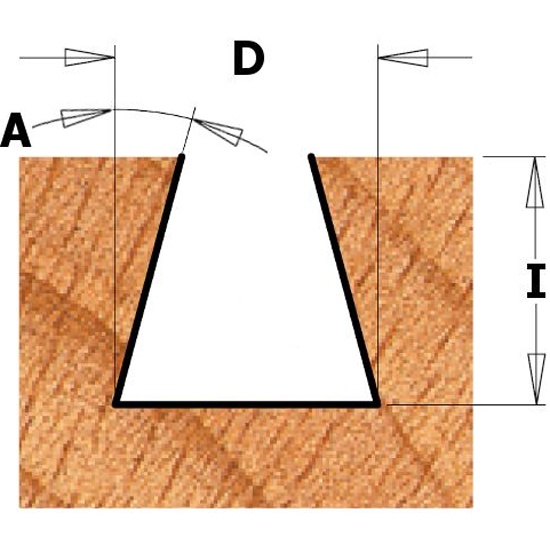

Разнообразные фигурные шипы можно делать с помощью фрезера и специального шипорезного приспособления — шипорезки

А вот такие соединения можно выполнить только со специальными шаблонами



при помощи шипорезного приспособления — шипорезки Leigh :







Шпонка может быть и угловая при соединении на ус:



Классическая «Бабочка»:



Мастер за работой (размечены места под «ласточкины хвосты»):

Обзор Изделия из слэбов: примеры, технологии обработки и инструменты для изготовления. Обновление 2020

Еще фото обеденных столов из слэбов дерева со контрастными вставками



На данный момент их существует большое множество в разных вариациях.
Здесь мастера проявляют свое воображение и творчество в полной мере.












​

Надеемся, эта статья будет Вам полезной!
У Вас есть интересные фото? Вы можете их прислать для размещения в этом обзоре (желательно с пояснением к фото и Ваши данными, как автора) через форму обратной связи или e-mail: [email protected].

Источники:  открытые источники в интернете, поисковые системы, соц-сети, фото и видео партнеров, коллег и покупателей.

Работаем профессионально,
Команда «Арсенал Мастера»

Посмотреть  Весь ассортимент инструмента в Каталоге и  Что мы предлагаем для оснащения Мастерской

Все Полезные фотообзоры «Арсенал Мастера»

Как сделать крепление ласточкин хвост своими руками

Из разного вида соединений двух съемных деталей между собой в механике и деревянной промышленности, ласточкин хвост крепление – самое крепкое и надежное.

В работе с деревом этот вид соединений, или замков применяется во всех формах производства.

Способы применения крепления ласточкин хвост:

1. производство мебели;
2. соединение заготовок между собой;
3. соединение брусков;
4. скрепление бруса при строительстве домов.

При масштабном производстве конструкцию данного замка, быстро и успешно выполняет фреза ласточкин хвост. В домашних условиях, при отсутствии фрезерного оборудования, несложно сделать ласточкин хвост своими руками. В тоже время, умение качественно изготовить эту конструкцию, считается мастерством высокого класса.

В данной статье приводится подробное описание процесса изготовления, с пошаговым перечислением всех приемов, чтобы мастеру любого уровня было понятно, как сделать ласточкин хвост.

Подготовка к работе

Перед началом следует приготовить следующие материалы и инструменты.

Материалы

Название	Вид и размеры, мм	Количество
Деревянные бруски – заготовки	40х40х500	2
Столярный клей	–	1

Инструменты

Перечень инструментов, которые используются при изготовлении:

• циркулярная пила;
• ленточная шлифовальная машинка;
• ручная эксцентриковая шлифовальная машинка;
• торцовочная пила;
• ленточная пила;
• ручной фрезер;
• верстак с прижимными тисками;
• стамеска прямая;
• лобзик ручной;
• пальчиковая фреза 10 мм;
• струбцина;
• угольник столярный;
• линейка:
• карандаш;
• напильник;
• наждачная бумага зерно 100.

Описание процесса изготовления

Конструкция данного столярного замка представляет собой плотную стыковку двух деталей. На конце одного бруска изготавливается выступ V-образной формы, напоминающий ласточкин хвост (откуда берется название). На втором бруске изготавливается пропил по форме этого выступа. Толщина этого шипа может быть на всю ширину, и в пол дерева. Шип и пропил производят под углом 10-12 град.

В данной статье описан процесс изготовления данного столярного соединения в пол дерева. Вид изделия, которое должно получится в итоге, изображен на рисунке.

Изготовление заготовок показано на рисунке.

1. С помощью циркулярной пилы вырезают 2 одинаковых бруска.
2. Обрабатывают их на шлифовальной машине.
3. Торцуют концы брусков при помощи торцовочной пилы.

Далее при помощи столярного угольника, линейки и карандаша размечают на заготовке 1 размеры шипа соединения.

Совет! В том случае, если требуется изготовить несколько соединений, рекомендуется изготовить из тонкого, плотного материала шаблон ласточкин хвост, что увеличивает производительность. В описанном примере приводится единичное изготовление данной конструкции.

После разметки, для изготовления необходимого V-образного выступа, у заготовки 1, с помощью ленточной пилы обрезают лишние части.

Когда шип вырезан, его зажимают в столярные тиски, обтесывают стамеской, и доводят с помощью напильника и наждачной бумаги до идеального состояния.

Когда выступ готов, под него на второй заготовке необходимо сделать прорезь. Для этого на второй заготовке делают разметку, используя первую в виде шаблона. Сделать разметку необходимо как можно точнее, поскольку любой люфт между деталями не допускается. Конструкция окажется ненадежной. По этой причине верхние линии чертят отрезным ножом. Середину отмечают карандашом.

Зажав заготовку в тисках, при помощи ручного лобзика делают прорези по отмеченным линиям 2-й заготовки. Глубина прорезей составляет середина бруска, отмеченная карандашом.

Далее предстоит выбрать в бруске, по выполненным лобзиком отметкам, прорезь под шип. Это можно осуществить двумя способами. В первом случае прорезь выбирают при помощи стамески, резцов, напильника и наждачной бумаги. Здесь необходимо проявить крайнюю аккуратность, т.к. необходимо выдержать идеально ровную поверхность для стыковки и склейки деталей.

Если в наличии имеется ручной фрезер, то намного проще сделать ласточкин хвост фрезером, поскольку в этом случае получить идеальный результат намного легче, чем вручную.

Не вынимая заготовку из тисков, с помощью ручного фрезера осторожно и бережно выбирают часть дерева в промежутке между прорезями. Используют пальчиковую фрезу 10 мм.

Для того, чтобы закончить соединение ласточкин хвост, и обеспечить плотное и надежное соединение деталей, на заготовке 2 с помощью стамески аккуратно подрезают грани боков, периодически примеряя шип, и пытаясь его вставить в прорезь. Вставляться шип должен плотно, но без чрезмерных усилий.

Важно! После того, как шип вошел в предназначенное место, следует разъединить детали. Для того, чтобы это сделать, необходимо зажать заготовку 2 в тиски, и при помощи деревянного молотка аккуратно выбить брусок с шипом из прорези, как изображено на рисунке. Если пытаться делать это вручную, можно сломать шип.

В заключении, на поверхность обеих соединяемых частей наносится столярный клей. Детали соединяются между собой и плотно прижимаются с помощью струбцины.

Через определенное время, необходимое для застывания клея, деталь очищают от клеевых остатков с помощью стамески. Ручной эксцентриковой шлифовальной машинкой доводят поверхность готовой конструкции до идеального состояния. Конструкция готова.

Заключение

Практика показывает, что соединение ласточкин хвост крепление самое распространенное из надежных деревянных замков в столярном производстве. При правильном изготовлении и надежной склейке оно способно выдержать большие нагрузки на разрыв, удары и вибрацию. Его использовали еще со времен строительства деревянных домов. В старину этот распространенный в столярном и плотницком деле замок с названием ласточкин хвост, называли сковородень.

В настоящее время, этот вид деревянного замка распространен повсеместно во всех странах, в любых видах деревянных соединений.

Видео



Вконтакте

Facebook

Twitter

Мой мир

Шиповое соединение ласточкин хвост: типы, изготовление

Любая сборная конструкция из древесины должна быть долговечной, крепкой и эстетичной, соответствие этим требованиям обеспечивают разнообразные методы стыковки элементов между собой. Один из традиционных способов шипового соединения – ласточкин хвост. Появился он задолго до начала использования крепежей и клея, но даже сегодня активно используется при изготовлении мебели и в деревянном домостроении.

Применение соединения

Соединить две стороны деревянной конструкции можно с помощью качественного столярного клея или доступных крепежей, поэтому многие считают, что использование традиционных методов стыковки оправдано только лишь эстетической стороной вопроса. Но для соединения ласточкин хвост такое утверждение верно лишь отчасти. Этот тип, безусловно, говорит о мастерстве столяра, поскольку выполнить его качественно не так просто, зато готовое изделие будет выглядеть красиво и выразительно. Но у ласточкиного хвоста есть также ряд преимуществ:

• Отсутствие естественной деформации древесины.
• Сохраняется структура материала, не образуются трещины.
• Эффективно при стыковке крупных элементов из массива.
• Легко регулировать мощность соединения, подбирая нужное число шипов и угол наклона проушин.
• Прочность изделия увеличивается за счет большой площади склейки.

Использование соединения ласточкин хвост рекомендовано во всех областях, в которых требуется получить на выходе надежно скрепленные элементы или цельную конструкцию:

• Машиностроение –для крепления деталей компрессоров, оптического оборудования, металлорежущих станков.
• Строительство –присоединении бруса во время сборки домов из дерева. Также этот тип крепления применяют при изготовлении всевозможной столярной продукции: окон и дверей (рам, проемов), перегородок, арок, ниш.
• Мебельное производство – для соединения элементов каркаса, различных конструкций (дверцы, крышки, ящики). Как правило, детали также склеивают, что обеспечивает еще большую фиксацию и прочность.

Соединение ласточкин хвост применяется во время сборки различной деревянной тары (коробов, контейнеров, ящиков).

Типы соединений

Соединение ласточкин хвост предназначается с для стыковки двух деталей. С торца одной вырезаются широкие шипы в форме трапеции, у другой – соответствующие пазы. Крайние шипы называются односторонними (половинными), поскольку имеют всего один скос, а не два,как у центральных.

При строительстве домов ласточкин хвост рассматривается как основной метод крепления бруса. Его особенности и размеры определяются ГОСТ 30974-2002, гарантирующим соответствие качества сборки деревянных домов европейскому уровню.

Любому виду соединения ласточкин хвост характерно наличие шипов и пазов с прямым основанием и трапециевидной формы. Согласно ГОСТ, существуют следующие виды соединения деталей по типу ласточкиного хвоста:

1. В лапу (грубое соединение) – универсальный способ, используется преимущественно при возведении домов из бруса или бревен или под усадку. Правильно выполненный замок прочно фиксирует во всех плоскостях венцы сруба. Места соединений при этом будут видны. Шипы выступают несущими элементами, на которые приходится основная нагрузка. Соединение отличается отсутствием выступающих за пределы контура торцов изделия. Лучше всего для крепления этого вида подходит брус не шире 25 см.
2. Открытый сковородень (сквозное соединение) – простой способ крепления, при котором паз выпиливается на всю ширину бруса, фиксация при этом осуществляется горизонтально. Этот вид ласточкиного хвоста применяют при укладке лаг, потолочных перекрытий, сборке перегородок. Для влажной древесины используется тип крепления «полусковородень», при котором шип имеет форму прямоугольной трапеции. Простота соединения также обусловлена возможностью вырезки элементов обычной циркулярной пилой.
3. Глухой сковородень (скрытое крепление) –особенностью этого вида является потайная стыковка элементов. Шипы при этом полностью утапливаются в брус, а их размеры составляют не более половины ширины деревянного изделия. Сцепление в венец осуществляется без зазоров и щелей, при дополнительной обработке можно получить полностью герметичную и надежную конструкцию. Этот способ хорошо подходит для наращивания бруса, расход материала существенно снижается. Также с его помощью можно существенно улучшить теплоизоляцию здания, сделать строение визуально более привлекательным из-за отсутствия видимых мест стыковки. Для такого вида ласточкиного хвоста подходят пиломатериалы любых размеров, но влажностью только до 20%.
4. Соединение трапециевидной шпонкой – обеспечивает крепкую фиксацию даже самых сложных конструкций. Отличается небольшими размерами крепежных элементов (шпонок), выполненных в виде бабочки (двойной трапеции). Такой способ помогает экономить материалы, подходит даже для изготовления сложных конструкций, сохраняя при этом их эстетичный вид. Но также потребует высокой точности при обработке дерева, что возможно только при использовании современной дорогостоящей техники.

Классификация типов соединения ласточкин хвост также предусмотрена на основе размеров основных элементов:

• Размеры шипа.
• Количество шипов.
• Интервалами между шипами определяется прочность изделия.
• Угол наклона шипов определяет механические характеристики соединения.

Наиболее высокой прочностью отличается соединение с равными промежутками между шипами (1:1), но используется редко ввиду сложного и долгого изготовления. Чаще всего применяют разбежку 2:1 или 3:1, обеспечивающую надежность крепления.

Небольшой угол наклона может стать причиной потери целостности конструкции под действием нагрузок. Дополнительно в таких случаях используется столярный клей. Слишком большой угол также может стать причиной разрушения замка, поскольку нижняя часть шипа уменьшена.

При выполнении определенных задач используются разные типы соединения ласточкин хвост.

Сквозной тип соединения

Чаще всего встречается в мебельном производстве (мягкой, корпусной, из массива). Другое его название «ящичный». Шипы вырезаются при помощи электролобзика или пилы с мелким зубом. Все элементы замка обязательно тщательно шлифуются, а после проклеиваются. Для плотной подгонки деталей друг к другу требуется полная очистка углов.

Декоративная разновидность

Подобный тип используется там, где нужно подчеркнуть эстетику изделия (углы деревянных домов, мебель, шкатулки). Соединение отличается сложностью, поскольку требует тщательной подгонки деталей. Только опытный и искусный мастер сможет качественно выполнить декоративное крепление. Также требуется тщательная чистка крепежных элементов и их последующая проклейка.

Соединение со скосом

Иногда с целью повышения прочности крепления или с декоративной целью используют соединение ласточкин хвост со скосом. В этом случае обычно комбинируют два вида стыковок. Во время выпиливания на шипах допускается оставлять часть отходов, шлифуя их наждачкой, поскольку последующая проклейка не требуется. Глубина прорезей будет зависеть от ширины профиля пиломатериала.

Фальцевое соединение

Этот тип ласточкиного хвоста обычно применяется при мебельном производстве, например, при сборке кресел, столов, диванов. В нижней части короба, служащего основой изделия, устраивают фальцы, после чего в них вставляется днище ящика. Нередко в углах крепления образуются зазоры, которые потребуют последующей доработки.

Наклонная стыковка

Самый сложный тип соединения, который используется преимущественно при изготовлении крупных деталей. Его особенностью является расположение кромок под определенным углом. Также предъявляются особые требования к пиломатериалу, так, доски должны быть идеально подогнаны друг к другу по ширине. Чтобы процесс крепления деталей таким методом занял меньше времени, настоятельно рекомендуется заранее подготовить чертеж.

Изготовление ласточкиного хвоста своими руками

Сделать ласточкин хвост не сложно, но заранее стоит подготовить все необходимое: чертеж, инструменты, материалы.

Если крепление планируется использовать на крупногабаритных элементах, например, при строительстве дома, то обязательно следует произвести расчет для соединения ласточкиным хвостом: определиться с типом, количеством шипов, углом наклона и пр.

Отсутствие навыков может стать проблемой, поскольку такой тип соединения достаточно трудоемкий и требует определенных умения, чтобы готовое изделие выглядело красиво, оставаясь при этом крепким.

Инструменты и материалы

Для создания углового соединения ласточкин хвост из материалов понадобятся только деревянные заготовки (доска, брус) и столярный клей хорошего качества.

Если осуществляется стыковка наружных углов здания, дополнительно рекомендуется использовать герметик для заполнения щелей и зазоров.

Для выпиливания шипов и пазов понадобятся следующие инструменты:

• Линейка и угольник.
• Простой карандаш.
• Нож.
• Стамески (длина будет зависеть от размеров заготовок).
• Верстак с прижимными тисками или с дополнительными струбцинами.
• Пила (ленточная, обушковая, циркулярная, электролобзик – в зависимости от выбранного типа соединения).
• Молоток и киянка.
• Приспособления для шлифовки (напильник, машинка, наждачка).

Для удобства вырезания шипов можно воспользоваться шаблоном, заранее вырезав его из тонкого листового металла.

Описание процесса изготовления

Перед началом работы желательно промаркировать заготовки, обозначив все стороны. Первой выпиливается деталь с шипами, поскольку далее она понадобится для нанесения разметки на остальные.

Последовательность процесса изготовления ласточкиного хвоста выглядит следующим образом:

1. Разметка шипов – по всем граням бруска с помощью угольника наносят линии заплечиков в соответствии с количеством шипов, начиная с торцевых граней. Участки, которые будут удалены, лучше всего сразу пометить цветом, чтобы было удобней работать.
2. Выпиливание шипов – делают аккуратные ровные пропилы от края заготовки до линии заплечиков. Брус необходимо держать строго перпендикулярно его торцевой части. Распил делают без резких движений. Угольником можно воспользоваться в качестве направляющей для пилы, последнюю не будет уводить в сторону, а спил получится ровным.
3. Удаление отхода – вырезанные отходные элементы удаляют с помощью лобзика (остатки тщательно подрезаются и зачищаются) или стамески (деталь фиксируется, после чего древесина послойно удаляется).
4. Разметка «ласточкиных хвостов» — деталь с шипами располагают на заготовке из дерева таким образом, чтобы ее торец совпал с линией заплечиков, после чего карандашом наносится разметка (секции отхода лучше заштриховать).
5. Выпиливание – зажать заготовку так, чтобы линии разметки стали вертикальными, после чего сделать пропилы, остановившись на линии заплечика (не нужно резать строго по линиям, небольшой запас даст возможность последующей точной подрезки). Когда все пропилы будут сделаны, аккуратно убирают отходы, припуски подрезают и зачищают. Аналогично выпиливаются плечики.
6. Сухая сборка – необходима для проверки плотности подгонки. Детали стыкуют и не спеша подбивают киянкой. При чрезмерно плотном соединении соответствующие утолщения аккуратно срезают стамеской.
7. Склейка – на контактирующие между собой поверхности наносят клей, конструкцию собирают и зажимают струбциной. Рекомендуется подложить деревянные планки, чтобы распределение нагрузки было равномерным.

При изготовлении большого количества одинаковых деталей, заготовки можно сложить пачкой, закрепить и распилить разово.

Для удобства возможно выпиливание шипов и пазов в соединении ласточкин хвост осуществлять ручным фрезером. Это повысит точность изготовления детали и сократит время на последующей подгонке.

На практике ласточкин хвост показал себя как надежный, долговечный и красивый способ крепления. Сегодня он является самым распространенным типом в столярном производстве. При соблюдении технологии изготовления ласточкин хвост способен выдерживать большие нагрузки, что делает его незаменимым в строительстве, декоративно-прикладном творчестве, промышленности.

Соединение ласточкин хвост

Если вы хотите изготовить мебель из цельного дерева, вам придется принять определенные меры против деформации древесины. В перечень таких мер входит и подбор соответствующего соединения.

Способов соединять детали из дерева так, чтобы они в дальнейшем не деформировались, известно немало. Один из самых эффективных — «ласточкин хвост». Детали соединяются друг с другом так, что их и без клея практически невозможно разъединить. Каждый шип зажат, словно клещами. Прочность соединения усиливает еще и то, что площадь стыковочных участков, покрываемых клеем, здесь значительно больше, чем при простом соединении без шипов.

К тому же соединение «ласточкин хвост» можно с полным правом назвать декоративным, поскольку оно способно украсить любой предмет мебели, конечно, при условии, что все зубчики выполнены тщательно и точно. А это потребует кропотливой работы пилой и стамеской. Все пазы и шипы должны точно подходить друг к другу, а все фуги — быть одинаково узкими. С первого раза такая точность вряд ли достижима: попробуйте сначала набраться опыта, обрабатывая простые доски.

Множество интересных и красивых примеров соединения «ласточкин хвост» можно увидеть, рассматривая старую мебель.

Соединение «ласточкин хвост» считается самым красивым, надежным и долговечным угловым соединением. Выполнить его не так просто.

Это делается так

• Выпилить из досок детали нужной длины.
• На одну из досок нанести разметку шипов и пазов.
• Перенести разметку с лицевой пласти доски на торец и затем на тыльную пласть.
• Пропилить пазы и вырезать их стамеской.
• С помощью обработанной доски разметить расположение шипов и пазов на другой доске.
• После обработки второй доски попробовать соединить обе детали без клея и в случае необходимости внести исправления.
• На участки стыковок нанести клей, детали осторожно соединить и держать под нажимом, пока клей не схватится.

ЧТО ВАМ ПОТРЕБУЕТСЯ

Материалы:

Заготовки из дерева Клей.

Инструменты:

• Линейка.
• Карандаш.
• Шило или нож.
• Угольник.
• Шипорезная пила.
• Стамески подходящей ширины.
• Верстак.
• Струбцины.
• Молоток.
• Киянка.

Форма пазов и шипов в соединении «ласточкин хвост»

Красота этой шкатулки — в гармонии материала и соответствующей ему конструкции с использованием соединения «ласточкин хвост».

Самодельное приспособление для разметки скосов шипов: вырежьте из тонкого металлического листа шаблон и придайте ему соответствующую форму.

Выполнять разметку на детали, имеющей необходимую длину

Перед разметкой шипов и пазов еще раз измерьте деталь, она должна иметь необходимую ширину. Если ширина детали больше, чем положено, то разметка будет неточной и, следовательно, негодной.

Выбирайте подходящую стамеску

До того как вы начнете обработку пазов, проверьте, соответствует ли их размерам имеющаяся у вас стамеска. Позаботьтесь о подходящем инструменте заблаговременно, если вы планируете выполнить очень тонкие шипы. Стамески бывают различной ширины — от 4 до 40 мм.

Брусок защищает от повреждений

Как сохранить целостность пазов

При соединении деталей никогда не ударяйте киянкой прямо по дереву. Для защиты деталей от повреждений используйте небольшой деревянный брусок.

Подробнее о соединении «ласточкин хвост»

При выполнении соединения «ласточкин хвост» обе детали сцепляются посредством особой формы зубьев. Стоящая вертикально доска, изображенная на рисунке, имеет шипы, которые вгоняются в пазы горизонтально расположенной доски. Соединить и разъединить доски можно только при вертикальном положении шипов. При ином положении это сделать невозможно.

Соединенные таким образом доски по-разному реагируют на нагрузку. И поэтому не все равно, в какой детали выполнять пазы, а в какой — шипы.

В выдвижных ящиках шипы делают на фронтальной доске, пазы — в боковых стенках. Так как самая большая нагрузка на ящик возникает тогда, когда его выдвигают, то соединение будет наиболее прочным именно при таком расположении шипов.

В навесной полке максимальная нагрузка приходится на детали, расположенные горизонтально.

Они и должны быть с шипами, которые будут удерживать фигурные пазы в вертикально расположенных деталях.

Шипы всегда должны быть уже пазов, особенно при использовании плотной и прочной древесины. Своеобразие соединения «ласточкин хвост» еще и в том, что шипы и пазы в готовом изделии выглядят иначе, чем в развернутом виде — как это показано на рисунке внизу.

Равномерное распределение

Изделия, у которых угловые соединения «ласточкин хвост», не покрываются цветным лаком. Поэтому расположение шипов и пазов должно быть равномерным по всей ширине деталей. Крайние шипы могут быть чуть шире или уже. Все остальные шипы и пазы должны быть одинаковыми.

Расчерчивание шипов «ласточкин хвост»

Опытные столяры могут распределять зубцы практически от руки. Тому, кто только начинает осваивать этот способ соединения деталей, рекомендуем воспользоваться линейкой.

Для досок шириной до 15 см размечают, например, четыре шипа и три паза или пять шипов и четыре паза. Для досок шириной до 20 см — пять шипов и четыре паза или шесть шипов и пять пазов. Примерная схема распределения такова: отношение средней толщины шипа к средней ширине паза составляет 1:2.

Очень точно можно расчертить шипы и их скосы по схеме, показанной на рисунках справа.

Возможны и другие способы деления. Можно выбрать, например, меньшую ширину шипов. В так называемом английском соединении шипы очень узкие, а пазы — широкие. Однако в любом случае шипы не должны иметь слишком большие скосы, чтобы ие повредить узкие части пазов.

Пометить на детали параллельно торцевому краю толщину доски, затем половину толщины и далее провести линию, расстояние до которой от торца равно толщине доски, умноженной на три. Чтобы теперь точно распределить четыре шипа и три паза, нанесите на косую вспомогательную линию метки, расстояние между которыми кратно 10. Затем перенесите это деление на линии разметки.

Здесь штриховыми линиями показаны средние линии пазов: точки их пересечения со вспомогательной линией на расстоянии «тройной толщины» доски очень важны для завершающей разметки.

От точек пересечения средних линий пазов со вспомогательной линией провести линии через точки на линии разметки «половина толщины доски». Таким образом, шипы и пазы будут намечены очень точно.

Разметка

Итак, вы наметили шипы и пазы на лицевой пласти доски. Теперь нужно перенести разметку на торцевую сторону.

Для этого понадобятся угольник и хорошо заточенный карандаш, шило или нож. В зависимости от вида древесины может оказаться полезным или даже необходимым покрыть торцевую сторону доски мелом: на белом фоне разметка будет виднее. С торцевой стороны разметку переносят на тыльную пласть доски.

Разметка получится более точной, если деталь при этом закреплена на верстаке.

Разметку с симметричных элементов на одной детали следует наносить одновременно, чтобы, например, контуры шипов по углам выдвижного ящика совпадали.

С помощью остро заточенного карандаша (или шила) и угольника линии разметки переносят с лицевой пласти на торцевую сторону доски.

Вырезание пазов

После переноса линий разметки, перед тем как начать пилить, заштрихуйте на детали выпадающие участки — промежутки между шипами. Так вы ничего не перепутаете при дальнейшем выпиливании и работе стамеской.

Деталь следует закрепить на верстаке таким образом, чтобы линии разметки параллельных по отношению друг к другу скосов заняли строго вертикальное положение. Сделать это несложно, если использовать угольник. Пропилите сначала пазы с одной стороны, после чего деталь переверните, закрепите и пропилите оставшиеся скосы пазов.

Пилу устанавливайте не на линии разметки, а вплотную к ней на выпадающем участке древесины. Время от времени проверяйте на обеих сторонах доски, правильно ли направлена пила или нужно исправить пропил.

Пазы вырезают стамеской, которую следует держать строго вертикально. При этом положение самой детали должно быть горизонтальным. Более точно направлять стамеску удается тогда, когда поверх детали закреплена еще одна доска, край которой проходит по линии разметки глубины пазов.

Сначала пазы обрабатывают стамеской с одной стороны детали. После того как сделана выемка примерно в половину толщины доски, ее переворачивают и завершают обработку пазов. Такой способ позволяет избежать растрескивания доски, а также неточностей в обработке пазов.

Закрепите деталь так, чтобы линии разметки заняли строго вертикальное положение. Проверьте угольником.

Для вырезания пазов стамеской закрепите детали на верстаке в горизонтальном положении. Деталь не должна скользить.

Пропилите только стороны с одинаковым наклоном. Переверните и закрепите деталь, пропилите другие стороны.

Шипы

Опытные столяры предпочитают сначала изготавливать шипы, а затем на другой доске вырезать пазы. Но можно поступить иначе: готовые пазы использовать для того, чтобы наметить на другой доске шипы.

При этом также рекомендуется покрыть торцевую сторону мелом, чтобы на темном дереве с броскими годичными кольцами не терялись линии разметки. Последние должны быть проведены очень точно. Для этого можно воспользоваться шилом или хорошо отточенным карандашом.

Перенос линий разметки

Линии разметки с торцевой стороны доски на лицевую и тыльную пласти переносят строго под прямым углом к торцу. Длина шипов зависит от толщины доски с пазами. Эти линии разметки также должны быть совершенно точными. Лучше размечать глубину шипов не с помощью доски с пазами, а, измерив длину шипов от торцевого края, перенести эти размеры на соответствующую деталь. Иначе шипы могут получиться длиннее, чем нужно.

При разметке имейте в виду, что лицевой должна быть самая лучшая сторона доски, а линии разметки при этом — максимально точными.

Горец детали из темного дерева желательно покрыть мелом, чтобы линии разметки были лучше видны, а пропилы получились более точными.

Соединение

Чтобы вырезать на детали шипы, ее снова крепко зажимают, однако на этот раз положение доски должно быть строго вертикальным, как и пропилов, которые лишь слегка скашиваются в другой плоскости то влево, то вправо.

Закрепление детали

Для выполнения пропилов пилу также устанавливают вплотную к линии разметки на выпадающем участке древесины. После завершения работ пилой деталь закрепляют на верстаке в горизонтальном положении и переходят к обработке промежуточных участков между шипами стамеской. Как и при обработке пазов, выемку делают только в половину толщины доски, после чего деталь переворачивают и удаляют «лишнюю» древесину с противоположной стороны. При этом можно слегка подправить пропилы, если между линиями разметки древесины осталось больше, чем нужно.

Сначала выполнить пропилы только с левой или правой стороны шипов, затем — параллельные пропилы с другой стороны.

После выемки промежуточных участков между шипами осторожно подровнять спилы долотом.

Склеивание

Прежде чем равномерно и тонким слоем нанести на все шипы и пазы клей, слегка обработайте склеиваемые поверхности наждачной бумагой, не закругляя при этом края. Затем попробуйте соединить детали без клея. Вы сразу увидите, подходят ли они друг к другу и что еще можно исправить.

Осторожно соедините доски так, чтобы шипы и пазы не раскололись. Имейте в виду, что особенно часто трескаются пазы.

Клей наносят равномерно тонким слоем по всей поверхности шипа. Для этого используют носик флакона с клеем или тонкую кисточку.

Столярная шпаклевка поможет исправить ошибки

При идеальном соединении шипов и пазов все стыковочные швы очень плотные, без малейших щелей, которые не только уменьшают прочность соединения, но и портят внешний вид изделия. Однако даже опытные столяры не всегда достигают совершенного результата, поэтому вы не должны расстраиваться, если соединение в некоторых местах нуждается в исправлениях.

Поступите следующим образом. Расстелите под верстаком пленку и стряхните на нее опилки. Из опилок и клея сделайте столярную шпаклевку, которая и поможет вам внести небольшие коррективы.

Хотя в продажу выпускаются готовые столярные шпаклевки и мастики всевозможных расцветок, но самодельная шпаклевка имеет преимущества: в ее состав входят опилки древесины, с которой вы в данный момент работаете, то есть эта шпаклевка будет полностью соответствовать тону вашего изделия.

Наносить шпаклевку надо аккуратно, маленькими порциями, заполняя только щели. Уплотнять и выравнивать прошпаклеванные участки лучше лезвием долота, а не шпателем.

Самодельная шпаклевка поможет вам исправить такие погрешности, как отколовшиеся щепки или неточность в работе.

Шаблон

Шипы клиновидной формы можно быстро и точно нарезать фрезой, если использовать специальную насадку для дрели и шаблон. При этом в ходе одной рабочей операции обрабатываются сразу две детали, устанавливаемые с небольшим смещением друг к другу. Правда, их соединение заметно отличается от соединения «ласточкин хвост», выполненного традиционным способом, поскольку при механической обработке деталей все шипы и пазы получаются одинаковыми. По этой причине соединение нельзя признать декоративным, но и оно по-своему красиво, а главное, очень надежное. Распределение шипов и пазов в таком соединении зависит от размеров используемой фрезы.

Быстро нарезать шипы можно фрезой, если использовать специальную насадку для дрели.

Так применяют шаблон для нарезки шипов фрезой, закрепленной в дрели.



залог постоянства столярных конструкций. Декоративное сквозное соединение ласточкин хвост

Надежность и эстетика сложных конструкций из дерева во многом зависит от правильного выбора способа соединения ее составных частей. Особенно это актуально для каркасных изделий, несущих конструкций, где параметры безопасности выходят на передний план.

Качественное соединение деревянных деталей – залог долговечности, основа привлекательного вида изделия, показатель мастерства и профессионализма плотника и столяра.

Выбор вида соединения

Вообще, видов соединений деревянных заготовок существует огромное количество, поэтому рассказать можно только о некоторых из них, наиболее распространенных.

Одним из самых простых способов нарастить деревянную деталь (брус, бревно, доску), увеличить ее ширину является торцевое соединение. Существует несколько вариантов его реализации. Часто применяют простой и функциональный метод в половину толщины (вполдерева). В зависимости от предполагаемой нагрузки на деталь срез может быть ровным или косым. В отдельных случаях стык укрепляют с помощью фигурных вырезов – замков. Данный тип соединения препятствует растяжению, скручиванию, изгибу. Так сращивают брус между собой с целью удлинения.

Создание объемных рам или деревянных каркасов требует надежных соединений под различными углами. В этом случае рационально использовать соединение типа шип-паз или шип-проушина. Узлы в месте стыка деталей выдерживают нагрузку смещения, изгиба и сжатия. Если конструкции необходима высокая стойкость на разрыв, вырезы делают трапециевидной формы.

Дополнительные связи каркасных изделий, придающие жесткость конструкции, реализуют с помощью Т-образных или крестообразных соединений. Основная нагрузка на стыках – сжатие, смещение и разрыв. В особых случаях конструкцию дополнительно усиливают металлическими уголками, шурупами или гвоздями.

Для соединения досок между собой в коробчатые конструкции под прямым углом удобно использовать специальный ящичный паз. Как понятно из названия, данный способ часто применяют для создания объемных конструкций, в том числе ящиков для мебели. Качественно изготовленный ящичный стык выглядит монолитно, имеет привлекательный вид и выдерживает внушительные нагрузки. При создании деревянной мебели часто используют соединение на шкантах, нагелях и домино (когда паз имеет продолговатую форму, в отличие от круглого шканта).

Шиповое соединение (шип-паз)

Самым простым и одним из самых надежных является соединение шип-паз. Оно широко применяется в столярном деле. Подобным способом собирают в единое целое деревянные детали оконных рам, изготавливают самые различные детали корпусной мебели, листы фанеры. Суть данного способа состоит в том, что на торце одной соединяемой детали делают шип, который вставляется в паз другой детали и фиксируется в нем.

Для работы удобно использовать специальный ламельный фрезер, за неимением такового можно обойтись простым ручным инструментом. Понадобится:

• ручная обушковая пила с мелким зубом;
• электрическая или ручная дрель;
• несколько стамесок разной ширины;
• наждачная бумага;
• измерительный инструмент, угольник и карандаш.

Сначала размечают заготовки. Параметры шипа и паза зависят от параметров деревянных деталей и конфигурации изделия, тем не менее стоит учитывать несколько общих рекомендаций.

Важно! Толщина шипа должна составлять примерно треть толщины детали, ширина – 70-80% ширины, длина должна равняться толщине соединяемой заготовки.

Параметры паза также должны соответствовать этим критериям. В любом случае важно следить за тем, чтобы размеры шипа и паза совпадали. Детали должны соединяться легко, без нажима, но не выпадать под собственным весом. Не должно быть люфтов, щелей и перекоса.

Первым вырезают паз, такая последовательность вызвана тем, что шип гораздо проще подгонять под паз, чем наоборот. С помощью пилы делают пропилы, лишнюю древесину удаляют с помощью дрели, дно паза и стенки выравнивают стамесками.

В большинстве случаев для фиксации деталей достаточно одного лишь столярного клея, обеспечить максимум прочности помогут шурупы или гвозди.

Соединение вполдерева

Достаточно часто в столярном деле используют различные варианты стыков вполдерева (простой или прямой замок). Данный тип сборки деревянных конструкций характеризуется простотой изготовления и высокой надежностью. Различают следующие его разновидности:

• поперечное соединение;
• вполдерева – ласточкин хвост;
• угловое соединение;
• на ус;
• сращивание вполдерева.

Первые два способа применяют для соединения деталей, перекрещивающихся под прямым углом. Особенно популярен ласточкин хвост, в котором форма выреза представляет собой трапецию и боковые стороны идут не под прямым углом. Паз замка слегка расширяется от торца, обеспечивая более надежную фиксацию. Надо отметить, что шиповое соединение тоже может называться ласточкин хвост, если шипы вырезаны в виде трапеций.

Второй и третий способы формируют законченный угол. Сращивание применяют в случае необходимости увеличить длину заготовки.

Как сделать поперечное соединение

Одним из самых простых является поперечное соединение. Оно отличается простотой изготовления, овладеть его премудростями может даже начинающий плотник. Работа выполняется в следующем порядке:

• делается разметка. Соединяемые детали накладывают друг на друга. С помощью линейки прочерчивают линию среза. Рейсмусом наносят разметку по толщине;
• первая деталь зажимается в тиски. Ручной пилой, аккуратно, по линиям делается распил до пометки, оставленной рейсмусом. Заготовка поворачивается. Делается второй пропил;
• заготовку вынимают из тисков. С помощью острой стамески и деревянного молотка-киянки удаляют часть древесины между пропилами;
• обрабатывают вторую деталь;
• плоскости выравнивают с помощью наждачной бумаги или абразивного бруска.

Теперь можно стыковать деревянные заготовки. Соединение должно быть плотным, без люфтов и зазоров. Если изделие будет неразъемным, стыки промазывают столярным клеем, конструкция дополнительно усиливается шурупами.

Формирование углов на ус

Одним из лучших способов создания углов различных объемных изделий является стык на ус. Он позволяет создать монолитную конструкцию, скрыть волокна торца, тем самым обеспечить привлекательный вид. Этот способ подходит для самых разнообразных изделий, но чаще всего применяется для изготовления рамок и деталей корпусной мебели.

Для создания соединения в каждой из деревянных деталей делают пропилы под углом, равным половине угла, под которым встречаются заготовки. Чаще всего этот угол прямой, следовательно, запилы выполняют под 45 градусов, тем не менее угол может варьироваться в широких пределах. Работы выполняют по следующему алгоритму.

Вначале размечают детали. Важно не забывать, что разметка выполняется по длинной стороне, в противном случае можно не угадать с размерами.

На кромках, которые будут соединены, проводят линию под требуемым углом. Комбинированным угольником разметку переносят на каждую сторону заготовки. Затем выполняют распил, для которого лучше использовать электрическую торцовую пилу, но можно работать и ручным инструментом. Работая ножовкой, важно контролировать угол среза, нелишним будет воспользоваться бруском в качестве направляющей.

Готовые детали прикладывают друг к другу, проверяя точность подгонки. Неровности придется сгладить ручным рубанком, довести угол с помощью шлифовальной шкурки. На обе поверхности наносится столярный клей, и с помощью струбцин изделие фиксируется. Дополнительной прочности можно добиться с помощью гвоздиков. Работая молотком, важно контролировать силу удара, чтобы заготовки не сдвинулись.

Особо ответственные соединения усиливают с помощью брусков, которые вклеивают во внутренний угол. Стык, который не будет виден, можно дополнительно укрепить металлическим угольником.

В результате качественно выполненной работы получится идеальный шов. Если же образовалась небольшая щель, то ее можно скрыть, расправив прилегающие волокна древесины с помощью гладкой цилиндрической поверхности. Для этого подойдет стержень обычной отвертки.

Шип в проушину

Угловые и тавровые (пример: Т-образное соединение оконной рамы) пересечения удобно выполнять методом шип-гребень в проушину. В данном случае проушину делают в торце вертикальной детали, пропилы под шип – в горизонтальной ее составляющей.

Работа начинается с разметки проушины. Толщина заготовки делится на три. Тонкой ножовкой делают пропилы на глубину, равную ширине другой заготовки. С помощью стамесок удаляют лишнюю древесину, стенки проушины выравнивают наждачной бумагой.

Размечают вторую заготовку. Ширина шипа должна быть равна ширине первой заготовки, толщина равняться толщине шипа. Пропилы выполняют ручной ножовкой, тщательно контролируют глубину и угол наклона. Лишнее снимают стамеской.

Окончательную доводку по толщине выполняют с помощью наждачной бумаги. Детали должны соединяться с легким усилием и не распадаться под собственным весом.

Шип в гнездо

Более сложным соединением является способ шип в гнездо. Оно требует большего мастерства, но отличается гораздо более высокой надежностью и долговечностью. Сфера использования та же, что и в предыдущем случае, а именно – Т-образные стыки. Отличие данного метода заключается в том, что шип делается в торце вертикальной детали, в теле горизонтальной выпиливается гнездо.

Это одно из самых распространенных мебельных соединений. Различают соединение со сквозным шипом и с глухим. Отличие состоит в том, что в первом случае вырезается сквозное гнездо, во втором прорезь делается на определенную глубину.

Особенности японского столярного соединения

Небывалых высот столярного искусства достигли японские мастера. Используя традиционные техники, комбинируя различные типы соединений, они создают точные и надежные стыки без применения гвоздей и прочего крепежа. Стыковка различных деревянных деталей выполняется исключительно благодаря силе трения.

В основе надежности данных соединений лежит точный срез. Идеально подогнанные линии замков на обеих сопрягаемых деталях позволяют создать соединение с безукоризненной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения владеть инструментом, но при желании всему этому можно научиться.

Сплачивание досок

Качественная древесина стоит дорого, купить хорошую доску с необходимыми параметрами не всегда возможно, да не всегда и нужно. Чтобы сделать, к примеру, столешницу, вовсе необязательно искать доску шириной в стол, обладая навыками столярного дела, можно создать идеальное деревянное полотно с необходимыми параметрами.

Вариантов сплачивания много. Широко распространена доска с шипом и пазом, так называемая вагонка. Она позволяет создавать ровные деревянные поверхности большой площади. Часто используется упрощенный ее вариант – доска со стыком в четверть.

Сплачивание на гладкую фугу (встык)

Самый простой способ, не требующий дополнительных элементов. Боковые грани досок фугуют, лучше делать это попарно, зажимая обе соседние доски в тиски и одновременно обрабатывая их. Такая обработка создаст точную поверхность, на которой неровности одной доски будут компенсироваться неровностями другой. Обе доски промазывают клеем и фиксируют до полного его застывания.

Сплачивание несущих элементов

Удлинить (нарастить) доску, являющуюся частью несущей конструкции можно несколькими способами. Самый простой и самый надежный – соединение вполдерева с последующей накладкой на место соединения усиливающих планок. Некритичные участки можно усилить с помощью фанеры.

Этот же способ используют и для сочленения досок под различными углами. Точно выполненные разрезы сочленяемых деталей позволяют обойтись и без усиливающих накладок, достаточно закрепить доски в месте стыка шурупами.

Рубка без остатка означает, что уложенные бревна сформируют ровный угол, их концы не будут выступать за пределы строения, отдельная его разновидность – теплый угол. Рубка с остатком, в свою очередь, означает, что по углам здания сформируется переплетение из выступающих торцов. Второй способ более затратный в плане количества материала, но здание лучше сохраняет тепло и более устойчиво.

Существуют различные способы соединения деталей из дерева, умение определить оптимальный для того или иного вида работ позволит значительно разнообразить ассортимент изделий, которые может изготовить мастер. Правильно выбранный способ обеспечит привлекательный внешний вид изделию и гарантирует надежность объемной конструкции.

Если вы хотите изготовить мебель из цельного дерева, вам придется принять определенные меры против деформации древесины. В перечень таких мер входит и подбор соответствующего соединения.

Способов соединять детали из дерева так, чтобы они в дальнейшем не деформировались, известно немало. Один из самых эффективных — «ласточкин хвост». Детали соединяются друг с другом так, что их и без клея практически невозможно разъединить. Каждый шип зажат, словно клещами. Прочность соединения усиливает еще и то, что площадь стыковочных участков, покрываемых клеем, здесь значительно больше, чем при простом соединении без шипов.

К тому же соединение «ласточкин хвост» можно с полным правом назвать декоративным, поскольку оно способно украсить любой предмет мебели, конечно, при условии, что все зубчики выполнены тщательно и точно. А это потребует кропотливой работы пилой и стамеской. Все пазы и шипы должны точно подходить друг к другу, а все фуги — быть одинаково узкими. С первого раза такая точность вряд ли достижима: попробуйте сначала набраться опыта, обрабатывая простые доски.

Множество интересных и красивых примеров соединения «ласточкин хвост» можно увидеть, рассматривая старую мебель.

Соединение «ласточкин хвост» считается самым красивым, надежным и долговечным угловым соединением. Выполнить его не так просто.

Это делается так

• Выпилить из досок детали нужной длины.
• На одну из досок нанести разметку шипов и пазов.
• Перенести разметку с лицевой пласти доски на торец и затем на тыльную пласть.
• Пропилить пазы и вырезать их стамеской.
• С помощью обработанной доски разметить расположение шипов и пазов на другой доске.
• После обработки второй доски попробовать соединить обе детали без клея и в случае необходимости внести исправления.
• На участки стыковок нанести клей, детали осторожно соединить и держать под нажимом, пока клей не схватится.

ЧТО ВАМ ПОТРЕБУЕТСЯ

Материалы :

Заготовки из дерева Клей.

Инструменты :

• Линейка.
• Карандаш.
• Шило или нож.
• Угольник.
• Шипорезная пила.
• Стамески подходящей ширины.
• Верстак.
• Струбцины.
• Молоток.
• Киянка.

Форма пазов и шипов в соединении «ласточкин хвост»

Красота этой шкатулки — в гармонии материала и соответствующей ему конструкции с использованием соединения «ласточкин хвост».

Самодельное приспособление для разметки скосов шипов: вырежьте из тонкого металлического листа шаблон и придайте ему соответствующую форму.

Выполнять разметку на детали, имеющей необходимую длину

Перед разметкой шипов и пазов еще раз измерьте деталь, она должна иметь необходимую ширину. Если ширина детали больше, чем положено, то разметка будет неточной и, следовательно, негодной.

Выбирайте подходящую стамеску

До того как вы начнете обработку пазов, проверьте, соответствует ли их размерам имеющаяся у вас стамеска. Позаботьтесь о подходящем инструменте заблаговременно, если вы планируете выполнить очень тонкие шипы. Стамески бывают различной ширины — от 4 до 40 мм.

Брусок защищает от повреждений

При соединении деталей никогда не ударяйте киянкой прямо по дереву. Для защиты деталей от повреждений используйте небольшой деревянный брусок.

Подробнее о соединении «ласточкин хвост»

При выполнении соединения «ласточкин хвост» обе детали сцепляются посредством особой формы зубьев. Стоящая вертикально доска, изображенная на рисунке, имеет шипы, которые вгоняются в пазы горизонтально расположенной доски. Соединить и разъединить доски можно только при вертикальном положении шипов. При ином положении это сделать невозможно.

Соединенные таким образом доски по-разному реагируют на нагрузку. И поэтому не все равно, в какой детали выполнять пазы, а в какой — шипы.

В выдвижных ящиках шипы делают на фронтальной доске, пазы — в боковых стенках. Так как самая большая нагрузка на ящик возникает тогда, когда его выдвигают, то соединение будет наиболее прочным именно при таком расположении шипов.

В навесной полке максимальная нагрузка приходится на детали, расположенные горизонтально.

Они и должны быть с шипами, которые будут удерживать фигурные пазы в вертикально расположенных деталях.

Шипы всегда должны быть уже пазов, особенно при использовании плотной и прочной древесины. Своеобразие соединения «ласточкин хвост» еще и в том, что шипы и пазы в готовом изделии выглядят иначе, чем в развернутом виде — как это показано на рисунке внизу.

Равномерное распределение

Изделия, у которых угловые соединения «ласточкин хвост», не покрываются цветным лаком. Поэтому расположение шипов и пазов должно быть равномерным по всей ширине деталей. Крайние шипы могут быть чуть шире или уже. Все остальные шипы и пазы должны быть одинаковыми.

Расчерчивание шипов «ласточкин хвост»

Опытные столяры могут распределять зубцы практически от руки. Тому, кто только начинает осваивать этот способ соединения деталей, рекомендуем воспользоваться линейкой.

Для досок шириной до 15 см размечают, например, четыре шипа и три паза или пять шипов и четыре паза. Для досок шириной до 20 см — пять шипов и четыре паза или шесть шипов и пять пазов. Примерная схема распределения такова: отношение средней толщины шипа к средней ширине паза составляет 1:2.

Очень точно можно расчертить шипы и их скосы по схеме, показанной на рисунках справа.

Возможны и другие способы деления. Можно выбрать, например, меньшую ширину шипов. В так называемом английском соединении шипы очень узкие, а пазы — широкие. Однако в любом случае шипы не должны иметь слишком большие скосы, чтобы ие повредить узкие части пазов.

Пометить на детали параллельно торцевому краю толщину доски, затем половину толщины и далее провести линию, расстояние до которой от торца равно толщине доски, умноженной на три. Чтобы теперь точно распределить четыре шипа и три паза, нанесите на косую вспомогательную линию метки, расстояние между которыми кратно 10. Затем перенесите это деление на линии разметки.

Здесь штриховыми линиями показаны средние линии пазов: точки их пересечения со вспомогательной линией на расстоянии «тройной толщины» доски очень важны для завершающей разметки.

От точек пересечения средних линий пазов со вспомогательной линией провести линии через точки на линии разметки «половина толщины доски». Таким образом, шипы и пазы будут намечены очень точно.

Разметка

Итак, вы наметили шипы и пазы на лицевой пласти доски. Теперь нужно перенести разметку на торцевую сторону.

Для этого понадобятся угольник и хорошо заточенный карандаш, шило или нож. В зависимости от вида древесины может оказаться полезным или даже необходимым покрыть торцевую сторону доски мелом: на белом фоне разметка будет виднее. С торцевой стороны разметку переносят на тыльную пласть доски.

Разметка получится более точной, если деталь при этом закреплена на верстаке.

Разметку с симметричных элементов на одной детали следует наносить одновременно, чтобы, например, контуры шипов по углам выдвижного ящика совпадали.

С помощью остро заточенного карандаша (или шила) и угольника линии разметки переносят с лицевой пласти на торцевую сторону доски.

Вырезание пазов

После переноса линий разметки, перед тем как начать пилить, заштрихуйте на детали выпадающие участки — промежутки между шипами. Так вы ничего не перепутаете при дальнейшем выпиливании и работе стамеской.

Деталь следует закрепить на верстаке таким образом, чтобы линии разметки параллельных по отношению друг к другу скосов заняли строго вертикальное положение. Сделать это несложно, если использовать угольник. Пропилите сначала пазы с одной стороны, после чего деталь переверните, закрепите и пропилите оставшиеся скосы пазов.

Пилу устанавливайте не на линии разметки, а вплотную к ней на выпадающем участке древесины. Время от времени проверяйте на обеих сторонах доски, правильно ли направлена пила или нужно исправить пропил.

Пазы вырезают стамеской, которую следует держать строго вертикально. При этом положение самой детали должно быть горизонтальным. Более точно направлять стамеску удается тогда, когда поверх детали закреплена еще одна доска, край которой проходит по линии разметки глубины пазов.

Сначала пазы обрабатывают стамеской с одной стороны детали. После того как сделана выемка примерно в половину толщины доски, ее переворачивают и завершают обработку пазов. Такой способ позволяет избежать растрескивания доски, а также неточностей в обработке пазов.

Закрепите деталь так, чтобы линии разметки заняли строго вертикальное положение. Проверьте угольником.

Для вырезания пазов стамеской закрепите детали на верстаке в горизонтальном положении. Деталь не должна скользить.

Пропилите только стороны с одинаковым наклоном. Переверните и закрепите деталь, пропилите другие стороны.

Шипы

Опытные столяры предпочитают сначала изготавливать шипы, а затем на другой доске вырезать пазы. Но можно поступить иначе: готовые пазы использовать для того, чтобы наметить на другой доске шипы.

При этом также рекомендуется покрыть торцевую сторону мелом, чтобы на темном дереве с броскими годичными кольцами не терялись линии разметки. Последние должны быть проведены очень точно. Для этого можно воспользоваться шилом или хорошо отточенным карандашом.

Перенос линий разметки

Линии разметки с торцевой стороны доски на лицевую и тыльную пласти переносят строго под прямым углом к торцу. Длина шипов зависит от толщины доски с пазами. Эти линии разметки также должны быть совершенно точными. Лучше размечать глубину шипов не с помощью доски с пазами, а, измерив длину шипов от торцевого края, перенести эти размеры на соответствующую деталь. Иначе шипы могут получиться длиннее, чем нужно.

При разметке имейте в виду, что лицевой должна быть самая лучшая сторона доски, а линии разметки при этом — максимально точными.

Горец детали из темного дерева желательно покрыть мелом, чтобы линии разметки были лучше видны, а пропилы получились более точными.

Соединение

Чтобы вырезать на детали шипы, ее снова крепко зажимают, однако на этот раз положение доски должно быть строго вертикальным, как и пропилов, которые лишь слегка скашиваются в другой плоскости то влево, то вправо.

Закрепление детали

Для выполнения пропилов пилу также устанавливают вплотную к линии разметки на выпадающем участке древесины. После завершения работ пилой деталь закрепляют на верстаке в горизонтальном положении и переходят к обработке промежуточных участков между шипами стамеской. Как и при обработке пазов, выемку делают только в половину толщины доски, после чего деталь переворачивают и удаляют «лишнюю» древесину с противоположной стороны. При этом можно слегка подправить пропилы, если между линиями разметки древесины осталось больше, чем нужно.

Сначала выполнить пропилы только с левой или правой стороны шипов, затем — параллельные пропилы с другой стороны.

После выемки промежуточных участков между шипами осторожно подровнять спилы долотом.

Склеивание

Прежде чем равномерно и тонким слоем нанести на все шипы и пазы клей, слегка обработайте склеиваемые поверхности наждачной бумагой, не закругляя при этом края. Затем попробуйте соединить детали без клея. Вы сразу увидите, подходят ли они друг к другу и что еще можно исправить.

Осторожно соедините доски так, чтобы шипы и пазы не раскололись. Имейте в виду, что особенно часто трескаются пазы.

Клей наносят равномерно тонким слоем по всей поверхности шипа. Для этого используют носик флакона с клеем или тонкую кисточку.

Столярная шпаклевка поможет исправить ошибки

При идеальном соединении шипов и пазов все стыковочные швы очень плотные, без малейших щелей, которые не только уменьшают прочность соединения, но и портят внешний вид изделия. Однако даже опытные столяры не всегда достигают совершенного результата, поэтому вы не должны расстраиваться, если соединение в некоторых местах нуждается в исправлениях.

Поступите следующим образом. Расстелите под верстаком пленку и стряхните на нее опилки. Из опилок и клея сделайте столярную шпаклевку, которая и поможет вам внести небольшие коррективы.

Хотя в продажу выпускаются готовые столярные шпаклевки и мастики всевозможных расцветок, но самодельная шпаклевка имеет преимущества: в ее состав входят опилки древесины, с которой вы в данный момент работаете, то есть эта шпаклевка будет полностью соответствовать тону вашего изделия.

Наносить шпаклевку надо аккуратно, маленькими порциями, заполняя только щели. Уплотнять и выравнивать прошпаклеванные участки лучше лезвием долота, а не шпателем.

Самодельная шпаклевка поможет вам исправить такие погрешности, как отколовшиеся щепки или неточность в работе.

Шаблон

Шипы клиновидной формы можно быстро и точно нарезать фрезой, если использовать специальную насадку для дрели и шаблон. При этом в ходе одной рабочей операции обрабатываются сразу две детали, устанавливаемые с небольшим смещением друг к другу. Правда, их соединение заметно отличается от соединения «ласточкин хвост», выполненного традиционным способом, поскольку при механической обработке деталей все шипы и пазы получаются одинаковыми. По этой причине соединение нельзя признать декоративным, но и оно по-своему красиво, а главное, очень надежное. Распределение шипов и пазов в таком соединении зависит от размеров используемой фрезы.

Быстро нарезать шипы можно фрезой, если использовать специальную насадку для дрели.

Так применяют шаблон для нарезки шипов фрезой, закрепленной в дрели.

Расскажи друзьям об этом:

Соединения на шипах «ласточкин хвост» не только внешне привлекательны, но и очень прочны. Умение правильно нарезать такие шипы — признак мастерства, которое приходит с опытом.

При сборке мебели сейчас широко применяют крепежные изделия — шурупы, шканты, различные стяжки. Однако шиповые соединения, в том числе и на шипах «ласточкин хвост», окончательно своих позиций не сдают. Они достаточно надежны и в то же время красивы. На таких соединениях можно скреплять, например, боковые стенки корпусной мебели с крышками. Разрушить соединение «ласточкин хвост» растяжением непросто. Поэтому его часто применяют при изготовлении выдвижных ящиков. Но не следует забывать, что соединение «ласточкин хвост» стойко к такой нагрузке только в одном направлении.

Детали из ДСП для соединений «ласточкин хвост» не годятся: этот материал слишком рыхлый. В той или иной мере здесь подойдет фанера, доски или мебельные щиты.

Форма шипов «ласточкин хвост»

Если посмотреть на соединение сверху, то хорошо видно, что «ласточкины хвосты» — это веерообразные шипы на торце одной из деталей. Боковые стороны шипов скошены внутрь с уклоном, колеблющимся в пределах от 1:5 — для «грубых», но зато прочных соединений, применяемых при сплачивании деталей из мягкой древесины и мебельных щитов, до 1:8 — для деталей из твердой древесины. Соединение на последних выглядит более привлекательно. И надо знать, что при меньшем уклоне соединение под нагрузкой может разойтись, а при большем — шипы могут разрушиться.

В готовом соединении хорошо видны «зубцы», входящие в зацепление с шипами. Уклон шипов должен точно соответствовать уклону «зубцов».

В соединении по краям всегда должны быть «зубцы» (а не половинки шипов) —

это предотвращает выпучивание соединяемых деталей.

Еще один фактор, влияющий на внешний вид соединений, — расстояние между «ласточкиными хвостами». В принципе действует такое правило: чем шире «ласточкины хвосты» (шипы) или чем больше расстояние между ними, тем лучше. Однако всему есть предел, к тому же изделия бывают разных габаритов (например, сундук и шкатулка), да и не следует забывать о прочности соединения.

Разметка шипов

Подготовку деталей начинают с торцовки (при этом толщина их не обязательно должна совпадать), а затем размечают
положение шипов и «зубцов». Начинающему мастеру лучше дать небольшой (1-2 мм) припуск по длине.

Для разметки используют малку. Чтобы настроить ее на угол уклона шипов, например 1:6, на бумаге прочерчивают две взаимно перпендикулярные линии и от точки пересечения делят их на шесть равных частей. Соединяют шестую метку на одной линии с первой меткой — на другой. Уклон получившейся диагонали и будет равен 1:6. По этому эскизу выставляют малку.

У обеих кромок детали с шипами намечают ширину крайних «зубцов» и проводят через эти точки линии, параллельные кромкам. Далее на деталь диагонально
накладывают рулетку или линейку и поворачивают ее, пока размер между линиями не будет делиться без остатка на желаемое число шипов. Помечают на диагонали эти точки, а затем с помощью рейсмуса переносят их к торцу детали. В результате этих несложных построений определены положения центров промежутков между шипами.

В обе стороны от найденных центров откладывают по одинаковому отрезку (в нашем примере — 3 мм). Расстояние между концами отрезков будет равно минимальному зазору между шипами. Из этих точек с помощью малки размечают, наконец, сами шипы. Высоту шипов отмечают рейсмусом, выставленным на тол-

щину детали с «зубцами». Разметку делают на обеих сторонах детали.

Если деталь имеет припуск по длине, его следует учесть при разметке. В этом случае длина шипов будет несколько больше требуемой. Позднее, когда детали будут соединены, лишнее снимают торцовым рубанком.

Выполняя разметку, все детали с шипами помечают какими-нибудь условными знаками, чтобы избежать перепутывания.

Нарезание шипов

Для нарезания шипов и «зубцов» служат специальные шипорезные пилы. При использовании обычной мелкозубой пилы для продольного пиления ее потребуется дополнительно подготовить, в частности, уменьшить развод зубьев (особенно если пила новая). Для этого пильное полотно кладут всей поверхностью на оселок и один-два раза легко проводят по нему. То же самое повторяют, перевернув полотно другой стороной.

При нарезании шипов «ласточкин хвост» деталь зажимают в тиски. Если таких деталей две (например, боковые стенки выдвижного ящика), шипы можно нарезать сразу на обеих.

Резать вдоль линий разметки начинают, наклонив пилу назад и одновременно направляя ее ногтем большого пальца. Когда линия резания «поймана», пилу выравнивают и продолжают работу, пока деталь не будет пропилена на всю высоту шипа (до горизонтальной метки). Переходить эту метку ни в коем случае не следует.

Теперь можно удалить материал между пропилами, образующими шипы. Эту операцию выполняют стамеской. Выбрав древесину с одной стороны до половины толщины детали, ее переворачивают и таким же образом обрабатывают с другой стороны.

Далее приступают к нарезанию «зубцов». Деталь с «зубцами» зажимают в тиски, на торец накладывают и фиксируют деталь с пропиленными шипами. Затем пилу вводят в пропилы и надрезают торцевую часть детали с «зубцами». Окончательно «зубцы» нарезают так же, как и «ласточкины хвосты». И в этом случае пилить следует не по размеченной линии, а так, чтобы зубья пилы слегка касались ее снаружи. В заключение материал между «зубцами» удаляют стамеской.

Прежде чем соединять детали, необходимо устранить возможные неровности и осторожно скосить внутреннюю кромку на обеих сторонах каждого шипа (особенно на внешних). Это облегчит операцию соединения деталей, а в готовом изделии такой скос не будет заметен.

No related posts.

ШИПОВЫЕ СОЕДИНЕНИЯ

Расскажи друзьям об этом:

Дом, дизайн, ремонт, декор. Двор и сад. Своими руками

Соединение ласточкин хвост своими руками. Ласточкин хвост, шип паз и прочие приспособления для фрезерного станка своими руками Теперь — точная подгонка

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря. Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы. В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Традиционно на Руси венцы сруба укладывались «в чашу», такое сцепление вырубалось топором. С появлением добротного столярного инструмента, сруб стали укладывать «в лапу», соединение имело прямоугольный шип. Дальнейшим усовершенствованием этого замка стало использование шипа «ласточкин хвост» с трапециевидным профилем.

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002. Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

• Соединение «в лапу»;
• Глухой «сковородень»;
• Открытый «сковородень»;
• Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца. Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях. Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги. Шаблон прикладывают к торцу и обрисовывают, границы пропилов намечают с помощью молотка и стамески. Пропилы делают ручной циркулярной пилой. Проще всего делать наклонные пропилы через 10-15 мм, обрезь отжать топором и подчистить стамеской.

Достоинством технологии является возможность работать с пиломатериалом естественной влажности, в этом случае шип делают с припуском в 5-7%. Припуск приведет к образованию зазоров между венцами, которые в процессе усадки устранятся естественным путем.

Недостатки и особенности соединения в ласточкин хвост:

• «Чистый угол» имеет сквозные щели, которые со временем могут расширяться;
• Сруб не имеет замкнутых венцов, на каждой стене кладка сдвинута на полбруса, конструкцию необходимо усиливать нагелями;
• Углы строения имеют непрезентабельный вид и не украшают фасад;
• Застройщик ограничен в выборе типоразмера пиломатериала.

По технологии сруб в ласточкин хвост строят загородные дома эконом-класса, бани и хозяйственные постройки, такое строительство малозатратное и доступно массовому застройщику.

Глухой сковородень

Такой способ в строительной практике позволяет в полной мере использовать преимущества трапециевидного крепления, особенностью является потайное Т-образное соединение паз-шип. Размер шипа не превышает полбруса и полностью утоплен в тело бруса. Угол дома, собранный по такой технологии, получил название «теплый угол». Замок обеспечивает надежное сцепление в венец без сквозных щелей, при обработке строительным герметиком создает полностью герметичное пространство. Таким же способом наращивают брус, если его длина меньше длины стены.

Запиливание профиля выполняют по чертежу с использованием циркулярной и обушковой пилы. Прямоугольную заготовку под шип и паз вырезают циркуляркой, заданную форму придают специальной ручной пилой. Для нарезки паза можно использовать ручную фрезу, рабочее место легко оборудовать самостоятельно.

Преимущества технологии крепления глухой «сковородень»:

• Улучшенная теплоизоляция строения;
• Можно использовать пиломатериал любых типоразмеров;
• Замок «спрятан», фасад приобретает привлекательный вид;
• При строительстве можно использовать брус с профилем меньшего размера;
• Обеспечивает экономное использование строительного материала.

Основной особенностью является повышенное требование к влажности древесины – пиломатериал должен иметь влажность не более 20%. Технология широко применяется производителями готовых домов «под ключ».

Открытый сковородень

Этот способ используют при сооружении внутренних перегородок из бруса, укладке лаг для пола и потолочных перекрытий. Паз выпиливается на всю ширину бруса. Замок напоминает соединение «в лапу» в Т-образном варианте и обеспечивает фиксацию конструкции в горизонтальной плоскости. Данное крепление отличается простотой, может быть вырезано циркулярной пилой и обработано стамеской.

Упрощенным вариантом замка сковороднь является профиль в форме прямоугольной трапеции, крепеж называют полусковороднем. Такое крепление разработано для более влажной древесины и пользуется популярностью у индивидуальных застройщиков.

Скрепление трапециевидной шпонкой

Дальнейшее развитие схема соединения в ласточкин хвост, получила в шпоночном скреплении. Шпонка в виде бабочки, образованной двумя трапециевидными формами, изготавливается из древесины твердых пород. Паз нарезают на современных фрезерных станках. У шпоночного соединения в ласточкин хвост размеры крепления минимизированы, но такая конструкция обеспечивает надежное крепление деревянных конструкций любой сложности, позволяет поставить производство изделий из дерева на поток.

Особенности шпоночной технологии:

• Требует точной обработки древесины с применением современной техники и приспособлений;
• Минимизирует расход ресурсов и материала;
• Сохраняет привлекательный вид текстуры древесины;
• Позволяет изготавливать деревянные конструкции любой сложности.

Скрепление шпонкой применяется производителями готовых деревянных домов из дорогостоящего клееного бруса и позволяет реализовать самые сложные проекты домов.

Заключение

Соединения бруса в ласточкин хвост в домостроении является надежным способом скрепления деревянных деталей. С появлением современного столярного инструмента эта технология стала доступной для массового применения. Такое крепление широко используется при оформлении интерьера и изготовлении малых архитектурных форм. В миниатюрном исполнении подобный крепеж применяется при производстве мебели.

Разъемное скрепление деталей методом «ласточкин хвост» выполняется установкой в паз устроенного на одной стороне заготовки трапециевидного шипа, выпиленного в краях другого элемента. Тип соединения деталей применяется во многих конструкциях, требующих создания жесткого неразъемного каркаса: стрелковом оружии, мебельном производстве, машиностроении, деревянном капитальном строительстве.

После того как будет составлен чертеж, размеры «ласточкина хвоста» подбираются в индивидуальном порядке. Мастер приступает к выполнению подготовительных операций, в процессе которых принимают участие станина и салазки. Материалом, используемым в процессе решения задачи с нагружаемыми узлами, может быть сталь, чугун, бронза. В других случаях типы соединения могут выполняться из легких цветных металлов и пластической массы. Поверхность изделия обрабатывается профильной фрезой с доводкой шабером или диском для полировки.

Перед тем как сделать «ласточкин хвост» своими руками, следует создать чертеж, размеры которого должны выдерживать допустимые эксплуатационные нагрузки. При выполнении пропила необходимо правильно выбрать угол наклона сторон трапеции, стандартное значение которого составляет 45 0 , 55 0 и 60 0 . Соединение по выбранному методу применяются в системе:

1. навеса стрелкового оружия;
2. металлообрабатывающего станка;
3. оптического прибора;
4. «в лапу» и «сквородем» в деревянном домостроении.

К положительным свойствам технологии относится высокая прочность конструкции. Применение метода позволяет скреплять элементы без гвоздей, шурупов, саморезов и чопов.

Применение метода с древесиной

Деревянный шип и крепежный паз должны иметь идентичную форму и соединяться в плотный герметичный узел. Соединение «ласточкин хвост», чертеж которого предназначен для разных изделий, помогает формировать т-образное и угловое скрепление досок, брусьев или бревен без напусков в местах установки внутренних перегородок. Технология сборки деревянных сооружений позволяет использовать для межкомнатных перегородок строительный материал меньшего диаметра. При необходимости защиты от ветра и сквозняков угловые сочленения конструкции капитального сооружения герметизируются джутовыми волокнами.

Классическим примером использования соединения элементов является выдвижной ящик мебельного гарнитура. Электрическое столярное оборудование, используемое при устройстве системы шип паз для ручного фрезера, позволяет выполнить переплетение шиповых элементов при помощи естественного сопротивления сочленения силе, приложенной к лицевой части изделия при выдвижении.

Соединение, чертеж которого составляется для каждого предмета индивидуально, может выполняться разными способами.

Большинство мастеров, работающих в мебельном производстве и домостроении, отдают предпочтение именно методу сквозного соединения сочленений из-за декоративности повторяющегося узора. Подготовка элементов осуществляется на фрезеровальном станке специальным приспособлением.

Разметка соединительных шипов

Подготовка материала для соединения шип паз своими руками по шаблону осуществляется после разметки «хвостов» рейсмусом, карандашом или маркером по сторонам и граням детали с гнездами или перегородками. Размеры и количество элементов зависит от вида материала, ширины доски и способа расположения шипов. Для придания декоративного вида линии соединения шипы должны иметь одинаковые размеры, располагаться на одинаковом расстоянии друг от друга.

До начала работ на станке материал оснащается разметками поперек заготовки с отступлением 6 мм от кромок. Оставшуюся часть доски необходимо разделить на четное число шипов, отмерить по 3 мм с каждой из сторон отметок, провести разметочную линию перпендикулярно торцу. С помощью трафарета или малки нанести контуры уклона шипов для сочленений под «ласточкин хвост».

Вырезание трапециевидных шипов

Для формирования соединительных элементов ящичную заготовку устанавливают в тисках таким образом, чтобы одна сторона шипов располагалась вертикально. На боковой грани каждого шипа делаются пропилы, не доходящие до линии заплечиков, заготовка переустанавливается, и подобным образом обрабатываются другие боковые грани. После этого деталь закрепляют горизонтально, срезают боковой отход по уровню заплечников. Лишнюю древесину между шипами необходимо удалить ажурной пилой.

Разметка и выпиливание посадочного гнезда

Для точной разметки посадочного гнезда заготовку устанавливают на столярный стол в тисках при вертикальном положении, торец доски натирают мелом для получения отпечатка на детали с уже вырезанными шипами. При помощи специального приспособления выравниваются кромки, линия заплечников боковой стороны по форме шипов и торец заготовок с гнездами.

После завершения подготовительной работы можно приступить к формированию канавки по углам заготовки рядом с линией заплечников в соответствии с шиповой разметкой. Пропил, для которого используется фреза шип паз для ручного фрезера, следует делать в отходной части доски таким образом, чтобы канавка размещалась параллельно линии разметки. Излишек древесины между перегородками гнезда удаляется ажурной пилой, зачищается долотом или стамеской со скошенной кромкой. Движение инструмента должно быть направлено от краев к центру.

Сборка соединительных сочленений

Для производства изделий, соединение деталей которых осуществляется способом «ласточкин хвост», используются практически все виды древесины, фанера, пластик. Особенностью метода является неразборная технология с применением скрепляющих средств (столярного клея). Проверка точности и подгонка деталей осуществляется после:

1. предварительной «сухой» сборки конечного изделия;
2. удаления лишнего материала;
3. зачистки или шлифовки тугих мест.

Клеящее вещество наносится на соприкасающиеся стороны двух деталей из дерева. Для плотного соединение частей конструкции используется молоток и деревянная прокладка, обеспечивающая защиту изделия от случайных повреждений.

После простукивания места соединения по всей линии необходимо удалить излишки клея, изделие отправляется на просушку с последующей зачисткой фуганком по направлению от края к середине.

Форма и раствор угла пропила

Стандартные углы места скрепления не должны быть острыми или тупыми. Большой уклон фрезерного пропила способствует образованию коротких волокон в угловой части. Недостаточный наклон канавки снижает прочность соединения элементов. Для решения задачи специалисты рекомендуют пользоваться разметкой скоса, шаблонами или трафаретами. Для древесины твердой древесины необходимо выбрать оптимальный уклон пропила, который должен составлять 1/8, для мягкой породы дерева фрезерование уклона делается на 1/6 часть.

Декоративное соединение элементов

Аккуратно выполненный пазовый «ласточкин хвост» может служить дополнительным украшением для бытовой и офисной мебели. Варианты оформления мебельной конструкции позволяют подчеркнуть красоту древесины и оценить мастерство специалиста. Выбранный тип сборки изделия соответствует показателям стандартных пропорций конструкции.

Особенностью «ласточкина хвоста» является возможность прирубки в полдерева бревна или бруса формой трапеции при угловом креплении деталей. В деревянном строительстве часто используется метод соединения брусьев способом «коренной шип», когда два элемента сращиваются прямоугольным шипом и пазом аналогичной формы. Выпиливание деталей для соединения осуществляется фрезой по чертежам, схемам и размерам.

Надежность и эстетика сложных конструкций из дерева во многом зависит от правильного выбора способа соединения ее составных частей. Особенно это актуально для каркасных изделий, несущих конструкций, где параметры безопасности выходят на передний план.

Качественное соединение деревянных деталей – залог долговечности, основа привлекательного вида изделия, показатель мастерства и профессионализма плотника и столяра.

Выбор вида соединения

Вообще, видов соединений деревянных заготовок существует огромное количество, поэтому рассказать можно только о некоторых из них, наиболее распространенных.

Одним из самых простых способов нарастить деревянную деталь (брус, бревно, доску), увеличить ее ширину является торцевое соединение. Существует несколько вариантов его реализации. Часто применяют простой и функциональный метод в половину толщины (вполдерева). В зависимости от предполагаемой нагрузки на деталь срез может быть ровным или косым. В отдельных случаях стык укрепляют с помощью фигурных вырезов – замков. Данный тип соединения препятствует растяжению, скручиванию, изгибу. Так сращивают брус между собой с целью удлинения.

Создание объемных рам или деревянных каркасов требует надежных соединений под различными углами. В этом случае рационально использовать соединение типа шип-паз или шип-проушина. Узлы в месте стыка деталей выдерживают нагрузку смещения, изгиба и сжатия. Если конструкции необходима высокая стойкость на разрыв, вырезы делают трапециевидной формы.

Дополнительные связи каркасных изделий, придающие жесткость конструкции, реализуют с помощью Т-образных или крестообразных соединений. Основная нагрузка на стыках – сжатие, смещение и разрыв. В особых случаях конструкцию дополнительно усиливают металлическими уголками, шурупами или гвоздями.

Для соединения досок между собой в коробчатые конструкции под прямым углом удобно использовать специальный ящичный паз. Как понятно из названия, данный способ часто применяют для создания объемных конструкций, в том числе ящиков для мебели. Качественно изготовленный ящичный стык выглядит монолитно, имеет привлекательный вид и выдерживает внушительные нагрузки. При создании деревянной мебели часто используют соединение на шкантах, нагелях и домино (когда паз имеет продолговатую форму, в отличие от круглого шканта).

Шиповое соединение (шип-паз)

Самым простым и одним из самых надежных является соединение шип-паз. Оно широко применяется в столярном деле. Подобным способом собирают в единое целое деревянные детали оконных рам, изготавливают самые различные детали корпусной мебели, листы фанеры. Суть данного способа состоит в том, что на торце одной соединяемой детали делают шип, который вставляется в паз другой детали и фиксируется в нем.

Для работы удобно использовать специальный ламельный фрезер, за неимением такового можно обойтись простым ручным инструментом. Понадобится:

• ручная обушковая пила с мелким зубом;
• электрическая или ручная дрель;
• несколько стамесок разной ширины;
• наждачная бумага;
• измерительный инструмент, угольник и карандаш.

Сначала размечают заготовки. Параметры шипа и паза зависят от параметров деревянных деталей и конфигурации изделия, тем не менее стоит учитывать несколько общих рекомендаций.

Важно! Толщина шипа должна составлять примерно треть толщины детали, ширина – 70-80% ширины, длина должна равняться толщине соединяемой заготовки.

Параметры паза также должны соответствовать этим критериям. В любом случае важно следить за тем, чтобы размеры шипа и паза совпадали. Детали должны соединяться легко, без нажима, но не выпадать под собственным весом. Не должно быть люфтов, щелей и перекоса.

Первым вырезают паз, такая последовательность вызвана тем, что шип гораздо проще подгонять под паз, чем наоборот. С помощью пилы делают пропилы, лишнюю древесину удаляют с помощью дрели, дно паза и стенки выравнивают стамесками.

В большинстве случаев для фиксации деталей достаточно одного лишь столярного клея, обеспечить максимум прочности помогут шурупы или гвозди.

Соединение вполдерева

Достаточно часто в столярном деле используют различные варианты стыков вполдерева (простой или прямой замок). Данный тип сборки деревянных конструкций характеризуется простотой изготовления и высокой надежностью. Различают следующие его разновидности:

• поперечное соединение;
• вполдерева – ласточкин хвост;
• угловое соединение;
• на ус;
• сращивание вполдерева.

Первые два способа применяют для соединения деталей, перекрещивающихся под прямым углом. Особенно популярен ласточкин хвост, в котором форма выреза представляет собой трапецию и боковые стороны идут не под прямым углом. Паз замка слегка расширяется от торца, обеспечивая более надежную фиксацию. Надо отметить, что шиповое соединение тоже может называться ласточкин хвост, если шипы вырезаны в виде трапеций.

Второй и третий способы формируют законченный угол. Сращивание применяют в случае необходимости увеличить длину заготовки.

Как сделать поперечное соединение

Одним из самых простых является поперечное соединение. Оно отличается простотой изготовления, овладеть его премудростями может даже начинающий плотник. Работа выполняется в следующем порядке:

• делается разметка. Соединяемые детали накладывают друг на друга. С помощью линейки прочерчивают линию среза. Рейсмусом наносят разметку по толщине;
• первая деталь зажимается в тиски. Ручной пилой, аккуратно, по линиям делается распил до пометки, оставленной рейсмусом. Заготовка поворачивается. Делается второй пропил;
• заготовку вынимают из тисков. С помощью острой стамески и деревянного молотка-киянки удаляют часть древесины между пропилами;
• обрабатывают вторую деталь;
• плоскости выравнивают с помощью наждачной бумаги или абразивного бруска.

Теперь можно стыковать деревянные заготовки. Соединение должно быть плотным, без люфтов и зазоров. Если изделие будет неразъемным, стыки промазывают столярным клеем, конструкция дополнительно усиливается шурупами.

Формирование углов на ус

Одним из лучших способов создания углов различных объемных изделий является стык на ус. Он позволяет создать монолитную конструкцию, скрыть волокна торца, тем самым обеспечить привлекательный вид. Этот способ подходит для самых разнообразных изделий, но чаще всего применяется для изготовления рамок и деталей корпусной мебели.

Для создания соединения в каждой из деревянных деталей делают пропилы под углом, равным половине угла, под которым встречаются заготовки. Чаще всего этот угол прямой, следовательно, запилы выполняют под 45 градусов, тем не менее угол может варьироваться в широких пределах. Работы выполняют по следующему алгоритму.

Вначале размечают детали. Важно не забывать, что разметка выполняется по длинной стороне, в противном случае можно не угадать с размерами.

На кромках, которые будут соединены, проводят линию под требуемым углом. Комбинированным угольником разметку переносят на каждую сторону заготовки. Затем выполняют распил, для которого лучше использовать электрическую торцовую пилу, но можно работать и ручным инструментом. Работая ножовкой, важно контролировать угол среза, нелишним будет воспользоваться бруском в качестве направляющей.

Готовые детали прикладывают друг к другу, проверяя точность подгонки. Неровности придется сгладить ручным рубанком, довести угол с помощью шлифовальной шкурки. На обе поверхности наносится столярный клей, и с помощью струбцин изделие фиксируется. Дополнительной прочности можно добиться с помощью гвоздиков. Работая молотком, важно контролировать силу удара, чтобы заготовки не сдвинулись.

Особо ответственные соединения усиливают с помощью брусков, которые вклеивают во внутренний угол. Стык, который не будет виден, можно дополнительно укрепить металлическим угольником.

В результате качественно выполненной работы получится идеальный шов. Если же образовалась небольшая щель, то ее можно скрыть, расправив прилегающие волокна древесины с помощью гладкой цилиндрической поверхности. Для этого подойдет стержень обычной отвертки.

Шип в проушину

Угловые и тавровые (пример: Т-образное соединение оконной рамы) пересечения удобно выполнять методом шип-гребень в проушину. В данном случае проушину делают в торце вертикальной детали, пропилы под шип – в горизонтальной ее составляющей.

Работа начинается с разметки проушины. Толщина заготовки делится на три. Тонкой ножовкой делают пропилы на глубину, равную ширине другой заготовки. С помощью стамесок удаляют лишнюю древесину, стенки проушины выравнивают наждачной бумагой.

Размечают вторую заготовку. Ширина шипа должна быть равна ширине первой заготовки, толщина равняться толщине шипа. Пропилы выполняют ручной ножовкой, тщательно контролируют глубину и угол наклона. Лишнее снимают стамеской.

Окончательную доводку по толщине выполняют с помощью наждачной бумаги. Детали должны соединяться с легким усилием и не распадаться под собственным весом.

Шип в гнездо

Более сложным соединением является способ шип в гнездо. Оно требует большего мастерства, но отличается гораздо более высокой надежностью и долговечностью. Сфера использования та же, что и в предыдущем случае, а именно – Т-образные стыки. Отличие данного метода заключается в том, что шип делается в торце вертикальной детали, в теле горизонтальной выпиливается гнездо.

Это одно из самых распространенных мебельных соединений. Различают соединение со сквозным шипом и с глухим. Отличие состоит в том, что в первом случае вырезается сквозное гнездо, во втором прорезь делается на определенную глубину.

Особенности японского столярного соединения

Небывалых высот столярного искусства достигли японские мастера. Используя традиционные техники, комбинируя различные типы соединений, они создают точные и надежные стыки без применения гвоздей и прочего крепежа. Стыковка различных деревянных деталей выполняется исключительно благодаря силе трения.

В основе надежности данных соединений лежит точный срез. Идеально подогнанные линии замков на обеих сопрягаемых деталях позволяют создать соединение с безукоризненной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения владеть инструментом, но при желании всему этому можно научиться.

Сплачивание досок

Качественная древесина стоит дорого, купить хорошую доску с необходимыми параметрами не всегда возможно, да не всегда и нужно. Чтобы сделать, к примеру, столешницу, вовсе необязательно искать доску шириной в стол, обладая навыками столярного дела, можно создать идеальное деревянное полотно с необходимыми параметрами.

Вариантов сплачивания много. Широко распространена доска с шипом и пазом, так называемая вагонка. Она позволяет создавать ровные деревянные поверхности большой площади. Часто используется упрощенный ее вариант – доска со стыком в четверть.

Сплачивание на гладкую фугу (встык)

Самый простой способ, не требующий дополнительных элементов. Боковые грани досок фугуют, лучше делать это попарно, зажимая обе соседние доски в тиски и одновременно обрабатывая их. Такая обработка создаст точную поверхность, на которой неровности одной доски будут компенсироваться неровностями другой. Обе доски промазывают клеем и фиксируют до полного его застывания.

Сплачивание несущих элементов

Удлинить (нарастить) доску, являющуюся частью несущей конструкции можно несколькими способами. Самый простой и самый надежный – соединение вполдерева с последующей накладкой на место соединения усиливающих планок. Некритичные участки можно усилить с помощью фанеры.

Этот же способ используют и для сочленения досок под различными углами. Точно выполненные разрезы сочленяемых деталей позволяют обойтись и без усиливающих накладок, достаточно закрепить доски в месте стыка шурупами.

Рубка без остатка означает, что уложенные бревна сформируют ровный угол, их концы не будут выступать за пределы строения, отдельная его разновидность – теплый угол. Рубка с остатком, в свою очередь, означает, что по углам здания сформируется переплетение из выступающих торцов. Второй способ более затратный в плане количества материала, но здание лучше сохраняет тепло и более устойчиво.

Существуют различные способы соединения деталей из дерева, умение определить оптимальный для того или иного вида работ позволит значительно разнообразить ассортимент изделий, которые может изготовить мастер. Правильно выбранный способ обеспечит привлекательный внешний вид изделию и гарантирует надежность объемной конструкции.

Теперь вы не ограничены шириной вашего фрезерного шаблона.

Приспособление для фрезерования открытых соединений «ласточкин хвост» обычно применяют для работы с досками шириной не более 305 мм. Но это не значит, что вы не можете делать такие соединения на щитах любой ширины. Просто освободите шаблон-гребенку от основания, которое ограничивает ширину заготовок, и закрепите непосредственно на щите. Вот как это делается.

Настройка

Вам потребуется сразу два фрезера: один для конусной фрезы «ласточкин хвост» и один для прямой фрезы, которая формирует шипы. Это позволяет обойтись без замены фрез и настройки глубины. Еще подготовьте пару пробных заготовок, ширина и толщина которых точно соответствует деталям вашего проекта. Вам нужно сделать «ласточкины хвосты» на одной доске (доске с «хвостами») и шипы — на другой (доске с шипами).

Снимите шаблон-гребенку с приспособления и освободите его от всех упоров и кронштейнов. Сделайте из обрезков две проставки шириной 76 мм по длине шаблона. Их толщина должна быть такой, чтобы они на 13 мм заходили в вырезы на обоих краях шаблона. Прикрепите одну проставку шурупами к нижней стороне шаблона, а другую отложите в сторону. Проведите базовую линию на внутренней стороне доски с «хвостами». Для этого поставьте доску с шипами на торец, выровняв ее с торцом и кромками доски с «хвостами». Разметочным ножом отметьте толщину доски с шипами на доске с «хвостами».

Струбцинами закрепите пробные заготовки на противоположных сторонах проставки, расположив их внутренними сторонами наружу и плотно прижав к нижней стороне гребенки (фото А). Переверните эту сборку шаблоном вверх, установите вторую проставку между заготовками, а затем зафиксируйте все это в тисках или на передней стороне верстака так, чтобы доска с «хвостами» была обращена к вам (фото В).

Край доски с «хвостами» должен располагаться точно по центру выреза. Используйте угольник для выравнивания кромок обеих заготовок, чтобы они совпадали в готовом соединении.

Прикрепите заготовки с шаблоном к толстому брусу, закрепленному струбцинами на верстаке. Наждачная бумага на передней грани бруса препятствует смещению деталей.

Теперь пометьте крестиками участки материала, которые собираетесь удалить. Для шиповых соединений с переменным шагом (таких как в проекте «Постельный ларь») не проводите фрезу через все вырезы гребенки. Например, для стенок ларя шириной 400 мм мы пометили два первых выреза, затем пропустили один и поставили метку под четвертым вырезом (фото С). Пропустив еще два выреза, пометили седьмой, затем пропустили три и пометили одиннадцатый вырез.

Наконец, настройте на каждом фрезере вылет фрезы на 0,5-0,8 мм ниже базовой линии, размеченной на лоске с «хвостами» (фото С).

Пометьте удаляемый материал между «хвостами». Затем настройте вылет обеих фрез так, чтобы шипы и «хвосты» слегка выступали над поверхностью щита. Отшлифуйте их заподлицо после сборки.

Направляйте фрезу только в вырезы гребенки, расположенные над метками. Фрезеруйте не спеша, чтобы уменьшить сколы, но и не слишком медленно, чтобы не появились прижоги.

Сформируйте соединение

Сначала отфрезеруйте «хвосты» (фото D ). Затем возьмите другой фрезер и сделайте прямой фрезой проходы в каждом вырезе гребенки для шипов. Работать нужно аккуратно, так как при фрезеровании шипов особенно важно, чтобы подошва фрезера плотно прилегала к шаблону. Наклон фрезы приводит к неровностям на краях шипов.

Ослабьте верхние струбцины и передвиньте шаблон, чтобы сформированные шипы располагались посередине вырезов (фото Е). (Возможно, для этого придется применить киянку, чтобы слегка постукивать ею по проставке.) Пометьте все шипы, расположенные напротив «хвостов». Снова затяните струбцины и убедитесь, что заготовки плотно прижаты к шаблону, и их кромки выровнены. Затем удалите фрезой помеченные шипы. В зависимости от используемого шаблона, на заготовке может остаться небольшой заусенец в виде тонкой стружки, который можно обломить, а можно снова немного передвинуть гребенку, чтобы еще раз зачистить фрезой промежуток между оставшимися шипами.

Пометьте удаляемые шипы, поставив крестики на тех, которые расположены напротив «хвостов». Оставьте только шипы, расположенные напротив проушин.

Сдвинув шаблон и снова зафиксировав заготовки, разметьте остальные «хвосты».

После зачистки шипов снова ослабьте верхний зажим и передвиньте шаблон, чтобы нетронутый край доски с «хвостами» оказался в середине выреза гребенки (фото F ). Поставьте метки, чтобы завершить формирование «хвостов». (На наших щитах осталось сделать лишь одну проушину.) Затем повторите весь процесс, чтобы изготовить соединение полностью.

Теперь — точная подгонка

Попробуйте собрать соединение. Легкой сборки и идеальной плотности можно добиться перемещением шаблона-гребенки вперед или назад относительно проставки. Если соединение слишком плотное, сдвиньте шаблон в сторону «хвостов». Если слишком свободное, сдвиньте его в сторону шипов. Отпилите края ваших пробных заготовок и сделайте следующую попытку, пока не добьетесь оптимального результата.

Когда удастся аккуратно соединить пробные заготовки, отфрезеруйте соединения на деталях проекта. Помните, что на каждом конце шаблона-гребенки обрабатываются противоположные углы коробки. Когда доска с «хвостами» обращена к вам, соединения для переднего левого и заднего правого углов нужно начинать от левого конца шаблона. Соединения для переднего правого и заднего левого углов делаются у правого конца шаблона. Тогда «хвосты» будут расположены на передней и задней стенках ларя. Перед тем как приступить к фрезерованию деталей проекта, временно скрепите их струбцинами и пометьте каждую деталь и каждый угол, чтобы не перепутать.

Ласточкин хвост, разъёмное шиповое соединение (пазы трапециевидной формы), используемое в машиностроении и столярных изделиях для надежного крепления деталей между собой. В данном материале рассмотрим изготовление приспособлений облегчающих производство пазов в дереве с помощью ручного фрезера.

Приспособления для фрезера по дереву своими руками

Сам станок очень древнее изобретение человечества, описания принципов фрезеровки появились в 16 веке, а прототипом станка было изобретение Леонардо да Винчи, который предложил вращать круглый напильник для увеличения обработки изделия, что можно считать первым аналогом фрезы.

А уже американский изобретатель Эли Уитни за годы жизни с 1765 по 1825 довел до ума все разрозненные попытки создать полноценный станок, за что по праву считается создателем первого фрезерного станка, хотя с этим утверждение согласны не все ученые.

И поскольку станок имеет столь древние корни, то и приспособлений к изготовлению различных деталей великое множество, описать их все в свете данного материала не представляется возможным, а посему рассмотрим только некоторое из них, на мой взгляд, наиболее важные и полезные.

Универсальное приспособление для соединения шип паз

заводская пластина для изготовления соединения шип паз

Используется с фрезером для резов соответствующих пазов и шипов, оно устанавливается в тиски, и деталь прижимается струбциной к устройству. Как правило, продается в магазинах.

внешний вид соединения

Рассмотрим приспособления для фрезерования пазов

Выпилите верхнюю часть — столешницу из 18 мм фанеры длиной 40 см. и достаточной ширины, чтобы обработать самую толстую заготовку, которую Вы планируете соединять шипом.

Вырежьте два бруска 5х10 см., отпилив их такой же длины, что и верх. Бруски в дальнейшем будут играть роль прижима заготовки и центровки ее относительно паза в столешнице. Чтобы подготовить верх, проведите линию в его центре, затем отфрезеруете пазовую выемку по линии с одного конца.

схематичное изображение оснастки

Обратите внимание

Выемка должна быть такой же ширины, как копировальное кольцо, которое Вы будете использовать со своей фрезой. Выемка должна быть достаточно длинной, чтобы соответствовать длине самого длинного паза, который Вы собираетесь резать.

Затем отфрезеруйте два перпендикулярных центральной линии регулировочных паза. Наконец, просверлите смотровое отверстие между этими двумя пазами. Чтобы собрать всю конструкцию, вверните болты в губки и закрепите верх к брускам гайками-барашками с шайбами.

Чтобы использовать наше оборудование, начертите паз на заготовке и отметьте на ней центральную линию. Ослабьте барашки и установите заготовки между брусками таким образом, чтобы центральная линия соединилась с линией верха приспособы, проверьте, что край заготовки находится напротив кромки верха.

Зажмите барашки. Выровняйте фрезу по одному концу чертежа паза, затем отметьте вспомогательные линии на верхней поверхности стола по края базы фрезера.

Как правильно работать с оснасткой шип паз

Повторите это еще раз, чтобы отметить линии другого конца. Отфрезеруйте паз, внизу начиная рез с выравнивания базы фрезера по первой вспомогательной линии, и остановите фрезерование, когда пластина дойдет до второй вспомогательной линии.

Смастерим своими руками приспособление для изготовления шипов

Изделие для изготовления шипов

Сделанный из дерева и фанеры кондуктор, показанный выше, позволяет резать прямоугольные шипы с двумя заплечиками. Обрабатываемый предмет находится лицевой поверхностью снизу под кондуктором, в то время как фрезер двигается вдоль упора сверху, удаляя лишнее за два прохода.

Изделие состоит из двух параллельных базовых брусков, стопора и упора — все сделано из дерева такой же толщины, что и деталь, в данном случае из брусков 25х75мм, а также верхней поверхности и поддержки, сделанных из 18мм фанеры.

Базовые бруски должны быть приблизительно 400 мм длиной; вырежьте из фанеры верхнюю поверхность приблизительно 200 на 250 мм и приверните ее к брускам как показано на рисунке. Приверните стопор на концах базовых брусков вместе с поддержкой. Установите упор приблизительно в 25 мм от конца верхней поверхности.

вырезаем шип с помощью устройства

Раззенкуйте отверстия под все головки винтов и убедитесь, что сделали все углы прямоугольные. Просверлите смотровое отверстие в верхней поверхности, чтобы безошибочно поместить заготовку точно по разметке.

Ласточкин хвост крепление бруса своими руками

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря. Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы. В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Традиционно на Руси венцы сруба укладывались «в чашу», такое сцепление вырубалось топором. С появлением добротного столярного инструмента, сруб стали укладывать «в лапу», соединение имело прямоугольный шип. Дальнейшим усовершенствованием этого замка стало использование шипа «ласточкин хвост» с трапециевидным профилем.

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002. Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

• Соединение «в лапу»;
• Глухой «сковородень»;
• Открытый «сковородень»;
• Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Соединение «в лапу»

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца. Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях. Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги. Шаблон прикладывают к торцу и обрисовывают, границы пропилов намечают с помощью молотка и стамески. Пропилы делают ручной циркулярной пилой. Проще всего делать наклонные пропилы через 10-15 мм, обрезь отжать топором и подчистить стамеской.

Достоинством технологии является возможность работать с пиломатериалом естественной влажности, в этом случае шип делают с припуском в 5-7%. Припуск приведет к образованию зазоров между венцами, которые в процессе усадки устранятся естественным путем.

Недостатки и особенности соединения в ласточкин хвост:

• «Чистый угол» имеет сквозные щели, которые со временем могут расширяться;
• Сруб не имеет замкнутых венцов, на каждой стене кладка сдвинута на полбруса, конструкцию необходимо усиливать нагелями;
• Углы строения имеют непрезентабельный вид и не украшают фасад;
• Застройщик ограничен в выборе типоразмера пиломатериала.

По технологии сруб в ласточкин хвост строят загородные дома эконом-класса, бани и хозяйственные постройки, такое строительство малозатратное и доступно массовому застройщику.

Глухой сковородень

Такой способ в строительной практике позволяет в полной мере использовать преимущества трапециевидного крепления, особенностью является потайное Т-образное соединение паз-шип. Размер шипа не превышает полбруса и полностью утоплен в тело бруса. Угол дома, собранный по такой технологии, получил название «теплый угол». Замок обеспечивает надежное сцепление в венец без сквозных щелей, при обработке строительным герметиком создает полностью герметичное пространство. Таким же способом наращивают брус, если его длина меньше длины стены.

Запиливание профиля выполняют по чертежу с использованием циркулярной и обушковой пилы. Прямоугольную заготовку под шип и паз вырезают циркуляркой, заданную форму придают специальной ручной пилой. Для нарезки паза можно использовать ручную фрезу, рабочее место легко оборудовать самостоятельно.

Преимущества технологии крепления глухой «сковородень»:

• Улучшенная теплоизоляция строения;
• Можно использовать пиломатериал любых типоразмеров;
• Замок «спрятан», фасад приобретает привлекательный вид;
• При строительстве можно использовать брус с профилем меньшего размера;
• Обеспечивает экономное использование строительного материала.

Основной особенностью является повышенное требование к влажности древесины – пиломатериал должен иметь влажность не более 20%. Технология широко применяется производителями готовых домов «под ключ».

Открытый сковородень

Этот способ используют при сооружении внутренних перегородок из бруса, укладке лаг для пола и потолочных перекрытий. Паз выпиливается на всю ширину бруса. Замок напоминает соединение «в лапу» в Т-образном варианте и обеспечивает фиксацию конструкции в горизонтальной плоскости. Данное крепление отличается простотой, может быть вырезано циркулярной пилой и обработано стамеской.

Упрощенным вариантом замка сковороднь является профиль в форме прямоугольной трапеции, крепеж называют полусковороднем. Такое крепление разработано для более влажной древесины и пользуется популярностью у индивидуальных застройщиков.

Скрепление трапециевидной шпонкой

Дальнейшее развитие схема соединения в ласточкин хвост, получила в шпоночном скреплении. Шпонка в виде бабочки, образованной двумя трапециевидными формами, изготавливается из древесины твердых пород. Паз нарезают на современных фрезерных станках. У шпоночного соединения в ласточкин хвост размеры крепления минимизированы, но такая конструкция обеспечивает надежное крепление деревянных конструкций любой сложности, позволяет поставить производство изделий из дерева на поток.

Особенности шпоночной технологии:

• Требует точной обработки древесины с применением современной техники и приспособлений;
• Минимизирует расход ресурсов и материала;
• Сохраняет привлекательный вид текстуры древесины;
• Позволяет изготавливать деревянные конструкции любой сложности.

Скрепление шпонкой применяется производителями готовых деревянных домов из дорогостоящего клееного бруса и позволяет реализовать самые сложные проекты домов.

Заключение

Соединения бруса в ласточкин хвост в домостроении является надежным способом скрепления деревянных деталей. С появлением современного столярного инструмента эта технология стала доступной для массового применения. Такое крепление широко используется при оформлении интерьера и изготовлении малых архитектурных форм. В миниатюрном исполнении подобный крепеж применяется при производстве мебели.

Столярные изделия «ласточкин хвост»: все, что вам нужно знать

Соединения типа «ласточкин хвост» уже давно стали символом высокого мастерства в деревообработке. Их появление на ящике с ящиками обычно указывает на то, что мебель рассчитана на долгие годы. И хотя традиционные столярные изделия типа «ласточкин хвост» довольно легко распознать, многие люди могут не знать, что на самом деле существует много различных типов столярных технологий «ласточкин хвост».

В этой статье мы объясним четыре наиболее распространенных типа соединений типа «ласточкин хвост», а также объясним разницу между английским и французским «ласточкиным хвостом».

1. Сквозной «ласточкин хвост»

Сквозной ласточкин хвост — это традиционная техника, о которой думает большинство людей, когда слышат термин «соединение ласточкин хвост». Эта техника включает вырезание штифтов и хвостовиков в обеих соединяемых досках. Когда две доски собираются вместе, ласточкин хвост можно увидеть со всех сторон.

2. Полуслепой ласточкин хвост

Полуслепой «ласточкин хвост» работает так же, как соединение «ласточкин хвост», но штифты и хвосты видны только под одним углом.На фотографии выше, например, соединение «ласточкин хвост» не было бы видно спереди ящика ящика (при условии, что кусок вишни, прикрепленный к ящику, уже не мешал обзору).

3. Полностью слепой ласточкин хвост

Полностью слепой «ласточкин хвост» по-прежнему позволяет видеть штифты и хвосты при сквозном и полуслепом подходе «ласточкин хвост», но они скрыты с обеих сторон. Эти типы соединений типа «ласточкин хвост» сложнее всего распознать и, возможно, сложнее всего построить.

4. Скользящий «ласточкин хвост»

Скользящий шарнир типа «ласточкин хвост» немного отличается от других в этом списке. В скользящем ласточкином хвосте есть только один штифт и один хвост. Эта техника менее эффектна, чем традиционные ласточкин хвост, но все же дает очень прочный и долговечный сустав.

Французский и английский ласточкин хвост

Термины «французский ласточкин хвост» и «английский ласточкин хвост» часто неправильно понимают покупатели мебели, розничные торговцы и даже плотники.Термин «французский ласточкин хвост» является синонимом скользящего ласточкиного хвоста. Напротив, «английский ласточкин хвост» может представлять любую из других техник, упомянутых выше, в том числе через ласточкин хвост, полуслепой ласточкин хвост и полностью слепой ласточкин хвост.

Как вырезать стыки типа «ласточкин хвост»

Flickr CC 2.0 Викимедиа — Кэролайн Джонс

Соединения типа «ласточкин хвост» красивы на вид, они чрезвычайно прочные и эффективные для соединения двух деревянных частей под прямым углом.Нарезка ласточкиного хвоста вручную требует многолетнего опыта, но машины значительно упрощают этот процесс.

По мнению историков, соединения «ласточкин хвост» появились еще до письменной истории и могут быть найдены в гробницах древних египетских мумий и китайских императоров.

Соединения типа «ласточкин хвост» обычно используются для изготовления ящиков, ящиков и шкафов. Форма «штырей и штифтов» в соединении делает практически невозможным поломку. Для укрепления стыка используется клей, но винты и крепежные детали не требуются.

Существует несколько различных типов соединений «ласточкин хвост», но наиболее популярными являются полуслепое соединение «ласточкин хвост» (показано на фото выше) и сквозное соединение «ласточкин хвост». Полуслепой вариант «ласточкин хвост» не показывает торцевую структуру соединения спереди и используется в основном для лицевых сторон ящиков. Сквозное соединение типа «ласточкин хвост» (показано ниже) показывает торцевую структуру соединения с обеих сторон.

Популярная Деревообработка

Соединения

«ласточкин хвост» можно разрезать вручную, как это делалось на протяжении тысячелетий, но такие электроинструменты, как настольная пила или фрезерный станок и приспособление, делают работу намного быстрее и доступной для новичков.

В видео ниже плотник описывает, как вырезать ласточкин хвост с помощью настольной пилы для большего эффекта ручной резки, который состоит из «широких хвостов и узких штифтов».

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Другой метод резки соединений типа «ласточкин хвост» — это использование фрезера и зажимного приспособления. Шаблон можно использовать снова и снова, что делает обрезку «ласточкин хвост» более эффективным занятием.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Если вы действительно хотите испытать себя, мастер по дереву Пол Селлерс покажет вам, как вырезать стыки «ласточкин хвост» вручную. Это сложный и трудоемкий процесс, но он также полезен, и нет большего чувства гордости, чем хвастаться ласточкиным хвостом, который вы вырезали собственноручно.

Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Практическое руководство. Конструкция корпуса «ласточкин хвост»

Автор: Тед Райф

Для долговечной конструкции корпуса непревзойденное соединение типа «ласточкин хвост».

Мой первый опыт работы с ласточкиным хвостом был связан со сборкой ящика. Это довольно распространенное введение для большинства плотников. Но когда дело доходит до использования столярных изделий в форме ласточкина хвоста, конструкция ящиков — лишь одна из многих. Еще одним очень важным традиционным использованием ласточкин хвоста было строительство корпусов из цельного дерева. И преимущества и преимущества строительства с использованием этого типа столярных изделий актуальны и сегодня.

СРАВНЕНИЕ. Станок или ручная резка, ласточкин хвост может быть более трудоемким, чем другие столярные методы. Так что плюсы нужно оправдывать лишними усилиями. Простое сравнение столярных технологий должно быть убедительным.

Подумайте о футляре для комода или шкафа как о большом ящике — с двумя сторонами, сверху и снизу и, возможно, с несколькими разделителями. Один из способов соединения этих частей по углам — это простое соединение шпунт и дадо, как показано на рисунке 1. Это соединение быстро и легко разрезать и собирать.Когда вы используете фанеру, этот вариант обеспечивает достаточное количество склеиваемой поверхности с длинными и длинными волокнами и приводит к довольно прочному стыку.

Но в конструкции из массива дерева это соединение относительно слабое. У вас есть только торцевое волокно и длинная поверхность склеивания и небольшая механическая прочность или сопротивление растрескиванию.

Замена столярных изделий типа «ласточкин хвост» на углах, как показано на рисунке 2, устраняет все эти недостатки. Во-первых, стороны стыковочных штифтов и хвостовиков обеспечивают большое количество хорошей, длинноволокнистой склеиваемой поверхности.Во-вторых, ласточкин хвост создает прочный механический замок. Даже без клея соединение имеет большую удерживающую способность. Наконец, соединение типа «ласточкин хвост» чрезвычайно жесткое. После приклеивания он имеет очень высокую устойчивость к растягивающим усилиям и обеспечивает максимально прочный корпус.

ПОЛУСЛЕПОЙ ИЛИ ПРОСМОТР. Цель использования столярных изделий типа «ласточкин хвост» — создать прочный и долговечный корпус. В рамке ниже объясняется, как можно настроить ласточкин хвост, чтобы добиться этого с минимальными затратами времени и усилий.

Оба полуслепых «ласточкин хвост», как показано на нижнем правом рисунке на противоположной странице, и сквозные «ласточкин хвост» (верхний рисунок справа) имеют место в случае столярных изделий. Полуслепой ласточкин хвост виден только на одной поверхности. Это позволяет скрыть ласточкин хвост под крышкой корпуса или под основанием. Недостатком является то, что полуслепой ласточкин хвост сложнее отрезать, и у вас не будет такой большой поверхности для приклеивания.

Сквозные «ласточкин хвост» можно оставить открытыми и использовать как эстетическую деталь.Как и лепнина или базовый профиль, столярные изделия призваны привлекать внимание. Это общая черта мебели Shaker.

Сквозной «ласточкин хвост» резать несколько проще и требует меньше времени, чем полуслепой «ласточкин хвост». Если оставить открытым, убедитесь, что ласточкин хвост подходит. Или они также могут быть частично или полностью скрыты под нанесенным молдингом и верхом корпуса (верхний правый рисунок).

РЕЛЬСЫ ЛЮБИМЫЕ. «Ласточкин хвост» также может способствовать более эффективной конструкции корпуса.Если к корпусу будет добавлен отдельный верх, вы можете заменить пару узких реек, скрепленных по бокам, на панель во всю ширину (средний рисунок справа). Такая компоновка по-прежнему обеспечивает жесткую сборку при экономии материала и минимизации веса корпуса.

Этот вариант хорошо работает, когда стороны корпуса выполнены каркасной и панельной конструкцией. Узкие верхние направляющие вплетены в вертикальные стойки боковин.

На чертеже показаны два небольших ласточкин хвоста на конце рельса.Это максимизирует поверхность склеивания. Другой вариант — отрезать один большой хвост и установить через него шуруп, чтобы укрепить соединение.

РАЗДВИЖНЫЕ ЛЮБИМЫЕ. Стандартные ласточкин хвост очень хорошо подходят для сборки корпуса с углами 90 °. Но как насчет разделителей корпуса или нижней панели, которая не находится заподлицо с краями сторон? Здесь можно использовать дадо-сустав, но прочной связи у вас не получится. Лучшим выбором является скользящий ласточкин хвост, как показано на нижнем рисунке справа.

Преимущество заключается в надежном механическом замке. При сборке конец панели с «ласточкиным хвостом» плотно входит в расширяющийся корпус, создавая прочное соединение, не зависящее от прочности склеивания.

Знание, как и где использовать столярные изделия типа «ласточкин хвост» в случае строительства, безусловно, является ценным инструментом для освоения. Вы можете положиться на испытание временем, как на лучшее доказательство этого.

Макет ласточкин хвост

Рисунки справа контрастируют с расположением «ласточкин хвост» ящика и корпуса.Штифты и хвосты «ласточкин хвост» ящика обычно более однородны, как на рисунке 1.

«Ласточкин хвост» корпуса можно сделать с пропорционально более широкими хвостами — в 2 1 ⁄ 2–3 раза больше ширины штифтов (рисунок 2). Срезание меньшего количества хвостов означает меньше работы без ущерба для силы. А для большей удерживающей способности можно разложить хвосты с большим наклоном, до 15 °.

Столярные изделия типа «ласточкин хвост»: знайте свое слово «ласточкин хвост» | WWGOA

Научитесь говорить на языке столярных изделий «ласточкин хвост».Столярные изделия «ласточкин хвост» представляют собой вершину мастерства для многих мастеров по дереву, и в какой-то момент в поисках этого ремесла большинство из нас испытывает желание попробовать свои силы в создании этих взаимосвязанных шедевров. Перед тем, как начертить первую линию или сделать первый разрез, важно понять анатомию столярных изделий типа «ласточкин хвост», чтобы мы могли получить хорошие знания, которые могут помочь нам при проектировании и выполнении этого соединения с точностью.

Почему «ласточкин хвост»?
Замыкание «ласточкин хвост» придает красивый вид любому стыку при работе с деревом.Когда слой отделки наносится на соединение типа «ласточкин хвост», торцевая текстура впитывает больше отделки и становится темнее, чем длинная часть соединения, создавая эффектный контраст, который привлекает внимание. Возможно, что более важно, однако, то, что столярные изделия типа «ласточкин хвост» обеспечивают одно из самых прочных соединений для деревообработки и способно противостоять злоупотреблениям на протяжении многих поколений. Причина замечательной прочности столярных изделий типа «ласточкин хвост» двоякая. Во-первых, соединение имеет умную физическую блокировку между двумя частями, которая может прочно удерживаться даже без клея, если соединение выполнено правильно.Во-вторых, соединение обеспечивает большую поверхность клея, которая связывает поверхности с длинными волокнами на каждой ответной детали, что значительно увеличивает прочность клеевого соединения.

Множественные подходы, одинаковая анатомия столярных изделий «ласточкин хвост»
Некоторые плотники предпочитают резать стыки «ласточкин хвост» с помощью молотка, долота и ручной пилы. Другим нравится запускать маршрутизатор и использовать один из нескольких столярных приспособлений, специально разработанных для столярных изделий типа «ласточкин хвост». (Примером приспособления, специально созданного для столярных изделий типа «ласточкин хвост», является Porter Cable 4212).Независимо от того, какой подход вы выберете для построения сустава, анатомия остается неизменной. Независимо от того, режете ли вы полуслепой или сквозной ласточкин хвост, компоненты столярных изделий типа «ласточкин хвост» включают в себя одни и те же ключевые элементы: штифты, хвостовики и гнезда.

Важность ящиков типа «ласточкин хвост»

Что такое ящики типа «ласточкин хвост» и почему вам нужны шкафы с этой функцией?

Выдвижные ящики — это популярная функция в шкафах, независимо от того, включены ли они в шкаф, в клетку, на полуостров или в другую секцию хранения.Как и все остальное, качество важно для определения долговечности ящика и его полезности. Есть несколько способов изготовления ящика. Однако не все методы одинаковы. В лучших ящиках используется конструкция «ласточкин хвост». «Ласточкин хвост» относится к типу соединения, которое соединяет одну сторону ящика с другой. Эти столярные изделия очень важны для обеспечения того, чтобы ящик не развалился даже при интенсивном использовании. Ящики, которые используются каждый день, должны быть изготовлены из высококачественных столярных изделий, чтобы они не развалились при постоянном использовании.

Ящики типа «ласточкин хвост» обеспечивают домовладельцу самые прочные соединения ящиков, гарантируя, что ящик не будет распадаться даже при ежедневном использовании. Они являются хорошим выбором для шкафов и кухонь из-за интенсивного использования ящиков в этих приложениях. Ящики типа «ласточкин хвост» часто немного дороже, чем другие методы изготовления столярных изделий, и требуют использования деревянного ящика. ПВХ, МДФ или другие материалы, которые могут быть использованы для ящика ящика, не могут использовать эти высококачественные соединения типа «ласточкин хвост».

Чтобы получить четкое представление о важности выдвижных ящиков типа «ласточкин хвост», вы должны понимать основные компоненты, из которых состоит ящик. В каждом ящике есть три основных компонента, независимо от того, какая технология используется для их изготовления:

1. Передняя часть ящика: Передняя часть ящика, также называемая лицевой стороной, является единственной видимой частью, когда ящик закрыт. Передняя часть ящика прикрепляется к передней части ящика, и ее необязательно делать из того же материала, что и ящик. Поскольку это видимая часть ящика, выбор стиля и цвета, которые будут отличать внешний вид вашего шкафа или шкафа, осуществляется только на передней части ящика.Передняя часть ящика обычно выше, чем соответствующий ящик, к которому он прикреплен.
2. Направляющие ящика: Направляющие ящика управляют механикой ящика, позволяя втягивать и выдвигать его. На рынке представлены разные типы, в том числе с боковым креплением, под креплением, евро и другие. Подвижные направляющие имеют возможность включить востребованную технологию soft-close, тип гидравлического демпфера, который гарантирует, что ваш ящик закроется тихо и плавно каждый раз, даже когда он захлопывается.
3. Ящик ящика: Как следует из названия, ящик ящика — это часть ящика / контейнера, которая определяет его назначение. Он имеет четыре стороны, которые могут быть соединены друг с другом с помощью различных технологий, одна из которых — это столярные изделия типа «ласточкин хвост» .

Сборка этих компонентов составляет каждый готовый ящик в вашем доме. Монтаж лицевой панели ящика на ящик типа «ласточкин хвост». Лицевая сторона фиксируется путем ввинчивания ее в переднюю часть ящика изнутри ящика.

Ящики типа «ласточкин хвост» по сравнению со стандартными ящиками:

• Ящики типа «ласточкин хвост» используют замковые соединения. Этот тип соединения состоит из треугольных клиновидных каналов, прорезанных по краям каждой стороны ящика с выдвижным ящиком. Узор похож на культовые зубцы, часто встречающиеся на парапете старинного английского замка. Разница в том, что стороны каждого зубца слегка наклонены, как у голубя. Также называемый английским ласточкиным хвостом, эти ласточкин хвост смещены на смежных сторонах ящика, так что они сцепляются друг с другом, когда собираются вместе, чтобы создать коробку.Сцепляющиеся кромочные элементы также называют хвостами и штифтами. Они обеспечивают очень прочное соединение, которое обычно дополнительно усиливается добавлением клея, нанесенного на края каждого хвоста и булавки. Ящики «ласточкин хвост» всегда изготавливаются из дерева, а не из ПВХ или другого материала меньшего размера. Древесина березы — распространенный выбор. Еще больше повышая их привлекательность, ящики «ласточкин хвост» часто сочетаются со скрытыми направляющими ящика, устанавливаемыми под ними, и могут также включать технологию гидравлического демпфера с мягким закрытием. Превосходный английский ласточкин хвост, изображенный здесь, отличается от французского ласточкина хвоста, который сконструирован хуже, только с одним клином, который входит в единственную канавку, вырезанную на противоположной панели.Крупным планом — английское соединение в форме ласточкиного хвоста на ящике шкафа, в котором также есть скрытые направляющие для установки под ним.
• Стандартные ящики соединяются по-разному. Наиболее распространенным является использование дюбелей, печенья или даже гвоздей для соединения сторон ящика с ящиком. Хотя края каждого дюбеля или бисквита тоже приклеены, это соединение не такое прочное. Площадь склеивания меньше, а сами дюбели / печенье не сцепляются. Этот тип ящика с выдвижным ящиком потенциально может развалиться при интенсивном использовании.Преимущество этого типа ящика — стоимость. Ящики для ящиков с дюбелями необязательно должны быть деревянными. ПВХ — обычный материал для изготовления выдвижных ящиков этого типа. Стандартные ящики также обычно поставляются с менее дорогими выдвижными ящиками. Боковые направляющие европейского типа или на шариковых подшипниках — это видимые направляющие ящика, которые прикрепляются к бокам ящика. Этот тип слайдов хорошо виден, когда ящик открывается или закрывается, и недоступен с функцией мягкого закрытия. Крупный план ящика из ПВХ с боковыми направляющими, которые видны только в верхней части ящика.Этот тип выдвижных ящиков не может иметь стыков «ласточкин хвост» на ящике. В этом конкретном ящике из ПВХ также есть акриловый органайзер. Эти популярные органайзеры для ящиков доступны для любого типа ящика, в котором высота ящика составляет не менее 5 дюймов.

Ящики типа «ласточкин хвост» отличаются устойчивостью к разрывам. Это большое преимущество для ящиков, которые постоянно открываются, например, на кухне, в ванной или туалете. Ящики для ящиков типа «ласточкин хвост» должны быть деревянными.Более дешевые материалы, такие как ПВХ, просто не подойдут. Прецизионные столярные изделия, использованные при создании этого типа соединения вместе с твердой древесиной, означают, что это продукт премиум-класса. Ящики типа «ласточкин хвост» также могут иметь скрытые направляющие под монтажом с гидравлическими амортизаторами с мягким закрытием. Мягкое закрывание — это функция премиум-класса, доступная на направляющих ящика, устанавливаемых под креплением. Это позволяет ящикам закрываться бесшумно и плавно. Когда вы закрываете ящик или шкаф с помощью этой функции, непосредственно перед тем, как он полностью закрывается, механизм мягкого закрывания берет на себя и закрывает ящик или шкаф до конца.Неудивительно, что ящики типа «ласточкин хвост» рекомендуются в качестве ящика для кухонь, туалетов, а иногда и ванных комнат.

---

КАК УСТАНОВИТЬ ПОДКОНТАКТНЫЕ ЯЩИКИ DOVETAIL:

Пошаговые инструкции ШАГ 1:
РАСПОЛОЖЕНИЕ РАСПОЛОЖЕНИЯ БЕГОВ: Отметьте место, где будет размещен каждый бегун. В зависимости от размера ящика расстояние между направляющими будет отличаться. В этом примере направляющие расположены через каждые шесть отверстий для размещения 7-дюймовых ящиков.

ШАГ 2:
Найдите третье отверстие (второе внизу и третье сверху) в передней части металлической направляющей. Приложив ползун к полке, совместите это отверстие с предварительно просверленным отверстием в боковой панели. Заднее отверстие автоматически совместится с другим предварительно просверленным отверстием в задней части. (Салазки, которые стоят непосредственно на полках, могут потребовать, чтобы винты были вставлены под небольшим углом вниз).

ШАГ 3:
Прикрепите первую направляющую ящика к системной панели с помощью прилагаемых винтов.Начиная с правого ползуна, передних отверстий совместите третье отверстие ползуна с предварительно просверленным отверстием панели и закрепите его евровинтом 5 мм x 7/16 дюйма (позиция 1149) .

ШАГ 4:
Закрепите заднее отверстие ползуна с помощью другого винта Euro 5 мм x 7/16 дюйма (элемент 1149) . Отверстия автоматически выровняются с одним из предварительно просверленных отверстий системы панелей, если шаг 2 был выполнен правильно.

ШАГ 5:
Повторите шаги 1-3, чтобы установить противоположную направляющую выдвижного ящика.

ШАГ 6:
Отодвиньте полозья назад. Задвиньте ящик внутрь — он зафиксируется на месте.

STEP 7:
Все ящики регулируются вверх и вниз, перемещая регулировочную ручку в углу зажимов ящика (см. Рисунок). Используйте эту ручку для точной настройки расстояния между лицевыми панелями ящиков.

---

Closet Works — крупнейший и наиболее опытный поставщик решений для хранения данных в Чикаго. С 1987 года мы помогаем домовладельцам создавать шкафы, кладовые, офисные / гостевые комнаты, стеновые блоки и многое другое, что помогает создать лучший и менее стрессовый образ жизни.Отличные идеи для «Организуйте свою жизнь» и примеры организованных нами спален, туалетов и других индивидуальных организационных систем можно найти на нашем веб-сайте. Для получения дополнительной информации о Closet Works звоните по бесплатному телефону 800-4-CLOSET (800-425-6738).

Столярные изделия «ласточкин хвост»: необходимые инструменты

Соединение двух деревянных частей друг с другом — прекрасная вещь — и отличный способ найти качественный предмет мебели. Таким образом, когда вы хотите улучшить свои навыки работы с деревом, необходимо прибивать соединения типа «ласточкин хвост».

«Точность» — вот главное в игре, и правильные инструменты определяют разницу между неудачным проектом и победой.

1. Маркеры

Конечно, вы можете использовать скользящую Т-образную фаску для разметки хвостов. Но он гораздо менее точен и более громоздок, чем использование четырех специальных маркеров, которые вы легко можете купить. Убедитесь, что они имеют коэффициент наклона 1: 8, 1: 7, 1: 6 и 1: 5. Это позволяет вам провести квадратную линию через край доски и линию наклона на боковой стороне доски одновременно.Отметьте линии графитным карандашом 0,5 мм.

Вам также понадобится разметочный шаблон для резки базовых линий с поперечным расположением волокон. Вы можете использовать популярный колесный измеритель ножа (слева) или японскую модель (справа). У каждого из них есть две ключевые особенности, которые помогут вам создавать точные соединения: во-первых, у каждого есть острие (необходимо для обрезания линии измерения). Во-вторых, лезвие ножа находится на конце ствола, где вы можете видеть, как он режет дерево. Таким образом, вы не будете беспокоиться о том, где проходит линия или насколько глубоко вы разрезаете.

Но что бы вы ни делали, не используйте одноточечный калибр для разметки. Благодаря этому получаются нечеткие, рваные линии — последнее, что вам нужно для создания чистых стыков типа «ласточкин хвост».

2. Пилы

Для работы «ласточкин хвост» вам понадобится пила с продольными зубьями. Это означает, что режущие кромки зубьев приблизительно перпендикулярны длине пилы.

Две пилы, которые делают свое дело: японская дозуки (вверху) и западная пила. Не используйте японскую пилу дозуки для поперечной резки, которая замедлит вашу работу и также испортит ваши суставы.

Копировальная пила (слева) отлично подходит для удаления древесных отходов, которые вы, возможно, захотите сделать перед долблением до базовой линии. Или воспользуйтесь качественным лобзиком. Тонкое лезвие легко входит в пропил (или пропил), и вы можете повернуть его в горизонтальное положение одним легким движением.

3. Долота

Конечно, вам понадобятся стамески и молоток. Выберите классический столярный молоток или небольшой латунный молоток весом 14 унций, который обладает мощным ударом. Вы можете получить базовый набор долот размером ¼ ”, ⅜”, ½ ”и ¾”.

При выборе долота меньшего размера обращайте особое внимание на стороны. Вы хотите, чтобы они очищали края хвостов во время резки, поэтому избегайте стамески с высокими квадратными сторонами, потому что они врежутся в хвосты, когда вы очистите стружку между ними. Вместо этого рассмотрите японское долото, у которого стороны скошены под 12-15 градусов. Также хорошо подойдут долота Western с очень тонкой квадратной фаской ниже основной боковой фаски.

4. Ножи

Разметка штифтов от хвостовиков очень важна для выполнения соединений типа «ласточкин хвост».Для этого многие плотники используют тонкий нож с одним скосом, такой как нож с V-образным острием (средний выше). Если вы работаете с древесиной с мелкими порами, например с древесиной груши, где легко увидеть линию ножа, используйте нож для резки стружки (вверху) и заточите его до одного широкого скоса с каждой стороны. Для других пород древесины вы можете использовать простой точечный скребок (внизу).

Вы захотите потратиться (по крайней мере, столько, сколько позволяет ваш бюджет) на пилы и зубила высочайшего качества, какие только сможете. Они действительно будут иметь значение.Еще одно полезное оборудование — это хорошо настроенная настольная пила, оснащенная отличным угломером для резки под углом или поперечными салазками. Нет такого в вашей деревообрабатывающей студии? Доска для стрельбы работает так же хорошо, если вам нужно настроить параметры.

С правильными инструментами сделать соединения типа «ласточкин хвост» намного проще!

ласточкин хвост — ключ к знакомству с антиквариатом

Соединения типа «ласточкин хвост» часто скрепляют две доски вместе. ящик или ящик, почти как переплетенные кончики пальцев вашего Руки.Поскольку соединение типа «ласточкин хвост» развивалось на протяжении последних ста тридцать лет, это становится ключом к возрасту и подлинности антикварная мебель. Тип соединения «ласточкин хвост», особенно в ящики, многое раскрывает о конструкции и датировке мебели. С просто изучив эти примеры, легко определить настоящую руку изготовленная конструкция по сравнению с мебелью, изготовленной машинным способом.

Название «ласточкин хвост» происходит от появления сустав, напоминающий треугольную форму птичьего хвоста.В самые ранние образцы взяты из мебели с мумиями в Египте. тысячи лет назад, а также в захоронениях древнекитайских императоры.

На протяжении тысячелетий соединение типа «ласточкин хвост» создавалось квалифицированными специалистами. краснодеревщик, использующий маленькие прецизионные пилы и стамески. Крошечный угловые пропилы сопровождались аккуратным резанием заостренной долотом с обеих сторон, чтобы избежать сколов.На одной доске был крошечный «Хвосты», а у другого были более крупные «булавки», тщательно отмеренные до совпадают и точно подходят друг к другу. Когда стык выполнен искусно, это вещь красоты и надежное соединение двух досок, которые могут длиться веками. Немного клея цементирует соединение, и хороший Соединение типа «ласточкин хвост» обладает большой прочностью и долговечностью.

Этот секретарский стол примерно 1780 года был построен в хорошей стране. плотник, обратите внимание на ласточкин хвост сбоку ящика и удерживая вместе верхнюю и боковые планки.

Отрезанные вручную ласточкин хвост использовались для удержания боковых сторон ящики вместе, а также для соединения конструктивных элементов корпуса мебель. Шурупы и гвозди ручной работы стоили относительно дорого и могли ржаветь и расширяться, иногда растрескивая дерево, которое они закрепляли. Клеи периода иногда ослабляются. У ласточкин хвост большой прочность, удерживая куски дерева в идеальном положении в течение длительного времени периоды времени.Этот шкафчик с роскошной резьбой ручной работы датируется 1890 годом. показаны структурные соединения типа «ласточкин хвост» на обратной стороне.

Более простая деревенская мебель часто имела ласточкин хвост большего размера или даже один хвост и булавка. В этом деревенском буфете из сосны 1890-х годов есть ласточкин хвост большой кантри:

Такие настоящие ласточкин хвост ручной работы были эталоном хорошего мебельного мастерства примерно до 1870 года, когда Американская изобретательность разработала стиль «булавка и бухта», или круглый стиль. «ласточкин хвост», часто встречающийся на поздней викторианской мебели и мебели Истлейка.Эти были вырезаны с помощью приспособления или шаблона, и ученик мог создать очень хорошо прилегающий и красивый стык. Популярно здесь, в 1890-х годов эти соединения никогда не получали признания за пределами США и Канада. Европейские краснодеревщики продолжили вырезать хвостики вручную хорошо в 1900-х.

Вот пример сундука из Истлейка. ящики с характерной резьбой «ложка» и «булавка и бухта» ласточкин хвост из 1880-х годов:

Следующим технологическим достижением в столярном деле стало снова американец.В 1890-х годах американская мебель стала массовым товаром. произведены, со сменными частями и быстрым производством для растущий и богатый средний класс. Медленное и кропотливое изготовление резьба по одной части мастером по дереву не была подходит для нового массового рынка. Мощность пара, передаваемая шкивами и кожаные ремни, приводные пилы, резные станки и фрезерные станки, которые может точно скопировать оригинальный узор.

Эти маршрутизаторы были предками электрических прецизионные инструменты сегодня, и могут быть использованы для быстрой резки механически обработанное соединение типа «ласточкин хвост».Каждый разрез точно такой же, как и другие, каждый «Хвост» и «булавка» точно совпадают. Внимательный осмотр показывает, что нет нестандартные пропилы или вариации от опытного мастера, а скорее точное и идентичное механически обработанное соединение. Эти Машинная стрижка ласточкин хвост такой же прочный и долговечный, как и суставы, сделанные вручную, и стали эталоном лучших американских мебель еще с конца 1890-х гг. Вот ранний пример машинная стрижка ласточкин хвост на буфете 1920-х годов из обеденного сервиза:

Другие шарниры выдвижных ящиков включают скользящую замочную скважину или Французские «ласточкин хвост», которые использовались с 1890-х годов.Вот это дубовый цилиндрический рулонный стол примерно 1895 года с замочной скважиной в форме ласточкина хвоста ящики.

Европейские краснодеревщики продолжали производить вырезанные вручную «ласточкин хвост» в 1930-е годы. Электроинструменты, например фрезерные станки и пилы различных типов получили широкое распространение после Вторая мировая война 1940-х годов. Было сопротивление — в Англии, профсоюзы плотников объявили забастовку из-за использования электрических пил, опасаясь конца их средств к существованию.Тем не менее к 1950-м годам электроинструменты использовались почти во всех мебельных производствах Великобритания.

Использование ручных инструментов и ручных стрижек в форме ласточкина хвоста теперь является прерогативой любителей и несколько небольших магазинов, создающих аутентичные копии антикварная мебель. Обзор методов «ласточкин хвост» должны легко помочь идентифицировать и датировать большую часть мебели из последние 200 лет.

Автор Кен Мелхерт много лет преподавал историю искусств. С 1985 года Кен и его жена Ребекка управляют антикварной галереей Harp Gallery в Эпплтоне, штат Висконсин.

.
