Технология монтажа электрического теплого пола своими руками, фото и видео

Устройство электрического теплого пола
Как выбрать электрический теплый пол. Типы кабелей
Резистивный кабель
Саморегулирующиеся кабели
Правила расчета теплого пола электрического
Технология установки
Подборка видео по выбору и монтажу электрического теплого пола

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола

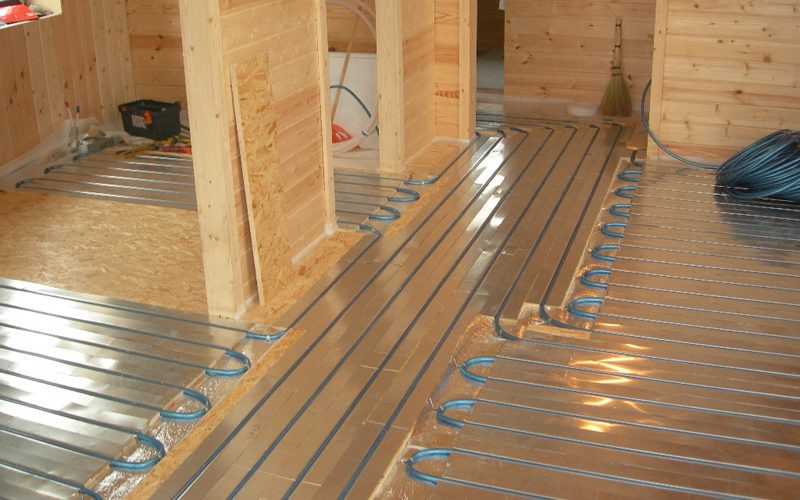

Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

Саморегулирующиеся.
Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

спальная комната – 100-150 Вт/м²;
прихожая, коридор, кухня – 150 Вт/м²;

туалет, ванная – 180 Вт/м²;
балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м

2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?

Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку.

Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам.
Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

Комплекты теплого пола под плитку

Полный комплект теплых полов под плитку
Нагревательный мат в комплекте
Терморегулятор с датчиком в комплекте
Низкая цена — высокое качество!
От 1810 руб за комплект!

Теплые полы под плитку AURA

Нагревательный мат под плитку
Оптимальное соотношение цена/качество
Гарантия 50 лет
Пр-во Россия
Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

Нагревательный мат под плитку
Теплые полы под плитку премиум-сегмента
Гарантия 20 лет
Пр-во Польша
Терморегулятор приобретается отдельно

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов.

Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
Для подогрева пола во влажных помещениях — 140-160 Вт/м2
Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев.
Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
«пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.

Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
Мультиметр для измерения сопротивления.
Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

Технология укладки теплого пола под плитку своими руками

Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
Далее возможны два варианта:
1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т. е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.
2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.
Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

По электрике
Про обогрев бытовых труб
Про строительный обогрев
Про теплые полы
Про электрообогреватели

Как установить напольное лучистое тепло

Теплый пол прост в установке и дешев в эксплуатации, и ваши ноги будут в восторге!

Время

Полный день

Сложность

Промежуточный

Стоимость

$501-1000

Введение

Подогрев холодных полов в ванной комнате с помощью нагревательных матов, установленных под плитку.

Используйте его в качестве дополнительного тепла для комфорта или в качестве обогрева помещения для обогрева всей ванной комнаты. Установка так же проста, как укладка плитки.

Tools Required

Cordless drill
Hot melt glue gun
Margin trowel
Trowel
Utility knife
Volt-ohm meter (or continuity tester)

Materials Required

Cement board underlayment
Затирка
Теплоизлучающий мат
Термостат
Раствор
Плитка

Излучающее тепло: обзор

Эта система обогрева пола состоит из одного тонкого непрерывного кабельного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плитку.

Эти полы с подогревом лучше всего использовать при капитальном ремонте или замене напольного покрытия в существующем помещении или при добавлении нового помещения. Пол с подогревом может быть установлен как дополнительный источник тепла, чтобы отвести холод от пола, или как обогрев помещения, чтобы обогреть всю ванную комнату. Теплый пол также является отличным проектом для утепления полов в прихожей и кухне.

Преимущества полов с подогревом:

Простота монтажа. При укладке плитки вы втыкаете в раствор мат с проволокой. Если вас не устраивает часть проводки, наймите электрика.
Это безопасно. После установки системы обогрева пола ее практически невозможно повредить. Термостат с защитой GFCI мгновенно отключает питание в случае короткого замыкания или другой проблемы.
Это недорого. При 12 ваттах на квадратный фут наш 30-кв.-фут. нагретый коврик для ванной потреблял 360 ватт энергии — примерно столько же, сколько электрическое одеяло или большой телевизор.
Не занимает места. У вас большой, неуклюжий радиатор? Удалите его и получите ценные квадратные метры, установив этот материал.
Он универсальный. Если вашей существующей печи или котлу не хватает мощности для обогрева недавно реконструированного или добавленного помещения, с этой задачей может справиться система обогрева пола.
Очень, очень удобно. Когда ваши ноги теплые, все ваше тело становится теплым. Вы обнаружите, что читаете и играете в игры со своими детьми на полу в ванной.

Закажите коврик нестандартного размера

Различные компании предлагают электрические системы подогрева пола. Стандартные размеры доступны в домашних центрах и магазинах плитки. Вы также можете заказать нестандартные размеры и формы, отправив подробный чертеж плана ванной комнаты и расположения светильников.

Коврики бывают шириной 12, 24 и 30 дюймов и шагом в пять футов по длине (минимум 10 кв. футов). Если вы сомневаетесь, поставщик укажет коврик меньшего размера, чем вам нужно, поскольку кабель коврика нельзя разрезать.

Проект шаг за шагом (11)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 января 2019 г.

Руководство по установке напольного отопления | Разминка США

Видео с пошаговыми инструкциями по установке

Видеотека по прогреву дает вам доступ к пошаговым советам по установке напольного отопления. Эти видеоролики предназначены для использования только в качестве руководства, поэтому, пожалуйста, следуйте полным руководствам по установке. Если у вас возникнут какие-либо проблемы, свяжитесь с нашей круглосуточной линией технической поддержки 365 по телефону +1 (888) 927-6333.

Щелкните здесь, чтобы просмотреть дополнительные видеоролики по установке напольного отопления

Как установить коврики для электрического теплого пола

Как установить провод для электрического теплого пола

Как обновить термостат для напольного отопления 2

Как установить теплый пол?

Установку теплого пола может выполнить квалифицированный мастер-сделай сам или профессиональный монтажник. Точные этапы установки зависят от марки и типа нагревателя, поэтому перед началом работы обязательно прочитайте руководство. Все электромонтажные работы, включая электромонтаж и подключение термостата к системе отопления, должны выполняться электриком, сертифицированным по части P/NICEIC.

Есть несколько советов, которые применимы ко всем установкам, и, как эксперты по напольному отоплению, мы собрали для вас все хитрости в одной статье.

Руководства по установке

Видео

Если вам нужны пошаговые инструкции, у нас есть ряд обучающих видеороликов о том, как успешно установить напольный обогреватель. Для выбора наших электрических систем, гидравлических систем и термостатов доступны монтажные и информационные видеоролики.
