Состав проекта с примерами чертежей

Архитектурный проект

Описание проекта «Тихий уголок»

Услуги ПРО-ТОТИП

Состав архитектурного проекта стадии Эскиз (Э)
Фотореалистичная визуализация будущего проекта
Схема планировочной организации земельного участка
Состав архитектурного проекта стадии Рабочий проект (Р)
Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)
Состав ландшафтного проекта стадии Проект (П)
Состав дизайн-проекта интерьера стадии Рабочий проект (Р)
Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

Многих интересует состав проекта с примерами чертежей для оценки что клиент получит заплатив немалые деньги, в этой статье вы подробно узнаете что входит в проект от ПРО-ТОТИП. Подробно стадии проекта мы описали в статье “С чего складывается стоимость проекта”, где указали, какие чертежи дома необходимы, а данный материал расскажет о наполнении проекта с примерами чертежей.

Состав архитектурного проекта стадии Эскиз (Э)

Проектирование дома начинается со стадии Эскиз при непосредственном участии заказчика. По окончании данного этапа будут собраны документы для получения разрешения на строительство. После всех согласований приступят остальные инженеры для создания рабочего проекта. Данный раздел может включать в себя дизайн интерьера, который выведен в данном материале отдельно, рабочие чертежи дома. На эскизной стадии могут быть приняты все основные решения и подобраны материалы и мебель

Проектирование дома начинается с обсуждения анкеты, заполненной заказчиком, собираются идеи, референсы, выбираются логистические схемы, рисуются эскизы с возможными решениями, выполняются чертежи дома. Все это помогает понять заказчику и архитектору, в каком направлении двигаться дальше. Также прорабатываются архитектура, ландшафтный дизайн участка и дизайн интерьера для нахождения баланса между всеми частями проекта как снаружи, так и внутри.

С чего начинается проект!

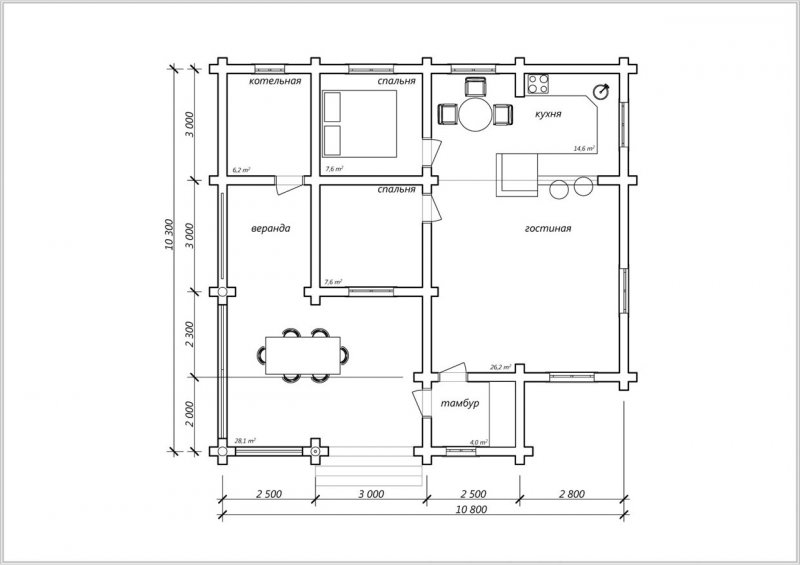

Первый этап работы с архитектором — это разработка планировки участка и первого этажа. Этот важный этап учитывает множество факторов в зависимости от предпочтений заказчика или особенностей участка. Одновременно прорабатывается планировка дома с учетом габаритов мебели, озеленения, освещения, набора помещений и многих других показателей. Планировка двора учитывает размещение хозпостроек, бассейна, зон отдыха, парковки и предполагает, как будет осуществляться озеленение.
Далее идет разработка остальных этажей после согласований.

Предварительные визуализации и эскизы будущего здания и интерьера позволяют быстро оценить решения, примененные материалы, чертежи дома и композиционные решения. В этом их отличие от фотореалистичной визуализации, на создание которой нужно тратить недели.

Комплект эскизного проекта состоит из

Помимо демонстрационного материала для заказчиков предоставляется комплект чертежей эскизного проекта, состоящий из цветных планов, фасадов и характерного разреза (по лестнице), для предварительного согласования с госорганами, строителями и т.

д. Далее мы опишем все чертежи подробно.

Цветные фасады с общими габаритами и описаниями позволяют отработать принятые решения уже с учетом множества факторов, которые наша команда предусматривает заранее, полагаясь на многолетний опыт.

Разрез здания для расчета высоты этажа, лестниц, кровли и многих других внутренних элементов необходимы на самых ранних этапах проектирования. Это помогает уточнить посадку здания относительно уровня моря, задав уровень планировочной отметки земли.

Фотореалистичная визуализация будущего проекта

Финишная фотореалистичная визуализация проектов дает понять заказчику, как будет выглядеть проект дома с учетом выбранных материалов, мебели, растений и оборудования. На такие изображения требуется много времени, что необходимо учитывать при планировании работ.

Схема планировочной организации земельного участка

Схема планировочной организации земельного участка — это основной документ для получения разрешения на строительство, он включает в себя схемы посадки дома, координаты посадки дома и технико-экономические показатели, необходимые для проекта частного дома:


ПЛОЩАДЬ ЗЕМЕЛЬНОГО УЧАСТКА	га
ПЛОЩАДЬ ЗАСТРОЙКИ УЧАСТКА	га
ПРОЦЕНТ ЗАСТРОЙКИ УЧАСТКА	%
ОБЩАЯ ПЛОЩАДЬ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
ПЛОЩАДЬ ЗАСТРОЙКИ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
КОЛИЧЕСТВО ЭТАЖЕЙ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА:	3
Кол-во надземных этажей (этажность)	2
Кол-во подземных этажей (этажность)	1
СТРОИТЕЛЬНЫЙ ОБЪЕМ: м³ в том числе подземной части	м³
Высота проектируемого жилого дома	м
от уровня планировочной отметки земли	00. 00

Состав

архитектурного проекта стадии Рабочий проект (Р)

Общие данные описывают состав проекта и рекомендации по выполнению строительных работ. Примеры чертежей в данной статье показывает какие чертежи необходимы при строительстве, но в кажедом индивидуальном случае некоторые чертежи могут отсутствовать или наоборот комплект может быть дополнен необходимыми чертежами. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Маркировочный план

Маркировочный план отражает архитектурную часть проекта в виде плана с нанесением осей здания, стен, лестниц и условные отображения дверей,окон и т.д. Данные чертежи дома необходимы, чтобы промаркировать, то есть указать, где, какие находятся элементы здания, подсчитанные во множестве спецификаций и ведомостях. Маркировочный план имеет размеры общие габаритные, он не предназначен для непосредственного строительства. Все планы, как правило, выполняются в масштабе 1:100.

Архитектурный разрез

Архитектурный разрез здания производится всегда по лестнице, но никогда по колоннам здания. Разрез необходим, чтобы показать высотные отметки внутри здания, а также дать описание и состав конструкций. В наших проектах всегда имеется несколько разрезов, а если здание сложно, то их количество может быть до десятка. Масштаб разрезов соответствует масштабу планов, как правило, 1:100.

Узел — это чертежи дома в увеличенном масштабе сложных соединений конструкций, утеплений или гидроизоляции. Узлы даются фрагментарно и замаркированы как в маркировочном плане, разрезе, так и на фасадах.

Чертеж фасада

Цветные фасады имеют общие высотные отметки, а также показывают, где, какие материалы применены. На фасадах не ставятся размеры, только отметки от уровня чистого пола первого этажа, может включать колористическую ведомость, если применена штукатурка или покраска.Также на фасадах указана ночная подсветка.

Цветные фасады выполняют в масштабе 1:100.

Кладочный фасад

Кладочный фасад не требуется нормативными документами, но по нашему опыту это важные чертежи дома, которые показывают фасад без крыши, окон и прочих элементов, оставляя на фасаде только то, что необходимо выполнить из кирпича, как правило, в укрупненном масштабе 1:50.

План кровли

План кровли показывает финишный вид кровли с уклонами, привязкой к осям здания, высотными отметками и кровельным оборудованием.

Молниезащита

И отдельные, и объединенные чертежи дома указывают молниезащиту кровли. Молния — опасный фактор риска, который необходимо минимизировать, выполняя любое проектирование дома или другого строения.

Стропильные схемы — это условные чертежи дома, показывающие по какому принципу необходимо монтировать стропильную систему здания, а также спецификацию на стропильную систему. Для наглядности мы прилагаем 3D вид стропильной системы в изометрии.

Кладочный план

Кладочный план — это чертеж или чертежи дома, по которым выполняется кладка стен из кирпича и блоков. Размеры указаны без учета штукатурки с кратными размерами кирпича или блоков. Размеры даны цепочками с привязкой к осям здания.

Разрезы по вентиляционным каналам позволяют точно определить начало и размеры вентиляционного канала в стене. Почему вентиляцию не показывают на плане? Подробно понять откуда и куда идут каналы лучше всего на разрезе, по плану можно упустить важные детали.

Входные группы с навесами и крыльцами разрабатываются в отдельных укрупненных чертежах дома со своими спецификациями и подробными размерами и отметками.

Раскладка плит перекрытий

Схема раскладки плит перекрытий указывает, какие плиты, где расположить, а также показывает связи между ними и монолитные участки, где не получилось уложить сборную плиту. Данные чертежи дома даются в условном формате, если проектирование дома предусматривает применение сборных плит перекрытия.

Раскладка фундаментных блоков

Схема раскладки фундаментных блоков выполняется по плану и разведкам на каждую систему. Если в проектирование включены фундаментные блоки, то эти чертежи дома дают их описание.

Ведомость отделки помещений

Ведомость отделки помещений — это таблица, где указана площадь стен и потолка с описанием, какая отделка необходима данным помещениям. Дизайн-проект интерьера подробно описывает отделку помещений. По данной таблице можно определить объемы штукатурки и других внутренних работ, при наличии дизайн-проекта интерьера данный лист может не разрабатываться, так как более точные подсчеты всех материалов указывают другие чертежи дома.

Перемычки

Перемычки располагаются над проемами дверей, окон и проемов, как правило, они состоят из сборных заводских изделий, уголков, арматуры и прочего. Монолитные перемычки, разработанные конструкторами, вносятся в чертежи дома и спецификации. На данном листе располагаются ведомости и спецификации перемычек с указанием их состава и количества. Марки перемычек указаны в кладочном плане.

Чертежи окон

Окна подробно расписаны и подсчитаны вместе с подоконниками, отливами и наличниками (если необходимо). Также даны схемы окон и витражей для заказа на производстве. Вместе с окнами, как правило, показаны и двери, если они выполнены не в стандартном исполнении. Данные чертежи дома позволяют сделать предварительный расчет стоимости окон и дверей.

Расчет материалов и элементов здания

Ведомости и спецификации подсчитывают материалы стен, фасадного декора, перегородок (отдельно в квадратных метрах), ведомости материалов полов с указанием состава пола и его схемы, полный перечень использования утеплителя и гидроизоляции в проекте. Подсчитаны материалы лестниц и ограждений, отмостка здания, облицовка цоколя, подшивка кровли, спецификация элементов кровли, оборудование, связанное с архитектурными решениями. Нельзя назвать сметами данные из проекта, так как сметы основаны на работах, а проект дома указывает только материалы и элементы.

Шаблон календарного графика позволит Вам заполнить график выполнения работ, о чем мы написали в своей статье.

Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)

Необходимо пояснить, что чертежи дома — это условные схемы, для чтения которых необходимы знания для понимания тонкостей, заложенных инженером, если бы чертежи дома показывали арматурные стержни, как они есть в жизни, то это напоминало бы черное пятно, в котором совершенно невозможно разобраться.

Проектирование несущих конструкций осуществляется после расчета модели вашего дома. Именно благодаря расчету производиться подбор сечений, бетона и арматуры.

Общие данные

Общие данные это текстовая часть проекта которая описывает в основном работы и условия в которых они должны применяться. Общие данные обязательно входят в состав проекта ПРО-ТОТИП. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Опалубочные чертежи

Опалубка фундаментной плиты или ленты позволяет залить подбетонку и установить опалубку на ленту или плиту.

Армирование

Армирование показывается в каждом направлении отдельным чертежом, иногда один слой армирования объединяют на одном чертеже. Усиление фундаментной плиты всегда показывается отдельной схемой.

Схема армирования монолитной плиты перекрытия нужна, если проектирование дома предусматривает монолитные плиты перекрытий. Отдельные чертежи дома показывают каждый слой армирования.

Схема усиления монолитной плиты перекрытия указывает зоны, где необходимо выполнить дополнительное армирование, исходя из конструктивного расчета здания.

Схема каркасов

Схема установки поддерживающих каркасов выполняется для всех монолитных конструкций, таких как монолитные плиты перекрытий и фундаментная плита. На данной схеме показано условным обозначением, как необходимо распределить поддерживающие каркасы для верхних слоев армирования.

Конструкция каркаса отдельным листом указывает размеры и объемы, требуемые для создания поддерживающих каркасов.

Колонны, если встречаются в проекте, то всегда разрабатываются отдельно и подробно, исходя из конструктивного расчета.

Схема опалубки

Схема опалубки монолитного перекрытия позволяет установить опалубку на перекрытие с учетом всех выступов и отверстий, чтобы не пришлось прорезать их после заливки, так как это серьезно нарушает прочность здания.

Схемы армирования стен подробно описывают, как армировать и усиливать стены из монолитного железобетона.

Схема монолитного пояса

Схема расположения монолитного пояса применяется при зданиях со сборными плитами перекрытий, которые кладутся на монолитный пояс, позволяющий защитить стены от трещин, а в сейсмичных районах или районах с плохими грунтами от обрушения перекрытий.

Узлы и фрагменты

Узлы и фрагменты армирования поясняют каждый элемент, включенный в проектирование дома, с подробными размерами и ссылками на ведомости и спецификации, где данные объекты были учтены.

Лестницы монолитные

Лестницы монолитные разрабатываются с подробным армированием, а также размерами, учитывающими отделку лестницы и толщины полов. .

Монолитные участки образуются при проектировании зданий со сборными плитами перекрытий в местах, где нет возможности разложить плиты, а также примыкания лестниц, прохождение больших отверстий, эркеров и т.д. появляются монолитные участки с подробным армированием и усилением в виде прокатной стали, исходя из расчета здания.

Схема котлована

Схема устройства котлована выполняется по требованию и наличию геологии, где рассчитываются углы откосов котлована с учетом возможности проведения строительных работ.

Состав ландшафтного проекта стадии Проект (П)

Ландшафтный дизайн участка разрабатывается в стадии проект, так как не требует большой точности исполнения и имеет ряд допущений. Но этого комплекта вполне достаточно для производства работ таких как планирование участка, земляные работы, устройство твердых покрытий, строительство забора, беседки, террасы и много другого. Также совместно с садовником производиться подбор растений и формирование дендроплана.

Референсы и эскизы по озеленению и благоустройству участка. Необходимы что бы на ранних этапа проектирования согласовать с заказчиком основные композиционные вопросы, варианты планирования, а также возможные растения и строения. Общие данные описывают указания по выполнению посадочных и строительных работ в текстовой части.

Генплан участка

Генеральный план участка позволяет оценить общий объем работ и маркировать используемые элементы.

«Вертикалка»

Вертикальная планировка участка позволяет указать, как будет осуществляться сброс дождевой воды с участка или где она будет собираться под указанные уклоны и отметки по твердым покрытиям или желобам.

Дендроплан

План озеленения или дендроплан указывает места посадки многолетних растений или где уже растут многолетние растения с возможным условным обозначением, до каких пределов вырастут растения. Это может быть отдельная схема по необходимости. Однолетние растения указываются на отдельной схеме в условном формате с собственной спецификацией.

Автополив указывает места прокладки шланга капельного полива или установки веерных систем полива.

План дорожек

План твердых покрытий, включенный в проектирование дома, указывает, где будут расположены дорожки, с размерами и привязкой к существующей местности.

План освещения участка обозначает места установки освещения в виде столбов или отдельных направленных светильников со схемой их включения, аналогичной схемам дизайн интерьера.

Строительный план

Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Разрезы и узлы по необходимости, если на участке имеются перепады, подпорные стены, лестницы, террасы, забор и многое другое, что необходимо выполнить строителям.

Кладочный план и фундамент забора

Строительный план. Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Ведомости и спецификации описывают применение растения, твердые покрытия, заборы и т.д. По подсчетам можно спланировать смету на строительство, а также производить заблаговременные закупки материалов по выгодным ценам.

Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

На каждый проект дома нужно минимум два комплекта чертежей: отопление и вентиляция (ОВ) и водопровод и канализация (ВК). Все чертежи дома выполняются в схематичной форме в соответствии с нормативами, а котельные разрабатываются с учетом всех мельчайших деталей.

Общие данные в текстовой форме описывают инженерный проект, а также указывает состав проекта. Не только чертежи описывают что необходимо построить, но и общие текстовые указания где описываются данные взятые за расчет, общие указания по монтажу, ссылки на нормативные документы и общие указания.

Поэтажная схема отопления

Система отопления показывает разводку труб и подключение к отопительным приборам в соответствии с планировкой дома. Все трубы и приборы промаркированы в соответствии с спецификацией оборудования.

Схема теплых полов

Система напольного отопления указывает принцип укладки и подключение теплого пола. Учитывается расстановка мебели и оборудования. Каждый контур просчитан и замаркирован..

Аксонометрическая схема отопления

Аксонометрическая схема отопления показывает всю структуру отопления с маркировкой всех элементов системы. Указываются отметки размещения оборудования, высота стояков и отводов. Все оборудование промаркировано в соответствии с спецификацией.

Тепловая схема котельной

Тепловая схема котельной схематично показывает принцип работы и разводки котельной. Именно правильно запроектированная принципиальная схема позволяет добиться максимальной отдачи оборудования.

План и разрезы котельной в масштабе и пропорциях показывают размещение оборудования в котельной с учетом размеров оборудования, фитингов, требований монтажа и обслуживания.

Проект котельной частного дома

Изометрический вид котельной дает представление о размещении оборудования в котельной.

Спецификация

Спецификации на все системы и оборудования позволяют точно заказать необходимое оборудование, фасонные элементы и арматуру.

Поэтажные планы системы водоснабжения

Система водоснабжения показывает принцип разводки систем водоснабжения в доме.

Аксонометрическая схема водоснабжения

Аксонометрическая схема, система водоснабжения показывают, как в доме разведена система водоснабжения с маркировкой элементов.

Система канализации показывает принцип разводки канализации по дому с учетом всех уклонов и стояков.

Аксонометрическая схема канализации

Аксонометрическая схема системы канализации выпуска показывает, как организовать систему канализации в доме.

Узлы описывают нюансы по подключению оборудования.

Оставьте заявку
С Вами свяжется архитектор

Контакты

PHONE

+7(961)3210-222

EMAIL

[email protected]

ADDRESS

г.Ростов-на-Дону, ул. Павленко 17

MESSEGE

WhatsApp
Telegram
Viber
Skype

Дизайн-проект «Стандартный»

Для тех кто ценит свое время, и хочет минимизировать общение со строительной бригадой и сделать всё точно.

до 100 м²
100-150 м²
от 150 м²

800 /м²

750 /м²

Оставьте свой номер телефона и мы вам позвоним.

1. Обмерочный чертеж

После выезда на объект и проведения обмеров существующего помещения, строится план с фактическими размерами.

2. План с расстановкой мебели (2-3 варианта)

Позволяет «примерить» несколько вариантов планировки (расстановки мебели и сантехники) и сделать выбор в пользу наиболее удобного и красивого для Вас варианта.

3. План демонтажа

Чертеж, в котором обозначены демонтируемые перегородки и их размеры.

4. План возводимых перегородок (план перепланировки)

На основе плана с расстановкой мебели, в случае переноса или изменения конфигурации перегородок составляется план возводимых перегородок. Он необходим для ремонтных работ, содержит точные привязки перегородок, сантехники, дверных проемов.

5. Визуализация всех помещений (3-4 вида на помещение)

6. План потолка

Чертеж, на котором показаны материал, размеры , опуски потолков от плиты перекрытия, конструкции ниш под шторы.

7. План потолка с привязками светильников

План потолков с привязками светильников- это чертеж — схема потолка с размещением осветительных приборов (люстры,бра, светодиодная подсветка, точечные светильники) Это необходимо для работы электрика и поможет правильно рассчитать нагрузку на сеть.

8. План потолка с привязками потолочных карнизов

Чертеж на котором показано где будут находиться потолочные карнизы, их количество и название.

9. План пола

Чертеж, на котором обозначены виды напольных покрытий для каждого помещения, раскладка плитки. Благодаря этому чертежу строители понимают откуда и как начинать раскладку плитки, где проходят линии стыков между покрытиями (плитка-ламинат) и точно рассчитать количество плитки и других напольных покрытий.

10. План теплого пола

На чертеже показано размещение теплого пола, площадь покрытия с привязками. Это облегчит правильный монтаж, необходимо чтобы зоны электрического подогрева не подходили вплотную к стенам и не находились под сантехническим оборудованием и мебелью.

11. Развертка стен кухни с привязками розеток и выключателей

Фронтальный план размещения кухонного оборудования, спланированного по желанию заказчика с указанием размеров кухонных шкафов и размещением розеток и выключателей

12. Развертка стен кухни с раскладкой плитки

Это развертка с раскладкой плитки между верхними и нижними шкафами, с помощью нее мастер быстро соорентируется как и откуда нужно начать укладку плитки.

13. Разверка стен санузла с привязками сантехнического оборудования

Это чертеж каждой стены помещения , такая развертка понадобится сантехникам, устанавливающим оборудование. На базе информации, указанной в плане они будут готовить водоотводы и выводы в канализационную систему.

14. Развертка стен санузла с раскладкой плитки

Этот чертеж помогает объяснить строителям, как должна лежать плитка на разных поверхностях, дает понимание сколько и какой плитки необходимо, он нужен чтобы не испортить материал и купить необходимое количество плитки

15. Деталировочные чертежи

Это рабочие чертежи индивидуальных конструкций интерьера : ниш, обрамление стен молдингами, декоративные проемы. Без дополнительных схем рабочие не смогут правильно осуществить монтаж.

16. Схема включения светильников

Чертеж, отображающий выключатели и группы светильников, которыми они будут управлять. Чтобы электрик заранее знал как монтировать системы, ему нужен план привязки выключателей.

17. План размещения эл. розеток и выключателей

В типовых квартирах учитывают минимальное оборудование, поэтому в комнатах предусмотрены 2-3 розетки. Остальные розетки необходимо устанавливать самостоятельно. Что бы установить розетки и выключатели там, где они необходимы и правильно рассчитать нагрузку на сеть нужен такой чертеж.

Как примерно выглядит

дизайн-проект «Стандартный»?

По клику на кнопку Посмотреть пример откроется pdf файл в новом окне.

Посмотреть пример

Посмотрите другие

дизайн-проекты

Обмерочный чертеж
План с расстановкой мебели
План возводимых перегородок
Разверка стен санузла с привязками сантехнического оборудования

Подробнее

Планировочный
Визуализация всех помещений

Подробнее

Стандартный
Ведомость применяемых отделочных материалов
Подбор мебели и отделочных материалов

Подробнее

Как нарисовать план этажа с помощью SmartDraw

План этажа
Примеры планов этажей
Учебное пособие по расширенному плану этажа
Как рисовать в масштабе
Советы по планированию этажа
Другие диаграммы

Это простое пошаговое руководство поможет вам нарисовать базовый план этажа с помощью SmartDraw.

Выберите область или здание для проектирования или документирования.
Провести измерения.
Начните с базового шаблона плана этажа.
Введите свои размеры, чтобы масштабировать стены (метры или футы).
Легко добавляйте новые стены, двери и окна.
Перетащите готовые символы, чтобы персонализировать пространство: мебель, кухню, ванную и осветительные приборы, шкафы, электропроводку и многое другое.

Посмотрите видео и прочтите подробности ниже.

Шаг 1. Выберите план помещения

Открытые планы этажей — Жилые из списка диаграмм в левой части экрана. Вы увидите несколько перечисленных подкатегорий. Вместо того, чтобы выбирать шаблон кухни, мы начнем с базовой формы комнаты. Он выделен, как показано здесь: Комната (Прямоугольник — 1).

Шаг 2. Введите размеры комнаты

SmartDraw откроет для вас рабочую область с прямоугольной комнатой, размер которой по умолчанию составляет 15 футов 0 дюймов на 20 футов 0 дюймов. Вы можете изменить эти размеры одним из двух способов. Либо щелкните стену и сдвиньте ее до нужной длины, либо щелкните размер и введите измерение, которое хотите использовать. Когда вы сделаете это, вы заметите, что противоположная стена автоматически изменит размер до того же размера.

Мы хотим изменить размеры этой комнаты до 13 футов 8 дюймов на 20 футов 6 дюймов.

Чтобы изменить размер только одной стены, щелкните в углу и перетащите, чтобы изменить размер стены. Щелчок в середине стены сохранит обе противоположные стены одинакового размера.

Шаг 3. Добавьте двери, окна и проемы в стенах

Вам не нужно создавать проемы в стенах для окон и дверей; SmartDraw сделает это за вас автоматически. План нашей кухни имеет два выхода в соседние комнаты, а также окно в сад над раковиной и эркер с видом на задний двор.

Щелкните Добавить проем в стене в SmartPanel. Когда вы наведете курсор на страницу, вы увидите форму отверстия в стене. Расположите его в любом месте на соответствующей стене, и вы увидите, что значок изменится с штампа на якорь, указывая на то, что вы можете щелкнуть, чтобы прикрепить его к стене. Теперь вы можете изменить размер проема и перемещать его по стене, пока он не окажется там, где вы хотите.

Таким же образом добавьте окна. В SmartPanel вы увидите множество вариантов дверей и окон. Мы добавим садовое окно и эркер, как показано ниже. Поскольку размер эркера по умолчанию составляет 12 футов в поперечнике, а наш размер составляет всего 6 футов, нам пришлось отрегулировать размер, щелкнув размер и введя новую цифру.

Обратите внимание, что когда вы отмечаете элементы в рабочей области, вы можете вращать их, нажав и удерживая кнопку поворота, а затем перемещая мышь по часовой стрелке или против часовой стрелки. Когда вы установите его в правильную ориентацию, отпустите кнопку.

Мы собираемся добавить еще одну столешницу в нижний левый (юго-западный) угол кухни. Делается это так же, как и предыдущая столешница. После того, как вы повернете столешницу в правильное положение, щелкните вкладку «Дизайн». Установите ширину на 7 футов 5 дюймов и высоту на 5 футов 0 дюймов, а затем переместите его в нужное положение. Теперь ваш план этажа должен выглядеть так:

Добавить Раковину

Теперь мы можем разместить раковину в столешнице под садовым окном. Выберите двойную раковину 36″, щелкните по ней и отметьте ее на месте. В любое время, когда вам нужно отрегулировать размещение любого объекта на чертеже плана этажа, просто щелкните по нему и переместите его с помощью мыши или стрелок направления на клавиатуре. Ваш рисунок теперь выглядит следующим образом:

Теперь выполните точно такие же шаги, чтобы добавить вытяжку и холодильник бок о бок объемом 26 кубических футов. Убедитесь, что вы повернули оба в правильное положение. Когда вы закончите, ваш кухонный пол чертеж плана будет выглядеть так:

Теперь мы добавим пару угловых шкафов и несколько базовых шкафов. Снова измените размер и поверните их, как вы сделали с другими элементами. План нашей кухни теперь выглядит так:

Теперь вы готовы завершить верхние шкафы. Не стесняйтесь экспериментировать с тем, что вы уже узнали. Попробуйте добавить угловой шкаф поменьше в левом нижнем углу и открытые полки между ним и холодильником. Затем добавьте верхние шкафы над холодильником. Окончательный дизайн должен выглядеть примерно так:

Программное обеспечение Easy Floor Plan: рисуйте в 2D и визуализируйте в 3D

Посмотрите, как 3D-планы этажей обретают форму по мере того, как вы рисуете в 2D, и сокращайте время черчения на 50 % Программное обеспечение Plan в действии

Ознакомьтесь с тремя различными типами планов этажей, которые вы можете создавать быстрее, чем когда-либо, с помощью программного обеспечения Cedreo для проектирования домов.

2D-планы этажей

2D-планы этажей закладывают основу для остальной части проекта вашего дома. К счастью, платформа для планов этажей Cedreo содержит простые в использовании инструменты, которые помогают создавать 2D-планы за считанные минуты.

Нарисуйте простую комнату всего за 4 клика.
Перетаскивайте и настраивайте двери, окна и другие архитектурные элементы.
Распечатайте 2D-планы для вашей строительной бригады.

Узнайте больше о 2D-планах этажей

3D-планах этажей

Клиентам сложно понять простые чертежи. Вот почему программа поэтажного планирования Cedreo автоматически создает 3D-план этажа, когда вы рисуете в 2D. На 3D-плане показано полностью меблированное пространство сверху в 3D-перспективе. Это значительно облегчает клиентам понимание общего размера и макета.

Узнайте больше о трехмерных планах этажей

Фотореалистичные планы этажей

Оживите свои планы этажей с помощью фотореалистичных трехмерных изображений. Программное обеспечение Cedreo берет на себя всю тяжелую работу. Это означает, что вам не нужно быть 3D-художником, чтобы создавать профессиональные визуализации планов этажей. Просто…

Настройка параметров освещения
Выберите перспективу
Отправить на визуализацию

За 5 минут вы сможете дать своим клиентам реалистичный взгляд на готовый проект.

Узнайте больше о 3D -рендерингах

Создание планов этажей с нуля или адаптируйте прошлые проекты

Отборные настенные отверстия из обширной библиотеки

Добавить планы на полу и составьте настройки

6699999999999999999 99999 999999 99999 99999 99999 99999 99999 99999 99999 99999 9999999 гг. таблицы площади поверхности

Почему Cedreo — лучшее программное обеспечение для планирования этажей

Вам не нужны навыки 3D-дизайна, чтобы рисовать профессиональные планы этажей дома.

Cedreo прост в использовании — просто выберите толщину и высоту стены, чтобы начать рисовать, или импортируйте план этажа, чтобы при необходимости нарисовать, изменить размер или зеркально отразить проект. Затем вы можете просмотреть 3D-план этажа одним щелчком мыши.

Создание планов этажей за меньшее время

Функции планирования этажей включены во все планы Cedreo:

Выбор толщины и высоты стен
Импорт масштабируемых планов для рисования
Одновременный просмотр 2D и 3D
Управление наружной планировкой
Создание подвала и многоуровневой структуры
Прием подвесных потолков
Уменьшение или увеличение проектов планов этажей с помощью инструмента изменения размера
Создание зеркальных планов
Отображение размера угла угла
Показать/скрыть эталонный этаж

Узнать больше о Floor Plan Creator

Почему Cedreo лучше всего подходит для настройки проемов в стене

После того, как вы выбрали двери и окна, перетащите их в нужную комнату. Вы можете настроить размер и цвета и применить их ко всему проекту в несколько кликов. Измените направление и ориентацию открывания и при необходимости добавьте подоконники или рольставни.

Выберите и добавьте проемы в стене в несколько кликов

Функции проемов в стене включены во все планы Cedreo:

Выберите из более чем 650 продуктов в библиотеке: окна, входные двери, внутренние двери, гараж…
Настройка цвета и размера всех продуктов
Изменение направления открывания и ориентации дверей
Выбор глубины дверей и окон
Добавление подоконников
Вставка рольставней
Использование геометрических проемов в стенах
Дублирование отдельных продуктов

Узнайте больше о чертеже плана этажа

Почему Cedreo лучше всего подходит для черчения крыши

Добавить крышу с Cedreo очень просто: достаточно одного щелчка, чтобы автоматически добавить крышу. После добавления вы можете настроить его так, чтобы он идеально соответствовал вашему дизайну.

Доступны различные варианты создания плоской или двускатной крыши с одним или несколькими скатами, мансардными окнами или мансардными окнами. Выберите из широкой библиотеки плитки и черепицы, чтобы адаптировать проект к потребностям вашего клиента.

Автоматическое создание проекта крыши

Функции кровли, включенные во все планы Cedreo:

Автоматическая плоская, фронтовая, однополота и многословная кровя
Автоматические или ручные варианты, чтобы добавить к крыше
Стили для общежития мута
Карнизы
Широкая библиотека вариантов покрытий

Узнайте больше о программном обеспечении для проектирования крыш

Cedreo экономит ваше время — от чертежа плана этажа до готового проекта

Предоставьте своим клиентам профессиональные проекты с двухмерным планом этажа и данными о площади поверхности. Вы можете настроить план этажа с помощью символов и цветов и изменить названия комнат, чтобы помочь клиентам легко понять проект.

Окончательный результат — фотореалистичное 3D-рендеринг, создающий вау-эффект.

Настройте окончательный план этажа и загрузите его

Функции настройки и загрузки доступны во всех планах Cedreo:

Загрузить подробную таблицу площадей
Загрузить полные планы этажей
Укажите тип стены (водонепроницаемая, изолированная внутри, перегородка)
При необходимости добавьте размеры стены
Обозначьте пространства и комнаты с помощью символов и цветов
Персонализируйте помещение имена
Расчет площади поверхности

Узнайте больше о символах плана этажа

Идеальный набор инструментов для профессиональных планов этажей

Cedreo — это ваш полный набор инструментов для создания полных планов этажей за считанные минуты. Программное обеспечение поставляется с множеством функций для ускорения процесса рисования и улучшения качества дизайна, чтобы удовлетворить даже самого привередливого клиента.

Импорт плана этажа

Импортируйте существующий план этажа в различных форматах и сразу приступайте к трассировке.

Рисование в 2D и просмотр в 3D

Создайте план этажа в 2D с помощью инструментов быстрого рисования и наблюдайте, как он оживает в 3D в отдельном окне.

Создать внешний макет

Импортируйте участок земли или нарисуйте границы земли, чтобы визуализировать весь участок.

Добавить символы плана этажа

Добавьте символы плана этажа для обозначения таких элементов, как окна, стены, лестницы и мебель.

Изменение размера макетов плана этажа

Измените размер всего плана этажа всего несколькими щелчками мыши — не нужно начинать с нуля.

Добавить размеры

Добавьте размеры в простую и быструю таблицу сбоку от плана этажа, чтобы включить их непосредственно в ключевые элементы, чтобы каждый зритель мог точно представить готовый продукт.

Доступ к библиотеке 3D-объектов

Выберите один из более чем 9000 настраиваемых 3D-объектов, чтобы воплотить в жизнь планы этажей.

Рисование и печать в масштабе

Быстро рисуйте планы этажей в масштабе и каждый раз печатайте с высокой точностью.

Предоставление общего доступа к проектам плана участка

С легкостью экспортируйте планы этажей в различные форматы файлов, чтобы делиться ими с клиентами и коллегами, чтобы мгновенно получать отзывы и быстро вносить изменения.

Примеры планов этажей

Используйте Cedreo для создания онлайн-планов этажей для любого типа помещений с цветовой маркировкой, которая помогает клиентам сразу понять ваш дизайн.

Как программное обеспечение для планирования этажей может помочь вашему бизнесу?

Создание потрясающих планов этажей с помощью профессионального программного обеспечения для создания планов этажей не только помогает сократить цикл продаж и упростить общение, но и может быть использовано для улучшения вашей маркетинговой стратегии.

Посмотрите, как здесь

Прочитайте, что наши довольные клиенты говорят о Cedreo

«Очень хороший продукт по очень хорошей цене»

«Легкий в освоении, быстрый в использовании.
