Деревянное строительство не теряет актуальности в наше время: из бревна по-прежнему возводят дома и бани от эконом до люкс класса. Технологии шагнули далеко вперед и некоторые старые способы изготовления материала были усовершенствованы, но основа осталась неизменной: рубка соединений бруса и бревна по-прежнему осуществляется вручную по разным шаблонам. Далее рассмотрим способ рубки «ласточкин хвост».

Описание

Соединение «ласточкин хвост» – это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

• Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
• По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
• Обеспечивается герметичность стыка.
• Рубка аккуратная внешне по сравнению с другими видами создания замков.
• Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
• Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

• Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
• Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
• Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Как сделать рубку

Сделать ласточкин хвост своими руками сложно, если работу будет проделывать неопытный мастер. Процесс может занять долгое время, поэтому при отсутствии навыков лучше доверить изготовление специалисту со стажем. Это актуально, если речь идет о топорной рубке, которую, кстати говоря, в современном мире практически не применяют. У нее есть ряд минусов:

• Низкая скорость работы;
• Неточное перенесение размеров.

Современные строительные инструменты позволяют обрабатывать брус и бревно с куда более высокой скоростью, чем обычный ручной топор.

Шаблон ласточкин хвост для бруса – вспомогательное приспособление, которое копирует и обозначает контур будущего изделия, по которому производится спиливание лишних фрагментов бензопилой. В видео мастер рассказывает о том, как пользоваться этим замысловатым предметом:

Шаблон другого вида ШБЛ-Э тоже позволяет без специальных навыков получить идеальный контур «ласточкиного хвоста».

Мастера с отточенным глазомером способны создавать замки без использования шаблонов, имея в руках только электрическую или бензопилу.

Прежде, чем приступить к непосредственному распилу, нужно определиться с контуром бревна и размерами составляющих элементов замка. Для разного диаметра бревна и величины сторон бруса принимаются индивидуальные, но усредненные размеры «ласточкиного хвоста» (см. картинку и таблицу ниже).

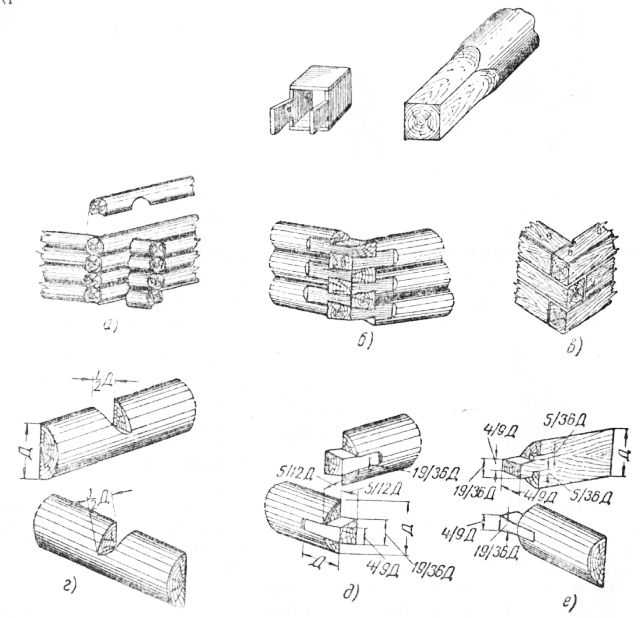

Размеры соединений лапы
Диаметр, мм	Размеры, мм
	a	b	c	f
140	99	74	49	25
160	113	85	57	28
180	127	95	64	32
200	141	106	71	35
220	156	117	78	39
240	170	127	85	42
260	184	138	92	46
280	198	148	99	49
300	212	159	106	53
320	226	170	113	57
340	240	180	120	60
360	255	191	127	64

Приведенные значения регламентированы ГОСТ 30974-2002, на основании которого и осуществляется изготовление замков по указанному типу в настоящее время. Параметры подобраны таким образом, чтобы получилось максимально герметичное, теплое и крепкое замковое соединение.

Если под рукой не оказалось металлического шаблона как на видео, можно воспользоваться традиционным методом и сделать «хвост» по старинке:

• 1) Нанести размеры внешнего контура на торец бревна или на бумагу, с которой будет снята проекция;
• 2) Делать пропил до нужной глубины;
• 3) Снять наклонную часть на выступе.

(На схеме варианты разметки шаблона).

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

Среди различных типов соединения бруса самые используемые: в коренной шип, ласточкин хвост, в стык и в лапу. Крепить таким образом брус между собой, можно по длине, по углам и т- образно. Т-образное соединение используют в любом деревянном строительстве. Так как внутренние стены есть в любом доме. Подробнее об этих видах соединения поговорим ниже.

Конструкция «в ласточкин хвост»

Крепление бруса между собой в «ласточкин хвост» считается одним из самых герметичных и теплых замковых вариантов под строительство дома из бруса. Выполняют его согласно ГОСТу 30974 – 2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры». Использование соединения «ласточкин хвост» дает возможность получить надежное и долговечное соединения без применения дополнительного крепежа.

Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная, это основное отличие.

Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

Угловые крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветра проницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобии как у бревна или бруса в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.

Соединение в «коренной шип»

Соединение в «коренной шип» один из самых простых замковых видов. Его используют для сращивания двух элементов в невидимое и надежное крепление. Конструкция коренного шипа состоит из шипа прямоугольной формы и паза под него. Выпиливать шип и паз можно своими руками по схемам. Ниже представлен рисунок с точными чертежами и размерами.

На рисунке мы видим шип выпилить который проще всего, так как его расположение с боку. Шип имеет высоту в 4 см и ширину 4 см. Сечение рассматриваемого бруса 150 мм.

Особенности узла «в лапу»

Крепление бруса между собой «в лапу» можно использовать не только для углов, но и т-образных стыков под строительство дома из клееного бруса. Для Т-образного вида в конструкции делается скрытый шип.

При конструкции узла «в лапу» осуществляется присек, что является отличительной чертой от других видов узел. Но соединять несущие стены, таким образом, не рекомендуется, так как продуваемость углов и стен высокая. Для предотвращения продуваемости плоскости горизонтального типа делают немного под наклоном. Лучше если наклон будет в обоих направлениях.

Для этого в брусе выпиливается выемка и закрепляется. А для придания большей прочности вбивают деревянные нагеля диаметром в 25-30 см. Подробнее конструкция т-образного соединения бруса «в лапу» представлена на схеме — рисунки ниже, с описаниями и чертежами. По ней не сложно будет сделать конструкцию узла своими руками.

Особенности узла «встык»

Это самое элементарное крепление бруса между собой в угол, в длину или т-образно. Для такого соединения используют специальные металлические пластины с штырями или скобы. Соединение скобами осуществляют для сечения больше 150 мм.

Конструкция «встык» простая, брус прикладывают друг к другу плотно и сращивают. Но использовать такое соединение можно только для хозяйственных построек или дачных домов, так как продуваемость будет высокая. Пример такого соединения можно рассмотреть на рисунке выше.

Особенности узла «в полдерева»

Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.

Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант это косая рубка, такой вариант подробно показан на схеме снизу.

Такое угловое крепление используют для жилого строительства, например под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции вырубки делают на под прямым углом, а с небольшим уклоном.

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например «коренной шип», «ласточкин хвост».

«Ласточкин хвост» крепление – одна из разновидностей шипового соединения, используемого для сборки деревянных конструкций. На одной детали выпиливают трапециевидные выступы, на второй – узкие шипы. Благодаря наклону проушин элементы прочно фиксируются даже без использования клея.

Область применения соединения «ласточкин хвост»

Крепление этого типа предназначено для деталей из дерева, а потому используется преимущественно в 2 областях: строительстве и сборки мебели.

Строительство

«Ласточкин хвост» был изобретен когда еще не было столярных клеев и крепежей. До сих пор применяется при возведении деревянных домов, бань и прочих строений ввиду надежности и прочности фиксации элементов, способности придать конструкции необходимую жесткость. С его помощью соединяют профилированный брус или бревно в венцы сруба. Места стыка так плотно прилегают друг к другу, что теплопотери в готовом доме минимальны.

Производство мебели

Наиболее часто данный тип крепления применяют в столярном деле для соединения частей выдвижных ящиков, выполненных из массива дерева или фанеры, а также:

• столов;
• шкафов;
• этажерок;
• полок;
• шкатулок;
• сундуков и для другой мебели.

Конструктивные особенности и преимущества соединения

1. Устойчивость к деформации. Дерево в местах соединения меньше подвергается естественным изменениям под воздействием повышенной влажности или, наоборот, сырости.
2. Экономия материала. Древесных отходов при создании подобного типа соединения намного меньше, чем при других способах.
3. Обеспечение высокой прочности. Не требуется дополнительный крепеж.
4. Низкая стоимость. Для сборки конструкции не нужно покупать саморезы, гвозди, скобы.
5. Возможность создания ровного угла сруба, что позволяет обшить готовое строение панелями, сайдингом или другим облицовочным материалом.
6. Эстетичность. Крепление подобного типа отличается декоративностью, а потому не требует маскировки декоративными накладками.

Технология соединения деталей с применением «ласточкиного хвоста» своими руками

Чтобы своими руками выполнить данный крепеж , необходимо точно спроектировать размеры шипов и выемок, принимая во внимание нагрузку на детали и некоторые другие факторы.

Для облегчения работ можно использовать готовые шаблоны, чертежи.

Для работы потребуются:

• реймус;
• стамеска;
• угольник столярный;
• киянка;
• малка;
• лобзик;
• обушковая пила;
• карандаш.

Что нужно учитывать при проектировании соединения

При создании чертежа следует просчитать расстояние между шипами. Наибольшую прочность обеспечивают шипы, расположенные на равных промежутках друг от друга. Однако для выпиливания элементов потребуется много времени. Чаще всего используют схему 2 к 1 или 3 к 1 – этого вполне достаточно, чтобы надежно закрепить элементы.

Также важно определить угол наклона шипов. Для мягких пород древесины используют пропорции 1:6, чтобы предотвратить деформацию, для твердых – 1:8.

Разметка

Должна быть произведена максимально точно – от этого зависит прочность соединения. Для работы потребуются угольник и малка. Чтобы облегчить задачу, можно воспользоваться специальным шаблоном. Существуют разные виды, предназначенные для создания углов разных размеров в зависимости от твердости древесины.

Работу начинают с разметки и выпиливания стороны, на которой будут расположены шипы. Впоследствии она будет использоваться для переноса чертежа на сторону, где находятся шипы.

С помощью реймуса чертят линию заплечиков, наносят их на все 4 стороны. Используя шаблон или столярный угольник с малкой, намечают контуры шипов на торце, потом на лицевой и тыльной сторонах детали. Участки доски, которые нужно удалить, помечают крестиком.

Вырезание пазов

Выпиливают пазы с помощью обушковой пилы. Сначала делают ровные пропилы до черты заплечиков. Чтобы избежать кривизны, полотно нужно держать перпендикулярно торцу, а рукой водить равномерно, без резких движений.

Когда все пропилы сделаны, нужно удалить отходы. Для этого лобзиком выполняют горизонтальный срез на участках, помеченных крестиком. Зачистить место выпила можно стамеской.

Когда первая деталь выполнена, переходят ко второй. Сперва делают разметку «ласточкиного хвоста» на ней.

Вторую деталь размечают реймусом, располагают горизонтально. Прикладывают перпендикулярно к ней первую в месте соединения, контролируя по линии заплечиков.

Карандашом намечают контуры шипов, помечают секции, которые требуется удалить. Выпиливают обушковой пилой, причем полотно должно идти не строго по линии разметки, а на 1 мм выше, чтобы оставался небольшой запас. После убирают излишки древесины стамеской. Этот этап требует наибольшей точности.

Лобзиком и стамеской убирают отходы.

Сборка и фиксация

Прикладывают детали друг к другу так, чтобы шипы вошли в пазы. С помощью мягких постукиваний киянкой собирают конструкцию. Если все сделано верно, элементы будут плотно прилегать друг другу, не оставляя свободного пространства. Если что-то мешает, определяют проблемный участок и убирают излишки древесины стамеской.

С помощью ласточкиного хвоста можно прочно соединить деревянные элементы. При желании можно сделать крепление самостоятельно, однако если опыт отсутствует, желательно сначала попрактиковаться на досках, и только после этого переходить к выпиливанию мебельных деталей или бруса.

Шаблон ласточкин хвост чертеж — ТехПорт

Содержание

1. Типы соединений
2. Сквозной тип соединения
3. Декоративная разновидность
4. Соединение со скосом
5. Фальцевое соединение
6. Наклонная стыковка
7. Ручной фрезер
8. Соединение «в лапу»
9. Глухой сковородень
10. Открытый сковородень
11. Скрепление трапециевидной шпонкой
12. Заключение

Для меня лично наиболее подходящим методом изготовления шухлядок и некоторых других изделий является соединение деталей на так называемый «ласточкин хвост». Но не на тот, который выпиливается пилкой и выдалбывается стамеской, а тот, который можно сделать быстро и красиво с помощью верхней фрезы по шаблону.

В этой небольшой заметке я опишу саму «гребёнку», по которой должна оббегать фрезка для получения в заготовке практически готового соединения.

Начнём с фрезки. Я использую фрезки 12,7 х 12,7 с углом 14 градусов, что впрочем хорошо видно на фото.

Сама гребёнка сделана из алюминия, толщиной 6 мм, глубина — 26 мм, ширина проточки — 18 мм, ширина перемычки — 5-6 мм. Ширина пластины алюминия может быть от 14 см и больше. Это зависит от того, какой у Вас фрезер. Но такой ширины, чтобы фрезерная машинка легко удерживалась и скользила по ней.

Естественно, что как в проточке, так и на перемычке, или выступе, должны быть идеальные радиусы. ( Не как на рисунке. Я не ставил своей целью нарисовать идеально точно и в масштабе.)

Кольцо в насадке на фрезер должно иметь внешний диаметр 16- 17 мм и на 1 мм ниже, чем толщина самой гребёнки.

Остальная конструкция хорошо видна навидео.

Если у кого-то возникнут вопросы — задавайте! С уважением , автор.

В столярном деле существует довольно большое количество соединений деталей между собой. Одним из них является «ласточкин хвост». Такой тип соединения можно наблюдать на выдвижных ящиках, на стульях и других конструкциях. Он является одним из надежных соединений. Пазы сделаны таким образом, что если попытаться разорвать соединение, то они будут упираться в друг друга. Для того чтобы сделать ласточкин хвост своими руками, понадобится минимум инструментов и немного опыта в столярном деле.

Типы соединений

В зависимости от поставленной задачи, «ласточкин хвост» можно выполнить различными способами:

• Угловые соединения.
• Разделяющиеся.
• Сквозное.
• Декоративное.
• Соединение со скосом.
• Сквозное соединение с фальцем.

Все виды соединения имеют свои сильные и слабые стороны, но, так или иначе, они образуют надежное соединение двух частей. Для работы понадобятся следующие инструменты:

• Киянка (деревянный молоток).
• Стамеска, долото.
• Рейсмус.
• Электролобзик или ручная пила.
• Ажурная пила.
• Карандаш, рулетка, наждачная бумага.
• Угольник.
• Малка.

При наличии этих инструментов можно с легкостью изготовить соединение. Если есть возможность использовать ручной фрезер, то надобность в перечисленных инструментах отпадает.

Сквозной тип соединения

Этот вид соединения широко используется при изготовлении как корпусной, так и мягкой мебели. Его еще называют «ящичный».

Для начала заготовку необходимо обработать рубанком и снять лишнюю древесину. Следующим шагом будет разметка под гнезда. Здесь все индивидуально и зависит от ширины доски, а также от поставленных задач.

Нужно нанести линии поперек заготовки на расстоянии 6 мм от обеих кромок. Затем нужно разделить расстояние между ними на четное количество, с каждой стороны отложить по 3 мм и провести линии поперек торца.

Теперь нужно разметить уклон шипов малкой. Излишек, который останется, нужно пометить для избежания путаницы в дальнейшем.

После разметки можно приступить к вырезанию шипов. Это можно сделать при помощи электролобзика или обычной пилы с мелким зубом. Для удобства заготовку можно зажать в тиски. При помощи пилы нужно выпилить по одной грани с каждой стороны шипа. Выпиливать следует аккуратно, в противном случае будут небольшие зазоры, которые в дальнейшем испортят внешний вид. То же самое необходимо проделать и с другими боковыми шипами.

От линии заплечников следует срезать боковые отходы, а излишек древесины между шипами с легкостью удаляется ажурной пилой. Остаток с обеих сторон можно удалить стамеской или долотом с косой кромкой.

Вырезание шипов закончено, и можно приступить к разметке и вырезанию гнезд. При помощи всех тех же тисков следует зажать заготовку. Деталь с шипами необходимо приложить к заготовке и аккуратно отметить форму шипов.

После разметки аккуратно вырезать гнезда по предварительно нанесенным линиям. Пропил от основной части следует делать таким образом, чтобы он немного не доходил до линии разметки. Часть отхода аккуратно срезать ажурной пилой. Для того чтобы две детали плотно сидели между собой, необходимо вычистить углы резцом.

Когда два соединения готовы, то можно приступить к их стыковке. Необходимо помнить, что соединение собирается только один раз. Перед склеиванием деталей необходимо убедиться, что они сидят между собой плотно. Если есть какие-то неровности, то их перед склеиванием необходимо удалить.

Если все сидит плотно, то следует произвести следующие манипуляции:

• Две заготовки нужно помазать клеем, затем соединить между собой.
• Постукивая деревянным молотком, подогнать две детали. Излишки клея нужно удалить. Иначе после высыхания внешний вид будет испорчен.
• После высыхания место склеивания зачистки шлифмашинкой с двух сторон.
• Затем проверить угол, который должен составлять для твердой древесины 1/8, а для мягкой древесины — 1/6. Если угол получится слишком большой, то образуется короткое волокно, что может повлиять на прочность соединения.

Все эти пункты также относятся и к другим модификациям соединения. И их следует выполнять в той же последовательности.

Декоративная разновидность

Этот вид соединения используется в местах где нужна красота. Еще такое соединение подчеркивает искусство мастера. С целью придания декоративного вида используются тонкие перегородки. На конце заготовки аккуратно нанести линию разметки заплечников. Продолжить линию разметки на торец и пометить излишки. Во время вырезания шипов необходимо убрать отход так же, как и у сквозных соединений. Зачистку необходимо производить от концов к середине.

Перед закреплением заготовку необходимо помазать мелом для более жесткой фиксации. На торце нужно разметить расстояние между малыми перегородками, после чего продолжить все линии шипов до линии заплечников, необходимо не забывать про удаления излишка. Бо́льшую часть отхода можно убрать при помощи шипорезной наградки, а заплечники лучше всего подравнивать ажурной пилой. Для вырезания малых перегородок необходимо сильно прижать заготовку.

Медленными движениями вдоль волокон сделать поперечный пропил рядом с линией заплечников. Операции следует повторить. После проделанных манипуляций нанести клей и скрепить обе поверхности между собой.

Соединение со скосом

В некоторых случаях необходимо комбинировать два вида соединения. Глубина прореза в таких случаях зависит от профиля и фаски.

С помощью рейсмуса разметить линию заплечников с обеих сторон. На верхней кромке нанести линию скоса. В нижней части заготовки нужно отметить определенную глубину для фаски. Поперек торца и до линии заплечников прочертить линию. От первой отметки поставить еще одну линию длиной в 6 мм. С нижней кромкой проделать то же самое. На получившихся отметках разметить нужное количество шипов. Оставшийся излишек пометить.

Вырезать шипы лобзиком и подогнать мелкой наждачной бумагой. В этом варианте излишек временно оставляется. С двух сторон нанести линию заплечников. На верхней кромке сделать небольшую пометку линии скоса. На заготовку нанести разметку гнезд для шипов и отход скоса на нижнюю часть. После окончания манипуляций удалить все излишки.

Фальцевое соединение

Довольно часто используется при изготовлении столов и кресел. В нижней части ящика делается специальная выборка, которая называется «фальцам», в нее и вставляется дно ящика. Во время такого соединения в углах могут возникать зазоры, которые можно убрать путем смещения заплечника.

Разметка немного отличается от предыдущих версий. На боковых сторонах нужно нанести линию, по которой можно будет определить глубины фальца. Внутренняя сторона размечается при тех же параметрах рейсмуса. Ниже глубины фальца отметить 6 мм, а следующую отметку поставить от противоположного края. На получившихся отметках разметить нужное расположение шипов. Поперек кромки с фаской прочертить линию, но при этом она должна полностью соответствовать размеченному фальцу.

Разметка гнезд делается точно так же, как и в предыдущих вариантах, при помощи готовой заготовки с шипами и чертильных принадлежностей.

Еще одной вариацией этого соединения является соединение со скосом. В нем все соединение скрыто скосом, что добавляет красоты изделию. Перед сборкой заготовки нужно подогнать под нужную величину. Следует помнить, что гнезда необходимо делать вначале, а затем шипы. Разметка шипов проводится идентично другим вариантом, но с одним нюансом: между линией рейсмуса и внешним углом при помощи специальной чертилки и малки следует разметить скос на каждой из кромок.

Следует убедиться, что от линии заплечников до нахлеста не более 6 мм. На торце между начерченными линиями нужно разметить ширину и положение гнезд. Для удобства можно изготовить готовый трафарет из фанеры, прижать его к боковым стенкам и продолжить линию разметки, после чего все излишки убираются. Перед склеиванием двух соединений необходимо опробовать их. Если присутствуют дефекты, то убрать их стамеской и наждачной бумагой.

Наклонная стыковка

В основном применяется для габаритных деталей. По сложности оно находится на первом месте. Для того чтобы сделать шип-паз своими руками в этом виде соединения, понадобится намного больше времени. Сложность изготовления связана с особенностью соединения, в котором все кромки расположены под определенным углом. Перед разметкой доски нужно подогнать под одинаковую ширину. Чертеж к соединению ласточкин хвост довольно сильно облегчит поставленную задачу.

Чертеж следует начать с боковой проекции, а также необходимо нанести толщину и габариты. Что касается вертикальной проекции, то ее можно вычертить, как и боковую. Таким же способом спроектировать вид сбоку. На рисунке изображен чертеж ласточкиного хвоста, размеры которого являются определенным стандартом.

Следующим шагом будет отрезание детали по длине и ширине. На точку Х установить малку и перенести этот угол на внутреннюю сторону. Оставшиеся концы отпилить. Еще одну малку установить на угол У и разместить его на кромках. Теперь нужны направляющие линии, которые можно получить путем соединения отметок на кромке.

Аккуратно отстругать торцевой скос. На лицевой стороне следует разметить детали с шипами. По скошенным торцам нужно отмерить размер материала. К точке Х приложить малку и разметить линию по кромке деталей. Поставить 6-тимилиметровые зарубки с верхней и нижней кромки. Положение шипов можно рассчитать по этим отметкам.

Уклон шипов необходимо разметить на наклонном конце деталей. Для удобства можно воспользоваться малкой. При помощи трафарета и угольника разметить шипы. Оставшийся излишек пометить. При вырезании шипов необходимо опираться на ранее размеченные углы, после чего можно по готовой заготовке расчертить и вырезать гнезда.

Весь излишек по окончании работы аккуратно убирается. Если наклон по каким-то причинам не устраивает, то его можно подстругать после склейки или счистить шлифмашиной. В случае если приходится подбивать соединения киянкой, то нужно подложить кусок бруска, иначе могут остаться следы.

Ручной фрезер

Если постоянно приходится заниматься подобными соединениями и изготавливать их в больших количествах, то ручной способ не подойдет. Существуют стационарные станки и ручные фрезеры, которые с помощью специальной фрезы за один проход смогут сделать определенное количество шипов или «хвостов». Для еще большей экономии времени можно изготовить шаблоны. Для создания шипов и хвостов необходимо иметь фрезу шип-паз для ручного фрезера.

Перед фрезеровкой заготовку следует поставить вертикально для удобства. Перед этим нужно разметить количество хвостов. При фрезеровке будет образовываться отход, который с легкостью удаляется фрезером.

На рынке или в магазине можно приобрести шаблоны, с помощью которых дело пойдет еще быстрее. К верхней части заготовки нужно приложить и зафиксировать приспособление. Затем на фрезере выставить необходимую глубину реза. После фрезеровки все соединения получаются гладкими и практически не требуют подгонки.

Если предстоят столярные работы и необходимо крепкое и надежное соединение двух деталей, то оптимальным вариантом будет «ласточкин хвост». При наличии ручного фрезера даже новичок в столярном деле сможет сделать шипы и хвосты. К тому же после сборки такое соединение смотрится эстетично.

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря. Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы. В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Традиционно на Руси венцы сруба укладывались «в чашу», такое сцепление вырубалось топором. С появлением добротного столярного инструмента, сруб стали укладывать «в лапу», соединение имело прямоугольный шип. Дальнейшим усовершенствованием этого замка стало использование шипа «ласточкин хвост» с трапециевидным профилем.

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002. Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

• Соединение «в лапу»;
• Глухой «сковородень»;
• Открытый «сковородень»;
• Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Соединение «в лапу»

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца. Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях. Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги. Шаблон прикладывают к торцу и обрисовывают, границы пропилов намечают с помощью молотка и стамески. Пропилы делают ручной циркулярной пилой. Проще всего делать наклонные пропилы через 10-15 мм, обрезь отжать топором и подчистить стамеской.

Достоинством технологии является возможность работать с пиломатериалом естественной влажности, в этом случае шип делают с припуском в 5-7%. Припуск приведет к образованию зазоров между венцами, которые в процессе усадки устранятся естественным путем.

Недостатки и особенности соединения в ласточкин хвост:

• «Чистый угол» имеет сквозные щели, которые со временем могут расширяться;
• Сруб не имеет замкнутых венцов, на каждой стене кладка сдвинута на полбруса, конструкцию необходимо усиливать нагелями;
• Углы строения имеют непрезентабельный вид и не украшают фасад;
• Застройщик ограничен в выборе типоразмера пиломатериала.

По технологии сруб в ласточкин хвост строят загородные дома эконом-класса, бани и хозяйственные постройки, такое строительство малозатратное и доступно массовому застройщику.

Глухой сковородень

Такой способ в строительной практике позволяет в полной мере использовать преимущества трапециевидного крепления, особенностью является потайное Т-образное соединение паз-шип. Размер шипа не превышает полбруса и полностью утоплен в тело бруса. Угол дома, собранный по такой технологии, получил название «теплый угол». Замок обеспечивает надежное сцепление в венец без сквозных щелей, при обработке строительным герметиком создает полностью герметичное пространство. Таким же способом наращивают брус, если его длина меньше длины стены.

Запиливание профиля выполняют по чертежу с использованием циркулярной и обушковой пилы. Прямоугольную заготовку под шип и паз вырезают циркуляркой, заданную форму придают специальной ручной пилой. Для нарезки паза можно использовать ручную фрезу, рабочее место легко оборудовать самостоятельно.

Преимущества технологии крепления глухой «сковородень»:

• Улучшенная теплоизоляция строения;
• Можно использовать пиломатериал любых типоразмеров;
• Замок «спрятан», фасад приобретает привлекательный вид;
• При строительстве можно использовать брус с профилем меньшего размера;
• Обеспечивает экономное использование строительного материала.

Основной особенностью является повышенное требование к влажности древесины – пиломатериал должен иметь влажность не более 20%. Технология широко применяется производителями готовых домов «под ключ».

Открытый сковородень

Этот способ используют при сооружении внутренних перегородок из бруса, укладке лаг для пола и потолочных перекрытий. Паз выпиливается на всю ширину бруса. Замок напоминает соединение «в лапу» в Т-образном варианте и обеспечивает фиксацию конструкции в горизонтальной плоскости. Данное крепление отличается простотой, может быть вырезано циркулярной пилой и обработано стамеской.

Упрощенным вариантом замка сковороднь является профиль в форме прямоугольной трапеции, крепеж называют полусковороднем. Такое крепление разработано для более влажной древесины и пользуется популярностью у индивидуальных застройщиков.

Скрепление трапециевидной шпонкой

Дальнейшее развитие схема соединения в ласточкин хвост, получила в шпоночном скреплении. Шпонка в виде бабочки, образованной двумя трапециевидными формами, изготавливается из древесины твердых пород. Паз нарезают на современных фрезерных станках. У шпоночного соединения в ласточкин хвост размеры крепления минимизированы, но такая конструкция обеспечивает надежное крепление деревянных конструкций любой сложности, позволяет поставить производство изделий из дерева на поток.

Особенности шпоночной технологии:

• Требует точной обработки древесины с применением современной техники и приспособлений;
• Минимизирует расход ресурсов и материала;
• Сохраняет привлекательный вид текстуры древесины;
• Позволяет изготавливать деревянные конструкции любой сложности.

Скрепление шпонкой применяется производителями готовых деревянных домов из дорогостоящего клееного бруса и позволяет реализовать самые сложные проекты домов.

Заключение

Соединения бруса в ласточкин хвост в домостроении является надежным способом скрепления деревянных деталей. С появлением современного столярного инструмента эта технология стала доступной для массового применения. Такое крепление широко используется при оформлении интерьера и изготовлении малых архитектурных форм. В миниатюрном исполнении подобный крепеж применяется при производстве мебели.

50 примеров Соединения «Ласточкин хвост», типы и варианты применения. Фотообзор

В этой обзорной фото — галерее специалисты «Арсенал Мастера РУ» собрали фото и идеи Столярного соединения «Ласточкин хвост» — одного и самых популярных соединений для изготовления столов, стульев, ящиков, шкатулок и многих других изделий из дерева.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

Соединение «Ласточкин хвост» приобрело широкое распространение из-за своей прочности и красоты:





Содержание (быстрые ссылки вниз):

• Ящичное соединение «Ласточкин хвост»
• Соединение в шпунт «Ласточкин хвост»
• Каркасные соединения балок в «Ласточкин хвост»
• «Ласточкин хвост» в применении для скамьи, табуретки, стола
• Более сложные фигурные соединения
• Фигурная шпонка (планка) «бабочка»
• Японские соединения «Ласточкин хвост»



Классический «Ласточкин хвост» на угловом соединении ящичных боковин завораживает своей Красотой благодаря контрастным цветам покрытия на одном и том же материале. В сочетании с высокой прочностью соединения это дало широкое распространение данного вида соединения у краснодеревщиков.



Использование натуральных масел для окраски деревянных изделий позволяет тонировать даже самую сосну так, что она выглядит как дорогое дерево.





Игра на контрастах как на фото ниже:
сочетание пород разного дерева, разного цвета, и соединение «ласточкин хвост», выполненное с широкими шипами и узкими промежутками между ними, создает лучший визуальный эффект. Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!



Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!

Опытному Мастеру в этом помогают всего пять инструментов:

• рейсмус с точной регулировкой,

• стусло (шаблон), задающее угол шипу,

• обушковая пила — шиповка,

• стамеска для выравнивания паза

• и рубанок для окончательного торцевания шипов.

Посмотреть Набор иструментов для изготовления ящичных шипов «Ласточкин хвост» 1: Пила обушковая, Стамеска, Рубанок, Рейсмус, Шаблоны угловые
Посмотреть Комплект для изготовления ящичных соединений ​INCRA I-Box PROMO 2 : Фрезерный стол M-RT COMBO 4 плюс шипорезка I-BOX плюс приспособление для изготовления деревянных петель
КОМПЛЕКТ для изготовления шипового соединения:
Пила столярная обушковая классическая Dovetail 20tpi ПЛЮС Рейсмус Veritas 150 мм ПЛЮС Стамеска плоская NAREX PREMIUM 20 мм 05T0505-05N3631-811670-AM



Еще одно решение для изготовления ящичного соединения — с выступающими шипами с фаской. Такое решение добавляет объема



​Оригинальность этого решения в том, что все донца пазов лежат не на прямой, а на дуге. Поэтому выполняется данное соединение исключительно ручными инструментами.







Всегда красиво смотрится сочетание контрастных цветов, исполненных разными породами дерева! На фотографии ниже мы видим составное соединение «Ласточкин хвост», выполненное с дополнительным вставным третьим элементом.

Соединение выглядит сложным и дорогим.





Если придать внешним стенкам ящика радиусность (выпуклость), то сединение становится еще более интересным и красивым.

На фото ниже изображено неразборное ящичное соединение «Ласточкин хвост» на скругленном угле. Это соединение отличается от стандартного углового тем, что изначальная заготовка должна быть гораздо толще для обеспечения радиуса на угле. В дальнейшем снимается большой объем материала. Готовые изделия с таким соединением демонстрируют серьезный уровень Мастерства. Но при этом много материала «уходит  в мусор».

Видео изготовления закругленного угла с соединение ласточкин хвост:



Кроме открытого соединения «Ласточкин хвост» часто используется полуоткрытый «Ласточкин хвост» (не сквозной). Здесь шипы выступают частично только на одной боковине.



Поиграв с шириной шипа и его размером можно добиваться новых визуальных эффектов.

Угловое соединение, где фасадная доска имеет криволинейную поверхность может быть обыграно так:



Следующее соединение, где используется «Ласточкин хвост» — это соединение в шпунт — гребень.
Данное соединение раньше было распространено при изготовлении шкафов, буфетов и другой мебели .



Гребень и паз могут иметь отличную от трапеции форму:



Широкое распространение соединение «Ласточкин хвост» нашло и в плотницких работах при строительстве каркасных деревянных конструкций.
Такое соединение требует высокой точности изготовления:



Соединение нескольких сходящихся брусьев (стропил) почти всегда оказывается технически сложной задачей. Особенно если надо сделать соединение разъемным, но при этом прочным и надежным. В данном случае 8 балок (стропил) объединены в единую конструкцию с помощью соединения «ласточкин хвост». В таких конструкциях пазы и шипы изготавливаются с помощью ручного фрезера и шаблонов.
Любая крыша, имеющая в плане многогранный или круглый скат (к примеру крыша беседки или башни), может быть выполнена по данной схеме.

Сложное составное соединение, применяемое в деревянном каркасном и фахверковом домостроении. Врезка вертикального и горизонтального бруса в середине балки.





«Ласточкин хвост» в применении для скамьи, табуретки, стола

На фото ниже скамья из ели, пролежавшей на открытом воздухе 20 лет.
Увеличенный шип ласточкиного хвоста соединяет негабаритные ножки со скамьей, делая ее массивной и крепкой безо всякого клея и винтов:



Широкое распространение данное соединение получило при изготовлении верстаков:






Рамочные конструкции также могут соединяться на короткий, но широкий шип — Ласточкин хвост

На фото ниже оригинальное решение врезки ножек стола в столешницу.  ​И снова «Ласточкин хвост»! Но в совершенно другом исполнении: здесь шип состоит из двух симметричных деталей.
Оригинально, красиво и надежно.







А так изготавливается скрытое столярное соединение. После сборки самого соединения не видно:



Соединение Ласточкин хвост можно иногда найти и в самых неожиданных местах. К примеру, на перилах:





Разнообразные фигурные шипы можно делать с помощью фрезера и специального шипорезного приспособления — шипорезки

А вот такие соединения можно выполнить только со специальными шаблонами



при помощи шипорезного приспособления — шипорезки Leigh :







Шпонка может быть и угловая при соединении на ус:



Классическая «Бабочка»:



Мастер за работой (размечены места под «ласточкины хвосты»):

Обзор Изделия из слэбов: примеры, технологии обработки и инструменты для изготовления. Обновление 2020

Еще фото обеденных столов из слэбов дерева со контрастными вставками



На данный момент их существует большое множество в разных вариациях.
Здесь мастера проявляют свое воображение и творчество в полной мере.












​

Надеемся, эта статья будет Вам полезной!
У Вас есть интересные фото? Вы можете их прислать для размещения в этом обзоре (желательно с пояснением к фото и Ваши данными, как автора) через форму обратной связи или e-mail: [email protected].

Источники:  открытые источники в интернете, поисковые системы, соц-сети, фото и видео партнеров, коллег и покупателей.

Работаем профессионально,
Команда «Арсенал Мастера РУ»

Посмотреть  Весь ассортимент инструмента в Каталоге и  Что мы предлагаем для оснащения Мастерской

Все Полезные фотообзоры «Арсенал Мастера РУ»

Отзывы о 50+ примеров Соединения «Ласточкин хвост», типы и варианты применения.

Фотообзор

Отзывов пока не было. Вы можете оставить его первым

Как сделать соединение типа «ласточкин хвост» вручную

Последнее обновление: сб, 13 августа 2022 г. | Навыки Техники

СОЕДИНЕНИЕ «ЛАсточкин хвост»

IНачертите угол штифта типа «ласточкин хвост» и используйте его, чтобы установить угол на скользящем Т-образном скосе, который можно использовать для крепления штифтов на концах штыревых досок. Сделайте масштабный чертеж штифта типа «ласточкин хвост» и используйте его для установки скользящего Т-образного изгиба для разметки линий компоновки штифтов. Стандартный угол составляет 80°, что соответствует отношению наклона к глубине штифта 1:6.

2После склеивания кромок и обрезки носков по размеру начните работу с раскладки штифтов. Используйте рисунок с пометкой «Раскладка кеглей/высота», чтобы разместить кегли на конце доски с помощью штрафного и регулируемого угольника.

ДОПОЛНИТЕЛЬНО: Используйте приспособление для разметки ласточкина хвоста с фланцем, чтобы отметить штифты типа ласточкин хвост. Эти недорогие титры можно найти в большинстве деревообрабатывающих магазинов и каталогов. Они просты в использовании и дают стабильные результаты. Единственный реальный недостаток этих зажимных приспособлений заключается в том, что они не регулируются, а ласточкин хвост не является универсальным соединением.

3 Затем отметьте длину штифта с помощью калибра. Эта линия показывает, насколько глубоко нужно резать, так что пишите ее хорошо.

4 Наконец, перенесите линии, нарисованные на конце доски, на обе стороны доски с помощью пробного квадрата или комбинированного квадрата. Эти линии являются вашими направляющими, чтобы убедиться, что ваши разрезы прямые.

5Используйте пилу для шипов, также называемую пилой типа «ласточкин хвост», чтобы отрезать выступы штифтов. Разделите линии пилой, отдавая предпочтение стороне отходов. Разрежьте по намеченным линиям, но не режьте ниже линий, иначе разрез будет виден, когда соединение будет собрано.

Продолжение на следующей странице

Как сделать соединение типа «ласточкин хвост» вручную (продолжение)

/?sco Uwhe

J Установите зубилом re вдоль размеченной базовой линии, чтобы предотвратить разрыв, когда вы удаляете отходы вокруг штифтов. Чтобы обеспечить прямую начертанную линию, смочите деревянный брусок рядом с начерченной линией и используйте его в качестве направляющей для стамески.

7Осторожно вставьте долото в торцевую часть ненужной области между штифтами, чтобы древесные отходы аккуратно откололись в месте среза долота по базовой линии.

8Удалите отходы На половине площади, затем переверните доску и продолжайте удалять отходы с другой стороны. Скошенная поверхность долота должна быть обращена к концам ласточкиного хвоста, а плоская поверхность должна соприкасаться с направляющей доской. Когда все отходы будут удалены, аккуратно зачистите срезы напильником.

9 После того, как штифты будут вырезаны, разложите тали, положив штифтовую доску на лицевую сторону высокой доски и отметив профили штифтов. Используйте острый карандаш, чтобы отметки были верными. Также используйте разметочный шаблон, чтобы провести линию на лицевой стороне доски, устанавливая нижнюю линию для хвостов. Прежде чем делать какие-либо метки, убедитесь, что пин-борд и хвостовая пластина выровнены по краям.

nЗажмите доску в тисках и с помощью круглой пилы сделайте надрезы по намеченной линии. Удалите отходы между тайами с помощью острого чисэя, точно так же, как вы удаляли отходы с досок для булавок. Сделайте плечи доски для тайи, распилив вдоль базовой линии до первого тайи на каждом конце.

Нарисуйте прямые отрезки на конце задней доски, используя комбинированный угольник или пробный угольник. Линии резки должны совпадать с внешними метками, записанными с доски.

Подготовьтесь к сборке, вырезав деревянную планку по ширине сборки и заклеив ее малярной лентой. Нанесите клей на штифты и внутренние края хвостов шин, затем соберите соединения. Соединение должно быть достаточно плотным, чтобы по нему можно было постучать молотком. Используйте деревянный брусок между молотком и заготовкой, чтобы не повредить соединения или заготовку. Сместите заглушки от соединений типа «ласточкин хвост» и закрепите их (смещение позволяет зазору соединения, если оно немного глубоко надрезано, чтобы концы штифтов, выступающие за внешние поверхности задней панели, не мешали закрепке). Отшлифуйте или подпилите любые длинные штифты заподлицо с доской для тайи, где их можно отшлифовать или подпилить.

Деревянные столярные изделия

СОЕДИНЕНИЕ СОЕДИНЕНИЙ

Резка соединений на пазах с помощью шаблона

Соединения на пазах (иногда называемых муфтовыми соединениями) обычно изготавливаются на настольной пиле с набором пазовых полотен и приспособлением — вспомогательной доской, привинчиваемой или зажимаемой к угловой манометр. При соединении деталей одинаковой толщины лучше всего подходит шиповое соединение, поскольку оно прочное и эффективное. Подобно ласточкиному хвосту, соединение пальца видно после того, как оно собрано — плюс, если вы любите хвастаться своей работой (а какой столяр не любит?). В отличие от штифтов типа «ласточкин хвост», штифты для пальцевых соединений прямые, поэтому их легче сделать, чем штифты типа «ласточкин хвост», хотя они не такие прочные.

Чтобы сделать точные коробчатые соединения, сначала выполните продольную и поперечную резку деталей по размеру. Вырежьте несколько тестовых прорезей в отходах с помощью набора лезвий для паза и проверьте посадку фактической заготовки в прорези. Заготовка должна плотно прилегать к поверхности, без необходимости ее забивать.

СОЕДИНЕНИЕ СОЕДИНЕНИЕМ

, ТАКЖЕ ИЗВЕСТНОЕ КАК СОЕДИНЕНИЕ С КОРОБКОЙ, соединение на пальце является хорошим выбором для соединения двух заготовок одинаковой толщины. Сопрягаемые доски в соединении идентичны, за исключением того, что надрезы смещены на толщину одного надреза на одной из досок. Настольная пила с зажимным приспособлением может использоваться для резки пальцевых соединений. Вы также можете использовать фрезерный станок (можно купить специальные формирователи сращенных суставов) или радиально-консольную пилу с вращением биады в горизонтальной плоскости.

2 Установите вспомогательную направляющую на место, переместив ее на расстояние, равное толщине qf одного штифта, до внешнего края комплекта биады. Замените демпфер или привинтите направляющую к угловому упору.

Илнстаии дадо-сделанный набор и игольная пластина В вашем столе пила. Установите ширину резания набора пазов, равную толщине обрезаемых штифтов. Поднимите набор биадов, чтобы вырезать штифты на полную глубину. Прикрепите вспомогательную доску ограждения к угловому упору настольной пилы. Доска должна быть около 6 дюймов в ширину и не менее 18 дюймов в длину. Сделайте проход вспомогательного ограждения поверх Made, затем отрежьте полосу твердой древесины, чтобы использовать ее в качестве булавки, чтобы вставить ее в сиот, и вставьте ее в прорезь ограждения.

3После того, как распорка штифта вставлена ​​в упор, а упор установлен на место, приложите первую заготовку к полосе и сделайте первый проход. Если вы можете удерживать заготовку вручную или прижимать ее, чтобы сделать разрез. После того, как заготовка и упор выровняются по диагонали, выключите пилу и отсоедините заготовку.

5Чтобы вырезать стыки в сопрягаемых досках, наденьте последний паз, который вы сделали в первой детали, на штифт, затем приложите сопрягаемую деталь к первой детали, создав смещение в один паз. Сделайте первый проход по сопрягаемой детали. Теперь снимите первую деталь, прижмите выемку на сопрягаемой детали к штифту и сделайте второй проход. Продолжайте, пока все стыки не будут разрезаны на одном конце, затем сложите доску встык и повторите.

4 Переместите заготовку, разместив только что отрезанный участок над местом для штифта, затем сделайте следующий надрез. Продолжайте таким образом, пока все стыки в этой доске не будут прорезаны. Переверните доску встык и таким же образом отрежьте пальцы на другом конце доски.

6 Когда все соединения прорезаны, детали готовы к сборке. Проклейте стыки и закрепите их вместе с помощью деревянной рейки, смещенной от стыков, чтобы стыки не сомкнулись.

Шип

Врезной

ВРЕЗНОЕ И ШИПОВОЕ СОЕДИНЕНИЕ — одно из самых простых и прочных деревянных соединений. Он состоит из узкого шипа, вырезанного на конце одной сопрягаемой заготовки, который входит в пазовое отверстие на другой сопрягаемой заготовке. Стык можно просто склеить или усилить дюбелями или клиньями.

ШИПОВОЕ СОЕДИНЕНИЕ

ШИПОВОЕ СОЕДИНЕНИЕ

Изготовление шипо-пазового соединения

Шиповидное соединение является одним из самых прочных соединений по одной простой причине: шип) фактически является частью заготовки. Помимо своей большой прочности, врезные шиповидные соединения исключительно универсальны. Поскольку вы разрезаете, части сустава сами вы. может дать им практически любой размер или конфигурацию, которую вы хотите. Вы также можете усилить их любым из нескольких способов (если хотите их усилить). В этой книге вы найдете множество вариаций основного соединения «врезной шип»,

Продолжить чтение здесь: Резка пазов

Была ли эта статья полезной?

Соединение типа «ласточкин хвост»

Соединение типа «ласточкин хвост»

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ИНДЕКСНУЮ СТРАНИЦУ

СОЕДИНЕНИЯ «ЛАсточкин Хвост»

В. Райан 2002 — 2022



PDF-ФАЙЛ — СОЕДИНЕНИЯ «ЛАСТОЧИНСКИЙ ХВОС» — УЧЕБНОЕ УПРАЖНЕНИЕ
PDF-ФАЙЛ — СОЕДИНЕНИЯ В НАХОДКУ «ЛАСТОЧИЙ ХВОС» — УЧЕБНОЕ УПРАЖНЕНИЕ
СОЕДИНЕНИЕ «ЛАсточкин Хвост» очень прочное из-за форма хвостов и булавок. Это затрудняет тягу соединение врозь и практически невозможно при добавлении клея. Этот тип стыка используется в конструкциях ящиков, таких как ящики, шкатулки для драгоценностей, шкафы и другие предметы мебели, где требуется прочность. это сложный сустав, который требует практики. Существуют различные типы соединение «ласточкин хвост», а при аккуратном разрезе они очень впечатляющие и привлекательный.
СКВОЗНОЕ СОЕДИНЕНИЕ «ЛАсточкин Хвост» — ВИД В СБОРЕ
Угол / наклон хвоста (ласточкин хвост) должен быть 1:8 для лиственных пород и 1:6 для хвойных пород. Ласточкины хвосты разнесены по обычным размерам.
СОЕДИНЕНИЕ «ЛАсточкин Хвост» — ВИД В СБОРЕ
Чтобы упростить эту задачу, можно использовать шаблон типа «ласточкин хвост» (иногда называемый трафаретом типа «ласточкин хвост») при разметке этого соединения. Примеры показаны ниже.
ПРИМЕР ПРОСТОЙ СОЕДИНЕНИЕ «ЛАСТОЧНЫЙ ХВОС» КАК ЧАСТЬ КОРОБНОЙ КОНСТРУКЦИИ
Соединение внахлестку «ласточкин хвост» Этот тип соединения типа «ласточкин хвост» часто используется для ящиков. где стык виден только с одной стороны. Соединение очень крепкое как и все соединения типа «ласточкин хвост». Этот тип соединения иногда используется в качестве соединение для книжных шкафов и шкафов.
СБОРОЧНЫЙ ВИД
ВИД В СБОРЕ
PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ВЕРСИЮ УПРАЖНЕНИЯ ДЛЯ ПЕЧАТИ ПОКАЗАНО НИЖЕ
Нарисуйте соединение, которое может использоваться для кабинета. Соединение должно быть постоянным.
НАЖМИТЕ ЗДЕСЬ ДЛЯ ПРОЧНОСТИ ИНДЕКС МАТЕРИАЛОВ СТРАНИЦА

Основы столярного дела: как сделать соединение типа «ласточкин хвост»

По какой-то причине многие столяры считают, что изготовление ласточкина хвоста — это вершина их карьеры. Хотя эта практика преподается в первом классе средней школы. Когда я думаю о своем первом соединении типа «ласточкин хвост», я не могу говорить о создании чего-то высокохудожественного. Скорее это был хорошо связанный косяк.

Потом парочку обрезаешь, они выглядят презентабельно, и начинаешь думать, что это высший возможный успех в их производстве соединений типа «ласточкин хвост».

Это правда, что ласточкин хвост сделать сложно, но все, что нужно, это пару ударов по стыку, и даже новичок будет доволен результатом. Просто взгляните на то, что делают японцы, и вы будете поражены тем, на что они способны за границей.

Необходимые инструменты:
1 Регулируемый скос.0103
4 IGM Fachmann M970 Jack Plane
5 Silky Woodboy Dozuki Hand Folding Saw
6  IGM Fachmann Carpenters Mallet
7 IGM Fachmann Double Marking Gauge
8 Marking Knife
9 Стальная линейка 300 мм


В следующих статьях мы рассмотрим, как правильно выполнить соединение типа «ласточкин хвост». Ласточкин хвост используется для соединения двух кусков дерева. Красота заключается в прочности соединения и его устойчивости к механическому натяжению в одном направлении, , что делает его идеальным для производства ящиков.

Предпосылкой для точной работы является правильная подготовка древесины. Каждая деталь должна быть точно выровнена и все края должны быть точно под прямым углом.

Во-первых, давайте отметим линию, обозначающую глубину шва. Линия должна быть отмечена немного дальше от края, так как необходимо учитывать толщину древесины, это создаст небольшой нахлест при завершении соединения.

Второй шаг — разметить два полуштифта по краям. Штифты — это кусочки дерева между хвостами, и, очевидно, есть две полуштифта, по одному с каждой стороны. Штифты — это кусочки дерева между хвостами, и, очевидно, есть две полуштифта, по одному с каждой стороны. Общее правило состоит в том, что они измеряют половину толщины древесины плюс около 1 мм по линии плеча. Таким образом, эти две точки шила находятся на расстоянии 7 мм от каждого края.

Эти две точки, обозначающие углы полуштифтов, теперь преобразованы в наклон 1:8 с каждой стороны. Я хочу сделать два ласточкиных хвоста, то есть мне нужно разделить заготовку посередине и отметить пространство между ласточкиными хвостами. Здравый смысл заключается в том, что на каждые 25 мм или около того по ширине должен быть примерно один ласточкин хвост. Это не написано на каменной табличке и даже не отлито в бетоне, поэтому столяр должен использовать свое суждение, чтобы решить, сколько нужно. Древесина здесь имеет ширину 66 мм.

На последнем шаге разметки мы проведем прямую линию по краю квадратом. С помощью угольника проводим на поверхности линии с наклоном 1:8. Будьте точны, лучше перестраховаться, чем потом сожалеть. Отметьте детали, которые мы будем вырезать.

Теперь пришло время сделать опилки. Точность обязательна, режьте точно и закончите рез немного выше линии глубины. Если у вас возникнут трудности, потренируйтесь заранее на запасном куске дерева.

После удаления штифтов пришло время очистить разрез и сгладить края. Используйте очень острую стамеску и молоток, другие недостатки можно устранить небольшой пилой. Вы также можете очистить поверхность с помощью копровой пилы, но обязательно оставьте 1 мм древесины, которую можно удалить с помощью стамески.

Используйте небольшой нож для очистки. Маркировочный нож работает очень хорошо. Эти ножи хрупкие и имеют свойство ломаться, поэтому работайте осторожно. Вы также можете использовать узкую стамеску.

Теперь пришло время нарисовать штифты на краю второго куска дерева. Зажмите кусок на высоте плоскости и используйте его в качестве опоры. Поместите вырезанную деталь на ребро и на плоскость. Используйте карандаш или маленький нож, чтобы перерисовать булавки.

Проведите прямую линию от перерисованных ласточкиных хвостов до отмеченной глубины. Теперь мы подготовили разрез.

Итак, снова делаем опилки. Точность обязательна, режьте точно и закончите рез чуть выше линии глубины. Чтобы разрез был аккуратным, перерисуйте прямые линии и на обратной стороне заготовки.

Теперь пришло время очистить разрез. Опять же, используйте долото и молоток.

С помощью молотка сбейте соединение. Шарнир должен сидеть идеально, без применения силы.
Линии прорисовки будут видны, однако их можно удалить просто абразивом. Небольшой острый рубанок удалит любые неровности.

Теперь вы знаете, как сделать ласточкин хвост своими руками. Инструкции те же, что и при изготовлении коробки. Если вы хотите быть более уверенным, делая ласточкин хвост, регулярно практикуйтесь.
