Стропильная ферма это: Стропильные фермы: что это? — Каркас-Комплект

Схема и форма фермы определяется проектом здания, хоть строительство домов происходит по одной схеме нужно учитывать некоторые вопросы:

• наклон кровли;
• каким способом будет соединяться конструкция;
• чем будет покрываться крыша;
• присутствует ли в строении потолочное перекрытие между этажами и чердаком.

Если кровля будет плоской и покрываться легким строительным материалом, заказывают и возводят заводскую прямоугольную или ферму трапецию.

Массивные треугольные фермы, высчитываются по количеству и устанавливаются на кровлю с крутым скатом, форма выдерживает тяжелый покрывной материал.

Треугольная форма используется для строительства жилого помещения, а остальные для технических и подсобных помещений.

От протяженности основания крыши будет зависеть в каком направлении раскладывать стропилы. Чтобы определить, какая форма подойдет нужно учитывать присутствуют ли дополнительные опоры, которые состоят из внутренней стены. Если конструкция отсутствует, а протяженность не превышает шесть метров, то подойдет простая ферма, устанавливается на внешнюю стену.

Если протяженность пролетов больше шести метров, тогда нужна опора, которая устанавливается в центре стропила. В дополнение нужно смонтировать подкосы и затяжку, которая закрепляет стропильные балки. Так создается надежное перекрытие по основанию чердака, по нему можно ходить не бояться, что конструкция не выдержит веса.

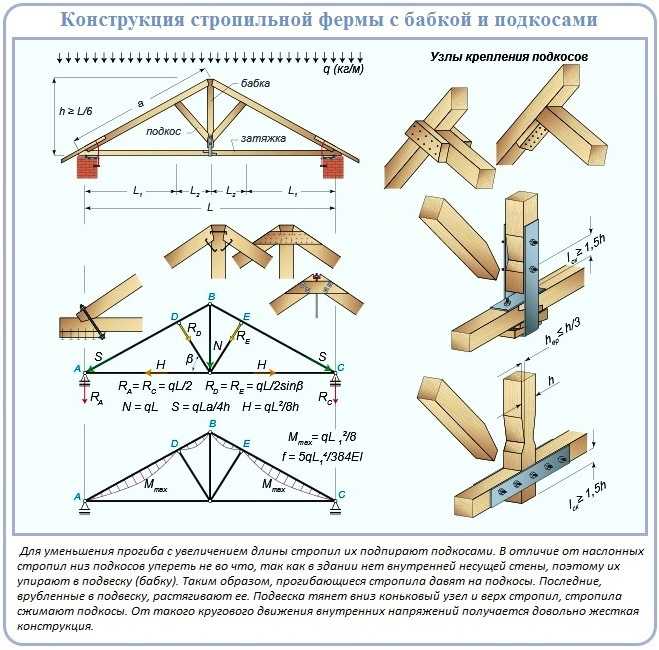

Ригельные элементы в стропильных фермах используют для прочных стен. Кроме, того, их связывают перекрытием, для этого используют балки или доски. Без конструкции будет возникать изгиб в стропильном каркасе в местах закрепления ригеля.

Стропила опираются на установленное перекрытие, а не на стену. Это обеспечивает равномерное распределение нагрузки, стена не перегружается стропильной ногой.

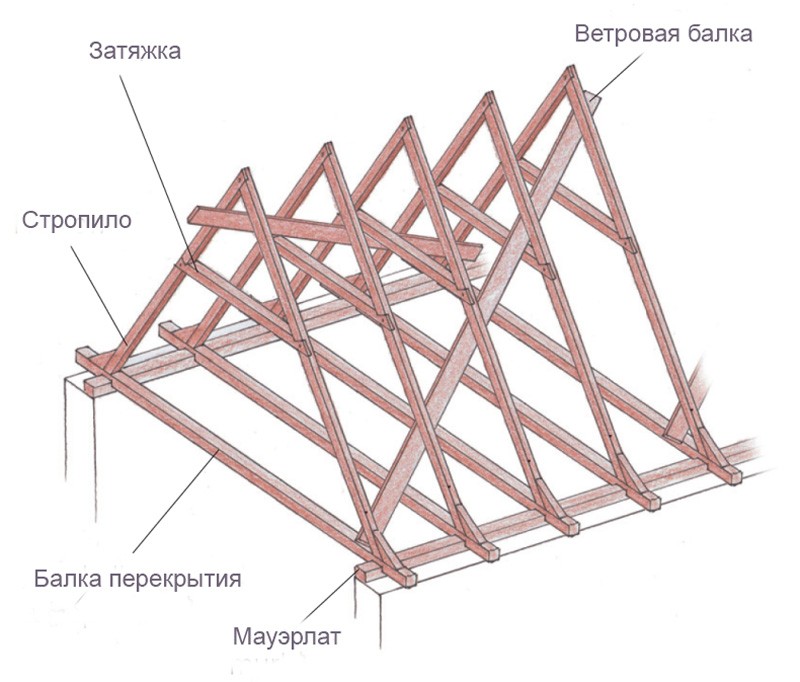

Перекрытие под ферму называют мауэрлат, материал не используют, если крыша устанавливается на дом с деревянными стенами, они не выдержат нагрузку. А если стена кирпичная подстропильная ферма необходима, тяжесть равномерно распределяется на несущую конструкцию.

Если нужен более прочный материал, используют металлические фермы, способные выдержать нагрузку, кровельного покрытия.

Стропильные конструкции состоят из узловых элементов, это слабые места фермы. При сборке, в узлах не должно быть промежутков, строительный материал будет недостаточно жестким и прочным. К узловым местам относят:

• опора стропильных ног на мауэрлаты;
• крепление дополнительного усиливающего элемента;
• если стропила удлиняли, место соединения.

Соединяют стропила скользящим или жестким узлом, но дерево расширяется или сжимается от попадания влаги или солнечного света. Наличие в месте крепления жесткого узла может вызвать деформацию конструкции.

Чтобы этого не произошло, материал обрабатывается водоотталкивающим средством и для изготовления деревянных ферм в расчет берут качественную древесину.

Несущая конструкция здания принимает на себя всю нагрузку, которая распределяется по крыше. Поэтому так важно учитывать материал стен и не использовать тяжелые перекрытия для кровли при слабых стенах.

Вывод

Стропильная конструкция нужна, чтобы обеспечить кровле надежность и прочность:

• ферма в строительстве металлическая или деревянная защищает крышу от дождей, солнца, ветра и морозов;
• тип материала следует выбирать исходя из устойчивости основания здания, фундамента и стен;
• фермы передают нагрузку на стены;
• классификация происходит по поясу, форме конструкции, статистическим схемам и типам обрешетки;
• ферма бывает треугольной, прямоугольной, в виде трапеции и параллельным поясом;
• в составе стропила бывает металл, дерево или стеклопластик;
• ферма будет устойчивее, если организовать дополнительные связки;
• при монтаже здания и перекрытия рассчитывается возможная нагрузка.

Стропильные фермы металлические: расчет конструкции, изготовление

• Конструкция из металла
• Виды: по поясам и решеткам
• Расчет треугольной фермы и его особенности
• Что же лежит в основе расчетов треугольной фермы: пример
• Изготовление и соединение элементов
• Некоторые правила устройства

Фермы – это элементы конструкций, которые, восприняв нагрузку в пролете, передают ее на опоры. Стропильные фермы металлические имеют вид решетчатой сквозной конструкции, выполненной из прямоугольных стержней, «собранных» друг с другом в узлы. Выбор их конструкции для конкретной крыши определяет расположение чердачного перекрытия, уклон кровли и необходимая длина пролета.

Стропильные фермы металлические в основном изготавливают из стальных профилей, чаще из уголка. Для более тяжелых конструкций профиль имеет тавровое или двутавровое сечение, а для гидротехнических сооружений – круглое, профильная труба. Стальная стропильная ферма широко используется в конструкциях для покрытия и перекрытия зданий, чаще с шириной пролетов больше 24 м.

Конструкция из металла ↑

Прочность и жесткость этих элементов несущей конструкции обеспечивает их форма. Классический вариант металлической фермы состоит из прутьев – два параллельных и еще между ними, сваренные зигзагообразно. Благодаря такой компоновке даже при относительно малом расходе материала сопротивляемость конструкции из металла повышается.

Основные конструктивные элементы:

• пояса, верхний и нижний,образующие контур;
• решетка, собранная из раскосов и стоек.

Узловое соединение элементов выполняют непосредственным примыканием одного к другому. Стержни решетки фиксируют к поясам либо сваркой, либо посредством фасонных элементов. Помимо стропильных могут быть и подстропильные. Их используют как опоры для несущих конструкций и перекрытий, если расстояние между колоннами превышает шаг балок или у колонн неодинаковый шаг.

Виды: по поясам и решеткам ↑




Их классифицируют по геометрии поясов и типу решетки.

По очертанию пояса

• с параллельными поясами – имеют достаточно конструктивных преимуществ. Наибольшая повторяемость деталей, связанная с равными длинами стержней для поясов и решетки, одной и той же схемой узлов, минимальным количеством стыков поясов, позволяет унифицировать конструкции, что дает возможность индустриализации их производства. Они оптимальны для мягких кровель.
• трапецеидальные (односкатные) – в сопряжении с колоннами дает возможность устраивать жесткие узлы рам, повышающих жесткость здания. В середине пролета на решетке этих ферм нет длинных стержней. Для них не требуются большие уклоны.
• полигональные – подходят для тяжелых строений, используемых для больших пролетов, при этом они дают существенную экономию стали. Полигональное очертание для легких вариантов нерационально, поскольку получение незначительно экономии несоизмеримо с усложнением конструкции.
• треугольные – обычно их используют для крутых крыш или, исходя из условий эксплуатации здания или вида кровельного материала. Хотя они просты в исполнении, однако имеют определенные конструктивные недостатки, скажем, сложность острого опорного узла, повышенный расход материалов при изготовлении слишком длинных стержней в центральной части решетки. Использование треугольных систем в ряде случаев обязательно, например, в строениях, где необходимо обеспечить с одной стороны значительный и равномерный приток естественного света.

Системы решетки

• треугольная – самая эффективная в случае параллельных поясов и трапецеидального очертания, возможно их использование в системе с треугольным очертанием;
• раскосная – раскосы, самые длинные элементы, должны быть растянутыми, стойки же, наоборот, сжатыми. Такая решетка по сравнению с треугольной более трудоемка и имеет больший расход материала;
• специальные – шпренгельные, крестовые и другие.

Расчет треугольной фермы и его особенности ↑

При расчете учитываются требования СНиП  по «Стальным конструкциям» и «Нагрузкам и воздействиям». Грамотно рассчитать стропильные системы из металла можно только при наличии специальных знаний. При этом учитываются многочисленные факторы, поэтому проектировщики, как правило, обращаются при расчетах к помощи специальных программ.

Что же лежит в основе расчетов треугольной фермы: пример ↑

Фермы находятся под постоянным воздействием таких нагрузок, как вес кровли, фонарей, подвесных водосточных систем, вентиляторов, собственный вес несущей конструкции и других. К временным нагрузкам относят давление ветра, снега, вес людей, находящихся на крыше, подвесного транспорта.

На заметку

Ветровую нагрузку учитывают при уклоне фермы, начиная с 30⁰.

Принимаются во внимание также особые или периодические нагрузки, типа сейсмических, урагана и т. д.

Пример расчета в программе SCAD

Изготовление и соединение элементов ↑

• Сборка. Собирают их поэтапно из деталей на прихватках.
• Связку поясов производят, используя один или два спаренных уголка:
• верхние пояса изготавливают из неравнобоких двух уголков, имеющих тавровое сечение, стыковку проводят по меньшим сторонам;
• для нижних поясов используют, соответственно, равнобокие уголки.
• Если элемент большой длины, применяют соединительные и накладные пластины. В случае нагрузок, образованных в границах ее панелей, используются парные швеллеры.
• Угол установки раскосов – 45°, а стоек – 90°. Для их изготовления применяют равнобокие уголки, скрепляя элементы посредством пластин. Уголки в сечении либо крестообразное, либо тавровые.
• Полностью сварные системы изготавливают с использованием тавр.
• Сварка. Когда сборка на прихватках закончена вручную или полуавтоматическим способом выполняют сварочные работы, после чего каждый шов зачищают.
• Окраска. В стропильной конструкции на завершающем этапе сверлят отверстия и покрывают ее антикоррозийными составами.

На заметку

Большое распространение в индивидуальном строительстве получили фермы, выполненные из профильных труб. У них значительно меньший вес, и собирают их прямо на площадке, используя сварку.

Некоторые правила устройства ↑




Вид и конструкция металлических стропил во многом зависит от уклона кровли. Рассмотрим связь между уклоном кровли и устройством стропильных систем:

• 6–15° – ферма трапециевидной формы, высота 1/7– 1/9 ее длины. Для обустройства чердака либо ее стены должны иметь соответствующую высоту, либо проектируемая крыша должна иметь переломы у опор. Размер панелей нижнего и верхнего пояса должен быть одинаковым. Для облегчения используют решетку.
• 15–22°– высота конструкции из металла равна 1/7 длины, нижний пояс должен быть ломаным – это позволяет снизить вес по сравнению с обычной треугольной порядка 30%. При этом один пролет по длине не должен превышать 20 м.
• 22–30° – система треугольной формы, высота 1/3 длины. Поскольку вес ее получается относительно небольшим, опорой могут служить наружные стены, возведенные на небольшую высоту.
• При длине пролета в 14-20 м, в каждой ее половине должно быть четное количество панелей длиной 1,5-2,5 м. Оптимальным для такой длины считается восемь панелей.
• Если длина пролета больше (20–35 м) используют фермы Полонсо, две треугольные, соединенные затяжками. В этом случае длинные раскосы центральных панелей можно убрать и уменьшить тем самым вес. Верхний пояс разделяют в этом случае на 12-16 панелей по 2,0–2,75 м в длину.

  Серия 1. 263.2-4. Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков. Чертежи КМ (7,1 MiB, 6 099 hits)

Описание

Наименование документа:	Серия 1.263.2-4
Тип документа:	Серия
Статус документа:	Действует
Название:	Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков. Чертежи КМ
Краткое содержание:	1.263-2-4.1КМ-1-3 Техническое описание 1.263-2-4.1КМ-4 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки 1.263-2-4.1КМ-5 Схемы расположения ферм пролетом 18 м и связей 1.263-2-4.1КМ-6 Схемы расположения ферм пролетом 21 м и связей 1.263-2-4.1КМ-7 Схемы расположения ферм пролетом 24 м и связей 1.263-2-4.1КМ-8 Схема ферм с маркировкой элементов 1. 263-2-4.1КМ-9 Сортамент ферм пролетом L=18 м и Н=1,2 м 1.263-2-4.1КМ-10 Сортамент ферм пролетом L=18 м и Н=1,8 м 1.263-2-4.1КМ-11 Сортамент ферм пролетом L=21 м и Н=1,8 м 1.263-2-4.1КМ-12 Сортамент ферм пролетом L=24 м и Н=1,8 м 1.263-2-4.1КМ-13 Схемы вертикальных связей В-1,В-2 1.263-2-4.1КМ-14 Узел 1 1.263-2-4.1КМ-15 Узел 2,3 1.263-2-4.1КМ-16 Узел 4 1.263-2-4.1КМ-17 Узел 5 1.263-2-4.1КМ-18 Узел 6 1.263-2-4.1КМ-19 Узел 7 1.263-2-4.1КМ-20 Узел 8 1.263-2-4.1КМ-21 Узел 9 1.263-2-4.1КМ-22 Узел 10 1.263-2-4.1КМ-23 Узел 11 1.263-2-4.1КМ-24 Узел 12-15 1.263-2-4.1КМ-25 Указание по расчету сварных швов узлов ферм 1.263-2-4.1КМ-26 Разметка отверстий по верхним поясам ферм для крепления связей 1.263-2-4.1КМ-27 Схема раскладки железобетонных плит и детали их приварки к поясам ферм 1.263-2-4.1КМ-28 Спецификация стали ферм пролетом 18 м 1.263-2-4.1КМ-29 Спецификация стали ферм пролетом 21 м 1. 263-2-4.1КМ-30 Спецификация стали ферм пролетом 24 м
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.12.2013
Дата введение:	01.12.1982
Доступно сейчас для просмотра:	100% текста. Полная версия документа.
Организации:	Разработан: ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя Утвержден: Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 13.10.1982

  Серия 1.263.2-4. Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ (8,8 MiB, 3 370 hits)

Описание

Наименование документа:	Серия 1.263.2-4
Тип документа:	Серия
Статус документа:	Действует
Название:	Выпуск 2. Фермы пролетом 27, 30 и 36 м из прокатных уголков. Чертежи КМ
Краткое содержание:	1.263-2-4.2КМ-1.1-1.3 Техническое описание 1.263-2-4.2КМ-2 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки 1.263-2-4.2КМ-3 Схема расположения ферм пролетом 27 м и связей 1.263-2-4.2КМ-4 Схема расположения ферм пролетом 30 м и связей 1.263-2-4.2КМ-5 Схема расположения ферм пролетом 36 м и связей 1.263-2-4.2КМ-6 Схемы ферм с маркировкой элементов 1.263-2-4.2КМ-7 Сортамент ферм пролетом L=27 м; Н=1,8 м 1.263-2-4.2КМ-8 Сортамент ферм пролетом L=27 м; Н=2,1 м 1.263-2-4.2КМ-9 Сортамент ферм пролетом L=30 м; Н=1,8 м 1.263-2-4.2КМ-10 Сортамент ферм пролетом L=30 м; Н=2,1 м 1.263-2-4.2КМ-11 Сортамент ферм пролетом L=36 м; Н=2,1 м 1.263-2-4.2КМ-12 Сортамент ферм пролетом L=36 м; Н=2,4 м 1.263-2-4.2КМ-13 Схемы вертикальных связей В-1,В-2;В-3 1.263-2-4.2КМ-14 Узел 1 1. 263-2-4.2КМ-15 Узел 2,3 1.263-2-4.2КМ-16 Узел 4 1.263-2-4.2КМ-17 Узел 5 1.263-2-4.2КМ-18 Узел 6 1.263-2-4.2КМ-19 Узел 7 1.263-2-4.2КМ-20 Узел 8 1.263-2-4.2КМ-21 Узел 9 1.263-2-4.2КМ-22 Узел 10-13 1.263-2-4.2КМ-23 Указание по расчету сварных швов в узлах ферм 1.263-2-4.2КМ-24 Разметка отверстий по верхним поясам ферм для крепления связей 1.263-2-4.2КМ-25 Схема раскладки железобетонных плит и детали их приварки к поясам ферм 1.263-2-4.2КМ-26 Спецификация стали ферм пролетом L=27 м;Н=1,8 м 1.263-2-4.2КМ-27 Спецификация стали ферм пролетом L=27 м;Н=2,1 м 1.263-2-4.2КМ-28 Спецификация стали ферм пролетом L=30 м;Н=1,8 м 1.263-2-4.2КМ-29 Спецификация стали ферм пролетом L=30 м;Н=2,1 м 1.263-2-4.2КМ-30 Спецификация стали ферм пролетом L=36 м;Н=2,1 м 1.263-2-4.2КМ-31 Спецификация стали ферм пролетом L=36 м;Н=2,4 м
Дата добавления в базу:	01. 09.2013
Дата актуализации:	01.12.2013
Дата введение:	01.03.1983
Доступно сейчас для просмотра:	100% текста. Полная версия документа.
Организации:	Разработан: ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя Принят: МАДИ Минвуза СССР (Московский автомобильно-дорожный институт) Принят: Президент Российской Федерации Принят: ЦИТП Госстроя СССР Утвержден: Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 04.01.1983

  Серия 1.263.2-4. Выпуск 3. Фермы пролетом 18, 21, 24, 27, 30 и 36 м из прокатных уголков под облегченную кровлю (11,6 MiB, 3 059 hits)

Описание

Наименование документа:	Серия 1.263.2-4
Тип документа:	Серия
Статус документа:	Действует
Название:	Выпуск 3. Фермы пролетом 18, 21, 24, 27, 30 и 36 м из прокатных уголков под облегченную кровлю. Чертежи КМ
Краткое содержание:	1.263-2-4.3КМ-1.1-1.4 Техническое описание 1.263-2-4.1КМ-2 Схемы ферм с маркировкой узлов. Разбивка ферм на отправочные марки 1.263-2-4.1КМ-3 Схема расположения ферм пролетом 18 м, прогонов и связей 1.263-2-4.1КМ-4 Схема расположения ферм пролетом 21 м, прогонов и связей 1.263-2-4.1КМ-5 Схемы расположения ферм пролетом 24 м, прогонов и связей 1.263-2-4.1КМ-6 Схемы расположения ферм пролетом 27 м, прогонов и связей 1.263-2-4.1КМ-7 Схемы расположения ферм пролетом 30 м, прогонов и связей 1.263-2-4.1КМ-8 Схемы расположения ферм пролетом 36 м, прогонов и связей 1.263-2-4.1КМ-9 Схема ферм с маркировкой элементов 1.263-2-4.1КМ-10 Сортамент ферм пролетом L=18 м; Н=1,2 м 1.263-2-4.1КМ-11 Сортамент ферм пролетом L=18 м; Н=1,8 м 1.263-2-4.1КМ-12 Сортамент ферм пролетом L=21 м; Н=1,8 м 1. 263-2-4.1КМ-13 Сортамент ферм пролетом L=24 м; Н=1,8 м 1.263-2-4.1КМ-14 Сортамент ферм пролетом L=27 м; Н=1,8 м 1.263-2-4.1КМ-15 Сортамент ферм пролетом L=27 м; Н=2,1 м 1.263-2-4.1КМ-16 Сортамент ферм пролетом L=30 м; Н=1,8 м 1.263-2-4.1КМ-17 Сортамент ферм пролетом L=30 м; Н=2,1 м 1.263-2-4.1КМ-18 Сортамент ферм пролетом L=36 м; Н=2,1 м 1.263-2-4.1КМ-19 Сортамент ферм пролетом L=36 м; Н=2,4 м 1.263-2-4.1КМ-20 Схемы вертикальных связей В-1…В-4 1.263-2-4.1КМ-21 Узел 1 1.263-2-4.1КМ-22 Узел 2,3 1.263-2-4.1КМ-23 Узел 4 1.263-2-4.1КМ-24 Узел 5 1.263-2-4.1КМ-25 Узел 6 1.263-2-4.1КМ-26 Узел 7 1.263-2-4.1КМ-27 Узел 8 1.263-2-4.1КМ-28 Узел 9 1.263-2-4.1КМ-29 Узел 10 1.263-2-4.1КМ-30 Узел 11 1.263-2-4.1КМ-31 Узел 12-15 1.263-2-4.1КМ-32 Указание по расчету сварных швов узлов ферм 1.263-2-4.1КМ-33 Разметка отверстий по верхним поясам ферм L=18-24 м для крепления связей 1. 263-2-4.1КМ-34 Разметка отверстий по верхним поясам ферм L=27-36 м для крепления связей 1.263-2-4.1КМ-35 Таблицы для выбора марок прогонов и профиля размеров настила 1.263-2-4.1КМ-36 Спецификация стали ферм пролетом L=18 м;Н=1,2 м;Н=1,8 м 1.263-2-4.1КМ-37 Спецификация стали ферм пролетом L=27 м;L=24 м;Н=1,8 м 1.263-2-4.1КМ-38 Спецификация стали ферм пролетом L=27 м;Н=1,8 м;Н=2,7 м 1.263-2-4.1КМ-39 Спецификация стали ферм пролетом L=30 м;Н=1,8 м;Н=2,1 м 1.263-2-4.1КМ-40 Спецификация стали ферм пролетом L=36 м;Н=2,1 м 1.263-2-4.1КМ-41 Спецификация стали ферм пролетом L=36 м;Н=2,4 м
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.12.2013
Дата введение:	01.08.1983
Доступно сейчас для просмотра:	100% текста. Полная версия документа.
Организации:	Разработан: ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя Утвержден: Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 06.05.1983

  Серия 1.263.2-4. Вып-4. Фермы пролетом 15, 18, 21, 24, 27 и 30 м из сварных гнутозамкнутых профилей (с пониженной высотой) (6,8 MiB, 4 948 hits)

Описание

Наименование документа:	Серия 1.263.2-4
Тип документа:	Серия
Статус документа:	Действует
Название:	Выпуск 4. Фермы пролетом 15, 18, 21, 24, 27 и 30 м из сварных гнутозамкнутых профилей (с пониженной высотой). Чертежи КМ
Краткое содержание:	1.263-2-4.4-00КМ Техническое описание 1.263-2-4.4-01КМ Схемы ферм с маркировкой узлов. Разбивка ферм на отправные марки 1. 263-2-4.4-02КМ Схемы расположения ферм пролетом 15,18 м и связей 1.263-2-4.4-03КМ Схемы расположения ферм пролетом 21,24 м и связей 1.263-2-4.4-04КМ Схемы расположения ферм пролетом 27,30 м и связей 1.263-2-4.4-05КМ Схемы ферм с маркировкой элементов 1.263-2-4.4-06КМ Сортамент ферм пролетом 15,18,21 м 1.263-2-4.4-07КМ Сортамент ферм пролетом 24 м 1.263-2-4.4-08КМ Сортамент ферм пролетом 27 м 1.263-2-4.4-09КМ Сортамент ферм пролетом 30 м 1.263-2-4.4-10КМ Геометрические схемы отправочных марок стропильных ферм 1.263-2-4.4-11КМ Узел 1,2 1.263-2-4.4-12КМ Узел 3…8 1.263-2-4.4-13КМ Узлы опирания ферм (варианты) 1.263-2-4.4-14КМ Фрагменты плана настила с расположением креплений 1.263-2-4.4-15КМ Допускаемая расчетная нагрузка на настил 1.263-2-4.4-16КМ Узел крепления связей 1.263-2-4.4-17КМ Сварные швы ферм 1.263-2-4.4-18КМ Детали Д-1…Д-3 1.263-2-4.4-19КМ Спецификация стали ферм пролетом 15,18,21 и 24 м 1. 263-2-4.4-20КМ Спецификация стали ферм пролетом 27 и 30 м 1.263-2-4.4-21КМ Ведомость расхода материалов
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.12.2013
Дата введение:	01.05.1984
Доступно сейчас для просмотра:	100% текста. Полная версия документа.
Организации:	Разработан: ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя Утвержден: Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР 29.03.1984

© 2023 stylekrov.ru

В чем разница и что лучше всего подходит для вашего дома

Получите оценку от специалистов по кровле

На первый взгляд стропильные фермы и стропила могут показаться очень похожими, но на самом деле они отличаются больше, чем вы думаете. У каждого есть свои плюсы и минусы, поэтому вам решать, какой из них в конечном итоге подходит именно вам.

В этой статье мы обсудим разницу между фермами и стропилами. Хотя фермы более современные, и они медленно, но верно становятся все более популярными, стропила — это классический вариант, который имеет свой набор преимуществ. Мы надеемся, что с помощью этого блога вы сможете определить, какой тип лучше всего подойдет для вашего дома.

В Legacy Service мы предоставляем услуги по установке и замене кровли для домовладельцев на юго-востоке Пенсильвании, Нью-Джерси и Делавэра. Если вы хотите установить битумную черепицу, металлическую кровлю или что-то среднее между ними, позвольте нашей команде сделать это за вас. Ведь защита своей семьи и своего дома – это самое главное в жизни.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

Независимо от того, выберете ли вы установку или замену кровли, мы вышлем специалиста, который бесплатно рассчитает стоимость. Они также могут помочь вам определить победителя в этом жарком споре: фермы крыши или стропила.

Так чего же ты ждешь? Давайте начнем! Продолжайте читать, чтобы узнать больше о стропилах и фермах, или позвоните нам сегодня, чтобы назначить консультацию.

В чем разница между стропилами и фермами?

Стропила и фермы очень похожи, особенно в том смысле, что они оба используются для каркаса крыши, но есть ключевые различия, которые повлияют на то, какой из них вы предпочтете для своего дома.

В последние годы фермы чаще использовались домовладельцами жилых домов в Соединенных Штатах, чем стропила. Это связано с тем, что они экономичны в строительстве и обладают отличной долговечностью. Тем не менее, стропила по-своему выгодны. Они не только являются традиционным способом обрамления вашей крыши, но и предоставляют больше возможностей для творчества в дизайне вашего дома. Таковы основные различия между двумя типами.

В следующих разделах мы более подробно обсудим плюсы и минусы чердачных ферм по сравнению со стропилами. Мы объясним, почему фермы постепенно заменяют стропила, так что теперь примерно 80% нового жилищного строительства используют их вместо стропил для поддержки крыши.

Если вы заинтересованы в установке или замене крыши, вам не нужно искать дальше. Мы предложим вам все ваши варианты и проведем вас через весь процесс, чтобы вы могли решить, что лучше всего подходит для вашего дома. Не стесняйтесь обращаться к нам в любое время, чтобы запланировать бесплатную оценку.

Что такое стропила?

Вам может быть интересно: «Что такое стропила?» Если это так, вы пришли в нужное место. Мы специализируемся на стропилах и практически на всех кровельных работах!

Стропила определяются как одна из серии наклонных конструктивных элементов (как правило, деревянных балок), которые простираются от вальмы или конька до карниза, стеновой пластины или периметра спуска. Они предназначены для поддержки настила крыши, черепицы и всего остального, что идет с крышей.

Стропила — это традиционный способ обрамления крыши. Это также известно как каркас из палочек, который вырезается и строится на месте работы профессиональным плотником. Основные компоненты стропила включают:

• Общее стропило
• Отвес
• Коньковая доска
• Галстук-воротник
• Огранка «Птичья пасть»
• Отрез хвоста
• Потолочная балка
• Двойные верхние панели
• Настенный стержень

Стропильные доски, которые создают уклон крыши, обычно шире, чем те, которые используются для создания ферм. В то время как 2×4 наиболее распространены в фермах, 2×8, 2×10 и 2×12 наиболее распространены в стропилах. В готовом помещении между стропильными досками и гипсокартоном укладывается утеплитель. В незавершенном помещении, например, на чердаке, утеплитель обычно укладывается между лагами.

В следующих разделах мы обсудим преимущества и недостатки выбора стропил для каркаса крыши.

Специалисты по стропилам

Хотя число домовладельцев, использующих фермы, за последние полвека увеличилось, многие люди по-прежнему используют стропила для каркаса своей крыши. Как традиционный способ обеспечения конструкции, стропила имеют множество преимуществ. К ним относятся:

• Стропила позволяют увеличить пространство в вашем доме . Когда вы используете стропила, вам будет приятно узнать, что они обеспечат больше места в вашем доме. Фактически, вы даже можете превратить свой чердак в офис или еще одну спальню. Даже если вам не нужна еще одна комната, вы можете открыть нижний этаж, чтобы создать красивый сводчатый потолок.
• Вы можете использовать их где угодно – Стропила обычно строятся на месте, поэтому они идеально подходят для строительства в труднодоступных местах. Будь то грузовик, лодка или вертолет, способ транспортировки материала также достаточно гибкий.
• Они идеально подходят для спонтанных проектов – Поскольку стропила не нужно заказывать и изготавливать заранее, они идеально подходят для спонтанных проектов.

В общем, если вы ищете гибкость в отношении времени, места в вашем доме или способа транспортировки материалов, стропила могут быть для вас правильным выбором. Конечно, всегда лучше проконсультироваться со специалистом по кровле, прежде чем принимать окончательное решение.

Минусы стропил

Несмотря на то, что стропила являются популярным и качественным способом обрамления крыши, они также имеют несколько недостатков, о которых вам следует знать. Минусы использования стропил включают:

• Они обычно дороже, чем фермы . Если учесть стоимость труда и материалы, стропила обычно дороже, чем фермы. Если у вас ограниченный бюджет, фермы могут иметь больше смысла.
• На их постройку может уйти больше времени. – Если вам придется иметь дело с ненастной погодой, процесс постройки займет больше времени. Это связано с тем, что всю конструкцию нужно будет укрыть брезентом до окончания дождя.

В следующих разделах мы обсудим стропильные фермы, а также их плюсы и минусы.

Что такое кровельная ферма?

Вам может быть интересно: «Что такое стропильная крыша?» И вам также может быть интересно, чем фермы отличаются от стропил.

Крышную ферму лучше всего описать как несущий каркас из бревен, предназначенный для поддержки крыши. Они также используются для перекрытия пространства над комнатой. Обычно они расположены через равные промежутки времени и связаны горизонтальными балками, известными как прогоны.

Одним из основных отличий ферменных крыш от стропил является тот факт, что фермы представляют собой сборные деревянные конструкции, а стропила обычно изготавливаются на месте. Что касается ферм, то треугольные лямки структурных элементов не только обеспечивают поддержку крыши, но также связывают вместе внешние стены дома.

Найдите рядом квалифицированных кровельщиков

Ненастоящий почтовый индекс.

Еще одно ключевое различие между ними заключается в том, что в фермах в основном используются доски 2×4 вместо более широких досок. Поскольку материалы не такие прочные, в конечном итоге используется больше материала.

Фермы становятся все более популярными за последние полвека. В следующих разделах мы обсудим плюсы и минусы, чтобы помочь вам определить, подходят ли они для вашего дома. Как только вы узнаете преимущества и недостатки каждого из них, у вас будет лучшее представление о том, какой из них подходит именно вам. Начнем с обзора плюсов.

Truss Pros

Существует причина, по которой фермы в настоящее время используются примерно в 80% новых проектов жилых крыш. Они имеют массу преимуществ и обеспечат вашему дому структурную поддержку, которой он заслуживает. К плюсам использования крыши стропильной системы можно отнести:

• У них превосходный пролет и прочность – Пролет и прочность стропильных крыш превосходят стропила. В то время как пролеты ферм могут достигать 60 футов, пролеты стропил обычно могут достигать только около 30 футов. Кроме того, лямки стропильных крыш обеспечивают отличную прочность конструкции.
• Их можно сделать своими руками – Фермы легче построить самостоятельно, чем стропила. К счастью, в комплекты ферм входят инструкции, которые помогут вам с расстановкой и креплением. Они также имеют тенденцию нумеровать или маркировать различные размеры и типы ферм для облегчения идентификации.
• Они, как правило, дешевле, чем стропила – В большинстве случаев стоимость сборного пакета ферм примерно на 30-50% меньше, чем затраты на материалы и трудозатраты на изготовление стропил на месте.
• Их изготовление обеспечивает большую точность – Поскольку они строятся в контролируемой среде, при изготовлении ферменной крыши, как правило, меньше ошибок. Спецификации вводятся в программное обеспечение, а компоненты измеряются и вырезаются в цифровом виде.

Минусы фермы

Как бы хорошо они ни звучали в предыдущем разделе, фермы не идеальны. В противном случае нам даже не нужно было бы обсуждать стропила крыши и фермы. К недостаткам выбора ферм относятся:

• Собранные фермы большие и тяжелые — Поскольку собранные фермы очень большие, их необходимо доставлять на полуприцепе, что увеличивает стоимость доставки. Возможно, вам даже придется арендовать подъемный кран или стрелу, чтобы подняться на крышу. А если вы живете на острове или в горах, то
• У них меньше гибкости – Поскольку фермы имеют структурную лямку, ваши возможности ограничены в отношении того, что вы можете делать с пространством над ними и под ними. Вы, вероятно, не сможете превратить свой чердак в офис или еще одну спальню.

Какой из них лучше для кровли дома?

Этот ответ будет отличаться в зависимости от ваших желаний и потребностей в вашем доме, а также от человека, которого вы спрашиваете. Хотя за последние полвека популярность ферм значительно возросла, стропила по-прежнему используются многими домовладельцами.

Вот примеры , когда фермы подошли бы лучше для вашего дома :

• Вы можете легко получить доступ к месту дома и его крыше.
• Стоимость и бюджет являются приоритетом при проектировании вашей крыши.
• Вы бы не предпочли, чтобы чердак был законченным помещением.
• Если в вашем плане есть сводчатые потолки, вы можете использовать ножничные фермы, чтобы обеспечить достаточную крутизну. Тем не менее, вам нужно проконсультироваться с архитектором, чтобы определить это.

Вот примеры , когда стропила лучше подойдут для вашего дома :

• Вы бы предпочли потолок с крутыми сводами.
• Вы хотите максимально увеличить жилое пространство в своем доме. Например, вы можете захотеть превратить чердак в еще одну спальню или офис.
• Для ферм трудно или невозможно добраться до строительной площадки доступным способом транспортировки.

Фермы становятся все более популярными за последние 50 лет. Фактически, в подавляющем большинстве новых крыш в качестве каркаса используются фермы, а не стропила. Мы предлагаем связаться с вашим местным кровельщиком, чтобы помочь вам определить, какой из них подходит именно вам.

Часто задаваемые вопросы о ферменной крыше и стропилах

В этом разделе мы ответим на ваши вопросы о разнице между потолочными балками и стропилами, а также сравним стоимость ферм и стропил. Фактически, мы стремимся ответить на любые ваши вопросы о фермах и стропилах в этом блоге. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с вашим местным кровельщиком.

Если вы заинтересованы в установке или замене кровли, обращайтесь к нам в любое время. Мы отправим специалиста (лично или по телефону), который сделает замеры вашего дома и предоставит вам бесплатную оценку.

Можно ли заменить фермы стропилами?

Хотя технически возможно заменить фермы стропилами, лучше проконсультироваться с инженером-строителем, прежде чем принимать какие-либо решения. Перепланировка подкровельного пространства может нарушить структурную целостность, поэтому вам следует не только проконсультироваться с экспертом, но и правильно спланировать реконструкцию перед началом процесса. Если вы этого не сделаете, это может привести к дорогостоящим и потенциально опасным проблемам с вашей крышей.

Если вы решите отрегулировать стропильные фермы, выполните следующие действия, чтобы обеспечить надлежащий результат:

• Установите временные несущие балки в качестве опоры. Это включает в себя:
  • Под коньком вашей крыши проложите опорный коллектор после определения правильного типа и размера с помощью инженера.
  • Добавьте опору на оба конца шапки и одну посередине. Эти новые балки должны идти прямо к фундаменту, чтобы сделать вашу крышу максимально прочной.

• Затем вам придется увеличить несущую способность, добавив дополнительные стропила между боковыми стенками и новую опорную стойку.

• После этого вы будете готовы вырезать фермы. Убедитесь, что инженер проверяет пол в вашем помещении.

Чем отличаются потолочные балки от стропил?

Стропила и балки используются при строительстве зданий, но они имеют несколько отличий. Для тех, кто работает в строительной отрасли, важно понимать разницу между ними, а домовладельцам также полезно иметь базовое понимание на случай, если потребуется ремонт и техническое обслуживание.

Балки

Начнем с балок. Они представляют собой параллельные горизонтальные лучи, пересекающие открытое пространство. Они соединяются с противоположными стенами в здании, чтобы поддерживать как потолок внизу, так и этаж выше. Обычно они сделаны из дерева и бывают разной ширины (обычно от 8 до 12 дюймов).

Стропила

С другой стороны, стропила проходят по диагонали от стеновой плиты к вершине конструкции крыши. Они образуют основу для крепления досок крыши, на которые крепится окончательное кровельное покрытие. Обычно они имеют ширину около 8-10 дюймов.

Основное различие между балками и стропилами заключается в том, что балки обычно более горизонтальны по отношению к земле, тогда как стропила используются для крыш с крутым уклоном.

Что стоит дешевле?

Фермы обычно стоят меньше, чем стропила. На самом деле сборные пакеты ферм будут стоить примерно на 30-50% меньше, чем материалы и рабочая сила, необходимые для сборки стропил на месте. Они становятся все более популярными за последние 50 лет из-за их экономической эффективности по сравнению со стропилами. Если бюджет является важным фактором при принятии решения о фермах крыши и стропилах, большинство экспертов порекомендуют вам выбрать фермы.

Свяжитесь с нами сегодня, чтобы запланировать оценку замены крыши!

Если вы выбрали фермы, стропила или хотите сначала проконсультироваться с экспертом, свяжитесь с нашей командой Legacy Service. Мы предоставляем услуги по установке и замене крыш для домовладельцев в Нью-Джерси, Делавэре и юго-восточной Пенсильвании.

Чтобы запланировать бесплатную оценку, пожалуйста, свяжитесь с нами сегодня!

Найдите квалифицированных кровельщиков рядом с вами

Опубликовано 10 марта 2021 г. в Roof

Что такое стропильная ферма и для чего она используется?

Кровельные фермы имеют огромное значение для конструкции, стиля и стоимости вашего дома

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, строите ли вы новый дом, многоквартирный дом или пристройку к дому, тип выбранной вами кровельной фермы имеет большое значение. Но что такое ферма крыши? Узнайте все о кровельных фермах и о том, что следует учитывать при выборе типа кровельной фермы, подходящего для вашего проекта.

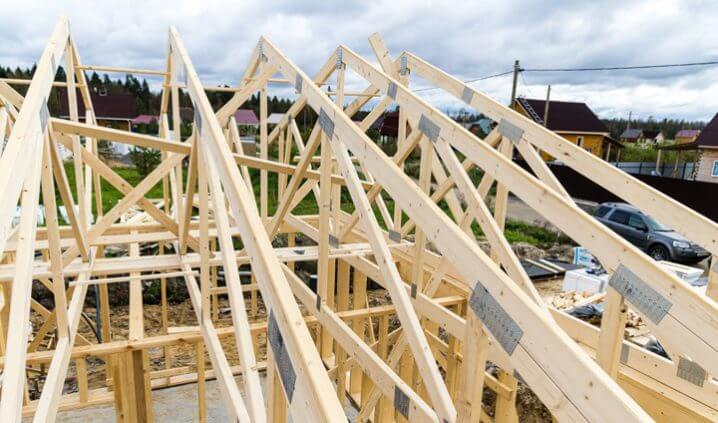

Что такое ферма крыши?

Кровельные фермы — это конструкции крыши, которые тщательно рассчитываются, изготавливаются и собираются для придания вашему дому эстетических и структурных преимуществ.

Кровельные фермы изготавливаются из дерева, стали или их комбинации и состоят из частей, скрепленных болтами, чтобы выдержать вес кровельного материала, будь то шифер или черепица.

В отличие от стропил, кровельные фермы разрабатываются с помощью компьютера и собираются на заводе, что делает их точными, устойчивыми и доступными, поэтому неудивительно, что в последнее время мы наблюдаем рост их популярности.

Ферма крыши состоит из трех основных компонентов: верхнего пояса, нижнего пояса и поперечной связи. Размер каждого типа фермы зависит от нагрузки, которую она поддерживает, расстояния между фермами и пролета фермы.

Преимущества стропильной фермы

Стропильные фермы являются одним из наиболее важных компонентов любого строительного проекта. Они предлагают несколько структурных преимуществ и могут выдержать испытание временем.

Прочный

Ферма крыши равномерно распределяет вес, создавая безопасный и прочный каркас, повышающий целостность конструкции.

Универсальность

Различные типы ферм подходят для любого здания, от небольших сараев до больших домов. Стропильные фермы могут быть изготовлены по индивидуальному заказу, чтобы соответствовать любому дизайну или конструкции.

Легкий

Ферма крыши сделана из легких деталей, благодаря чему их относительно легко собирать и переносить с одного места на другое.

Экономичность

Так как фермы изготавливаются вне строительной площадки, затраты на оплату труда часто снижаются. В результате общая стоимость стропильной фермы значительно снижается.

Позволяет планировать открытую концепцию

Некоторые фермы крыши поддерживают длинные пролеты, создавая дома открытой планировки внутри внешних стен, не оставляя ограничений на полу.

Ftfoxfoto — stock.adobe.com

Типы ферм

Доступны различные фермы. Очень важно выбрать правильный тип стропильной фермы в соответствии с вашим проектом и вашим бюджетом. Вы можете проконсультироваться с местным специалистом по кровле, чтобы определить лучший тип фермы для вашего проекта.

Вот несколько наиболее распространенных типов стропильных ферм, которые могут идеально подойти для вашего проекта.

Ферма King-Post

Одна из наиболее распространенных ферм длиной от 16 до 26 футов и в основном используется для небольших жилых домов.

Ферма Queen-Post

Ферма Queen-Post проходит от 16 до 40 футов. Это одна из самых простых ферм, что делает ее достаточно стабильной и универсальной.

Ферма крыши Fink

Ферма Fink наиболее часто используется в жилищном строительстве. Они используются для более длинных пролетов и для создания крыш с большим уклоном.

Ферма для крыши с приподнятым каблуком

Ферма для крыши с приподнятым каблуком делает здания энергоэффективными, обеспечивая достаточную вентиляцию чердака и достаточную теплоизоляцию дома.

Ножничная ферма крыши

Нижние стойки пояса этой фермы пересекаются друг с другом и соединяются с верхними поясами под углом, создавая открытую форму ножниц. Это ферма крыши, отвечающая за сводчатые потолки, достойные журналов.

Вальмовая ферма

Вальмовая ферма состоит из скатов со всех четырех сторон, которые сходятся в точке в центре. Вальмовые фермы особенно хороши для районов с сильным ветром и снегом, так как их конструкция обеспечивает дополнительную устойчивость.

Чердачная ферма

АКА фермы «комната-в-чердаке», они предлагают дополнительное пространство и удобны для домов, гаражей и навесов.

Моноферма

Моноферма представляет собой половину фермы и может использоваться для создания дополнительных ярусов крыши и расширения существующей крыши.

Вальмовая ферма

Если вам нравится стиль загородного дома, вальмовая ферма придаст вам уникальный стиль. Вальмовая ферма предназначена для поддержки широкого пролета и добавления дополнительного пространства зданию из-за его высокой конструкции.
