Если вы задались вопросом, как сделать часы своими руками, то посмотрите – эти великолепные часы вы можете смастерить из старых тормозных дисков велосипеда, которые у вас валяются без дела!

Делаем часы своими руками

Вам потребуются:

• Тормозные велосипедные диски

• Дешевые кварцевые настенные часы

• Суперклей

• Линейка

• 2 длинных болта и 2 гайки для скрепления (необязательно)

• Лак для металлических изделий

• Кухонная губка +полотенце

Шаг 1. Приводим все в порядок

Если у вас старый и ржавый велосипедный диск, добавьте немного лака для металлических изделий. Для того чтобы очистить диск возьмите кухонную губку. Не пользуйтесь твердой стороной губки, она может поцарапать сам диск. Но если на диске слишком много ржавчины, твердая сторона поможет быстрее он нее избавиться.

Потом протрите его бумажным полотенцем или чистой тканью, чтобы он блестел, как новый.

Шаг 2. Дешевые кварцевые настенные часы

Сейчас возьмите ваши часы, как на фото. При выборе часов, длина минутной стрелки должна быть немного меньше, чем радиус велосипедного диска. Я выбрала часы со стрелками золотого цвета, но я думаю, что черные или серебряные стрелки будут также хорошо смотреться.

Выньте все болты из задней части часов, которые соединяют переднюю и заднюю части вместе. Обычно их 3-4. Иногда передний прозрачный экран часов держится на пластиковых скрепках, в таком случае используйте тонкую отвертку с плоской головкой.

Теперь осторожно снимите стрелки. Сначала секундную, затем минутную и часовую. Циферблат обычно приклеен на клей. Я сняла его с помощью плоской отвертки. Снимайте осторожно, чтобы не повредить циферблат.

Шаг 3. Измеряем и соединяем

Теперь измерьте линейкой длину, ширину циферблата, для этого можете начертить небольшие линии.

Теперь попытайтесь уместить часы в заднюю часть тормозного диска и уравняйте их. Это значит, сопоставьте верхнюю и нижнюю части часов (в зависимости от размера отверстий на диске) так, чтобы каждой стрелки соответствовало свое отверстие на диске.

Эти манипуляции нужны для того, чтобы ориентироваться в положении стрелок, т.к. часы не имеют цифр. Фото поможет понять лучше. Для того чтобы закрепить конструкцию клеем, выровните 1200 с 1800 с проведенной вами вертикальной линией на циферблате, 1500 с 2100 – с горизонтальной.

Сейчас начните выдавливать суперклей, избегая отверстий на диске. Но имейте в виду, что поверхности должны быть сухими и без пыли (см фото).

В течение минуты хорошо подержите 2 части вместе. Все готово!

Шаг 4. Стрелки

Осторожно прикрепите стрелки к циферблату. Сначала часовую, затем минутную и секундную.

Шаг 5. Ножки

Вы можете вкрутить в часы винт и повесить их на стену, или как я, сделать ножки, чтоб часы можно было поставить на поверхность. Я взяла 2 длинных 6-и сантиметровых болта и пару гаек.

Я выбрала болты с полукруглыми головками, но можно использовать и шестиугольные. Я их вкрутила в 5-и и 7-и часовые отверстия.

Шаг 6. Настройка часов

Вставьте батарейку в заднюю часть часов. Настройте время.

Шаг 7. Комментарии

Если у вас есть замечания, имейте в виду, что все это я делал в первый раз.

Предыдущая статьяКак сшить рюкзак из ткани для школьника

Следующая статьяМастерим симпатичный флюгер на крышу

ОСТАВАЙТЕСЬ НА СВЯЗИ

САМОЕ ПОПУЛЯРНОЕ

Загрузить больше

ПОСЛЕДНЕЕ

Настенные часы из дискового тормоза своими руками. Часы из тормозного диска мотоцикла Как сделать гаражные часы с тормозного диска

Наш раздел полезных самоделок для дома пополнился новым мастер-классом по изготовлению настенных часов из дискового тормоза своими руками.

Всем привет! Случилось так, что автосервис порадовал меня халявным дисковым тормозом, отжившим свой век. Идея витала в голове давно и, наконец, материализовалась. Тема этого рассказа — из дискового тормоза. Тормозной диск мне достался от какой-то из отечественных , что почти не имеет значения. Просто на иномарках они часто больше и красивее)).

В сети много вариантов подобных часов, поэтому свою идею я развернул на 180 градусов. Циферблат не с «выпуклой стороны», а наоборот. Итак, все по пунктам. Перво-наперво, хорошая мойка, чистка и шлифовка диска. Далее, приварил к диску проушину для подвеса на стену.

После этого покраска. Красил из баллончика и выбрал голубой цвет.

На дисве есть 6 отверстий. 4 под посадочные болты на ступицу, но нам нужны оставшиеся два. Туда я вкрутил 2 болта М8 с потайными шляпками.

С тыльной стороны диска они оказались вровень с плоскостью, что не грозит царапаньем обоев.
Часовой механизм покупался отдельно вместе со стрелками. Он приклеен на элемент корзины сцепления силиконовым герметиком. Можно использовать и клеевой . Сам этот элемент покрашен в серебряный.

Два неодимовых магнита из от прикреплены так, чтобы совпадать с торчащими болтами на тормозном диске.

Они позволяют, не снимая полностью часы, легко извлекать эту часть для замены . Держат маниты выше всяких похвал и, кстати, на точность хода часов никак не влияют, проверено! Теперь остается заняться цифрами. Купил за 67р. набор деревянных цифр, покрасил их в тот же цвет, что и часы, и посадил на суперклей. От металлических цифр отказался по причине дороговизны по сравнению с деревом, к тому же, после покраски они будут выглядеть так же. Собираем все воедино, вставляем батарейку. Всё, часы готовы!

Можно вешать на стену, расслабиться с и наслаждаться размерным ходом часов, сделанных !))

Не спешите избавляться от ненужного тормозного диска, он еще может пригодиться. Например, из него получатся оригинальные настенные часы! Главное, сделать их очень просто, а смотрятся они довольно интересно.

Нам потребуется:
— тормозной диск мотоцикла;
— старые кварцевые настенные часы;
— линейка и суперклей;
— два длинных болта и гайки к ним;
— полотенце, губка, средство от ржавчины.

Шаг 1
Если диск у вас ржавый, то нанесите на губку чистящее средство и хорошенько отполируйте ржавые участки. После чего насухо вытрите диск полотенцем.

Шаг 2

Возьмите старые настенные часы, аккуратно разберите их на составные части. От них нам потребуется три стрелки и задняя платформа, где и находится главный механизм.

Шаг 3

При помощи линейки измерьте диск мотоцикла и отметьте центр. Ориентируясь на фото, приклейте клеем к центральной части диска платформу (белыми стрелками отмечены места склеивания). Далее наметьте дырки, в которые вы вставите цифры.

Шаг 4

Автор сперва прикрепил часовую стрелку, потом – минутную с секундной.

Шаг 5

Как вы видите по фото, часы крепятся на два крупных болта, которые вставлены в следующие отверстия: «17:00» часов и «19:00».

Шаг 6
Вставьте батарейки, откорректируйте точное время на часах.

Шаг 7

Часы из старого тормозного диска мотоцикла готовы. Кому-то по душе обычные кварцевые часы, а кто-то предпочтет им такие оригинальные «куранты», сделанные

Если у Вас залежался в гараже ненужный тормозной диск, то не спешите выбрасывать его или отдавать на металлолом. Есть еще шанс подарить предмету новую жизнь в качестве красивых настенных часов.

Материалы:

1. Тормозной диск мотоцикла

2. Дешевые кварцевые настенные часы

3. Суперклей

4. Линейка

5. 2 длинные болта и гайки для них

6. Губка, полотенце и чистящее средство от ржавчины

Шаг 1: Чистка

Если Ваш диск заржавел, то стоит нанести чистящее средство на губку и отполировать участки с ржавчиной.

Вытрите диск полотенцем.

Шаг 2: Кварцевые часы

Аккуратно разберите приготовленные настенные часы на составные части. Нам потребуются все 3 стрелки и задняя платформа с главным механизмом.

Шаг 3: Размеры

Линейкой замеряем середки по вертикали и горизонтали у диска от мотоцикла.

Ориентируясь на картинку, приклейте платформу к центральной части диска (белыми стрелочками отмечены места склеивания). Наметьте дырочки, в которые можно вставить цифры.

Шаг 4: Стрелки

Прикрепляем сначала часовую стрелку, затем — минутную и секундную.

Шаг 5: Болты

На фото показано, что часы крепятся на 2-х крупных болтах, вставленные в отверстия «17:00» и «19:00» часов.

Шаг 6: Настройка

Подключаем батарейки и корректируем точное время.

Шаг 7: Готово

Кто-то может обойтись обычными кварцевыми часами, но нам ближе вот такие самодельные «куранты».

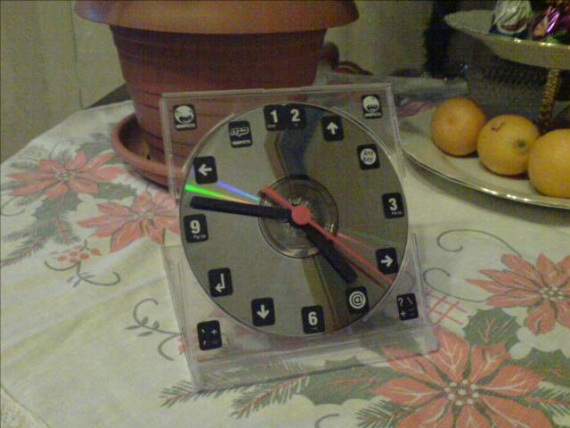

Сделать часы из DVD

Вот еще одно идеальное применение для старых DVD и CD! Они делают отличные маленькие часы! Все, что вам нужно, это небольшой часовой механизм, который вы можете приобрести в большинстве магазинов, где есть отдел для рукоделия.

Или используйте старые часы, которые у вас завалялись! Я купил свой за 2,95 доллара на Amazon. У нас также есть 12 БЕСПЛАТНЫХ ЦИФЕРБЛАТОВ, которые можно загрузить ниже и выбрать из них. И если вы ищете больше DVD / CD, у нас они есть!

• CD или DVD
• Печатный циферблат (СКАЧАТЬ БЕСПЛАТНО НИЖЕ)
• Маленький часовой механизм. Я использовал этот.
• Распылите клей или клей, чтобы приклеить циферблат к компакт-диску.
• Mod Podge для герметизации (дополнительно)
• Clear Spray (закрепляющий агент, предотвращающий растекание чернил при использовании Mod Podge)

Другие часовые механизмы, которые могут работать в соответствии с деталями, хотя лично я ими не пользовался. Дважды проверяйте вещи перед покупкой.

Часы №1       Часы №2       Часы №3       Часы №4       Часы №5



ПРИМЕЧАНИЕ О МЕХАНИЗМАХ ЧАСОВ: Если вы приобрели часы самостоятельно, убедитесь, что они подходят для компакт-диска, а стрелки имеют правильный размер. Часовые механизмы бывают самых разных размеров, и только определенный размер подойдет для ваших часов с компакт-диском. Самая большая стрелка, как правило, не может быть длиннее 2 1/4 дюйма (секундные стрелки, как правило, очень длинные, и вы можете не снимать эту стрелку, если хотите). Кроме того, секции резьбы бывают разной длины и будут торчать в перед вашим компакт-диском, потому что он так думает. Я не считал это большой проблемой. Я обычно красил нити, чтобы соответствовать, если это необходимо.

Загрузите циферблаты в формате PDF для бесплатной печати. Они должны соответствовать стандартным DVD или CD, хотя могут быть небольшие различия.

Загрузить сейчас!

Некоторые принтеры настраивают PDF-файл так, чтобы он «по размеру страницы». Если у вас так, циферблат ваших часов может быть слишком маленьким, показывая полоску компакт-диска по краю. Чтобы исправить это, при печати листа измените настройки принтера, как показано на рисунке. (У вас будет выглядеть по-другому, но вы все равно должны иметь эту настройку. ) Другой вариант — распылить краску на лицевую сторону вашего компакт-диска или DVD-диска, так что если края будут видны, это не имеет значения. У него будет просто красивая граница. P.S. Рекомендуется распечатать шаблон в быстром «черновом» качестве, чтобы убедиться, что он подходит правильно. Таким образом, вы не тратите чернила.

Соберите свои припасы.

Приклейте циферблат часов на CD или DVD. Для более приятного покрытия вы можете нанести слой Mod Podge на циферблат часов, но мы рекомендуем перед этим нанести на него тонкий слой прозрачного спрея, чтобы убедиться, что чернила не растекаются. После того, как он высохнет, отметьте точный центр, куда вы будете вставлять механизм.

Проделайте маленькое отверстие в отмеченном месте.

Аккуратно вставьте часовой механизм в отверстие.

Прикрепите стрелки к передней части, следуя инструкциям на упаковке часов. Также, в зависимости от механизма, у них может быть небольшое место для подвешивания или вы можете поставить их на небольшой мольберт. Получите небольшой образец мольберта или идеи здесь.

Я Нэнси! Я буду вашим проводником в создании интересных проектов, более здоровых привычек и более счастливой жизни. Давай начнем!

Аналоговые и цифровые часы на жестком диске

Это довольно старый проект, который я сделал 9 лет назад. Поскольку у моих друзей он все еще пользуется большим успехом, я, возможно, воспользуюсь возможностью этого хакаденского испытания, чтобы обновить его с помощью более современного MCU.

Вы понимаете, о чем я? «Hack it Back»: ваш проект добавляет новые возможности к старому электрическому оборудованию, чтобы оно оставалось полезным.

Старый жесткий диск совершенно бесполезен… до тех пор, пока вы не откроете его и не обнаружите, что он невероятно «хороший»… что ж, для таких гиков, как мы!

Почему бы не построить оригинальные смарт-часы «аналоговые и цифровые» буквально говоря!

Детали

Давным-давно я сделал первые часы на жестком диске. Это видео стало очень быстро «вирусным» не из-за самих часов, а из-за шума, который они издавали… (Сегодня почти 500 тысяч просмотров!)

Вот, можно посмеяться, если громкость погромче !

---

Я мог бы закончить здесь свои исследования с жесткими дисками, но я хотел что-то более тихое (даже бесшумное) и которое могло бы остаться в моем доме, не будучи немедленно уничтоженным моей женой… Так что что-то «почти красивое».

Результатом являются аналоговые + цифровые часы, которые я сделал из другого жесткого диска

Моя первая попытка была такой:

Все внутренние части привода выглядят нетронутыми, рычаг полностью движется и отображает минуты для каждого час. Диск вращается только каждые «полные» часы.

Движения плавные и несколько захватывающие.

Вот первое видео часов: мы были десять лет назад и это было 10:30 утра

Теперь посмотрим, как все это работает и как можно сделать свои «HDD часы».

Этот проект был опубликован на моем веб-сайте десять лет назад, но теперь я опубликую весь дизайн, исходный код, все в открытом исходном коде и на открытом оборудовании.

И, если я не слишком ленив, я также попытаюсь портировать его на MCU ESP32 и разработать приложение для Android, чтобы избавиться от приложения для ПК, которое сегодня немного устарело!

Начнем с выбора подходящей модели диска. Подойдет практически любой жесткий диск, но обязательно одна важная вещь: у вас должно быть как минимум две пластины в диске . Мы увидим, почему позже!

Жесткий диск сам по себе является прекрасным «произведением искусства». Это точный механизм с сияющим почти идеальным зеркалом.

Я решил сохранить как можно больше оригинального HDD, чтобы превратить его в рабочие часы.

Мои спецификации были следующими:

• как малозаметные изменения на диске
• головка должна показывать минуты
• вращающийся диск должен показывать часы
• устройство должно быть автоматическим при запуске Зарядное устройство USB или непосредственно с USB-хоста ПК
• USB-интерфейс должен обеспечивать доступ к программному обеспечению для настройки и настройки устройства (подключи и работай)
• Время должно быть сохранено на случай сбоя питания 9часы должны быть бесшумными Это аналоговый электромеханический преобразователь, который производит вращательное отклонение указателя определенного типа в ответ на электрический ток, протекающий через его катушку в магнитном поле.
  Используемый сегодня гальванометр Д’Арсонваля/Вестона состоит из небольшой вращающейся катушки проволоки в поле постоянного магнита. Катушка прикреплена к тонкой стрелке, пересекающей калиброванную шкалу. Крошечная торсионная пружина тянет катушку и указатель в нулевое положение. Когда через катушку протекает постоянный ток (DC), катушка создает магнитное поле. Это поле действует против постоянного магнита. Катушка закручивается, упираясь в пружину, и перемещает стрелку. Стрелка указывает на шкалу, показывающую силу тока

  Наш кронштейн головок жестких дисков представляет собой почти гальванометр, но он должен быть оснащен небольшой пружиной кручения , чтобы превратить его в самодельный гальванометр с подвижной катушкой.

  Когда я сказал, что эти часы будут «аналоговые и цифровые», я вовсе не врал… этот гальванометр полностью аналоговый. И мы увидим, что остальные часы гораздо более цифровые!

  ---

  Когда диск вращается, вы не знаете, какова его позиция. Поскольку мы будем гравировать на блюде часовые метки, нам нужен способ узнать, «где полдень».

  На плате припаян фототранзистор RPR220 (подробности позже) и его светодиод фокусирует ИК-луч на нижнюю пластину диска. Для этого в корпусе диска просверлено отверстие. На диск нанесено темное пятно, которое легко обнаруживается датчиком.

  На картинке слева вы видите половину…

  Подробнее »

  Посмотреть все детали

  • Плата часов жесткого диска ESP32

    Джей Пи Глейзес • 23.08.2022 в 09:03 • 0 комментариев

    Вот печатная плата, предназначенная для размещения ESP32.

    Как видите, ESP32 можно припаять как через сквозные отверстия, так и «по технологии SMD», как это сделал я.

    Файлы Eagles (схемы и печатная плата) доступны здесь

    следите за кодом (это займет несколько недель…)


  • Схема часов жесткого диска ESP32

    Джей Пи Глейзес • 31.07.2022 в 08:56 • 0 комментариев

    Как и было обещано, я только начинаю переносить часы с жесткого диска на новый MCU: ESP32

    Это будет иметь несколько преимуществ:

    • Wi-Fi и Bluetooth включены. Нет необходимости подключаться к ПК через USB
    • В макетной плате ESP32 lolin lite есть все необходимое: блок питания, аккумулятор, USB для последовательного программатора
    • нет необходимости в чипе RTC, так как доступно подключение Wi-Fi, чтобы получить время по NTP
    • легко подключите приложение Android к этому MCU

    Вот упрощенные схемы

    Это действительно намного проще, чем схема PIC!

    • один мосфет по-прежнему необходим для управления катушкой
    • один L6234 для управления двигателем BLDC.
    • один RPR220 в качестве датчика положения.

  • Калибровка катушки головы головы

    Джей Пи Глейзес • 09.07.2022 в 08:43 • 0 комментариев

    Катушка с головкой работает как гальванометр.

    Однако его поведение не является полностью линейным. Таким образом, минуты могут быть немного неточными…

    Необходима процедура калибровки!

    Я выбрал калибровку минут каждые 5 минут. Это означает, что для точной настройки значения ШИМ, применяемого к катушке, применяется мультилинейная кривая.

    Вы снова можете использовать приложение для ПК для интерактивного ввода этих значений калибровки. Вам нужно будет ввести 5 значений (00:00, 00/15, 00:30, 00:45, 01:00)

    • установите флажок
    • теперь вы можете перемещать горизонтальную полосу прокрутки
    • установить руку на 00:00; 00:15 ; 00:30 ; 00:45 ; 01:00 и каждый раз записывайте значение в специальное текстовое поле (пример для 00:30)
    • сохраните эти значения в eeprom

    Теперь ваша катушка откалибрована!

  • Выравнивание фототранзисторного датчика

    Джей Пи Глейзес • 09. 07.2022 в 08:32 • 0 комментариев

    Вам необходимо выровнять импульс фототранзистора по 6-му стабильному положению двигателя, а также выровнять диск часов по положению 12:00.

    Приложение для ПК вам в помощь!

    • поставьте галочку
    • диск зафиксируется в положении калибровки.
    • отвинтить пластину
    • повернуть нижний диск, пока не загорится светодиод
    • повернуть верхнюю пластину, пока не отобразится «12:00» посмотрите это видео

      Теперь ваш диск готов к работе. Каждый раз, когда светодиод мигает, полный оборот завершен!

    • Двигатель жесткого диска BLDC

      Джей Пи Глейзес • 09. 07.2022 в 08:06 • 0 комментариев

      Двигатель жесткого диска имеет больше катушек, чем этот простой трехфазный двигатель. Практически я нашел 24 стабильных положения.

      Таким образом, базовая последовательность из 6 позиций повторяется 4 раза. А 24 — очень удобное число для часов!

      Поскольку у нас есть 24 стабильных позиции, мы можем очень легко иметь дважды 12-часовые отметки. Просто включите катушки в стабильных положениях последовательно, и диск будет прыгать, как шаговый двигатель в этих положениях.

      При этом нам по-прежнему нужен способ запуска катушек в зависимости от текущего положения ротора…

      Самый простой способ привести в действие BLDC — это двигатель, оснащенный датчиками Холла. Эти три датчика расположены прямо между зубьями статора и позволяют активировать 3 последовательных стабильных положения ротора. (На картинке вы можете видеть старый гибкий двигатель с хорошо видимыми датчиками Холла). Обратите внимание на положение этих датчиков, которое совпадает с положением стабильного ротора на изображении выше.

      Двигатель жесткого диска не имеет датчиков Холла… Они используют другую технику для определения положения ротора. Эта технология «безсенсорного BEFM» эффективна, но гораздо сложнее в реализации…

      Таким образом, я решил заменить датчики на эффекте Холла одним датчиком: фототранзистором RPR220.

      Этот датчик позволяет мне проверить положение 12:00 часов и , чтобы проверить стабильное положение 6 ротора. Нижняя пластина должна быть тщательно выровнена с этим устойчивым положением. Я покажу вам последнее, как это сделать.

      Это делается, зная, что существует 24 стабильных положения, вам просто нужно знать продолжительность полного вращения, чтобы разделить ее на 24, чтобы получить продолжительность полного шага. Вы можете коммутировать положение № 1, когда видите темное пятно, а затем последовательно запускать следующие 23 шага.

      По сути, это означает, что вместо трех датчиков Холла у нас есть только один… Таким образом, если вы хотите повернуть диск, вам просто нужно «запустить вращение» с помощью техники шагового режима (увеличивайте последовательность движения один за другим). ). когда вы видите импульс фототранзистора, вы находитесь в положении 6.

      Теперь продолжайте пульсировать последовательность, но с более высокой скоростью, и измерьте время, чтобы снова увидеть импульс RPR. Зная этот период вращения, вы можете оценить теоретическое время двух отсутствующих датчиков и точно запустить соответствующие импульсы. И увеличить скорость…

      Именно это и реализовано в прошивке. Просто и эффективно, если вы не хотите слишком сильно увеличить скорость… когда двигатель заглохнет!

      Это может показаться простым, но имейте в виду, что вы должны запустить диск в «шаговом режиме», разогнать его и, когда скорость станет достаточно высокой, переключиться в бесколлекторный режим. Это может быть немного сложно, в основном, если вы помните, что диск 12-вольтовый, питается только от 5-вольтового. ..

      Конечно, катушки не питаются напрямую от 5 В постоянного тока, а питаются через ШИМ-сигнал для ограничения тока в них и настройки скорости вращения.

    • Схемы электроники

      Джей Пи Глейзес • 08.07.2022 в 13:29 • 0 комментариев Электроника

      основана на микросхеме PIC 24FJ256GB10. микроконтроллер. Этот 16-битный микроконтроллер имеет собственный USB-порт, который позволяет легко взаимодействовать с ПК.

      Он также имеет 9 аппаратных портов PWM, которые идеально подходят для управления двигателями.

      Вместе с PIC мы находим:

      • Драйвер тройного моста L6234, используемый для управления двигателем
      • Отражающий фотодатчик (фоторефлектор) RPR2200012
      • аудиоусилитель MAX9716 для того, чтобы часы говорили (будет сделано)
      • стабилизатор напряжения 3,3 В
      • несколько компонентов SMD для «склеивания» Схемы довольно просты:

      Обратите внимание, что вы можете безопасно забудьте часть аудиоусилителя, которая была добавлена ​​туда только «ради забавы» (см. соответствующий журнал, который будет опубликован)

      Двигатель приводится в действие драйвером H bidge L6234

      Его выходы подключены непосредственно к разъему двигателя, снятому с оригинала. доска.

      Обратите внимание, что контакт VS рассчитан на 12 В, но я питаю эту систему только напряжением 5 В постоянного тока, поступающим от разъема USB.

      Работает, двигатель не очень быстро вращается, но на час хватает, а Н-мост вообще не греется!

      Кроме того, вам не нужно добавлять внешний источник питания, только зарядное устройство для смартфона!

      Катушка головки управляется напрямую через вывод ШИМ, выдаваемый PIC. Mosfet предназначен для того, чтобы справиться с ограничением 3,3 В ввода-вывода PIC…

      Наконец, фототранзистор получает питание 5 В и подключается к устойчивому к 5 В входному контакту PIC:

      Это все, что касается схемы, которая, наконец, довольно проста.

      Здесь вы можете найти все файлы eagle, включая PCB.

    • Гравировка диска

      Джей Пи Глейзес • 08. 07.2022 в 10:35 • 0 комментариев

      Теперь вам нужно спроектировать красивую «тарелку для часов».

      Геометрия диска напрямую влияет на эту конструкцию.
      Вам нужно составить точный план диска, положения осей, длины руки и головы… и передать все это в программу САПР. вот мой дизайн для моего старого диска Samsung.

      Вот файл dxf для этого чертежа


      Мы протестировали несколько способов переноса этого чертежа на диск.:

      • способ переноса тонера с помощью ламинатора и лазерного принтера (перенос тонера). Результат чистый, но очень хрупкий, не хватает точности при размещении рисунка на блюде. (см. рисунок в верхней части страницы проекта).
      • V-образная гравировка на фрезерном станке с ЧПУ. Результат почти идеален, несмотря на то, что знаки слишком широкие… Вот файл гравировки GCode

      это видео было ускорено (Высокоскоростное фрезерование)




    • Добавление фототранзистора на диск

      Джей Пи Глейзес • 08.07.2022 в 08:58 • 0 комментариев Фототранзистор

      RPR220 припаян к плате и его светодиод фокусирует ИК-луч на нижнюю пластину диска. Для этого в корпусе диска просверлено отверстие. На диск нанесено темное пятно, которое легко обнаруживается датчиком.

      Перед пайкой датчика RPR220 настоятельно рекомендуется расположить плату на диске . Это позволит вам использовать 4 отверстия для штифтов, чтобы пометить корпус диска и, таким образом, легко расположить отверстие на корпусе.

      В идеале фототранзистор должен лететь на расстоянии 6 мм от темной отметки. При необходимости отрегулируйте длину контактов перед пайкой.

      Впрочем, это не критично, процедура калибровки существует и будет описана позже. При условии, что фототранзистор видит темную метку, все будет хорошо!

      Точно так же темную метку вообще не нужно обрезать. Нарисуйте его вручную на диске перманентным маркером.

      Вы можете удалить оригинальную печатную плату, но не забудьте отпаять ленточный разъем двигателя HHD. Он будет повторно использоваться на нашей новой печатной плате.

      Не повредить ленту двигателя!

    • Изменение руки головы

      Джей Пи Глейзес • 08.07.2022 в 08:17 • 0 комментариев

      Откройте жесткий диск и снимите кронштейн головок:

      1. снимите верхнюю половину магнита
      2. открутить винты фиксатора диска
      3. открутить винт разъема
      4. открутить винт на центральной оси кронштейна головок

      Магнит очень сильный, снять его непросто. Вы можете использовать отвертку, чтобы помочь вам, но будьте осторожны, катушка очень хрупкая … и абсолютно необходима для этих часов. То же самое для разъема и ленты!

      Головка головки должна быть оснащена небольшой пружиной кручения, чтобы преобразовать ее в гальванометр с подвижной катушкой.

      Пружина кручения скрыта под рычагом головы. Его совершенно не видно.

      1. просверлен кронштейн головок и в отверстие вклеен кусок рояльной проволоки
      2. головки правильно сняты, а их крепления слегка отогнуты, чтобы не касаться диска. .
      3. Вам нужно найти два самых больших провода на разъеме. Они должны быть соединениями катушки. Мы будем использовать эти соединения для питания катушки.

      Удаление головок может быть деликатной операцией. Не торопитесь, сделайте это чисто хотя бы для верхней головы (единственной, которая видна и использует «часовую стрелку». Так что мой совет — закончить на этой и изучить на нижней другие!

    • правильный выбор жесткого диска

      Джей Пи Глейзес • 08. 07.2022 в 07:52 • 0 комментариев

      В моем электронном мусоре был этот старый жесткий диск Samsung

      Вы все еще можете найти подобные продукты на ebay. (Поиск в Google жесткого диска Samsung 1,08 ГБ)

      Common characteristics
      Manufacturer	Samsung
      Model	SAMSUNG WN310820A (1.08GB)
      Capacity	1 GB
      Interface	PATA
      Производительность
      Максимальная скорость интерфейса	16,7 МБ/с
      Максимальная скорость чтения	2 МБ/с
      Минимальное среднее время доступа	18,0 мс

      Их характеристики не то чтобы впечатляющие, но достаточно умные, чтобы построить часы!


      А преимуществ у них масса:

      • внутренние кишки находятся «поверх» корпуса после снятия крышки.
