чертежи, схема, фото инструкция с описанием

Приобретая загородный дом или дачу, каждый дачник планирует интерьер также тщательно, как и в своем доме. Как правило, мебель для дачи – это дорогое удовольствие, которое может позволить себе не каждый.

Одним из самых главных предметов мебели на даче является надежный стол, за которым сможет собраться вся ваша семья и друзья. Сделать стол на дачу своими руками можно быстро и не затрачивая много средств.

В зависимости от будущего предназначения дачного столика можно выбрать его форму и конструкцию. Самыми распространенными вариантами являются: раскладной столик, деревянный обеденный стол, и небольшой круглый столик, который отлично подойдет для обеда на природе. Фото столов для дачи представлены ниже.

Раскладной стол из подручных средств

Раскладной стол – это незаменимая вещь не только на приусадебном участке, но и в гараже или дачном домике. Он отлично впишется в любой интерьер и не займет много времени и сил на изготовление. Основными преимуществами такого стола являются его компактность и мобильность.

Его можно взять с собой на пикник на природу или поставить в саду, он не займет много места. Раскладной стол может быть различных форм и сложности конструкции.

Рассмотрим самый простой, но в то же время надежный вариант раскладного стола. Для изготовления понадобится несколько брусков, выпиленных на циркулярной пиле и столешница, в качестве которой можно использовать ящик, лист ДСП, древесный спил и др.

После обработки деталей конструкции лобзиком и шлифовальной машиной собираем стол, крепя ножки и подножные опоры между собой с помощью болта. Столешница к основанию будет крепиться саморезами по заранее нанесенной разметке. После сборки рекомендуется нанести защитный состав от сколов и загрязнений.

Садовый деревянный стол для большой семьи

Обеденный стол в саду – это обязательный атрибут любого загородного дома. Прямоугольный стол со скамейками считается классическим вариантом, он отлично вписывается в беседку или на веранду, не занимая много места.

Сделать деревянный стол не составит большого труда и начинающему мастеру, главное следовать инструкции и серьезно подойти к выбору материалов, из которых будет состоять каркас.

Основными составными компонентами будущего стола будут:

несущий каркас
подножная опора
столешница

Чтобы будущее изделие получилось ровным и красивым нужно сделать предварительный чертеж, который позволит правильно подобрать материалы и заготовки. Лучше всего использовать пиломатериал из хвойных пород деревьев, так как такое дерево лучше всего поддается обработке и стоит относительно недорого.

Для деревянного стола понадобятся следующие заготовки:

две верхние балки (38х90х978 мм) и одна (38х90х1473 мм)
четыре ножки (38х90х695 мм)

два раскоса (38х90х772 мм)
семь заготовок для столешницы (38х90х2337 мм)
продольная нижняя балка (38х90х1575 мм)
шесть поддерживающих балок (19х64х432 мм)

Для начала нужно скрепить ножки и поперечные балки шурупами, а затем соединить ножки между собой нижней балкой и закрепить шурупами. Чтобы детали лучше крепились между собой дополнительно используйте клей.

В верхних поперечных балках каркаса сделайте отверстия и соедините их верхней продольной балкой.

Соединяем верхнюю и нижнюю продольную балку раскосами, обрезав их концы под 45 градусов. Таким образом у нас получился основной каркас сооружения.

Крепим заготовки для столешницы к поперечным верхним балкам. Любые образовавшиеся погрешности и неровности можно убрать с помощью шлифовальной машины на завершающем этапе сборки.

Так как наше изделие будет скорее всего находиться на улице и ему придется пережить и дождь, и зимнюю непогоду, то важным моментом будет покрытие защитным слоем готовый стол. В качестве защитного слоя можно использовать краску, лак и др.

Круглый стол для душевной компании

Круглый столик в вашем саду или дачном доме сделает обстановку более уютной, к тому же круглая столешница выглядит всегда изящно и стильно.

Изготовление круглого стола начинается с подбора материалов и выпиливания основных заготовок.

Заранее сделайте чертеж будущего изделия. Стол будет состоять из следующих элементов:

основание
стойки
основание столешницы
сама столешница

Для сборки понадобятся следующие заготовки:

три бруска для основания (1 шт — 50х100х1025 мм, 2 шт – 50х100х470 мм)

четыре одинаковых бруска для стоек (100х100х600 мм)
девять брусков для основания столешницы (1 шт – 50х100х825 мм, 2 шт — 50х100х525 мм, 4 шт — 25х100х475 мм, 2 шт – 25х100х600 мм)
девять досок для столешницы (25х150х1950 мм).

Изначально следует собрать основание, скрепив между собой крестовину саморезами и клеем. Обработайте шлифовальной машиной образовавшиеся неровности.

Затем к основанию крепятся четыре основные стойки, которые будут ножками стола. Важно при креплении обратить внимание на строго вертикальное положение ножек, чтобы стол не получился кособоким.

Соедините между собой доски предназначенные для столешницы и с помощью лобзика срежьте края ровно по кругу. Заранее следует сделать разметку чтобы круг получился ровным.

Далее собирается основание, которое закрепит доски столешницы между собой и соединит ее с нижней частью стола. Обратите внимание, что от прочности крепления основания зависит то, насколько крепким получится ваш стол.

Для удобства по концам крестовины можно прикрепить небольшие брусочки, размером 25х100 мм, которые защитят основание от загрязнения и воды.

После окончания сборки проверьте чтобы шляпки саморезов были глубоко посажены и замажьте все отверстия шпатлевкой по дереву. Покрасьте получившийся столик краской для наружного применения.

Стол для дачи своими руками на фото является примером того, что вы можете получить в результате работы. Теперь вы знаете как украсить ваш приусадебный участок беседку или дачный домик, затратив при этом минимум средств и усилий. Ваша семья и друзья смогут оценить работу мастера, собравшись за чудесным дачным столиков дружной компанией.

Стол для дачи — фото лучших идей выполненных своими руками

Как сделать деревянный стол своими руками?

Содержание

Стол с царговым поясом
Варианты конструкции
Чертеж стола
Стол в стиле Кантри
Варианты конструкции
Чертеж стола
Стол с царговым поясом и выдвижным ящиком
Варианты конструкции
Чертеж стола
Стол на одной опоре
Чертеж стола
Стол на козлах
Варианты конструкции
Чертеж стола
Раздвижной стол
Варианты конструкции
Чертеж стола
Раздвижной стол на одной опоре
Варианты конструкции
Чертеж стола
Стол с выдвижными секциями столешницы
Варианты конструкции
Чертеж стола
Стол со сдвигающейся складной крышкой
Варианты конструкции
Чертеж стола
Стол с откидными досками и выдвижными кронштейнами
Варианты конструкции
Чертеж стола
Стол-книжка с поворотными рамочными опорами
Варианты конструкции
Чертеж стола
Стол-книжка с поворотными ножками
Варианты конструкции
Чертеж стола
Стол с выдвижными ножками
Варианты конструкции
Чертеж стола
Стол-кресло, Стол-скамья
Варианты конструкции
Чертеж стола

Лучше всего запоминается плохо спроектированный обеденный стол. Тот,который слишком низкий или слишком высокий, под которым не хватает свободного пространства для ног, на котором слишком мало места. Чтобы помочь вам спроектировать стол, который запомнится только своим привлекательным внешним видом, мы приведем здесь базовые стандарты.

ВЫСОТА СТОЛА. Расстояние от пола до верхней поверхности крышки. Обычно это 68–76 см.

ПРОСТРАНСТВО НАД НОГАМИ. Расстояние от пола до нижней кромки царги – вертикальное пространство для ног. Минимальное расстояние – 60 см.

ПРОСТРАНСТВО ДЛЯ КОЛЕНЕЙ. Расстояние от кромки стола до ножки – пространство для коленей при придвинутом к столу стуле. Минимальное расстояние – от 36 до 40 см, оптимальное – 36–46 см.

ПРОСТРАНСТВО НАД БЕДРАМИ. Расстояние от сиденья до нижней кромки царги – вертикальное пространство для бедер, когда человек сидит на данном стуле, придвинутом к столу. Минимум – 15 см.

ПРОСТРАНСТВО ДЛЯ ЛОКТЕЙ. Боковое пространство на столе для каждого сидящего. Минимум – 60 см, но 75 см гораздо лучше.

ГЛУБИНА ДЛЯ РУК. Переднее пространство на столе для каждого сидящего. Менее 30 см будет мало, а больше 45 см – слишком много.

ПРОСТРАНСТВО ДЛЯ СТУЛА. Расстояние от кромки столешницы до стены достаточное для того, чтобы отодвинуть стул, вставая из-за стола. Архитекторы утверждают, что нужно минимум 90 см, а 110 см будет оптимальным вариантом.

Стол с царговым поясом

Когда вы слышите слово «стол», разве вы не думаете о плоской панели на четырех ножках? Разве вы не думаете именно о таком столе, как нарисован здесь? Да, эта конструкция – самая изначальная из изначальных. В простейшем варианте стол – типичной конструкции – состоит всего из трех видов деталей: ножки, царги и крышка (столешница). Ножки и царговый пояс образуют прочную, но тем не менее открытую опорную структуру. В структурном смысле многие столы являются столами с царговым поясом, хотя мы редко так их называем. Гораздо чаще их называют по функциональному назначению или месту их расположения: обеденный, кухонный, прикроватный, письменный стол. Листая книгу дальше, вы встретите изначальные конструкции разных столов, и многие из них будут возвращаться к этому «базовому» столу. Такой стол, как правило, можно встретить в кухне или столовой. Его массивность создает впечатление прочности. Хотя ножки достаточно массивны, точеный профиль зрительно уменьшает их массивность. Кроме того, при-личные размеры ножек делают их идеальными для прочных столярных соединений. Несмотря на простоту конструкции стола с царговым поясом, возможно множество его вариаций. Стол может быть круглым, квадратным, овальным, прямоугольным. Его ножки могут быть квадратными, точеными, сужающимися или резными. Даже царги могут влиять на вид стола.

Варианты конструкции

Например, круглый стол с такими же точеными ножками, как у базового стола, выглядит совершенно иначе. Этот отличный вид придает ему квадратный царговый пояс при круглой крышке. Несмотря на элегант-ные ножки-кабриоли стола в стиле времен королевы Анны, массивные царги делают его рабочим столом. Царги с вырезами у третьего стола создают существен-ные визуальные и практические отличия, заставляя стол казаться легче и выше и образуя увеличенное пространство для бедер сидящего.

Чертеж стола

Стол в стиле Кантри

Этот стол называют по-разному – стол в стиле кантри, в стиле ретро, барный стол – и по-разному Представляют. Исследователи мебели обычно описывают его как простой, низкий, продолговатый стол на массивном подстолье с точеными ножками и проножками Это достаточно точно его характеризует: стол с царговым поясом и проножками. Проножки, особенно такие прочные, как на рисунке, существенно повышают долговечность и жесткость конструкции. При интенсивной ежедневной эксплуатации проножки могут увеличить на годы срок службы стола. Термины «кантри» и «барный» определенно связаны с XVII–XVIII веками, когда такие столы широко использовались в гостиницах, тавернах и барах в сельской местности и городках. Сохранившиеся экземпляры таких столов действительно имеют массивные проножки – хотя и сильно стертые множеством ног. Показанный здесь стол снабжен вместо двух продольных одной срединной проножкой, чтобы было удобнее сидеть за столом. Однако многие ранние столы имели про-ножки по периметру. Конструкция незамысловата. Царги и проножки врезаются шипами в ножки с усилением клиньями, нагелями и т. п. Крышка стола представляет собой широкую панель «в наконечник».

Варианты конструкции

Простейший способ изменить дизайн сто-ла – изменить ножки. У нашего «исходного» стола ножки круглые – точеные – и форму точения можно менять бесконечно. Просто помните, что потребуется ровная прямоугольная поверхность для соединений царга-ножка. У стола в стиле кантри можно также из-менять проножки – как по внешнему виду,
так и по их конфигурации, как показано на рисунке ниже.

Чертеж стола

Стол с царговым поясом и выдвижным ящиком

Название «стол с царговым поясом» относится скорее не к стилю, а к конструкции. Этот тип стола является базой для кухонных, библиотечных, письменных столов и т. п. Даже для верстака.Выдвижной ящик или два повышает функциональность стола, поскольку инструменты, которые применяются при его использовании, могут храниться в этих ящиках. В некоторых случаях достаточно небольшого ящика, в других же требуется самый большой из всех возможных.Есть всего пара способов включить в конструкцию такой ящик. Простейший подход – просто вырезать в царге ящичный проем. Для относительно небольшого ящика и достаточно массивной царги он вполне подходит. Если же проем получается таким большим, что создает опасность разрушения доски, то царгу лучше заменить ящичными брусками. Бруски можно повернуть на 90°, так чтобы их ширина соответствовала толщине ножки. Шиповые соединения обеспечивают жесткость. Конструкция с двумя – надъящичным и подъящичным – брусками предпочтительнее, так как верхний брусок будет препятствовать смещению ножек внутрь.

Варианты конструкции

Установка выдвижного ящика в круглом столе вполне возможна. Но если царговый пояс имеет квадратную или прямоугольную форму, то надо быть готовым, что доступ внутрь ящика будет ограниченным. Если же царговый пояс округлый, то передняя панель ящика должна изготавливаться так (например, слоисто-гнутая или блочно-клееная конструкция), чтобы ее форма соответствовала форме царги.

Чертеж стола

Стол на одной опоре

Альтернативой столу с ножкой в каждом углу является стол на одной центральной опоре. Его столешница прикреплена к центральной стойке, установленной на низких, расходящихся в стороны ножках. Здесь царги конструктивно не требуются, но некоторые одноопорные столы их имеют. На первый взгляд стол без ножек и царг дает неограниченное пространство для ног. Однако хотя у него действительно много места для коленей и бедер, его «стелящиеся» ножки обычно мешают ступням сидящего. Это цена устойчивости: проекция столешницы не должна превышать площадь опоры более чем на 15 см. Немного больше – и вы рискуете опрокинуть стол, облокотившись на край. Критическое значение для этой конструкции имеет прочность центральной стойки и ее соединение с основанием или ножками. У показанного здесь стола овальная столешница и – в соответствии большой и малой осью овала – две пары ножек разной длины. Ножки соединяются с сужающимися книзу стойками, а стойки с кронштейнами столешницы сдвоенными шипами в проушины. Эти промежуточные сборки, в свою очередь, склеиваются на рейку с квадратным сердечником и образуют расширяющуюся кверху центральную опору.

Стол на опоре появился в XVIII веке как маленький столик типа журнального с трехногим основанием. Для изготовления обеденного стола столяры объединяли два одноопорных стола или ставили продолговатую столешницу на две трехногие опоры. Современные модели варьируются от простейших утилитарных до многостоечных. Структурное преимущество многостоечных опор в повышенной сопротивляемости перекашиванию. Хотя площадь опоры может быть заметно меньше проекции столешницы, большой стол с таким типом опоры может быть достаточно устойчив благодаря массе опоры.

Чертеж стола

Стол на козлах

Положите широкую доску на козлы – и вы получите стол. Это родоначальник стола на козлах, который, возможно, является самым первым видом стола. С древних времен его форма значительно усовершенствовалась, но он остается простым в изготовлении разборным столом. Его элементарной формой остается панель или лист фанеры на свободно стоящих козлах. А когда козлы перестают быть свободно стоящими, вот тогда такая сборка и становится столом, потому что они должны быть соединены друг с другом, со столешницей или и то и другое. В показанном здесь столе каждая поло-вина козел состоит из довольно широкой стойки, внизу врезанной в ножку, а вверху в кронштейн столешницы. Чем шире козлы, тем лучше стол противостоит раскачиванию из стороны в сторону. В стойки врезана длинная массивная проножка. Столешница крепится шурупами к козлам, и конструкция становится одним целым. Хотя под столешницей достаточно пространства для ног, не стоит забывать о проножке, чтобы, сидя за столом, не на-бивать шишек на голенях. Также и торцы столешницы должны выступать за козлы на 35–45 см, чтобы обеспечить достаточное пространство для сидящих там. Многие столы на козлах конструируются разборными. Распространенные способы крепления деталей разборного стола показаны на следующей странице.

Варианты конструкции

Помозговать над формой стоек и ножек козел – простейший путь изменить внешний вид этого стола. Здесь показано несколько примеров. Первоначальные козлы были похожи на пильные козлы, и Х-образная форма была весьма популярна в средневековой Европе. Пенильванские немцы и другие германские переселенцы привезли эту форму в Америку, и ее все еще часто можно встретить у столов для пикника. Сегодня самой распространенной является Н-образная форма. Шейкеры (сектанты-трясуны), которые делали немало столов на козлах, обычно использовали изящные ножки «с высоким подъемом»

Чертеж стола

Раздвижной стол

Знакомый всем обеденный стол можно расширить за счет добавочной доски крышки. Тогда обычный стол для семьи можно увеличивать для приема гостей.На первый взгляд может быть незаметно, что это стандартный стол с царговым поясом, разрезанный на две части и вновь соединенный с помощью специальных полозьев. Полозья можно купить готовые или сделать вместе со столом. Каждое полотно крышки стола должно быть не менее 60 см – оптимального места на одного сидящего.

Варианты конструкции

Дизайн раздвижного стола может варьироваться, как и обычно, изменением ножек и царг. Форма царг и столешницы практически не влияет на общую конструкцию. Если речь идет о столе с царгами, то с раздвижным вариантом работают как обычно. С увеличением пределов раздвигания может возникнуть необходимость в дополнительной ножке для опоры средней секции. И не забудьте о важности мелких деталей – например, крепления царг к крышке стола

Чертеж стола

Раздвижной стол на одной опоре

Стол на одной опоре – базовая форма стола, имеющая некоторые преимущества над столом с царговым поясом. Если вам нужен раскладной стол, не забудьте рассмотреть и эту форму.У такого стола вполне можно сделать и раздвижную, и раскладную, и откидную крышку, что будет расширять его. Наиболее распространенным вариантом является раздвижная крышка со вставной секцией. Как показано на следующей странице, крышка делится надвое и ее половинки соединяются специальными раздвижными полозьями. Таким образом, эти два полотна крышки можно раздвинуть и вставить между ними дополнительную доску. Что при этом делать с опорой – ключевой вопрос для мастера. Чтобы стол был устойчивым, размер крышки и площади опоры должны быть близки. В показанном примере опора вертикально поделена на две части, каждая из которых скреплена с соответствующим полотном крышки. При раздвигании крышки разделяется и опора.

Варианты конструкции

Базовая фор-ма имеет опору, разделяющуюся при раздвижении стола. Это не единственный вариант. Если приемлемо относительно небольшое, скажем, 30–40 см, расширение, то раздвижной стол можно сделать и на не разделяющейся опоре. Другой вариант – сделать стол на двух опорах. Стол с опорой для каждой раздвигающейся половинки может расширяться на 90–120 см.

Чертеж стола

Стол с выдвижными секциями столешницы

При выборе одного из видов раскладных столов одной из самых интересных конструкций является система с выдвижными секциями. Она проста и в изготовлении, и в использовании. В базовой структуре стола нет ничего не-обычного. Единственное отличие от обычного подстолья из царг и ножек – наличие прорезей в торцевых царгах. Различие лежит поверх царг и ножек.Вместо крепления столешницы к царговому поясу ее боковые секции, прикрепленные к длинным сужающимся полозьям, укладываются на сборку ножки-царги. Полозья соответствуют прорезям в царгах. Имеющаяся центральная доска, разделяющая боковые секции, закреплена шурупами на царгах. Крышка стола укладывается сверху центральной доски и боковых секций, но не закрепляется намертво. При раскладывании стола боковая секция просто выдвигается из-под крышки. Полозья имеют ограничители, не позволяющие выдвинуть секцию слишком далеко. При выдвигании крышка сначала чуть наклонится, но в полностью разложенном состоянии она станет вровень с боковой секцией. Поскольку выдвижные секции являются частью конструкции, то вам не придется пускаться в их поиски по чуланам и кладов-кам, когда потребуется разложить стол перед приходом гостей. Вы просто выдвигаете секцию или две – даже если стол уже накрыт.

Варианты конструкции

Система с выдвижными секциями сочетается с любыми типами опор стола при условии наличия царг. Таким образом, стол на козлах или двухопорный стол (как на рисунке справа), снабженные царгами, могут иметь выдвижные секции для увеличения числа посадочных мест. Однако система плохо подходит для столешниц с отличными от прямолинейных формами. В сложенном состоянии боковая секция убирается под крышку и ее кромки остаются (или должны оставаться) на виду. Если форма отличается от формы крышки, то стол в сложенном состоянии, вероятно, будет выглядеть довольно странно. К примеру, полукруглая боковая секция, находящаяся под квадратной или прямоугольной крышкой, создаст зазор между крышкой и царгами.

Двухопорный стол с выдвижными
секциями

Чертеж стола

Стол со сдвигающейся складной крышкой

Стол со сдвигающейся складной крышкой (столешницей) встречается относительно нечасто. Несмотря на малую распространенность, это прекрасная система.У стола одна дополнительная секция – дубликат «основной» крышки, эта секция соединена с крышкой с помощью петель и в сложенном состоянии лежит на основной секции (крышке). Чтобы разложить стол, «сдвоенная» столешница сдвигается до крайнего положения (до половины подстолья), а затем дополнительная секция откидывается на подстолье. Верхние кромки царг надо покрыть войлоком или фетром для облегчения скольжения крышки. Изготовить механизм скольжения несложно. Каждый полоз имеет гребень, входящий в паз в своей направляющей. Недостатком является то, что в период повышенной влажности гребни может заедать в пазах. Базовый вариант конфигурируется обычно, как приставной стол. В разложенном состоянии кромки столешницы довольно далеко отстоят от подстолья, что создает под столом достаточное пространство для сидящих. У-образная форма проножек обеспечит достаточное место для ног сидящих у торцов стола.

Варианты конструкции

В сложенном состоянии этот стол выглядит как несколько странный обеденный стол. Для ограничения свеса столешницы над подстольем (обеспечения устойчивости) размер базовой части должен приближаться к размеру сложенной столешницы. Следовательно, складная столешница должна использоваться на таком типе стола, который не выглядел бы странно при малом свесе столешницы. Хорошие варианты такого применения включают приставной стол (как базовый), придиванный стол (показан здесь) и другие столы и столики специального назначения. Эти столы в сложенном состоянии можно приставлять вплотную к стене. Складные крышки обычно применяют в традиционных карточных столах, но без раздвижного механизма. Тем не менее раздвижной механизм подойдет и здесь.

Чертеж стола

Стол с откидными досками и выдвижными кронштейнами

Стол с откидной доской (или досками) – это практически «родовое» название всех столов, у которых секции столешницы соединены между собой петлями. Это распространенный вид, и он присутствует во всей американской истории. В любом мебельной стиле, от стиля времен Вильгельма и Марии до современного, вы встретите стол с откидной доской.У этого стола откидные доски являются частью конструкции. Когда они не используются, их можно опустить в вертикальное положение, сэкономив пространство в помещении. Есть немало способов удерживать откидные секции в поднятом положении. В показанном здесь примере используются выдвижные держатели – вы поднимаете доску и из-под нее выдвигаете опорные кронштейны (примерно как выдвижной ящик). Некоторые другие системы опор см. стол с поворотными рамочными опорами, с поворотными ножками на стол-книжка на и несколько карточных столов. Главное, над чем стоит задуматься для этого типа стола, это ширина откидных досок, которые могут оптимально поддерживаться выдвижными или поворотными/шарнирными кронштейнами. Делайте относительно узкие откидные доски — скажем, не шире 38 см. Для более широких секций – см. варианты с поворотными рамочными опорами или поворотными ножками. Длинной откидной доске, как в показанном здесь образце, потребуется более одного кронштейна. Между прочим, этот образец получил в XX веке интересное название, которое применяется к относительно длинному утилитарному столу с откидными крышками. Это название, которое можно перевести как «страдный», создает в со-знании картину разложенного большого стола», заставленного едой для проголодавшихся сезонных сельскохозяйственных работников в период сбора урожая. Независимо от того, как мы его называем сейчас, народ, сидевший за таким столом году так в 1840-м или 1880-м, вероятно, называл его столом с откидными досками или раскладным столом.

Варианты конструкции

Если базовый обеденный стол довольно длинный и относительно узкий, с прямоугольной столешницей с острыми углами, то стол с откидными досками может быть почти любого размера, пропорций и формы. Крышка стола (столешница) может иметь откидные доски округлой или слегка закругленной формы. На укороченном или квадратном подстолье можно установить круглую, квадратную или овальную столешницу. Можно скруглить углы откидных секций или сделать их внешние кромки изогнутыми.

Чертеж стола

Стол-книжка с поворотными рамочными опорами

Стол-книжка – русское название стола с поворотными рамочными опорами, которые шарнирно крепятся к сборке царга-ножка-проножка. Опорная стойка соединена с поворот-ной стойкой верхней и нижней перекладиной. Вся опора может поворачиваться так, чтобы на нее можно было положить поднятую откидную секцию (доску). Поворотная опора стала предшественником поворотной ножки. В ней много структурных элементов, отражающих состояние столярного искусства XVI века, когда она появилась. Но как и любая хорошо сделанная рама, она обладает жесткостью конструкции и является прекрасной опорой для откидной доски. Хотя первые такие столы обычно имели две рамочные опоры (по одной на каждую откидную доску), часто встречались и столы с одной откидной доской и одной поворотной опорой, а бывало и наоборот – было несколько левиаф-нов с 12 поворотными опорами. В сложенном виде столы были, как правило, очень узкими и существенно экономили пространство. Большой стол с двумя поворотными опорами на каждую откидную доску можно сделать так, чтобы опоры поворачивались как друг к другу, так и друг от друга. Если они поворачиваются друг к другу, то при опущенных откидных досках опорные стойки рамок будут располагаться рядом с основными ножками, визуально делая их более массивными. При повороте друг от друга опорные стойки расположатся рядом, создавая впечатление стола с шестью ножками.Первые столы обычно изготавливались в стиле барокко, со сложным точеным профилем ножек. Однако показанный пример – полностью в современном стиле.

Варианты конструкции

Существенное преимущество стола-книжки – возможность поддержки очень больших дополнительных секций. Надежная опора под откидной доской делает стол весьма устойчивым даже при одной поднятой секции. Таким образом, сложно сделать очень узкий стол с широкими откидными досками. В сложенном состоянии стол занимает очень мало места. В разложенном – имеет огромную столешницу

Чертеж стола

Стол-книжка с поворотными ножками

Этот стол вполне оправданно можно называть столом с откидными доска-ми, однако поворотная ножка выделяет его из других ему подобных. Поворотная ножка – потомок рамочной поворотной опоры (см. стр. 158). Если поворотная опора крепится к раме стола, состоящей из царги, ножек и проножки, то поворотная ножка крепится только к царге. Результат – об-легченный внешний вид. Скорее размер, а не узел поворотной ножки характерен для этого стола. Диаметр столешницы всего 107 см будет вполне комфортен для четверых. Поворотная ножка применяется в карточных столах с небольшими складными столешницами. В период королевы Анны уменьшенная версия показанного здесь стола называлась «столом для завтрака» и использовалась как действительно для завтрака, так и для игр и чаепитий. Более крупным столам, вероятно, потребуются дополнительные поворотные ножки для улучшенной поддержки откидных досок.Шарнирное соединение – фактически деревянная петля – делает поворотную ножку реализуемой. Более изящный вариант, чем показан здесь, делает соединение похожим на металлическую петлю.

Варианты конструкции

Конструкция поворотной ножки для стола с откидными досками появилась в первой половине XVIII века. Хотя «базовым» мы выбрали стол в стиле времен королевы Анны, поворотная ножка использовалась в столах разных стилей. Профиль ножки, как правило, будет индикатором стиля. Столы с поворотной ножкой в стиле чиппендейл часто имеют кабриоли, но всегда с завершением «коготь-шар». Квадратные фасонные ножки тоже применяют в столах чиппендейла. Во времена федерального
стиля столы «хепплуайт» делались с сужающимися книзу ножками, как показано здесь, а столы в стиле шератон – с точеными, часто рельефными, ножками.

Разложенные откидные доски превращают
прямоугольный стол в квадратный

Чертеж стола

Стол с выдвижными ножками

Преимущество стола с рамочной поворотной опорой над столом с поворотной ножкой заключается в устойчивости, создаваемой дополнительными ножками. Когда откидные доски подняты, их поддерживают дополнительные ножки. Стол с выдвижными ножками также имеет это преимущество над столом с поворотными ножками, но обладает и одним преимуществом над столом с рамочными поворотными опорами. Как и стол с поворотной опорой, этот стол снабжен дополнительной ножкой для каждой откидной доски. Но соединяет ножку со столом всего лишь узкая перекладина. Эти перекладины помещаются в обойму из двух направляющих, установленных между продольными царгами, и выдвигаются через вырезы в царгах. Ножка крепится к перекладинам. Поднимите откидную доску, выдвиньте ножку и опустите на нее доску. У вас есть ножка под откидной доской, и при этом по-прежнему четыре ножки под стационарной крышкой стола. Эта структура может держать очень широкие откидные доски.

Варианты конструкции

Вот два очень разных стола с выдвижными ножками, каждый из которых обладает прекрасной устойчивостью благодаря дополнительной ножке (или ножкам) в разложенном состоянии.Когда карточный стол сложен и стоит у стены, то дополнительная ножка не бросается в глаза. Разложив стол для игры и выдвинув дополнительную ножку, вы получите по опоре под каждым углом столешницы. Идеально. Выдвижные ножки также станут отличным дополнением для длинного стола с откидными досками. Если сделать по две выдвижные ножки под каждую доску, то стол не потеряет устойчивости, когда кто-то слишком сильно облокотится на него.

Чертеж стола

Стол-кресло, Стол-скамья

Стол-кресло обязан своим появлением на свет средневековой практичности. В Средние века жилища были маленькими и продуваемыми сквозняками. Любая мебель была дорогая, все делалось ручными инструментами. И если предмет мебели мог выполнять больше одной функции – что ж, тем лучше.Стол-кресло явно универсален. При опущенной крышке это стол. С поднятой крышкой – сиденье. И как с большинством универсальных вещей, его функциональность далека от совершенства.С развитием мебельной отрасли стол-кресло становился более совершенным по конструкции и изящным по внешнему виду. У показанного здесь изделия есть ножки и подлокотники, прикрепленные к бокам сиденья соединениями шипом в гнездо. Выраженное завершение ножки в форме башмака делают кресло устойчивее, а подлокотники – комфортнее. В кресле даже есть выдвижной ящик под сиденьем – более утонченное хранилище, чем коробка с крышкой. Столешница крепится врезкой ласточкиным хвостом.

Варианты конструкции

Первые американские столы этого типа датируются с 1600-х годов. Самые ранние экземпляры имеют фигурные точеные ножки. Такие столы продолжали делать в следующую пару столетий, особенно в сельской местности, и на этом пути они растеряли большинство своих украшений. Два незатейливых изделия, показанных ниже, иллюстрируют, как просто можно превратить «классическую» скамью в стол. Ножки-панели просто продлены выше сиденья. Внешний вид чисто функциональный, но эффект тем не менее привлекателен. Кроме того, оба образца можно изготовить, используя только простейшие ручные инструменты.

Чертеж стола

Стол раскладной своими руками: чертежи и процесс работы

прихожая
гостиная
кухня
детская
спальня
сад
материалы

Кухонный гарнитур
Столешница
Барная стойка
Cтол
Стулья
Полка

4 декабря

Рейтинг: 47

Раскладные столы сегодня используются для различных целей. Раскладные столики уместны на открытых террасах и верандах, в гостиной, которая не отличается большой площадью. Складной столик может стать настоящим украшением интерьера. Если есть опыт, то такую конструкцию можно легко сделать своими руками.

Рисунок 1. Схема устройства складного столика.

Особенностью раскладной мебели является то, что она может легко и быстро собираться для перевозки или хранения и разбираться при необходимости. Столешница делается из 2 частей, чаще всего она скрепляется петлями (рис.1). Есть и другие варианты, например, использование шипов для объединения половинок. Сделать столик можно своими руками, вариантов схем для сборки много. Их выбор зависит от того, какой размер необходим, какая конструкция удобнее для использования. В качестве ножек подойдут деревянные бруски или металлические трубки.

Процесс работы

Стол раскладной своими руками для дачи можно изготовить из подручных материалов. Чертеж простой, а схема сборки не представляет большой сложности.

При складывании столик не имеет больших размеров, он компактен и легок.

Рисунок 2. Чертеж раскладного столика.

Конструкцию можно взять с собой на природу, она легко поместится в багажнике автомобиля. Чертеж такого столика простой (рис. 2): при необходимости легко можно заменить указанные размеры на желаемые, увеличив либо уменьшив их. Обратите внимание на схему крепления ножек (рис. 3): все размеры, указанные в миллиметрах, при желании можно тоже заменить на свои.

Для работы применяются простые материалы и инструменты. Для столешницы лучше всего использовать специальную фанеру. С ней удобнее работать, вес фанеры не будет большим. Для сборки стола надо применять 2 отдельных куска фанеры, размеры которых будут составлять 340*500 мм. Лучше всего брать фанеру необходимого оттенка. Сегодня производители предлагают различные варианты материала, который предназначен специально для сборки предметов мебели.

Для ножек используются деревянные брусья, сечение которых составляет 20*40 мм. Для каждой ножки требуется предварительно просверлить отверстие на 6 мм, которое потребуются под крепление. Посадка их подбирается таким образом, чтобы болты входили с внешней стороны.

Необходимо сделать 4 перекладины, длина которых составляет 500 мм. Они требуются для составления рамы стола. Ставиться такие перекладины будут на столешнице, именно они являются ребрами жесткости для всей конструкции. На перекладинах делаются отверстия под болты. Для ножек потребуется 2 перекладины, длина их будет составлять по 380 мм. В качестве основы используется деревянный брусок. Для соединений берутся болты, саморезы по дереву. Если есть необходимость, то применяются металлические угловые пластины.

Процесс изготовления раскладного стола для террасы таков:

Рисунок 3. Схема крепления ножек раздвижного стола.

Циркулярной пилой выпиливаются бруски в полном соответствии с чертежами. Если такого инструмента нет, то его вполне можно заменить обычной пилой.
После этого необходимо сделать столешницу, для чего подходит плита из древесины или лакированная специальная фанера. В последнем случае вес столика получится не таким значительным, конструкцию будет легче переносить.
Далее потребуется взять заготовленные бруски, количество которых указывают чертежи. Необходимо все спилы отшлифовать, после чего закрыть специальной кромочной лентой. Лобзиком следует слегка закруглить бруски, которые будут использоваться для подножных опор и ножек стола. Шлифовальной машинкой аккуратно снимается прямой угол.
После подготовки всех деталей можно приступить к их креплению. Первыми крепятся опоры, ножки, затем на столешницу наносится разметка для ножек. Для работы применяются саморезы, диаметр которых составляет 35 мм или больше.
Перед сборкой все детали складного столика нужно пронумеровать. При необходимости поверхность полируется, покрывается лаком. Когда лак высохнет, стол собирается. Для этого обязательно используются чертежи, которые и показывают порядок сборки.

Вернуться к оглавлению

Столик для пикника

Чертеж используется любой, но лучше всего предварительно составить эскиз того, как столик будет выглядеть. На его основе уже выбирается готовый чертеж, для которого подбираются размеры или составляется собственный. Чтобы собрать маленький столик для пикника, за которым может собраться небольшая семья, надо подготовить:

2 листа фанеры 50*60 см. Можно брать ламинированную фанеру, которая имеет необходимый цвет. Сам материал должен быть влагостойким, так как столик будет часто подвергаться воздействию влаги.
Деревянный брус – 4 шт по 44 см, 2 шт по 60 см, 4 шт по 52 см.
Саморезы по дереву – 30 шт.
Оцинкованные гвозди – 50 шт.
Обычная дверная ручка для раскладывания столика.
Петли – 2 шт. по 60 мм.
Чемоданные обычные защелки -2 шт.
Специальные мебельные винты.

Чертеж сборки прост:

Первым собирается каркас столика. Берется 2 рамы 50*60 см, они скрепляются между собой саморезами.
На раму крепятся петли, они будут соединять 2 половины между собой.
Отмечается 4 отверстия, которые необходимы для ножек. При этом отверстия должны быть примерно на 1 мм больше, чем винты для мебели. После этого отверстия высверливаются, прикручиваются ножки для будущего столика.
С торцевой стороны рамы надо прикрепить ручку, защелку для стола. Далее следует проверить устойчивость, можно снять ножки и собрать столик.

Столик раскладного типа представляет собой конструкцию, которая легко собирается и разбирается. Внешне это 2 части столешницы, которые складываются подобно книжке, ножки можно снять для перевозки. Размер его небольшой, такой столик используется для отдыха на даче, природе, террасах.

чертежи, специфические особенности конструкции и рекомендации

Очень удобным решением является складной столик, с его помощью можно сменить место дислокации застолья, а также взять конструкцию на природу. Такое изделие не займет много места в интерьере, ведь когда вы не будете его использовать, стол можно сложить и поставить за дверью.

Подготовка инструментов

Раскладной столик своими руками может быть выполнен любым домашним мастером, который хоть раз в жизни имел дело с древесиной. Однако для проведения данных работ понадобится определенный набор инструментов и материалов. Следует подготовить шуруповерт с быстрозажимным патроном и набором бит, шлифовальную ручную машинку, рулетку, карандаш, электрический лобзик, строительный уровень и прямой угол.

Если нет шлифовальной машины, то приобретать ее для одного раза нет необходимости, лучше всего использовать наждачную бумагу, при этом вы сможете закончить изготовление столика, сделав его поверхность гладкой. Некоторые современные магазины предлагают потребителям использовать подобное оборудование напрокат.

Подготовка материалов

Раскладной столик своими руками вы сможете выполнить за один вечер, если под рукой будут все необходимые материалы. Понадобятся рейки двух типов, у одного из них должно быть сечение, равное 30 x 50 мм, тогда как у другого — 20 x 40 миллиметров. В первом случае нужно подготовить четыре элемента, длина каждого из которых составит 1200 миллиметров. Общий погонаж последних должен быть равен 5 метрам.

Для изготовления столешницы можно использовать клееный массив, который выполняется из сосны. Надежным и долговечным вариантом станет столешница, толщина которой варьируется в пределах от 30 до 40 миллиметров. Из заготовки вырезается деталь со следующими размерами: 1300 x 650 миллиметров. Каждая составляющая хорошо обрабатывается наждачной бумагой, а после покрывается лаком, что следует сделать еще до момента сборки конструкции. Рейки, которые лягут в основу ножек, в верхней части необходимо закруглить, а после хорошо отшлифовать.

Дополнительная подготовка элементов

Раскладной столик своими руками выполняется по размерам, которые устроят будущего владельца. Но технология остается той же, что описана в статье. Таким образом, в ножках, которые еще не отпилены по длине, необходимо просверлить сквозные отверстия, они понадобятся для каркасных планок и осевых болтов. Диаметр под крепеж должен составить 8 миллиметров, а под планки два отверстия должны иметь диаметр 5 миллиметров.

В центральной части планки следует просверлить отверстие под осевые болты, отступив сверху 430 миллиметров. Каркасные планки размечаются на глаз, однако при этом следует соблюсти симметрию.

Нюансы проведения работ

Раскладной столик своими руками изготавливается по определенной технологии, она предусматривает создание козлов и столешницы, эти составляющие не должны быть скреплены между собой. В столешнице необходимо смастерить пазы, куда будут устанавливаться, а после расклиниваться ножки. Специальные гнезда должны быть изготовлены таким образом, чтобы их крепление к столешнице осуществлялось саморезами 4 x 50 миллиметров.

На следующем этапе можно переходить к сборке конструкции. Если вы решили сделать раскладной столик своими руками, то козлы должны выглядеть в виде раскладушки, такая система позволит сэкономить место в доме или багажнике вашего автомобиля.

Первоначально ножки не следует отпиливать снизу, но они должны быть примерно одинаковыми. Осевые болты тоже не затягиваются до конца, чтобы была возможность разложить ножки. Для крепления допуска следует применить контргайки. Мастер может приобрести совершенно любые болты, однако их длина и диаметр должны быть подходящими. Для ножек, например, следует использовать болты 8 x 70 миллиметров. В пазах столешницы следует применить ограничительные болты, параметры которых составляют 8 x 120 миллиметров.

Советы специалиста

Когда сооружается раскладной столик для пикника своими руками, на следующем этапе можно установить верхние концы ножек в разложенном состоянии в пазы столешницы. Незаконченная конструкция должна быть установлена на любую ровную поверхность, чтобы определить, на сколько нужно отрезать ножки для устранения погрешности в длине. При этом обязательно применяйте строительный уровень. При подгонке длины особо усердствовать не следует, для проведения данных манипуляций понадобится лобзик. Если столик будет использоваться только на природе, то общепринятая высота 750 миллиметров должна быть уменьшена, так как сидеть за такой конструкцией придется буквально на земле.

Изготовление журнального раскладного столика

Раскладной журнальный столик своими руками вы тоже можете изготовить, его фото представлены в статье. Каркас собирается на конфирматы, при этом нужно использовать специальное сверло. Разметку на поверхности ЛДСП можно осуществлять с помощью стикеров, так как карандаша видно не будет, его линии бликуют. В каркас, который обладает формой прямоугольника, следует установить механизм трансформации, однако перед этим монтируются пружины, помогающие раскладывать конструкцию. Механизм фиксируется сквозным способом, ведь вес стола окажется внушительным.

Складные ножки должны скрыть все технические крепления и отверстия. Разметку под крепления можно сделать тем же способом. Сквозные отверстия под болты следует подготовить на следующем этапе, далее сверлом обозначается место для установки головки болта. Этот крепеж позволит зафиксировать механизм, но не стоит пугаться того, что количество крепежных элементов достаточно велико. Ножки имеют вид прямоугольника и должны быть максимально прочными, так как вес всей конструкции составляет примерно 45 килограмм. Между собой данные составляющие следует зафиксировать стяжками.

Раскладной столик своими руками, чертежи которого представлены в статье, может быть вами выполнен за один вечер. Следующим шагом станет привинчивание ножек к самой конструкции, для этого первоначально выполняется разметка креплений. Сверлить вы можете по месту, если имеете достаточное количество опыта. Установку рекомендуется осуществлять на металлические втулки. Для данного крепежа в ножках просверливают отверстия. К четырем сторонам устанавливаются ножки, которые позволят скрыть технические отверстия в каркасе.

Сборка столешницы

Столешница должна быть собрана с особой точностью, так как шарнирное раскладывание достаточно прочно и обеспечивает ровное скольжение элементов. Удержать в гнездах шарнир будет достаточно тяжело, а винты с выполнением этой задачи не справляются. Поэтому можно приобрести другие шарниры. Столешница такой конструкции разделена на две части, сперва устанавливается маленькая, затем – большая. На этом можно считать, что стол готов к эксплуатации.

Заключение

Когда выполняется походный столик раскладной своими руками или конструкция любого другого типа для принятия пищи, особая сложность заключается в подготовке деталей. Их распил лучше доверить профессионалам, если вы не имеете специальных навыков и инструмента. А вот сборкой каждый мастер сможет заняться самостоятельно.

Раскладной стол своими руками: варианты и чертеж

Содержание

Варианты самодельных раскладных столов
Деревянный рабочий стол
Мастер-классы по изготовлению раскладного стола
Размеры и чертежи
Инструменты
Как сделать раскладной стол?
Финишная обработка
Фото складного стола своими руками
Маленький складной столик

Варианты самодельных раскладных столов

Перед началом работы сделайте подробный чертеж всего стола и его частей с указанием длины, высоты и ширины. Пожалуйста, попробуйте сделать указанные параметры продукта. С помощью чертежа будет проще следить за намеченным проектом.

Не рекомендуется брать слишком толстые заготовки, иначе объемность конструкции сведет на нет всю легкость дизайна.

Чтобы сделать раскладной стол для обустройства зоны для пикника, нужно подогнать все детали по размеру. Деревянные бруски и фанеру можно приобрести в специализированном отделе любого строительного магазина.

Ножки в этой конструкции играют важную роль.

Дома перепроверьте длину и пропорциональность элементов. Пусть заготовки будут немного больше, разницу можно убрать в домашних условиях ножовкой и электролобзиком. После обрезки обработайте все детали наждачной бумагой. Углы столешницы желательно немного скруглить электролобзиком.

Соедините ножки с поперечинами на расстоянии примерно 25-30 см друг от друга обычными болтами или гвоздями.
Прикрутите поперечины к задней части стола.
Закрепите готовые ножки в виде рам крест-накрест болтами и соедините одну вверху с поперечинами, оставив вторую свободной.

Пожалуйста, попробуйте сделать указанные параметры продукта.

Чтобы стол был более устойчивым, сделайте опоры немного скошенными внизу и вверху.

Стол для пикника изготавливается на рамах, которые легко складываются или ставятся в нужное положение в процессе эксплуатации.

Высоту стола можно сделать меньше или больше, в зависимости от ваших предпочтений. Для этого отмерьте длину брусков для опорных рам соответствующей длины. Постарайтесь убедиться, что соотношение сторон столешницы и

Для изготовления конструкций из других материалов могут понадобиться саморезы.

Готовую конструкцию можно покрасить или покрыть двойным слоем лака, прозрачного или древесного на выбор.

Форма доски может быть круглой, квадратной или прямоугольной.

Чтобы тарелки и другие аксессуары не падали со стола при наклоне, можно дополнить поверхность упорами. Для этого возьмите тонкие низкие бруски и закрепите их на столешнице гвоздями.

Отверткой можно сделать модель гораздо быстрее и без особых усилий

Верхние края могут быть рельефными. В этом поможет использование электролобзика, затем зачистите края наждачной бумагой.

Поэтому существует множество вариантов дизайна и конструкции.

Подобно дереву, может быть изготовлена пластиковая конструкция или комбинированная, где опоры выполнены из легкого металла.

Перед началом работы сделайте подробный чертеж всего стола и его частей с указанием длины, высоты и ширины.

Чтобы получился набор для пикника в едином стиле, к столу рекомендуется крепить несколько раскладных стульев. Эти компактные изделия значительно уменьшат пространство и удобны в транспортировке, если вы собираетесь провести выходные на природе с семьей или дружной компанией. Вне сезона их можно хранить в кладовке до следующей весны или лета.

Складной стол для пикника изготавливается в разных стилях и из разных материалов.

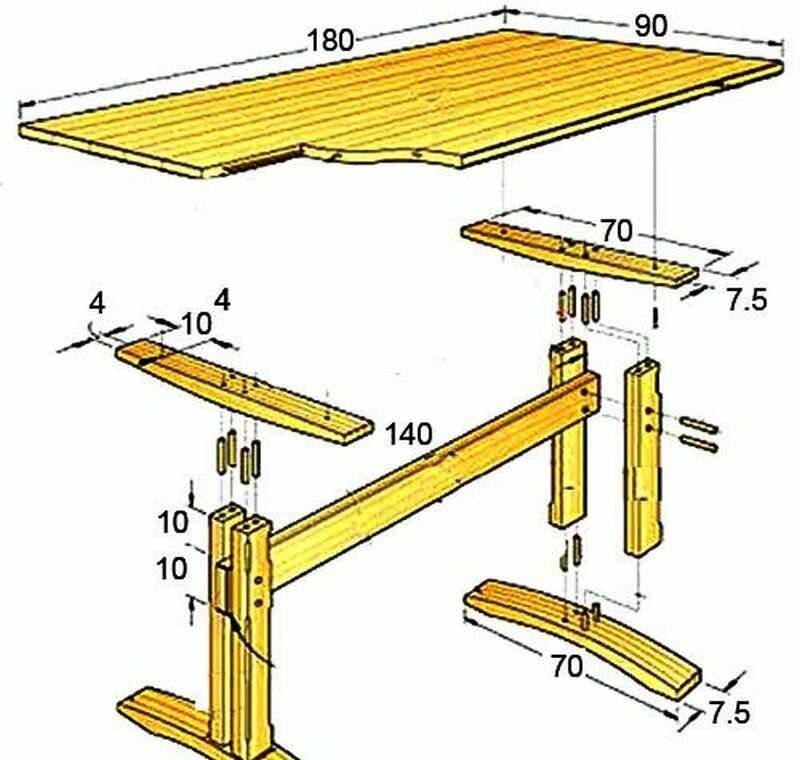

Деревянный рабочий стол

Отличительной чертой этой модели является простота и надежность конструкции. Для начала нужно сделать чертеж складного стола. Столешницу лучше всего сделать из дерева, которое после завершения работ покрывают двумя слоями лака.

Прорези в заготовках закрываются специальной кромочной лентой. Опоры для ног и перекладины для ног скругляются электролобзиком. Также можно использовать другой способ – вырезать прямой угол и обработать его болгаркой. Для крепления заготовок потребуются болты длиной 35мм.

Когда все детали готовы, можно приступать к предварительной сборке. На начальном этапе ножки и опоры крепятся друг к другу. Затем на столе наносятся отметки для креплений.

Все детали должны быть пронумерованы. Затем стол разбирается, неровности шлифуются и покрываются лаком в несколько слоев. Когда детали высохнут, стол готов к окончательной сборке.

Мастер-классы по изготовлению раскладного стола

Наиболее популярные варианты:

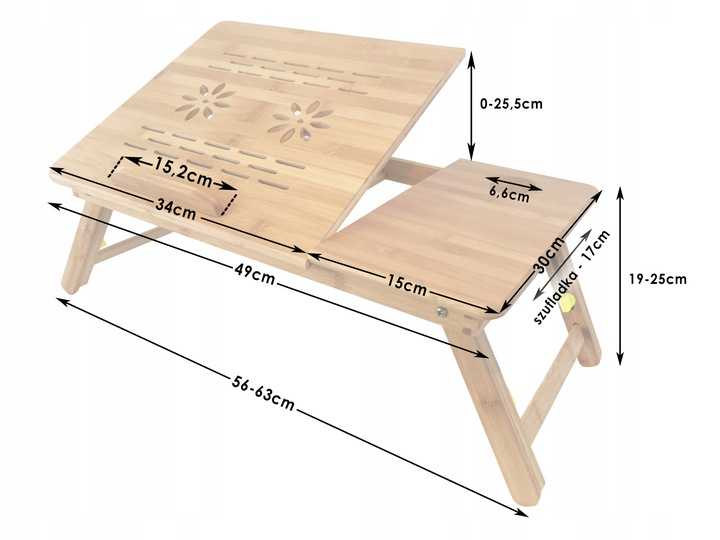

прикроватный столик;
стол-скамья;
трансформатор;
полка стола;
книжный дизайн;
под чемодан;
поворотный вариант.

Общей чертой всех пошаговых мастер-классов является определение основных групп произведений. В большинстве случаев вам понадобится короб, ножки и столешница, а собираются они из листов, досок, брусьев, деревянных или металлических крепежей. Основы дизайна интерьера требуют использования оборудования. Желательно использовать декоративные варианты с небольшими плоскими шляпками, делать для них специальные углубления, придерживаться скрытого способа крепления. Собрать качественный раскладной стол можно быстро и с первого раза после составления подробного чертежа, изготовления пробных заготовок. Использование тепловой пушки и строительного фена положительно скажется на эстетичности стыков. Складные столы можно поднять.

Размеры и чертежи

Стол может быть выполнен в любой конфигурации, это может быть:

квадратный;
прямоугольный;
круглый;
овал.

Стол можно сделать на раме, которая легко складывается и при необходимости ставится в нужное положение.

Важный. Главную роль в этой конструкции играют ножки. Грамотный расчет толщины и длины, правильная регулировка креплений обеспечат легкость складывания в компактное положение и хорошую устойчивость столешницы.

Вы можете создать чертеж самостоятельно, в зависимости от ваших потребностей, с учетом количества человек, которые одновременно будут сидеть за столом.

Но можно пойти более простым путем – найти подходящий рисунок в интернете.

Важный. Складная часть (ножки) должна быть короче высоты рамы, иначе стол будет невозможно сложить.

Инструменты

Чтобы быстро собрать столешницу, подготовьте следующие инструменты:

ножовка или электролобзик;
отвертка или отвертка;
наждачная шкурка;
измерительная лента и маркер.

Подсказка. Если использовать электроинструмент, работать будет намного проще и быстрее.

Как сделать раскладной стол?

Чтобы собрать раскладной деревянный стол для пикника, представляем следующую инструкцию:

В первую очередь нужно сделать каркас для будущей конструкции. Для этого нужно вырезать 4 бруска по 116 см и 4 элемента по 40 см.
Соединяются саморезами, по 2 штуки на каждое соединение; вы получите в общей сложности 8 штук. В верхней части конструкции сделайте сквозное отверстие сечением чуть меньше самореза.
Прикрепите к каждому углу по 1 опоре для ног, которые помогут столу развернуться на нужный угол. Длина каждого элемента должна быть 17 см. Оба конца бруска должны быть подпилены под углом 15 градусов. Эти бруски прикручиваются к длинным брускам каркаса саморезами.
Для ножек нужно вырезать 4 элемента длиной 73 см, с концами, срезанными под углом 15 градусов. Этот наклон поможет вашим ногам оставаться прямыми. Второй конец бруска, который будет крепиться вверху, необходимо обработать в виде радиуса, для облегчения изгиба. Радиус ножек должен быть одинаковым, поэтому при обработке пару ножек сгибают вместе и вырезают электролобзиком по шаблону. Затем все элементы необходимо тщательно зачистить наждачной бумагой.
Расстояние между ножками будет разным, иначе они просто не будут складываться, будут мешать друг другу. Для этого нужно обустроить стыки брусьев, в которые будут крепиться опорные стойки.
Затем вам нужно поставить перемычку на каждую пару ножек, которая соединит их, чтобы они не разошлись при установке стола. Кроме того, это придаст конструкции дополнительную прочность.
Последним этапом будет установка ножек на рабочем месте, их необходимо зафиксировать специальными мебельными болтами. Между гайкой и ножкой нужно установить шайбу; это поможет ногам легко ходить. После завершения сборки конструкции нужно проверить работу механизма, если он где-то заедает или трет, то стоит внести поправку.
Затем вырезаете две одинаковые столешницы из фанеры, под которые нужно соорудить каркас из брусков. Мебельные петли прикручиваются к брускам.
При желании к такому столу можно прикрепить специальную ручку; в этом случае сложенная конструкция будет похожа на чемодан, который будет легко транспортировать. Чтобы столешница не раскладывалась при транспортировке, по краям крепятся небольшие мебельные крючки.

На этом сборку стола для пикника можно считать завершенной, теперь осталось только обработать поверхность конструкции.

Финишная обработка

Чтобы деревянная поверхность служила долго, ее необходимо хорошо обработать. Алгоритм действий следующий:

Все детали конструкции хорошо обрабатываются наждачной бумагой.
Покройте конструкцию грунтовкой, которая предотвратит гниение древесины.
Чтобы стол выглядел презентабельно, пропитайте все детали морилкой нужного цвета.
После высыхания можно наносить мебельный лак в 2 слоя.

Подсказка. Если нет лака или морилки, то можно пропитать олифой и покрасить краской по дереву любого оттенка.

Фото складного стола своими руками

Маленький складной столик

Такой столик удобно брать с собой в автомобильную поездку, использовать дома, например, в детской комнате или на даче.

Для изготовления нужно подготовить:

алюминиевая трубка ноги,
лист ДСП или фанеры,
застежки.

Облегчить работу можно, используя для основания ножки старой раскладушки, увеличив их.

Порядок работы.

Для столешницы требуется вырезать заготовку размером 800 Х 700 мм.
Из алюминиевой трубки сделайте две прямоугольные заготовки для ножек.
Ноги соединены болтами. Соединение должно позволять ножкам вращаться.
Опорные ножки крепятся к столу.

Столешницу рекомендуется покрасить, покрыть лаком или обклеить пленкой.

Источники

https://samodel.guru/mebel/sdelat/stol/skladnoj.html
https://novinkimebeli.ru/skladnoj-stol-svoimi-rukami/
https://tytdesign.info/skladnoj-stol-svoimi-rukami/
https://podelki.expert/skladnoj-stol-svoimi-rukami/
https://berkem.ru/stoly/delaem-skladnoj-stolik-dlya-piknika-svoimi-rukami-chertezhi-sovety/
https://mastersamodelok.ru/skladnoj-stolik-svoimi-rukami/
https://roomester.ru/dekor/mebel/skladnoj-stol-svoimi-rukami.html
https://ardo-dez. ru/podelki/skladnoj-stolik-svoimi-rukami.html
https://severdv.ru/mebel/stoly/izgotovlenie-raskladnogo-stola-svoimi-rukami/
https://1PoMebeli.ru/kuhnya/obedennyj-raskladnoj-skladnoj-stol-svoimi-rukami.html
https://sdelatrykami.ru/kak-sdelat-skladnoj-stolik-svoimi-rukami/
https://homius.ru/raskladnoj-stol-svoimi-rukami.html

Складной столик трансформер своими руками – консольный вариант | Своими руками

Сделать такой столик, конечно, непросто – множество узлов и деталей, да и шкантовые соединения представляют некую трудность для неопытного домашнего мастера. Но зато как предмет мебели такой самодельный столик вариант очень и очень практичный, а его конструкция как минимум интересна и помимо всего прочего даст опыта мастеру для сооружения более сложной каркасной мебелей.

Такой консольный форм-фактор для столика позволяет разместить его практически в любой комнате квартиры и использовать хоть как журнальный столик, хоть как обеденный стол для торжественных случаев – для этого нужно будет лишь поднять обе крышки ( для исключительных случаев и большой компании размеры столика на чертежах всегда можно «накинуть» на десятку другую).

Если планируете использовать время от времени такой стол как обеденный в гостиной, то тогда особое внимание при сборке уделите качеству опорных планок под откидные крышки, чтобы вся основная нагрузка легла на них.

В примере этой конструкции столика, как видно на чертежах, этот элемент уже заложен ( из центра нашего самодельного раскладного столика откидываются собранные в рамы планки на которые и откидываются крышки – заметим что такая конструкция не создает неудобства сидящим и есть куда разместить ноги поскольку пространство не «скрадывается») – Ваше право использовать его или нет, а также видоизменить путем внесения корректив в размеры деталей.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

В принципе, конструкция не нова – такие столики делали еще в советские времена в заводских условиях – как с откидными так и с раздвижными (выдвижными) крышками. Стоили они копейки а служили долго (был у меня и откидной и выдвижной, столик с выдвижными крышками ломался чаще но в итоге прослужил дольше поскольку был целиком сделан из дерева, с откидными же крышками без поломок служил дольше, но в один день рассыпался без всякой возможности починить – виноват материал – клееный ДСП, в который шарниры уже не было возможности прикрутить.

Изготовление консольного стола своими руками требует от домашнего мастера несколько большего умения, нежели склеивание и соединение шурупами деталей. Прежде всего, необходимо точно и надёжно изготовить шкантовые соединения для деталей каркаса.

Столешницы оснащены снизу подложкой из фанеры. В раме из планок сечением 75×25 мм располагаются соединённые в шпунт и диагонально уложенные доски, образующие поверхность стола.

При покупке и отборе таких досок надо быть очень внимательным. Эти детали должны быть абсолютно прямые, с безупречными кромками, по возможности без сучков или с крепко вросшими сучками. Материал следует приобретать с запасом, чтобы выбраковать доски, имеющие изъяны.

Также по теме: Стол для компьютера из дерева своими руками

Центральная часть стола имеет размеры 90×30 см, а обе крышки — по 90×65 см соответственно. Таким образом, стол доступен для использования в трёх вариантах формата.

Чертеж 1: Основной принцип конструкции консольного стола

Слева: Вид на узкую сторону центральной части стола

1. Шкантовые соединения.

2. Стопор откидной рамы.

3. Откидная рама в открытом положении.

Справа: Вид на широкую сторону центральной части стола

4. Шкантовые соединения.

5. Стопор откидной рамы.

6. Нижняя поперечина откидной рамы.

Чертеж 2: Вид сверху

Нижняя продольная царга.
Шкант в качестве поворотной оси.
Стопор со скосом для откидной рамы, которая вводится в паз.
Стопор изготавливается из бруска размерами 40×15 мм.
Рама крышки.
Столешница центральной части.
Вращающаяся опора.
Поперечина.
Стопор под центром кромки крышки.

Первый — в сложенном виде, размерами 90×30 см. В пространстве между двумя висящими крышками можно найти даже место для хранения складных стульев.

Ссылка по теме: Необычный столик поднос своими руками – фото и чертежи, ход работы.

Второй вариант — с одной откинутой крышкой, общими размерами 90×95 см: здесь найдётся место для троих.

Чертеж 3: ДЕТАЛИРОВКА САМОДЛЕЛЬНОГО РАСКЛАДЫВАЮЩЕГОСЯ СТОЛА

Смонтированная столешница центральной части.
Длина крышки 650 мм, Ширина крышки 900 мм.
Верхняя продольная царга центральной части размерами 75x25x795 мм,соединённая с ножками с помощью шкантов.
Шканты фиксируют соединение между каркасом и столешницей центральной части.
Откидная рама с ножкой длиной 690 мм, двумя поперечинами и вращающейся опорой. Все соединения выполнены на деревянных шкантах и дополнительно проклеены.
Нижняя продольная царга в лицевой части имеет выемку, в которую ножка откидной рамы может входить заподлицо.
Ножка в центральной части размерами30х50х690 мм, соединённая деревянными шкантами с верхней и нижней продольной царгой.
Нижняя поперечная царга размерами 75x25x210 мм, соединённая с ножками с помощью шипа.
Верхняя поперечная царга размерами 75x25x210 мм,соединённая с ножками с помощью шипа.

Чертеж 4: КОНСТРУКЦИЯ КАРКАСА

Шип в поперечной царге.
Паз в ножке.
Продольная царга соединена с ножкой с помощью деревянных шкантов.
Соединения продольной царги с ножкой.
Выемка для ножки откидной рамы.
Нижняя продольная царга с выемкой.
Откидная рама.

Третий вариант — полностью разложенный стол размерами 90×160 см, где за трапезой уже могут собраться до шести персон.

Чертеж 5: КОНСТРУКЦИЯ ОТКИДНОЙ РАМЫ САМОДЕЛЬНОГО СТОЛИКА ТРАНСФОРМЕРА

Поперечины длиной 645 мм.
Ножка длиной 690 мм.
Стойка длиной 535 мм.
Выемка и шип в качестве упора.
6-мм шкант длиной 30 мм в качестве поворотной оси для откидной рамы.
Соединение на шкантах.
Выемка в ножке откидной рамы.
Шкант длиной 30 мм вставляется в отверстие глубиной 40 мм в откидной раме. Шкант входит в отверстие глубиной 15 мм в нижней продольной царге.

Такой стол-трансформер является идеальным решением не только для маленьких жилых помещений, но и в довольно большой комнате он будет вполне уместен.

Ведь громоздкий стационарный обеденный стол, за которым собираются раз в неделю, значительно ограничивает свободу передвижения.

Чертеж 6: КОНСТРУКЦИЯ ТРЁХ СТОЛЕШНИЦ

Сечение

1. Брусок рамы 75×25 мм, с внутренней стороны которого предусмотрен фальц шириной 8 мм. Глубина фальца должна быть такой, чтобы доски находились в одной плоскости с поверхностью рамы.

2а. Доски, соединённые в шпунт.

2б. Фанера толщиной 8 мм.

3. Шарнирная петля, закреплённая с помощью латунных шурупов

4. Выемка с внутренней стороны столешницы.

КОНСТРУКЦИЯ СТОЛЕШНИЦ

5. Продольную деталь рамы приклеивают и соединяют шкантами с верхней продольной царгой каркаса центральной части стола.

6. Столешница центральной части стола составлена из двух досок.

7. 8-мм фанера, вставленная в фальц рамы.

8. Соединённые в шпунт доски вставлены в рамы обеих столешниц под углом в 45°. Они плотно проклеены между собой,приклеены к листу фанеры и дополнительно скреплены шпильками.

9. Фанера.

10. Рама с фальцем по периметру с внутренней стороны.

11. Габариты фанерного листа-766×516 мм.

12. Узкая сторона рамы центральной части стола.

ПОРЯДОК УКЛАДКИ ДЕТАЛЕЙ СТОЛЕШНИЦЫ

13. Доски в двух боковых столешницах расположены под углом 90° друг к другу

14. Для заполнения поверхности. размерами 750×500 мм потребовалось 11 отрезков доски

15. Готовый смонтированный стол тщательно шлифуют, удаляя шлифовальную пыль. Затем для отделки наносят бесцветный мебельный воск или бесцветную защитную лазурь

Фото 2. Готовый вид самодельного раскладывающегося стол трансформера

Перечень деталей нужных для того чтобы сделать складной стол своими руками
Каркас центральной части
4 ножки	30x50x690 мм
2 верхние продольные царги	75x25x795 мм
2 верхние поперечные царги	75x25x210 мм
2 нижние продольные царги	30x50x795 мм
2 нижние поперечные царги	30x50x210 мм
Откидные опорные рамы
2 ножки	30x50x690 мм
2 стойки	30x50x535 мм
4 поперечины	30x50x645 мм
Столешницы
6 деталей рамы	75x25x900 мм
4 детали рамы	75x25x650 мм
2 детали рамы	75x25x300 мм
1 лист фанеры	8x766x166 мм
2 листа фанеры	8x766x516 мм
Шпунтованная доска	100×10 мм ок. 12пог. м.
Кроме того: деревянные шканты 6 миллиметров, 4 шарнирные петли мм, клей для древесины , шарнирные петли с латунными шурупами.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

15 бесплатных чертежей столов для пикника всех форм и размеров

По

Стейси Фишер

Стейси Фишер — эксперт по рукоделию, шитью и экономным находкам. Она делится своими знаниями о творениях своими руками, поиске халявы и составлении бюджета. Стейси была гостьей на «Шоу доктора Оз» и была представлена в журнале Woman’s World Magazine. У нее почти два десятилетия опыта написания и редактирования.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 13.05.22

Иллюстрация: Ель / Элисон Чинкота

Используйте эти бесплатные планы столов для пикника, чтобы построить стол для пикника на заднем дворе, террасе или в любом другом месте вокруг вашего дома, где вам нужно место для сидения. Сборка стола для пикника — это простая задача, которая делает идеальный проект на выходные без больших затрат.

Планы столов для пикника включают планы для традиционных, восьмиугольных, шестиугольных, круглых, складных, маленьких и больших столов для пикника. У вас не возникнет проблем с поиском бесплатного плана стола для пикника, соответствующего вашему пространству и стилю.

Эти бесплатные планы стола для пикника включают в себя все необходимое для сборки стола для пикника, включая список материалов и инструментов, список вырезов, пошаговые письменные инструкции по сборке, схемы и фотографии. Некоторые из планов даже включают видео и фотографии, отправленные пользователями.

Если вам нравятся эти бесплатные планы столов для пикника, вам также понравятся бесплатные чертежи столярных изделий, которые помогут вам построить скамейки, стулья Adirondack, домики на деревьях и многое другое.

01 из 14
DIY Diva на ферме Black Feather Farm
Вот простой план стола для пикника, благодаря которому к концу выходных вы получите традиционный и прочный стол для пикника на заднем дворе. Это хорошее обновление этого старого плана стола для пикника от Popular Mechanics. Четкие фотографии и видео помогут вам собрать этот простой стол для пикника.
Проект стола для пикника выходного дня от DIY Diva на ферме Black Feather
02 из 14
Инструкции
Вот великолепно выглядящий стол для пикника, который был построен всего из двух на четыре. Это большой стол, за которым поместится вся ваша семья. Планы включают множество схем, указаний по строительству, цветных фотографий, а также материалов и списков вырезов.
Бесплатный план стола для пикника от Instructables
03 из 14
Ремоделоголик
Создайте идеальный стол для пикника на заднем дворе с помощью этого бесплатного плана для стола и скамеек патио. В центр столика патио встроены ящики для льда, так что вы можете держать все свои напитки на льду и на расстоянии вытянутой руки. Существует список материалов, список вырезов, пошаговые инструкции по сборке, схемы и цветные фотографии, чтобы воплотить этот стол мечты в реальность.
Стол для патио своими руками со встроенными холодильниками для напитков от Remodelaholic
04 из 14
Ана Уайт
Если вы хотите построить восьмиугольный стол для пикника, то вот план для вас. Готовая столешница будет иметь ширину 64 дюйма. В этот бесплатный восьмиугольный план стола для пикника включен список материалов и инструментов, список вырезов, инструкции, а также советы и комментарии для пользователей.
Стол для пикника Octagon от Ana White
05 из 14
Ронни Кауфман / Ларри Хиршовиц / Getty Images
Это традиционный стол для пикника с А-образной рамой, где ножки, скамейка и столешница сделаны из 2X6. Воспользуйтесь списком материалов, чтобы собрать необходимые материалы, и используйте схемы и инструкции, чтобы самостоятельно собрать этот классический стол для пикника.
Бесплатный план стола для пикника 2X6 от MyCarpentry
06 из 14
Ана Уайт
Этот простой в сборке стол для пикника подойдет для больших детей, и даже маленький взрослый может с комфортом сидеть на нем. Вы найдете размеры, инструкции, список вырезов и список материалов, а также десятки фотографий готового стола для пикника.
Бесплатный план стола для пикника для детей от Аны Уайт
07 из 14
Монти Ракусен / Cultura RM / Getty Images
Вот бесплатный план стола для пикника от Wayne of Woods, который даст вам хорошо законченный стол для пикника, который вы можете оставить незавершенным, запятнать или покрасить. Есть много фотографий и пошаговых инструкций, чтобы убедиться, что этот стол для пикника получится именно таким, каким вы хотите его видеть.
Бесплатный план стола для пикника на открытом воздухе от Wayne of Woods
08 из 14
Ана Уайт
Если вы хотите построить детский стол для пикника, то этот план стола для пикника для дошкольников от Ana-White может быть именно тем, что вы ищете. Схемы, список материалов и инструментов, список вырезок и инструкции включены в этот бесплатный план детского стола для пикника. Он также доступен для скачивания в формате PDF.
Стол для пикника для дошкольников от Аны Уайт
09 из 14
Райан Маквей / Getty Images
В этом старом доме есть бесплатный план стола для пикника, который поможет вам построить классический американский стол для пикника с прикрепленными скамейками. С этим планом вы можете рассчитывать потратить 4 часа и менее 100 долларов.
Три шага этого плана стола для пикника проведут вас через резку частей рамы, сборку рамы и отделку скамеек и столешницы.
Бесплатный план стола для пикника от этого старого дома
10 из 14
Бо Заундерс / Getty Images
У BuildEazy есть бесплатный план стола для пикника, который строит традиционный стол для пикника большего размера, чем обычный. Он может вместить до восьми взрослых. В этот бесплатный план стола для пикника включены почти десять страниц подробных указаний, а также видео и фотографии пользователей.
План большого стола для пикника от BuildEazy
11 из 14
Грейнджер Вутц / Getty Images
Вы не поверите своим глазам, увидев этот план складного стола для пикника, который превращается из двух отдельных скамеек в стол для пикника.
Помимо обычных инструкций и схем, вы даже можете посмотреть видео, чтобы увидеть, как собрать этот складной стол для пикника.
Бесплатный план складного стола для пикника от BuildEazy
12 из 14
Коррина Джоэл / EyeEm / Getty Images
Вот бесплатный стол для пикника вместо традиционного стола для пикника длиной 6 футов. Все, что вам понадобится, это пила, дрель, отвертка, гаечный ключ и пиломатериалы. Этот 14-страничный план стола для пикника предоставит вам список материалов, письменные инструкции и множество диаграмм.
План традиционного 6-футового стола для пикника от Bob’s Plans
13 из 14
Ана Уайт
Это бесплатный шестиугольный стол для пикника, который является очень хорошим обновлением традиционного прямоугольного стола для пикника. Вы найдете четкие иллюстрации, хорошо написанные инструкции, полный список материалов и инструментов и даже фотографии столов для пикника, которые люди сделали по этому плану.
Бесплатный план стола для пикника с шестигранной головкой от Аны Уайт
14 из 14
PhotoAlto / Frederic Cirou / Getty Images
Этот бесплатный стол для пикника рассчитан на комфортное размещение от шести до восьми взрослых. Раздельные скамейки гарантируют, что у всех будет достаточно места для ног, чтобы чувствовать себя комфортно. Этот бесплатный план стола для пикника в формате PDF включает восемь страниц со списком инструментов и расходных материалов, списком вырезок, схемами и этапами сборки.
Бесплатный план стола для пикника с отдельными скамейками от Yellawood

Португальский складной столик | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Как раз подходящий размер. Используя одинаковую ширину для всех частей, этот стол может быть рассчитан и собран в кратчайшие сроки.

Продуманный дизайн обеспечивает портативность.

Свекор подарил мне точно такой же столик во время нашей последней поездки в Португалию. Он подобрал его в Серра-де-Моншике, небольшой горной деревушке в Алгарве, в южной части страны. У него хороший вкус к дизайну, и он знал, что я оценю простой и оригинальный способ складывания стола. Поскольку он такой легкий, компактный и прочный, его также можно использовать в качестве табурета. И, когда моя семья вернулась домой, он легко поместился в моем чемодане.

Складывающиеся крылья. При открывании стола планки напоминают крылья птицы.

Стол, который мне подарил тесть, сделан из красного дерева, так как он предназначался для сервировки на открытом воздухе. Если бы я собирался построить один для своей террасы здесь, в Огайо, я бы использовал кедр, красное дерево или, может быть, даже тик, но столы, которые я построил для этой истории, предназначены для внутреннего использования. Я хотел пару хозяйственных столов для своего магазина, и, поскольку у меня было много тополя и фанеры, собиравших пыль, мне было легко решить, какую древесину использовать.

Один раз настройте и работайте с ним

Два лучше, чем один. Приложив немного больше усилий, вы можете фрезеровать запас для второго стола.

Ножки оригинального стола имеют ширину 11/4 дюйма. Я хотел, чтобы они были немного более прочными, поэтому я увеличил размер до 2 дюймов. Чтобы все было быстро и легко, я использовал ту же ширину для планок сверху. Таким образом, мне пришлось настроить настольную пилу только один раз, и все мои распилы были сделаны за считанные минуты.

Затем я перешел к торцовочной пиле, обрезав окончательные длины ножек и планок, используя стопорный блок, чтобы обеспечить постоянную длину – 20″ для планок, для ножек, 25 1⁄2″.

После того, как я определил размеры всех деталей, я отметил все места, где располагались отверстия. Всегда полезно четко размечать фигуры, когда все фигуры все еще квадратные, но это особенно важно для этой таблицы. Со всеми закругленными и угловатыми частями это устранит любую путаницу, когда вы будете готовы к сборке.

Один конец каждой ноги необходимо закруглить, как и шарнирный конец рычагов. Вы можете пометить кривую различными способами. Если у вас 2-дюймовая труба из ПВХ, отрежьте небольшой кусок и используйте внутренний радиус в качестве шаблона. Я использовал циркуль с радиусом 1″ и начертил круг диаметром 2″.

Круглые ноги и руки. Используйте дисковую шлифовальную машину, чтобы скруглить точки поворота на ногах и руках.

Скруглить эти углы тоже несложно. Я использовал дисковую шлифовальную машину в нашем магазине, потому что количество древесины было таким незначительным, и у меня был чистый край, когда я закончил. Если бы куски были крупнее, я бы снял большую часть отходов на ленточной пиле. Если у вас нет мастерской, которую я использовал, вы можете просто использовать копировальную пилу, чтобы удалить большую часть отходов, а затем отшлифовать их до гладкости.

Edge it Off

К этому моменту я был в полном рабочем режиме. Я установил 1/4-дюймовую закругленную фрезу на стол фрезера и начал снимать края со всех досок для ног и рук. Для верхних планок я закруглил только верхние края. Поскольку я имел дело с фанерой для планок, а ширина была всего 2″, я остановился, используя фрезерный стол, чтобы скруглить концы планок. Я зарезервировал эти края для ручной шлифовальной машины. За считанные минуты у меня были аккуратные стопки материалов, готовых для сверлильного станка.

Стопорные блоки для сверлильного станка

Как и в случае с торцовочной пилой, я установил пару упорных блоков на сверлильный станок, потому что у меня было много повторяющихся отверстий, которые должны были быть идентичными. Несмотря на то, что я разметил все свои отверстия с осторожностью и точностью, я все же сначала просверлил отверстия на концах ножек, а затем использовал болты в качестве указателя. Таким образом, когда пришло время сверлить отверстия для шарнира в середине ноги, я был уверен, что они совпадут.

Я использовал сверло Форстнера 3/4 дюйма, чтобы просверлить цековку глубиной 3/8 дюйма, а затем сверло 1/4 дюйма, чтобы просверлить все сквозные отверстия. Эти размеры позволили мне использовать стандартные болты с шестигранной головкой 1⁄4″-20 для сборки ножек.

Зеркальное отображение

Идентичные ноги. Единственная разница между ножками заключается в том, где просверлены отверстия (выше). Вам понадобится два комплекта ножек зеркального отображения (ниже) на стол.

Как видно из фотографий на предыдущей странице и вверху справа, у стола есть внутренние и внешние ножки, а также внутренние и внешние подлокотники — два комплекта одинаковых ножек и подлокотников. Внутренние рычаги — единственные детали, которые не имеют цековки. Поскольку они вклиниваются между ручкой дюбеля и внутренними ножками, им требуется только отверстие 1/4 дюйма для крепления болта с шестигранной головкой.

Единственная деталь шириной менее 2″ — это дюбель шириной 1″, который используется в качестве ручки. В оригинальном столе был винт, который был просто просверлен прямо в дюбель. Поскольку это соединение может использоваться регулярно, я добавил резьбовую вставку для долговечности.

Резьбовая вставка. Используйте шестигранный ключ, чтобы вставить вставку в дубовую рукоятку.

Даже если вы никогда раньше не использовали вставки, установка будет простой. Я использовал две фланцевые шестигранные вставки 1/4 дюйма-20. Для их установки вам понадобится сверло на 23⁄64 дюйма и шестигранный ключ на 1⁄4 дюйма. Просверлите отверстия на сверлильном станке, чтобы они были прямыми и располагались параллельно дюбелю. Я просверлил отверстия глубиной 13⁄4 дюйма, чтобы было достаточно места для болта с шестигранной головкой.

Отшлифовать

После завершения сверления отшлифуйте все детали до гладкости. Когда я начал, моя ложа уже была в хорошей форме, поэтому я использовал зернистость № 150 и на этом покончил. Я особенно тщательно следил за тем, чтобы края моих фанерных планок были унифицированы по количеству слоев, которые я отшлифовал. Мне нравятся небольшие изменения в черной линии, которые остаются после завершения шлифования; это придает ему вид ручной работы.

Окрашено чернилами

Обработка изделия перед сборкой избавит вас от головной боли и даст более качественный результат. Поскольку на планках сверху есть повторяющиеся элементы дизайна, я добавил немного визуального интереса, нанеся немного черной туши на каждую вторую планку. Мне нравится использовать чернила, потому что они имеют приятный матовый вид и легко смываются водой. Кроме того, он не затвердевает на вашей кисти. Вы можете спокойно оставить свою кисть в чернилах, и она не высохнет, как масляное пятно.

После того, как чернила высохли, я использовал прозрачный лак с атласным финишем в качестве верхнего слоя на всех частях. Это мощная штука — убедитесь, что у вас есть хорошая вентиляция. Основное преимущество лака для браширования — быстрое высыхание, и приятно, что каждый слой сливается с предыдущим.

Планки с проставками

Артикул размеры (дюймы) материал

Т х Ш х Д

❏ 4 Ножки 3⁄4 x 2 x 25 Поп-лар0003

❏ 4 Кронштейны 3⁄4 x 2 x 17 Тополь

❏ 8 Верхние планки 1⁄2 x 2 x 20 Фанера из балтийской березы

❏ 2 Распорки для ножек 1⁄2 x 2 x 16 Фанера из балтийской березы

3 ❏ 9 – дюбель 1 8 Дуб

Стол завершается привинчиванием планок. Я использовал бронзовые лодочные винты № 8 x 11⁄2 с плоской головкой № 2 с квадратным углублением просто потому, что мне нравилось, как бронза выглядит с черными чернилами. Однако вам нужно выключить сцепление на отвертке, так как квадратная головка на бронзовом винте деформируется легче, чем на винте из нержавеющей стали. Последовательность, которую я использовал для сборки, следующая:

Соедините ножки зенковками наружу. Когда вы скрепите ноги вместе, скошенные ноги будут смотреть в противоположном направлении друг к другу (см. изображение справа).

Соберите стол на ровной поверхности. Поставьте ножки на ребро и убедитесь, что внешняя ножка имеет головку шестигранного болта, обращенную внутрь, и что вы можете видеть торцевое волокно на нижней части внешних ножек.

Затем соедините ручку между двумя рычагами (те, у которых нет раззенковки) с внутренними ножками. После того, как ручка затянута, отрежьте прокладку, равную длине ручки. В моем случае длина 8 см. Вы поместите эту прокладку (не показана) между рычагами, чтобы убедиться, что рычаги остаются параллельными, пока вы устанавливаете планки.

Остальную сборку легко выполнить, если использовать проставки. Когда измерения сведены к минимуму, вы обеспечиваете быструю и точную сборку. Сначала вам нужно будет установить опору для ног. Я отмерил 4 дюйма от кончика стопы и вкрутил два винта с каждой стороны в распорку. Эта скоба служит двум целям: она удерживает ноги прямо и служит стопором, чтобы ноги не раскрылись в неправильном направлении.

Я хотел, чтобы планка выступала на 1/4 дюйма за концы стрел. Поскольку распорка для ног привинчена, я использовал ее для определения ширины пространства. Я измерил расстояние от края скобы до кончика руки — 2 1/2 дюйма. Поэтому я вычел 1⁄4 дюйма и вырезал прокладку шириной 21⁄4 дюйма и достаточной длины, чтобы достать до обеих ног.

Быстрая сборка. Сначала прикрепите распорку для ног так, чтобы угол на внешних ножках был направлен вверх, чтобы вы могли видеть торцевые волокна.

Для первой планки, поскольку конец рычага срезан под углом, я поместил винт с потайной головкой на 5/8 дюйма от внутреннего края, чтобы винт не проходил через рычаг; в отличие от остальных планок, винты расположены по центру.

После того, как первая планка установлена и привинчена к внутренним рычагам, используйте прокладку 1/4 дюйма для установки остальных планок. Я использовал кусок фанеры, но подойдет и дюбель такой же толщины.

Когда все четыре планки будут прикреплены к внутренним рычагам, переверните стол и повторите процесс для внешних рычагов. Когда все четыре планки прикреплены, просверлите отверстие диаметром 1/4 дюйма глубиной 1/2 дюйма после того, как вы прикрепите последнюю планку к внешним рычагам. В эти отверстия вставляются небольшие дюбели, которые действуют как прокладки между двумя сторонами стола.

Распорки — наши друзья. Распорки — отличный способ обеспечить точные и стабильные результаты во время сборки. Полосатый вариант выше сохраняет одинаковое расстояние между планками; другой находит первую планку.

Штифты должны упираться в последнюю планку и располагаться по центру рычагов. Эти дюбели должны выступать только на 1⁄4“. Вам нужно будет сделать небольшую фаску на верхней части дюбелей и приклеить их. Я использовал дуб, потому что фанерные планки будут давить на боковые стороны дюбелей, поэтому я хотел, чтобы они были прочными.

Как и в большинстве работ по дереву, обработка стола заняла больше всего времени. Но с небольшим планированием у вас будет два очень универсальных и портативных стола в кратчайшие сроки. ШИМ

Аякс — редактор онлайн-сообщества этого журнала и поклонник всего португальского: музыки, писателей и особенно своей жены.

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

Приспособление и зажимная планка
Комбинированный квадрат
Прямое сверло 1/2 дюйма

Приставной столик, Мебельные проекты, октябрь 2011 г. № 192, Португальский складной столик, Подарки для деревообработки

Ajax Alexandre

Ajax Alexandre — редактор интернет-сообщества Popular Woodworking Magazine.

Рекомендуемые стойки

Методы изготовления вибростенда
Руководство столяра по индивидуальным шкафам
Easy Knife Block

Портативный складной верстак или большой складной стол «сделай сам»

Facebook
Твиттер

Соберите свой собственный большой складной стол для вечеринок или проектов с помощью этих чертежей переносного складного верстака «сделай сам».

Сделайте свою мастерскую еще более красивой с помощью этого настольного пильного станка с Т-образной направляющей и портативного пылесборника с зажимом для хранения.

Получите распечатанные планы складного верстака

Создайте свой собственный переносной складной верстак

Привет, это Эми из Hertoolbelt, она вернулась с еще одним планом сборки для вас. (Если вы пропустили последний проект, это была ширма из лепнины своими руками, чтобы украсить ваше пространство.)

В это время года я начинаю думать о работе во дворе, о том, какие цветы посадить, о подготовке сада и уборке во дворе.

Донна из Funky Junk Interiors нашла идеальный портативный верстак для наружных работ во время покупок.

Это отличная рабочая поверхность для горшков с цветами, работы с электроинструментами или даже в качестве дополнительного стола для развлечений. А потом он складывается до приятного компактного размера для хранения!

Причудливый хлам Верстак Донны

Может быть, это вид с заднего двора Донны или ее классного верстака, но теперь я с нетерпением жду весны!

Донна была так любезна, что рассказала нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного портативного складного верстака, вдохновленного Донной.

Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

Как сделать своими руками портативный верстак или складной стол

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Этот переносной верстак отлично подходит для работы во дворе или в гараже.

Этот большой складной деревянный стол для барбекю на заднем дворе или свадьбы на свежем воздухе также станет отличным дополнительным столом для сервировки или обеда.

Поскольку этот складной стол/верстак сделан из обычной фанеры, вам просто нужно добавить скатерть или скатерть, чтобы немного украсить его.

Для развлечений на свежем воздухе дополните этот стол набором примитивных деревянных скамеек, сделанных своими руками. Вы также можете обновить свои базовые складные стулья, покрасив их или перетянув обивку сиденья/спинки.

Размеры

В полностью разложенном виде этот переносной складной верстак имеет размеры 96 дюймов (ширина) x 30 дюймов (Г) x 32 дюйма (высота). 0003

Шарнирные ножки и шарнирная столешница обеспечивают удобство хранения и переноски! Сложенный верстак имеет размеры 48” Ш x 30” Г x 8” В (плюс глубина защелок/ручек и т. д.)

Материалы

Только 1 лист фанеры 4×8, пара 1× Для сборки этого верстака необходимо 4 доски и пара досок 2×2. (Полный список материалов можно найти в планах верстака для печати.)

Включите JavaScript для просмотра контента

Вам также понадобятся крепежные детали:

(1) – коробка с шурупами 1 ½ дюйма
(1) – сплошная петля 1 ½” x 30”
(6) – Петли для ремешка 3″
(2) – петли опорные правые
(2) – петли опорные, левые
(1) – защелка (например, нагрудная защелка или засов)
(2) – дверные ручки

Необходимые инструменты

Этот складной верстак отлично подходит для начинающих, которым нужно дополнительное пространство, не посвящая целую гаражную мастерскую деревообработке.

Имея это в виду, вы можете построить весь этот стол, используя только стусло/пилу и дрель/шуруповерт. Закажите фанеру в магазине пиломатериалов, и вам даже не понадобится настольная пила (пока 😉 )

Включите JavaScript для просмотра контента

Конечно, комбинированная торцовочная пила позволит вам делать быстрее и точнее режет — а также делает гораздо больше вещей!

Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромки, что является хорошим началом для меньших инвестиций в инструменты.

Нужен складной стол с местом для хранения для работы в помещении? Соберите этот компактный складной стол для рукоделия.

Инструкции по сборке

Полные простые инструкции по сборке для начинающих включены в печатные чертежи деревообработки.

Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему устроить игру своими руками (а также избавить вашу спину от напряжения!)

Источник: Funky Junk Interiors

Складывание портативного верстака

Чтобы сложить верстак:

Переверните верстак вверх дном.
Сложите внешние ножки.
Сложите центральную ножку.
Сложите стол пополам.
Защелкните застежку и используйте ручку, чтобы нести стол… куда хотите!

Щелкните здесь, чтобы приобрести чертежи складного верстака.

Читатель построил складной верстак

Джонатан Мейнгай, следуя нашему руководству, построил собственный складной верстак, чтобы освободить парковочное место в гараже. Такой умный! (Обновление от 26.01.18)

Ознакомьтесь с другими потрясающими схемами сборки из Her Toolbelt:

Аптечка // Хранение аккумуляторной дрели // Причудливый скворечник

Теперь, когда вы построили себе прочный верстак.

соберите эти любимые читателями чертежи столярных изделий:

Стол для патио своими руками со встроенными охладителями для напитков (и подходящими скамейками)
Телевизионная консоль/сервант для фермерского дома
Деревянная дверь сарая Детские ворота и голландская дверь
Торцевой столик для фермерского дома
Деревянные кронштейны «сделай сам» в винтажном стиле

Обязательно закрепите это на потом!

Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

Facebook
Твиттер

Remodelaholic является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com. Пожалуйста, смотрите наше полное раскрытие здесь.

Как сделать своими руками складной стол для пинг-понга

Шелли предлагает вам ОТЛИЧНЫЙ проект в преддверии семейного торжества 4 июля. Взгляните на мой потрясающий соус Складной стол для пинг-понга своими руками !! Идеально подходит для семейного отдыха, и самое приятное то, что я перевернул типичные столы для пинг-понга, чтобы их можно было хранить на 10-дюймовой площади! Ваху!

Врать не буду, в моих фото есть ошибки, но в планы постфактум были внесены поправки, чтобы вы не повторяли моих ошибок. Типично для моих постов на 100Things2Do. ca — мне нравится делать ошибки и избавлять вас от хлопот.

Складной стол для пинг-понга своими руками

Расходные материалы:

(1) 4 x 8 футов. Лист 3/4-дюймовой фанеры
(1) 14-дюймовый квадрат из обрезков фанеры 3/4 дюйма
(6) 1 x 6 x 6 футов. Доски
(1) 2 x 6 x 8 футов. Доска

Винты с потайной головкой 1 дюйм
Винты с потайной головкой 2 1/2 дюйма
(2) 24-дюймовые неразрезные петли для тяжелых условий эксплуатации
Клей для дерева
14-дюймовые металлические направляющие для ящиков (дополнительно)
29-дюймовые складные ножки для стола (*совет: ищите в Craig’s List!)
Малярная лента
3/4-дюймовые гвозди Brad
Штифтовые гвозди 1 1/4 дюйма
Шурупы для дерева 1 дюйм
Шурупы для дерева 1 1/4 дюйма
(2) Медный лист 24 x 36 дюймов (дополнительно)

Список вырезов:

Разрежьте фанеру или разрежьте ее пополам в магазине товаров для дома, чтобы получилось (2) квадрата 48″ x 48″

(4) 1×6 @ 48 дюймов (номинальные размеры 3/4″ на 5 1/2″)
(1) 1×6 @ 49 1/2 дюйма
(1) 1×6 @ 16 1/2 дюйма
(1) 1×6 @ 32 7/8 дюйма
(1) 1×6 @ 15 1/2 дюйма (разорваны до ширины 4 3/4 дюйма)
(2) 2×6 @ 48 дюймов (разорваны до ширины 4 1/2 дюйма)

Ящик:

(2) 1″ x 3 3/4″ @ 14 дюймов
(2) 1″ x 3 3/4″ при 15 1/2 дюйма
(1) Слой 3/4″, обрезанный до 14″ на 14″

на плане показана нижняя сторона стола

Чтобы начать сборку своими руками складного стола для пинг-понга, вам нужно просверлить карманные отверстия диаметром 3/4 дюйма вокруг трех сторон фанеры размером 48 x 48 дюймов. В инструкциях производителя моего приспособления для карманных отверстий сказано просверливать 2 дюйма с каждой стороны, а затем размещать карманные отверстия через каждые 6-8 дюймов друг от друга.

Используя столярный клей и 1-дюймовые саморезы, прикрепите боковые части (48-дюймовые доски) к бокам. Делайте все возможное, чтобы боковые доски находились на одном уровне с верхней частью (здесь это нижняя часть) стола для пинг-понга.

Прикрепите 49 1/2-дюймовую доску к последней стороне с карманными отверстиями, снова с помощью столярного клея и 1-дюймовых карманных винтов.

Просверлите карманные отверстия на одной стороне досок 2×6 (теперь 2 дюйма x 4 1/2 дюйма) через каждые 6 дюймов. Используйте столярный клей и прикрепите к нижней поверхности стола для пинг-понга между боковыми досками. Предварительно просверлите и ввинтите (2) 2-дюймовых шурупа снаружи в доски размером 2 дюйма x 4 1/2 дюйма для дополнительной прочности.

Я собирал половину стола для пинг-понга за раз, чтобы быть уверенным в размещении ножек стола.

Прежде чем бежать и тратить целое состояние на новые ножки для стола, просмотрите местный Craig’s List и найдите старый складной стол. Я подобрал этого парня за 25 долларов и просто снял ножки для этого проекта стола для пинг-понга. Гениально, правда?!

Прикрепите ножки к нижней части стола для пинг-понга так, чтобы ножки находились примерно в 2 дюймах от доски размером 2 дюйма x 4 1/2 дюйма и располагались по центру посередине. На фотографии ниже показана сторона № 2 стола для пинг-понга, но вы поняли идею центрирования.

на плане показана нижняя сторона стола

Начните собирать вторую половину складного стола для пинг-понга так же, как и первую, но вместо того, чтобы прикреплять лицевую панель 49 1/2 дюйма к третья сторона с отверстием кармана, прикрепите доску 32 7/8 дюйма и оставьте последнюю секцию пустой (пока).

Просверлите карманные отверстия на одной длинной и одной короткой стороне 15 1/2-дюймовой доски и прикрепите к краю 32 7/8-дюймовой доски столярным клеем и 1-дюймовыми шурупами. Короткая сторона будет прикручена непосредственно к плате размером 32 7/8 дюйма. Размер этой доски будет 30 3/4 дюйма с одной стороны и 16 1/2 дюйма с другой.

*Примечание. Как правило, ящики для ящиков должны быть на 1 дюйм уже, чем отверстие ящика. Это позволит оставить зазор 1/2 дюйма с обеих сторон для направляющих ящика. В зависимости от того, какой тип выдвижных ящиков вы получаете, это обычно так, но вы должны перепроверить в соответствии с указаниями производителя. Мне потребовалось МНОГО ~~ругательств~~ пота, чтобы заработать для вас эти чаевые.

Время собирать ящик!

Я использовал обрезки 3/4-дюймового МДФ, которые лежали у меня в гараже, но 1/2-дюймовый МДФ или фанера тоже подойдут. Сократите основу до 14 дюймов x 14 дюймов квадрата.

Прикрепите боковые доски размером 3 3/4 дюйма x 14 дюймов к основанию с помощью столярного клея и 1 1/4-дюймовых гвоздей. Закончите, прикрепив 15 1/2-дюймовых деталей по концам с помощью столярного клея и 1 1/4-дюймовых гвоздей (самый простой способ). Плотно зажмите перед тем, как прибить гвоздями для лучшего сцепления. На чертежах глубина ящика указана в 3 дюйма, но это потому, что 3/4-дюймовая фанера/МДФ устанавливается внутри ящика, а не под боковыми стенками.

Теперь самое интересное.

Я НЕ фанат направляющих для ящиков, и я думаю, будет справедливо сказать, что они не мои поклонники. Я потратил 2 часа и множество попыток, чтобы точно и плавно отрегулировать скольжение — так что вы можете себе представить, каким голубым был воздух в моем гараже. Виноват? Доски, которые я получил из магазина товаров для дома, были изогнуты в центре. Избавьте себя от ударов и получите самые прямые доски, какие только сможете. Если ваши доски прямые, а каркас квадратный, то направляющие ящика должны плавно работать прямо из ворот.

Не прикрепляйте лицевую панель 16 1/2 дюйма, пока все не будет работать гладко. Как только это будет сделано, установите лицевую доску так, чтобы она находилась на расстоянии около 1/8 дюйма от остальной части лицевой доски и находилась на одном уровне с внешним краем вашего складного стола для пинг-понга. Используйте столярный клей и 1-дюймовые шурупы, просверленные изнутри ящика.

Что напомнило мне… мы еще не сделали из этого плохого мальчика СКЛАДНОЙ стол для пинг-понга, не так ли?

Время прикрепить две 24-дюймовые сплошные петли! Предварительно просверлите каждое отверстие и прикрепите к 2-дюймовым центральным доскам 1 1/4-дюймовыми шурупами.

Нижняя часть должна выглядеть так:

Сложите одну сторону вверх и убедитесь, что все ровно и плотно.

Я временно прикрепил застежки, просто чтобы убедиться, что все хорошо, плотно и надежно.

Время отшлифовать и загрунтовать – здесь стираются все мелкие царапины и царапины. Мой шлифовальный станок похож на мою волшебную палочку — скрывает беспорядок и приглашает Золушку на бал.

Загрунтуйте верхнюю и боковые стороны и добавьте шпаклевку (при необходимости) после высыхания. Нанесите второй слой грунтовки по внешним краям и по центру стола (мы будем использовать грунтовку в качестве белых граничных линий на столе)

Пришло время заклеить складной стол для пинг-понга. Эта таблица не совсем стандартного размера. «Настоящий» стол для пинг-понга должен иметь ширину 60 дюймов, длину 108 дюймов и высоту 29,92 дюйма. У нас 49 1/2 дюйма в ширину и ≈97 1/2 дюйма в длину (наша высота должна быть близка к точной), потому что поэтому в ход идет 3/4-дюймовая фанера. Вы должны работать с тем, что у вас есть правильно?

Линии на столе для пинг-понга должны иметь ширину 28/32 дюйма для внешней границы, а ширина центральной линии должна быть 3/32 дюйма. Мои глаза слишком стары, чтобы найти эти отметки на моей рулетке, поэтому я упростил себе жизнь и использовал 3/4-дюймовые боковые и лицевые доски в качестве ограничительных линий. Я заклеил скотчем места, где доски совмещены с фанерой. Эй, если это не нормативный размер, то кому нужны нормативные границы?

Для центральной линии я нашел середину и приклеил малярный скотч. Оттуда я отметил 1/8 дюйма по обе стороны от центральной линии и отрезал излишки канцелярским ножом.

ТАААК намного проще!

Покрасьте поверхность и боковые стороны темным цветом – я решил использовать подходящую краску для наружных работ, чтобы летом поставить свой стол во внутреннем дворике.

Два слоя и можно снимать скотч! (Лучшая часть!)

Сложив стол для пинг-понга, чтобы проверить плотность прилегания, а затем снова раскрыв его для покраски, вы заметите, что сторона стола для пинг-понга может сильно поцарапаться. Вам не нужно делать следующий шаг, но я подумал, что добавление медного покрытия (не настоящей меди, а алюминия, похожего на медь) может продлить срок службы моего дерева и защитить мой стол от слишком больших повреждений.

Немного сверхпрочного клея, 3/4-дюймовые гвозди и зажимы довольно легко прикрепят медь к сторонам.

Вы можете найти это покрытие во многих магазинах товаров для дома. Он достаточно тонкий, чтобы его можно было резать ножницами по металлу, достаточно толстый, чтобы обеспечить некоторую защиту, и достаточно медный, чтобы украсить ваш стол.

Снова прикрепите застежки, и вы готовы играть на своем складном столе для пинг-понга, сделанном своими руками!

Я сложил его (посмотрите на этот крошечный след!) и поставил на скейтборд, чтобы катить его на задний двор.

Здесь я сделал ошибку: дополнительный кусок меди, необходимый для облицовки сторон, имел длину около 12 1/2 дюймов – я не подумал и вырезал куски из медного листа, но не следил за тем, чтобы зерна металла шли в том же направлении, что и оригинальные детали. Вот где вы видите, как свет отражается по-разному. Дух-я.

В скрытом ящике легко поместятся сетка, дополнительные мячи и полдюжины ракеток для пинг-понга!

Игра в пинг-понг на закате, кто-нибудь?

Лучшее, на мой взгляд, это возможность складывания. Когда вы закончите играть, просто засуньте ракетки и т. д. в ящик, сложите ножки, защелкните застежки и уберите свой складной стол для пинг-понга в гараж. Одна компактная коробка веселья.

Вот и все, ребята! Вы только что сделали складной стол для пинг-понга своими руками и стали хитом для вашей семьи/друзей/семейного воссоединения – примерно за половину стоимости покупки громоздкого стола, который занимает вдвое больше места.

Чтобы узнать больше о развлечениях на заднем дворе, посетите:

Настольный теннис для одного человека
Чаша для костра
100 вещей 2 Сделать этим летом
Жесткая грязь классиков
Чемпионат по бир-понгу

Счастливых выходных 4 июля, друзья, и счастливого Дня Канады дома!

Закрепите на потом!

Схемы и инструкции для складного стола для стирки своими руками

Одной из моих целей как домовладельца было обновить мою прачечную. В нем изначально некуда было складывать одежду и очень мало места для хранения. Чтобы помочь решить обе эти проблемы, я построил складной стол для стирки своими руками.

Складной столик для белья мне понадобился для двух целей: места для складывания белья и дополнительного места для хранения под ним. Я хотел, чтобы он был максимально прочным, чтобы я мог хранить все, что захочу, на нижней полке. Главное, что я хотел иметь возможность хранить, — это переносные контейнеры для воды. Каждый из них может весить более 50 фунтов, поэтому необходима прочная конструкция. Однако, даже если вы не храните очень тяжелые предметы, прочная нижняя полка все равно очень полезна.

Ниже вы узнаете, как я сделал складной стол для стирки своими руками. Возможно, вам придется немного изменить размеры, если у вас меньше места или вы хотите что-то большее. Я надеюсь, что это то, что вы можете использовать!

Список сокращения

Хлебная доска верхняя 4) 4×4 по 27 дюймов каждая (угловые стойки)

(4) 2×4 по 70 дюймов каждая (длинные фартуки)

(4) 2×4 @ 8,5 дюйма каждый (короткие фартуки)

(5) 2×4 @ 12,5 дюйма каждый (нижние опоры полки)

(1) 1/2-дюймовая фанера @ 70 дюймов x 15,5 дюймов

Необходимые инструменты и аппаратное обеспечение

Карандаш
Рукокача
СКИСКАЯ КВАД
КАКАНСКИЕ ДЛЯ ДЖИГА
10-12 дюйма MITR SAW
DRALE
10-12 дюйма SAW
.
Ударный гайковерт
Шлифовальный станок и наждачная бумага
3-дюймовые шурупы
2 1/2-дюймовые шурупы с карманными отверстиями
Спиральные сверла
Насадки для шурупов
Финишный гвоздодер (или молоток, набор гвоздей и финишные гвозди) 6
Струбцины (24 дюйма)
4 поворотных ролика
Краска, морилка и прозрачное покрытие
Кисть
Аппликатор морилки (или старый носок)

Выбор пиломатериалов Большая часть древесины, которую вы найдете в крупных хозяйственных магазинах, на самом деле не предназначена для проектов, где важен внешний вид. Габаритные пиломатериалы, такие как 2 × 4, предназначены для формирования каркаса здания, а затем закрываются позже.
Если вам нужны красивые пиломатериалы, вам нужно либо отправиться на специальную лесопилку, либо немного покопаться в хозяйственном магазине. Ищите прямые доски без выемок. Постарайтесь пойти до того, как в магазине будет многолюдно, чтобы не мешать менее привередливым покупателям. Обязательно избегайте досок, в которых есть скобы, а также тех, которые раскололись.
Шаг 2. Сделайте вырезы для столешницы для белья
Перед тем, как вырезать макет для столешницы для белья, выберите самые красивые модели 2×4. Положите их бок о бок и расположите их, чтобы найти порядок и комбинацию, которая выглядит лучше всего. Это займет немного больше времени, но оно того стоит, так как верхняя часть — это то, что вы и другие будете видеть чаще всего.
Возьмите самые красивые 2×4 и сделайте пять надрезов по 65 дюймов каждый. Они составят основную часть вашего топа. Затем сделайте два разреза по 17,5 дюймов каждый. Это будут концы макета вашей вершины.
Вот так макетная крышка будет выглядеть после сборки.

Шаг 3. Просверлите отверстия для карманов
Далее вам нужно просверлить отверстия для винтов для карманов. Я просверлил четыре карманных отверстия по длине всех длинных досок, кроме одной. Однако для каждой доски потребуется по одному карманному отверстию на каждом конце. На приведенной ниже схеме показано приблизительное расстояние между отверстиями кармана.
Это расстояние, которое я использовал для карманных отверстий в верхней части макетной платы. Обратите внимание, что у одной доски есть карманные отверстия только на концах.

Шаг 4. Соберите верхнюю часть макетной платы с помощью винтов с отверстиями для выемки
После того, как вы просверлите отверстия для выемки, используйте винты для выемки размером 2 1/2 дюйма, чтобы соединить части верхней части макетной платы вместе.
Шаг 5: Отшлифуйте верхнюю часть складного столика для белья
Я предпочитаю шлифовать верхнюю часть складного столика для белья, прежде чем строить что-либо еще. Причина этого в том, что 2×4 имеют тенденцию к небольшой усадке из-за потери влаги после резки и шлифовки. Теперь шлифовка дает древесине время на усадку, пока вы работаете над другими частями проекта. Если вы планируете сделать все за один или два дня, это может вам не помочь. Однако, если вы будете заниматься этим проектом в течение пары выходных, это может оказаться полезным.
При шлифовании я начал с наждачной бумаги с зернистостью 80. Это снизит любые высокие точки и поможет сгладить места стыка досок. После того, как все будет ровно, перейдите к промежуточной зернистости, например, 120. Затем используйте наждачную бумагу с зернистостью 220, чтобы сделать все очень гладким. Когда закончите, отложите верхнюю часть в сторону.
Шаг 6. Вырежьте и надрежьте угловые стойки основания
Затем отрежьте угловые стойки основания. Возьмите стойки 4 × 4 и сделайте четыре надреза, каждый по 27 дюймов. После того, как вы обрежете столбы, вам нужно будет их надрезать. Если вы раньше не делали надрезы, не волнуйтесь, на самом деле это довольно просто. Нажмите здесь, чтобы просмотреть короткое видео, в котором показано, как делать пазы с помощью циркулярной пилы.
Каждая выемка должна быть шириной 3,5 дюйма и глубиной 1,5 дюйма. В эти выемки вы поместите свои длинные фартуки позже в процессе сборки.
Это схема того, как должны выглядеть ваши угловые стойки после того, как вы сделаете в них вырезы.

Шаг 7. Вырежьте фартуки основания
Далее вы вырежете фартуки для основания. Будет четыре длинных фартука и четыре коротких фартука. Каждый длинный фартук будет иметь длину 70 дюймов, а каждый короткий фартук будет иметь длину 8,5 дюймов.
Шаг 8: Просверлите карманные отверстия в фартуках
После того, как вы обрежете фартуки, вам нужно будет просверлить в них карманные отверстия. Вы будете использовать эти отверстия, когда придет время крепить верхнюю часть к основанию.
Для двух длинных фартуков потребуется четыре карманных отверстия по всей их длине. Это будут те, которые вы размещаете в верхней части своих сообщений. Не забудьте оставить немного места с каждого конца. Длинные фартуки будут крепиться к стойкам с помощью шурупов. Если у вас есть карманные отверстия слишком близко к концу, вы не сможете использовать их, чтобы прикрепить верхнюю часть позже. Отложите два других длинных фартука, в которых вы не просверлили карманные отверстия. Это будут ваши нижние скобы, и им не нужны карманные отверстия.
Не забудьте оставить место на концах при сверлении карманных отверстий.
Для двух коротких фартуков потребуется четыре карманных отверстия. По одному на каждом конце и два по вертикали. Карманные отверстия на концах будут прикреплять короткие фартуки к стойкам, а вертикальные карманные отверстия будут использоваться для крепления верха. Для двух других коротких фартуков потребуется только по одному карманному отверстию на каждом конце.
Два коротких фартука будут иметь четыре отверстия, а другие фартуки — только два.

Шаг 9. Прикрепите длинные фартуки к угловым стойкам
Поместите длинные фартуки в выемки, которые вы вырезали в стойках 4×4. Убедитесь, что вы поместили фартуки с отверстиями для карманов там, где вы хотите, чтобы вершины были. Убедитесь, что карманные отверстия обращены внутрь и расположены правильной стороной вверх.
Вид изнутри: фартук с отверстиями для карманов помещается сверху, а фартук без отверстий для карманов — снизу.
Просверлите направляющие отверстия в фартуках, чтобы предотвратить их расщепление, и используйте 3-дюймовые шурупы для дерева, чтобы прикрепить их к стойке. Используйте скоростной угольник, чтобы убедиться, что стойки и фартуки находятся на 9под углом 0 градусов друг к другу. Мне нравится использовать ромбовидный рисунок с 4 винтами для прочности и жесткости.
Каждый длинный фартук крепится к стойкам четырьмя шурупами на каждом стыке.

Шаг 10. Прикрепите короткие фартуки к угловым стойкам
Затем вы прикрепите короткие фартуки к складному столику для белья. Пространство между стойками очень маленькое, поэтому я рекомендую приобрести насадку для сверления под прямым углом, если у вас ее еще нет. Я прикрепил свой без крепления под прямым углом, и это была гигантская боль в заднице.
Установите угловые стойки с длинными фартуками вертикально, убедившись, что доски с отверстиями для карманов находятся вверху. Самый простой способ сделать это — установить небольшие фартуки между угловыми стойками и использовать зажимы, чтобы удерживать все на месте. Кроме того, убедитесь, что ваши маленькие фартуки находятся в правильных местах и обращены в правильном направлении. Маленькие фартуки с четырьмя карманными отверстиями должны быть наверху.
Используйте дрель и угловую насадку, чтобы вкрутить потайные винты, крепящие фартуки к стойкам. Фартуки должны быть заподлицо с торцами и гранями стоек, особенно снизу.
Вот так будут выглядеть стороны вашего складного столика для белья после того, как вы прикрепите фартуки.

Шаг 11. Сделайте распорки для поддержки полки.
Я хотел, чтобы нижняя полка складного столика для белья могла выдерживать большой вес, потому что я планирую использовать ее для хранения контейнеров с водой. Чтобы удержать этот вес, я поместил опорные скобы между нижними фартуками. Возьмите 2×4 и сделайте пять надрезов по 12 1/2 дюйма. Прежде чем резать оставшиеся четыре, проверьте первую, чтобы убедиться, что она имеет правильную длину. Затем просверлите карманные отверстия в концах досок. Прикрепите их к нижним фартукам с помощью винтов с потайными отверстиями.
Вот как должны выглядеть ваши опорные распорки, когда они прикреплены к нижним фартукам

Шаг 12. Вырежьте нижнюю полку
Далее вам нужно будет вырезать лист фанеры толщиной 1/2 дюйма до правильный размер. Он должен быть 70 дюймов в длину и 15,5 дюймов в ширину. Я использовал прямую доску в качестве направляющей для резки, чтобы сделать разрезы как можно более чистыми.
После того, как вы обрежете фанеру до нужного размера, вам нужно будет вырезать углы. Это нужно для того, чтобы освободить место для угловых стоек. Измерьте квадрат 3 1/2 дюйма x 3 1/2 дюйма, чтобы вырезать из каждого угла.

Шаг 13. Прикрепите нижнюю полку
Наденьте нижнюю полку на основание складного столика для белья. С помощью финишного гвоздезабивателя прикрепите фанеру к нижним фартукам и опорным скобам. Если у вас нет финишного гвоздезабивателя, вы можете использовать молоток, набор гвоздей и финишные гвозди, чтобы прикрепить фанеру к основанию. Если есть какие-либо выступы, зачистите их шлифовальной машиной.
Вот так должно выглядеть основание складного столика для белья после прикрепления нижней полки.

Шаг 14. Отшлифуйте основание
После того, как вы собрали основание складного столика для белья, вам нужно отшлифовать его, прежде чем пытаться его покрасить. Используйте тот же процесс, что и для столешницы макетной платы, чтобы сгладить любую поверхность, которая нуждается в покраске.
Шаг 15. Покраска основания
После того, как вы закончите шлифование основания, можно приступать к покраске. Нанесите несколько слоев хорошей грунтовки на основание. Затем выберите любой цвет, который вам нравится, и покрасьте основу. Мне нравится слегка шлифовать между слоями, чтобы конечный продукт был как можно лучше.
Шаг 15. Нанесите краситель и прозрачное покрытие на верхнюю часть макетной платы
Прежде чем окрашивать верхнюю часть макетной платы, убедитесь, что все остается гладким и между досками нет неровностей. Если найдете, отшлифуйте.
Я использовал морилку Minwax для столешницы. Его легко наносить, и он легко доступен в ближайших магазинах. Обязательно читайте этикетку на любом пятне, которое вы покупаете, потому что для некоторых пятен есть специальные инструкции. Нанесите слой и дайте ему высохнуть. Возможно, вам придется нанести краску несколько раз, чтобы получить желаемый цвет. Я использую старый носок, чтобы нанести морилку. Они хорошо работают, и у меня всегда есть несколько штук дома.
После того, как пятно высохнет, нанесите на него прозрачное покрытие. Я использую Minwax Polycrylic. Легко наносится, хорошо выглядит, легко счищается с кистей по окончании работы. Я наношу где-то от четырех до шести слоев поликрила в своих проектах. При нанесении покрытия следите за тем, чтобы покрытие было равномерным, и чтобы не было потеков, особенно по бокам.
Используйте наждачную бумагу с зернистостью 220 (вручную) между слоями, чтобы сбить выступы и удалить ворсинки, которые могли попасть на прозрачный слой во время высыхания. После шлифовки удалите остатки шлифовки мягкой тряпкой. Затем нанесите следующий слой.
Шаг 16: Прикрепите колеса к основанию
Я решил добавить колеса к нижней части складного стола для стирки, чтобы его можно было легко перемещать, а также чтобы защитить древесину в случае наводнения. Прачечные обречены на то, чтобы рано или поздно наполниться водой. Добавление колес создает пространство между складным столом для стирки и водой на полу.
Колесики стоят дорого, поэтому, чтобы сэкономить деньги, я пошел в Harbour Freight и купил очень дешевую мебельную тележку за 1000 фунтов. Колеса снялись очень легко. Все, что вам нужно, это гаечный ключ или отвертка, в зависимости от того, как они прикреплены к тележке.
Переверните основание стола и прикрепите колеса к нижней части каждой угловой стойки. Вы можете использовать для этого сверхпрочные винты, но я просто использовал винты с потайными отверстиями, которые у меня уже были. Я не планирую сильно передвигать складной стол для белья, а эти винты у меня уже были под рукой.
Шаг 17. Прикрепите верхнюю часть макетной платы к основанию
Последний шаг – прикрепите верхнюю часть макетной платы к основанию складного стола для стирки. Положите несколько полотенец или одеял на землю, чтобы не повредить поверхность макетной платы. Положите верхнюю часть макетной платы на одеяла лицевой стороной вниз. Карманные отверстия, которые вы использовали для сборки верхней части, должны быть обращены вверх.
Установите основание вверх дном на верхнюю часть макетной платы. Верх должен быть примерно на дюйм больше основания с каждой стороны. Это позволяет верхней части прислоняться к стене, а основание не задевает обшивку вдоль нижней части стены. Отцентрируйте основание на вершине и используйте отверстия для карманов, чтобы соединить их вместе с помощью винтов с отверстиями для карманов. Аккуратно переверните только что собранное белье в вертикальное положение.
Заключение
Я надеюсь, что этот дизайн поможет вам сделать вашу жизнь немного проще и организованнее. Имейте в виду, что размеры складного столика для белья были определены исходя из моих потребностей и ограничений по пространству, поэтому не стесняйтесь изменять их в соответствии с вашими потребностями.

Проект «Сделай сам»: сделайте стильный столик
Чтобы сделать уникальный и стильный столик, вам понадобится аккумуляторный секатор GTA 26 и несколько материалов. Почему бы не реализовать эту замечательную идею своими руками?
Приставной столик «Сделай сам»
Материалы
Как сделать приставной столик своими руками
Идеи приставных столиков
Резюме
Креативные идеи для любителей «сделай сам»
Этот простой в изготовлении приставной столик станет полезным и привлекательным аксессуаром в вашем доме. Это мечта «сделай сам»: проект, который не только весело строить, но и требует очень мало ресурсов. Вы можете использовать наши инструкции в качестве творческого руководства, но окончательный дизайн в ваших руках — ведь что может быть более уникальным, чем мебель, сделанная своими руками?
Приставной столик «Сделай сам»: материалы
Для изготовления этого приставного столика «Сделай сам» вам потребуются следующие материалы и инструменты. Когда дело доходит до дерева, это действительно вопрос личного вкуса, поэтому вы должны просто использовать то, что вам нравится. Помните, что древесине потребуется длительный уход, например, регулярное покрытие маслом или лаком.
Садовый секатор STIHL GTA 26
Деревянная доска
Металлические стержни длиной 1 м (1 x 8 мм, 2 x 6 мм)
Карандаш и линейка
Строительный клей
Наждачная бумага зернистостью 120 и 180
Файл
Ножовка
Сверла по дереву (8 мм и 6 мм)
Аккумуляторный шуруповерт или дрель
Средства индивидуальной защиты
На страже вашей безопасности: защитное снаряжение
Использование мощных инструментов в работе «сделай сам» — это весело и означает, что вы можете расширить свои возможности, и это здорово, если вы полагаетесь на эффективную и безопасную защитную одежду при их использовании. Всегда надевайте средства индивидуальной защиты при работе с бензопилой. Это включает в себя шлем, брюки для защиты от порезов, защитную обувь и многое другое. В руководстве по эксплуатации вашего продукта содержится более подробная информация об этом. Полностью ознакомьтесь с инструментом, прежде чем использовать бензопилу в первый раз, и проверяйте ее безупречное состояние перед каждым использованием. По запросу ваш дилер STIHL с радостью подготовит ваш инструмент к первому использованию, а также посоветует вам модели и размеры защитной одежды, которую вы можете примерить на досуге. Помните, что средства индивидуальной защиты не заменяют безопасных методов работы.
Приставной стол «Сделай сам»: пошаговые инструкции
Позаботившись о материалах, инструментах и технике безопасности, можно приступать к работе «Сделай сам». Убедитесь, что вы всегда надеваете защитные очки при резке металла и сверлении. Этот простой, но эффективный проект можно выполнить за час или два.
Приставной столик своими руками, шаг 1: спланируйте свой дизайн
Приставной столик будет создан по вашему собственному дизайну. Планируя форму столешницы, помните, что прямые разрезы сделать легче; Также имеет смысл подумать о порядке и форме разрезов, которые вам понадобятся. После того, как вы определились с дизайном приставного столика, нарисуйте форму карандашом на нижней стороне доски.
Вы можете увидеть простой шаблон на картинке ниже.
Приставной столик своими руками, шаг 2: выпилите форму
Используйте садовый секатор STIHL GTA 26, чтобы методично сделать необходимые разрезы. Направляйте секатор обеими руками и применяйте его до упора. Отпилите с нижней стороны так, чтобы обрезанный край на верхней поверхности был гладким и чистым. Удаляйте лишние куски дерева по мере продвижения. Края на нижней стороне, как правило, немного рваные после резки, поэтому вы очистите их на следующем шаге.
Приставной столик своими руками, шаг 3: сглаживание краев
Используйте напильник и наждачную бумагу, чтобы обработать кромки. Лучше всего начать с металлического напильника для более тонкой обработки, а затем использовать наждачную бумагу, пока края не станут безопасными и гладкими.
Приставной столик своими руками. Шаг 4: изготовление ножек стола
Теперь пришло время согнуть металлические стержни, чтобы они стали ножками стола. Держите стержень обеими руками и осторожно, но с силой соедините его концы. Металлический стержень 6 мм следует согнуть по меньшему радиусу, чем более толстый стержень 8 мм. Вы можете использовать ножовку, чтобы укоротить ножки, если вы предпочитаете более низкий стол.
Приставной столик своими руками, шаг 5: просверлите отверстия
С помощью сверла по дереву просверлите по два отверстия для каждой ножки в нижней части столешницы. Убедитесь, что отверстия соответствуют диаметру металлических стержней, которые вы используете. Сверлите под небольшим углом, чтобы ножки выходили за пределы столешницы для лучшей устойчивости.
Приставной столик своими руками, шаг 6: приклейте ножки
На последнем этапе вклейте металлические ножки в отверстия с помощью строительного клея. Проверьте время высыхания клея перед тем, как поставить столик вверх; это может быть до 48 часов.
Когда клей высохнет, можно отделывать дерево. Если вы используете прозрачный лак, мы рекомендуем нанести один слой, а затем отшлифовать поверхность наждачной бумагой с зернистостью 180, прежде чем наносить второй слой лака на свой стол. Кроме того, вы можете нанести масло с твердым воском для более естественного покрытия, которое по-прежнему защищает древесину.
Использование приставного столика, сделанного своими руками
Когда все будет готово, вашему приставному столику понадобится дом! Из него можно сделать прекрасную подставку для растений в гостиной или удобный предмет мебели, который можно держать рядом с диваном для книг и журналов. Стильный минималистский дизайн делает его универсальным и ярким дополнением к комнате.
Восхищение своими руками может вдохновить вас на новые попытки сделать что-то своими руками. Размер и дизайн деревянного столика легко изменить, так почему бы не сделать целый набор?
Резюме: сделать приставной столик своими руками
Этот приставной столик своими руками не требует много материалов
Деревянная доска и несколько металлических стержней — основные предметы, которые вам понадобятся
Садовый секатор STIHL GTA 26 позволяет легко изготовить этот уникальный столик
Вырежьте из деревянной доски нужную форму
Вклейте металлические ножки в просверленные отверстия
Всегда надевайте средства индивидуальной защиты во время работы, как указано в инструкции по эксплуатации
Что такое уникальная идея для самостоятельного изготовления бокового столика?
Уникальная идея для проекта «Сделай сам» бокового столика — сделать столешницу из доски любой формы, которая вам нравится.

чертежи, схема, фото инструкция с описанием

Раскладной стол из подручных средств

Садовый деревянный стол для большой семьи

Круглый стол для душевной компании

Стол для дачи — фото лучших идей выполненных своими руками

Как сделать деревянный стол своими руками?

Стол с царговым поясом

Варианты конструкции

Чертеж стола

Стол в стиле Кантри

Варианты конструкции

Чертеж стола

Стол с царговым поясом и выдвижным ящиком

Варианты конструкции

Чертеж стола

Стол на одной опоре

Чертеж стола

Стол на козлах

Варианты конструкции

Чертеж стола

Раздвижной стол

Варианты конструкции

Чертеж стола

Раздвижной стол на одной опоре

Варианты конструкции

Чертеж стола

Стол с выдвижными секциями столешницы

Варианты конструкции

Чертеж стола

Стол со сдвигающейся складной крышкой

Варианты конструкции

Чертеж стола

Стол с откидными досками и выдвижными кронштейнами

Варианты конструкции

Чертеж стола

Стол-книжка с поворотными рамочными опорами

Варианты конструкции

Чертеж стола

Стол-книжка с поворотными ножками

Варианты конструкции

Чертеж стола

Стол с выдвижными ножками

Варианты конструкции

Чертеж стола

Стол-кресло, Стол-скамья

Варианты конструкции

Чертеж стола

Стол раскладной своими руками: чертежи и процесс работы

Процесс работы

Столик для пикника

чертежи, специфические особенности конструкции и рекомендации

Подготовка инструментов

Подготовка материалов

Дополнительная подготовка элементов

Нюансы проведения работ

Советы специалиста

Изготовление журнального раскладного столика

Сборка столешницы

Рекомендации по изготовлению универсальной конструкции

Заключение

Раскладной стол своими руками: варианты и чертеж

Варианты самодельных раскладных столов

Деревянный рабочий стол

Мастер-классы по изготовлению раскладного стола

Размеры и чертежи

Инструменты

Как сделать раскладной стол?

Финишная обработка

Фото складного стола своими руками

Маленький складной столик

Складной столик трансформер своими руками – консольный вариант | Своими руками

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

15 бесплатных чертежей столов для пикника всех форм и размеров

Португальский складной столик | Популярные Деревообработка

Продуманный дизайн обеспечивает портативность.

Один раз настройте и работайте с ним

Edge it Off

Стопорные блоки для сверлильного станка
