Как сделать шезлонг своими руками из дерева чертежи и размеры: ход работы, чертежи и фото

200 фото + схемы, инструкции

шезлонг для дачи

Если у вас есть участок за городом, вы, вероятно, не против отдохнуть на солнышке в летний день. Для этого просто необходим шезлонг для дачи, ведь их для того и придумали, чтобы наслаждаться солнечными ваннами. И если некоторые люди предпочитают покупать такую вещь, то другие могут сделать их самостоятельно и сэкономить деньги. Шезлонг можно изготовить из доступных материалов очень просто – с процессом сборки справится даже начинающий мастер.



Вот, например этот кресло-лежак на фотографии. Выглядит, как магазинный, правда? На самом деле он сделан своими руками. Естественно, это не самый простой вариант, надо будет повозиться с металлическими трубками, но зато надежный. В основном же, если хотите сделать все самостоятельно, лучше делать деревянную конструкцию. Самое простое, это тканевой шезлонг, хотя многие предпочитают деревянные лежаки.



Лежак для дачи своими руками

Как вам такая оригинальная конструкция? Обычно стандартные лежаки делают на ножках, но если хотите чего-то оригинального, то это неплохая идея. Простая схема изготовления, оригинальная форма. На пошаговых фотографиях видно, что собрать такой лежак совсем не сложно. Основной нюанс, под правильным углом вырезать торцы боковин, чтобы получилась цельная «ломанная» конструкция.

•

Фотографии с сайта www.buildsomething.com

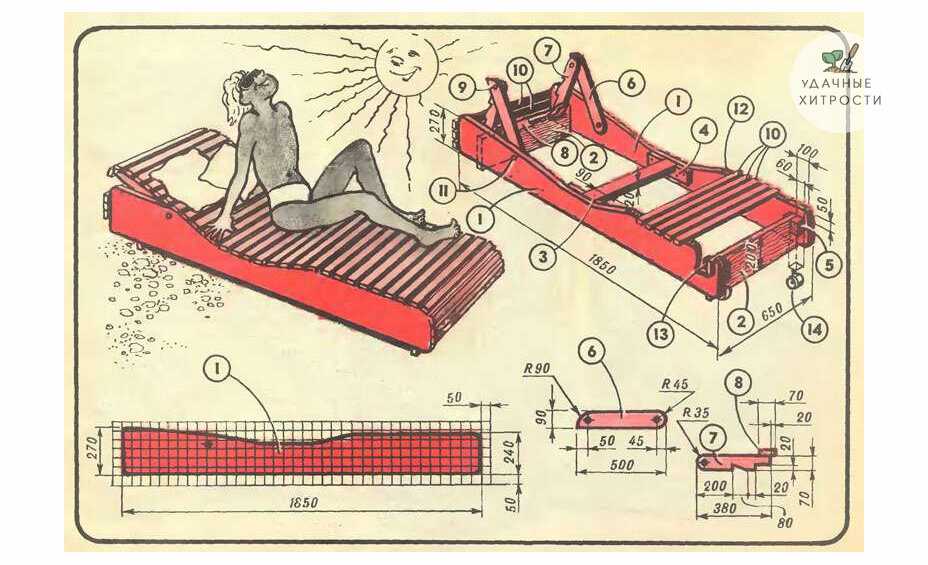

Лежак с регулируемой спинкой



Очень удобно, если у лежака будет регулируемая спинка

, тогда можно и сидеть и лежать. В принципе, большинство конструкций предусматривают такой механизм, несложно его сделать и своими руками. На фотографиях ниже показан порядок сборки. Обратите внимание на последнем фото, как будет выглядеть лежак в горизонтальном положении, дюбель сидит над последней планкой на спинке. И еще, после окончания работы заполните отверстия древесным наполнителем или заглушками.

•

Источник фото www. ana-white.com

…на колесиках

Если уж говорить о комфорте, то неплохо к нашему лежаку с регулируемой спинкой приделать и колесики. Конечно, можно немного изменить форму, на пошаговых фото показано, как изготавливается конструкция. В принципе, схема та же, только добавляем колеса для транспортировки.



Здесь следует учитывать, что передние и задние ножки будут разной высоты, чтобы была возможность приделать колесики. Затем нужно будет рассчитать высоту колес и просверлить отверстие в задней части ножек на расстоянии, которое равно такому же расстоянию, как в нижней части колеса к оси отверстия. Обратите внимание, что отверстие должно быть чуть-чуть больше в диаметре, чем ось, которую вы используете. Вот так, вида не портят, а пользоваться удобней.



•

Использованы фотографии с сайта www. thedesignconfidential.com



Деревянный шезлонг своими руками



Еще один вариант деревянного шезлонга для дачи. Идея очень простая и доступная для самостоятельно изготовления. Конструкция состоит из двух частей, которые можно фиксировать в различных положениях. Удобно для транспортировки и с хранением проблем не будет, все это дело складывается и практически места не занимает.

Вот так это выглядит.













Самое сложное, пожалуй, это сделать дуги, желательно иметь специальный инструмент. На фото видите, как изготавливается шаблон, размеры приведены на предыдущей фотографии. Затем при помощи фрезера изготавливается сама деталь.

Также нужен шаблон для поперечин. Дальше показано, как сделать отверстия для спинки. Как видите, понадобится струбцины и верстак. При наличии всех этих инструментов можно и не такое сделать. Шаблон нужен для точности, все таки надо будет просверлить порядка двадцати планок.

Шлифовать можно одновременно две дуги. Затем, с помощью струбцин детали склеивают.

Вот и все, остается собрать шезлонг и зафиксировать в нужном вам положении.

Источник фото: HolzWerken.net



Простой деревянный лежак для дачи



Вот еще один вариант деревянного лежака, который не сложно сделать своими руками. Ниже приведены схема и пошаговые фотографии.









•

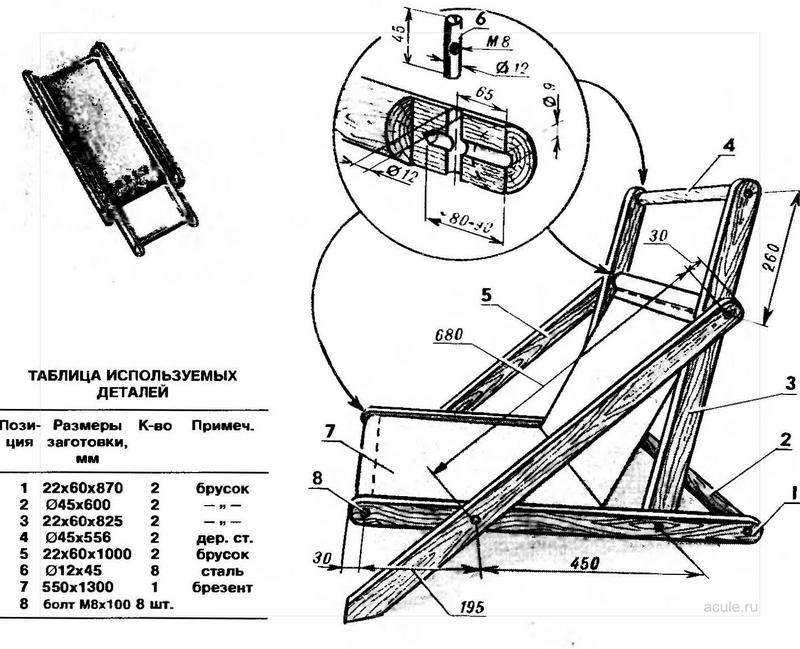

Тканевый шезлонг



По трудозатратам проще всего сделать тканевый шезлонг. Здесь представлена простая складывающаяся конструкция. Подойдет не только для дачи, можно брать с собой в поход на природу, на пляж, да даже с удовольствием будете пользоваться в домашней обстановке.









 На фотографии изображены схема и размеры, как видите, материалов много не понадобится.

Здесь показана сборка каркаса, начинать надо со спинки.

















Скрепляем конструкцию, чтобы гайки не раскручивались, желательно зафиксировать их контргайками.

Когда каркас готов, можно закреплять ткань, главное условие, чтобы она была прочной. Для надежности, сложите ее пополам и прошейте. Устанавливается ткань в загибе стержня между планками.

Кресло шезлонг из труб ПВХ

Интересный способ сделать кресло шезлонг своими руками. Пусть вас не пугает, что для этого надо использовать трубы ПВХ. На самом деле с этим материалом просто работать, с использованием газовой горелки трубе можно придать любую форму. Соединения хорошо держатся на специальном клее, или как еще называют «холодной сварке». Вообще у пластиковых труб куча достоинств – прочные, легкие, и в отличии от железных, не ржавеют. Используя переходники и насадки, можно создавать какие угодно разборные конструкции. Яркий тому пример, это удобное кресло.

•

Источник фото wikihow.com


Кресло лежак своими руками



Это правда, не совсем лежак, такой себе дачный вариант уличного кресла, вполне подходящий, чтобы исполнять роль шезлонга. У кресла отсутствуют задние ножки, то есть весь упор идет на раму, можно удобно устроиться и наслаждаться отдыхом. Ниже представлены пошаговые фото, как изготовить это чудо дачного комфорта.



•



Источник фотографий www.ana-white.com

Лежак из березовых бревен

Сегодня в моде все натуральное и экологически чистое. Если хотите приобщится к этой тенденции, сделайте лежак из березовых бревен – креативный способ добавить уникальный предмет мебели. Это достаточно легко сделать, и не будет много стоить, даже если вам придется заплатить за бревна. Придать нужную форму поможет металлическая лента и кронштейны.



•

Источник фото www. home-dzine.co.za/diy/diy-tree-log





Схемы сборки шезлонгов и лежаков



Все эти шезлонги и лежаки можно сделать своими руками, так что если хотите сделать свое проживание на дачи комфортным, беритесь за дело. Естественно, все можно купить, но оно не принесет такого удовлетворения, как сделанное своими руками. Здесь представлены схемы и чертежи, по которым можно собрать любую конструкцию.

•

Если еще не определились, какой вариант шезлонга больше подходит, просмотрите эту галерею, здесь все, что представлено в Интернете. Или почти все:)

•





Как сделать деревянный лежак своими руками чертежи

Как сделать деревянный лежак своими руками, чертежи и тонкости его изготовления для поклонников садовой мебели.

Рассмотрим конструкцию, которая отличается простотой в изготовлении, надежностью в эксплуатации и удобством в использовании.

Изделие состоит:

1. Продольная доска.
2. Ножка.
3. Поперечная доска.
4. Поворотная доска.
5. Шпилька для гладких отверстий М10 х 60 ГОСТ 22042-75.
6. Резьбовая штанга М10 х 510 DIN 975.
7. Верхняя планка.

Спецификация размеров используемого материала (длина, ширина, толщина):

• продольная доска 2000 х 100 х 25 (мм) – 2 (шт.)
• ножка 400 х 50 х 50 (мм) – 4 (шт.)
• поперечная доска 450 х 100 х 25 (мм) – 2 (шт.)
• поворотная доска 575 х 100 х 25 (мм) – 2 (шт.)
• верхняя планка 600 х 100 х 25 (мм) – 18 (шт.)

Описание конструкции.

Деревянный лежак состоит из двух сборочных единиц:

• неподвижная часть (жесткий каркас на четырех ножках)

• подвижная часть (поворачивается вокруг оси и имеет четыре фиксированных положения)

Фиксация четырех положений (углов) обеспечивается резьбовой штангой в соответствующих отверстиях продольных досок.

На рисунке показаны крайние положения подвижной части лежака.

Как сделать деревянный лежак своими руками, чертежи которого изображены на рисунках.

Чертеж неподвижной части изделия.

Чертеж подвижной части изделия.

Порядок выполнения работ:

1. Изготовьте детали, желательно из сухой древесины, по спецификации.
2. Разметьте центра отверстий под крепеж.

Справка.

Детали крепим:

• евровинтом (конфирмат) – ножки с поперечными и продольными досками
• шурупами по дереву – верхнюю планку с продольными и поворотными досками
• колпачковыми гайками ГОСТ 11860-85 – шпильки и резьбовую штангу

3. Просверлите отверстия в деталях, при этом строго следите, чтобы центра отверстий у соединяемых деталей находились на одной осевой линии перпендикулярно граням.
4. Скруглите наждачной бумагой острые грани деталей.
5. Соедините евровинтами ножки (2) с продольными (1) и поперечными (3) досками.
6. Прикрепите шурупами по дереву верхние планки (7) к собранному каркасу неподвижной части.
7. Прикрепите шурупами по дереву верхние планки (7) к поворотным доскам (4).
8. Соедините подвижную и неподвижную части изделия шпильками (5) и резьбовой штангой (6).
9. Шпильки и штанги зафиксируйте с обеих сторон колпачковыми гайками.
10. Обработайте изделие антисептиком и нанесите защитное декоративное покрытие.
11. Евровинты закройте декоративными пластиковыми заглушками.

Сделанное изделие можно поставить в тенек под навес на даче.

Как видите, предложенную модель сможет сделать практически каждый, используя при этом минимальный перечень инструментов и приспособлений. Лежак можно использовать и в качестве скамейки возле стола на улице, когда на даче собирается много гостей.

Заказать чертеж

Поделитесь с друзьями!

Планы шезлонгов | MyOutdoorPlans

Этот пошаговый проект по деревообработке составляет около бесплатных чертежей палубы . Создание красивого стула для патио — это увлекательный проект по обработке дерева, поскольку вы объединяете свои навыки с воображением и создаете уникальный предмет уличной мебели. Как вы, наверное, знаете, существует так много дизайнов и планов на выбор, поэтому вам следует тщательно оценить свои потребности, прежде чем выбрать форму, которая соответствует вашим вкусам.

Для того, чтобы работа была выполнена профессионально, мы рекомендуем вам покупать качественные пиломатериалы, такие как сосна, кедр или красное дерево. Кроме того, перед началом проекта проверьте, все ли планки в идеальном состоянии и идеально прямые. Всегда выравнивайте компоненты перед тем, как вкручивать шурупы и просверливать направляющие отверстия в пиломатериале, чтобы предотвратить расщепление древесины. Кроме того, добавьте клей, чтобы сделать соединения более жесткими. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

[Tabs Tab1 = ”Материалы” Tab2 = ”Инструменты” Tab3 = ”Time»]

[Tab ID = 1]

• A — 2 куска пиломатериала 2×4” 21 3/4” – один конец обрезан под углом 10º, другой – под углом 95º ЗАДНИЕ НОГИ
• A – 2 куска пиломатериала размером 2×4 дюйма 20 дюймов – один конец обрезан под углом 5º, другой – под углом 100º ПЕРЕДНЯЯ НОГА
• B  – 2 куска бруса 2×4 20 1/4” – один конец обрезан под углом 5º, другой – под углом 10º  ОПОРЫ
• B –   2 куска бруса 2×4 26 дюймов – один конец обрезан под углом 5º  ОПОРНЫЕ ОПОРНЫЕ УСТРОЙСТВА
• C  – 2 отрезка 2×4 длиной 28 3/4 дюйма, один конец срезан под углом 20º  РАМА СПИНКИ
• D  – 2 бруска 2×2 – длина 19 дюймов, 2 бруска 2×2 – длина 16 дюймов  БРАСЫ
• E  – 7 шт. пиломатериалов 1×3 -19” длинная, 8 кусков бруса 1×3 – длина 16 дюймов  ПЛАСТИКИ

---

• 2 винта 1/2″
• Винты 1 5/8″
• наполнитель для дерева
• столярный клей
• морилка

[/tab]

[tab id=2]

 Молоток, Рулетка, Рамочный угольник

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/0ab4] 09 [/0ab4] id=3]

 Один день

[/tab]

[/tabs]





Бесплатные чертежи деревянных шезлонгов

Чертежи деревянных шезлонгов



Создание бесплатного деревянного шезлонга — это хороший проект, так как вы можете построить что-то своими руками и повысить ценность твой задний двор. Если вы овладеете основными приемами работы с деревом, вы сможете выполнить работу самостоятельно всего за выходные.

Главный совет: Вы должны закруглить открытые края шезлонга с помощью фрезера и сверла 1/4”. В качестве альтернативы вы можете скруглить углы лобзиком и тщательно отшлифовать края с помощью пескоблока.





Подпишитесь на нас в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.





Чертежи шезлонгов

Чертежи ножек и подкосов

Первым шагом проекта является изготовление деревянных ножек и подкосов. Чтобы выполнить работу точно, мы рекомендуем вам следовать нашим планам и использовать хорошую торцовочную пилу, так как вам придется делать много угловых пропилов.

Верхний совет: Используйте электролобзик, чтобы закруглить один конец опоры сиденья, как показано на рисунке. После резки компонентов вы также можете скруглить открытые края с помощью фрезера.

Сборка боковин стула

Затем выровняйте компоненты и закрепите их винтами. Не забудьте предварительно просверлить распорки, прежде чем вставлять винты 2 1/2 дюйма в ножки. Нижний край опоры сиденья должен соединяться со средними точками обеих ножек.

Главный совет: Работайте на ровной поверхности, если хотите получить стабильные результаты. Добавьте клей, чтобы улучшить сцепление соединений, прежде чем вкручивать шурупы.

Установка спинки

После сборки боковин шезлонга пришло время сделать опорную раму для спины и прикрепить ее на место. Как вы можете видеть на изображении, вы должны обрезать один конец опоры под углом 20º, используя торцовочную или циркулярную пилу и угловой инструмент.

Верхний совет: Правильно выровняйте компоненты, просверлите направляющие отверстия и прикрепите их к опоре сиденья, а также к подлокотнику с помощью шурупов из нержавеющей стали 2 1/2 дюйма.

Крепление опор

Затем вы должны соединить две стороны деревянного стула, используя доски 2×2. Прежде чем вкручивать винты через опоры сиденья в компоненты, необходимо отвесить боковые стороны кресла и выровнять деревянные элементы с обоих концов.

После этого не забудьте прикрепить планки 1×1 к опорам примерно на 3/4 дюйма от верхних краев. Вверните оцинкованные винты 1 1/4 дюйма, чтобы плотно закрепить планки на месте.

Установка планок сиденья

После того, как каркас рамы готов и планки закреплены на место, необходимо установить планки сиденья и спинки. Как вы можете видеть на изображении, планки сиденья немного шире, чем планки спинки. Тем не менее, вы должны вырезать их из пиломатериалов 1 × 3 и прикрепить их на место с помощью оцинкованных шурупов 1 1/4 дюйма.

Просверлите направляющие отверстия и раззенкуйте головки винтов, прежде чем вставлять винты.

Чертежи шезлонгов

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Во-первых, вам нужно заполнить отверстия и головки шурупов хорошей шпатлевкой по дереву и дать ей как следует затвердеть в течение нескольких часов. Затем отшлифуйте поверхность вдоль волокон древесины, используя наждачную бумагу с зернистостью 120.

Совет: Очистите поверхность чистой тряпкой, нанесите грунтовку и окрасьте стул до желаемого цвета и отделки.





Эта статья была о планах шезлонгов бесплатно . Если вы хотите увидеть больше садовых проектов, мы рекомендуем вам ознакомиться с остальными планами.

Садовый стул своими руками — сделано Анджелой Мари

После многочисленных просьб я рада поделиться нашим новым садовым стулом своими руками, который подходит к нашему уличному дивану и уличному журнальному столику и DIY уличному столику ! У меня также есть обеденный стол на открытом воздухе , сделанный своими руками , который также дополняет комплект садовой мебели!

Наш набор садовой мебели своими руками готов!

В Чарльстоне начинается весна! Азалии цветут, а погода в прошлые выходные была солнечной и около 60 градусов. Это была идеальная погода, чтобы выйти на улицу и заняться деревообработкой!

У меня есть полное пошаговое руководство, видеоруководство и планы сборки для печати ниже для этой сборки, чтобы сделать ее веселым и легким проектом выходного дня!



Используемые подушки и варианты подушек

Точно так же, как и наш уличный диван, сделанный своими руками, подходящее кресло создано для использования с этими уличными подушками , которые мне нравятся. Хотя их недавно не было в наличии, поэтому у меня есть больше вариантов, перечисленных ниже!

Если вы используете другие подушки, обязательно отрегулируйте указанные ниже размеры. Читатель нашел этих похожих подушек , которые являются самыми близкими по размеру из тех, что я видел (они 28 х 28 дюймов, те, которые я использовал, были 28,75 х 28,75 дюймов).

В этом магазине есть и другие напольные подушки на выбор, но опять же размеры потребуют некоторой корректировки. Вот еще несколько вариантов подушек , здесь и , здесь также .

Подушка сиденья, которую я использовал, имеет размеры 28,75″ в длину и 28,75″ в ширину. * Обязательно приобретите подушки перед сборкой, на случай, если их не будет в наличии!

Весеннее обновление подушки 2022 г.:

Подушек, которые я использовал, все еще нет в наличии. На весну 2022 года в наличии есть варианты размеров 28×28 и 24×24. У меня есть альтернативные списки раскроя для этих двух разных размеров подушек в чертежи уличного стула своими руками для печати !

• Вариант подушки 1
• Вариант подушки 2
• Вариант подушки 3
• Вариант подушки 4
• Вариант подушки 5

Планы сборки для печати и способы изменения списка вырезов для разных подушек

Нажмите ниже, чтобы просмотреть планы сборки для печати и простую формулу для изменения списка вырезов для подушек разного размера (независимо от размера подушек), а также несколько примеров альтернативных списков вырезов для распространенных размеров подушек:

ИЛИ нажмите здесь, чтобы увидеть все планы наборов садовой мебели своими руками НАБОР СДЕЛКА !

В целом конструкция стула очень похожа на уличный диван DIY , есть несколько модификаций и несколько меньше досок 2х3. Но я все равно разберу это шаг за шагом ниже, и у меня также есть полный видеоурок ниже!

Кроме того, если вы новичок в деревообработке и строительстве, см. мой Деревообработка для начинающих 9Пост 0004 с 6 простыми советами для начала!

Обратите внимание, этот пост содержит несколько партнерских ссылок. Для получения дополнительной информации см. мои раскрытия здесь.

Как сделать садовый стул своими руками:

Материалы:

• (6) 2×3 @ 8 футов (каркасная древесина)
• (2) 1×3 @ 8 футов
• Винты для настила 2 1/2″ (или саморезы)
• 2″ штифтовые гвозди
• Винты Kreg 2 1/2″ (атмосферостойкие)
• Водостойкий клей для дерева
• Окрашиваемый наполнитель для дерева
• (1) комплект подушек для улицы (я использовал эти подушки Sevilla ) **
• Наружная морилка для дерева (я использовал кварту Valspar для наружной окраски цвета Pinebark)

Инструменты:

• Kreg Jig – также доступен здесь (или Kreg Jig mini )
• Торцовочная пила
• Дрель
• Гвоздезабивной пистолет
• Зажимы
• Рулетка
• Квадрат скорости (дополнительно)

* Если вы используете другие подушки, обязательно отрегулируйте указанные ниже размеры среза!

** Подробную информацию о том, как изменить размеры раскроя различных подушек, см. в планах сборки для печати!** глубиной 1/4″.

ВИДЕО ОБУЧЕНИЕ:

Подпишитесь на мой Канал YouTube здесь !

1. Сделайте надрезы для рамы садового стула

С помощью торцовочной пилы сделайте следующие надрезы из 2х3:

• 4 детали по 24 1/2″ (для боковых рам)
• 2 шт. @ 30 1/4″ (для боковых рам)
• 5 шт. @ 28 3/4″ (для задней и передней рамы)
• 5 шт. @ 27 1/4″ (для боковой и нижней рамы)

2. Добавьте карманные отверстия в древесину

Убедитесь, что ваш Kreg Jig ( также доступен здесь, ) настроен на толщину дерева 1 1/2″. Добавьте по два карманных отверстия на каждом конце следующих деталей 2×3:

• 5 штук @ 28 3/4″
• 5 шт. @ 27 1/4″

Совет: См. мой пост , как использовать приспособление Kreg Jig , где вы найдете простое пошаговое руководство и видеоруководство по использованию приспособления Kreg Jig!

Обратите внимание, на моей картинке ниже отсутствует 5-я часть на 27 1/4″, потому что на этом этапе у меня закончились пиломатериалы.

3. Соберите боковые рамы садового стула своими руками

Каркасы этого садового стула своими руками изготовлены точно так же, как и боковые рамы уличного дивана DIY . См. этот пост для еще нескольких фотографий этого шага. Или вы также можете обратиться к видеоруководству «Сделай сам стул» !

Отметьте 10 дюймов от нижней части одной из частей 24 1/2 дюйма. Прикрепите одну из частей 27 1/4″ перпендикулярно к детали 24 1/2″ на отметке 10″. Затем соедините их вместе с помощью шурупов Kreg 2 1/2″ и водостойкого столярного клея. Повторите с другой стороны.

Я использовал обрезки 1×4 и малярную палочку под доской 2×3, чтобы закрепить ее, чтобы края были на одном уровне, когда я буду соединять две доски.

*Примечание: если вы предпочитаете, чтобы высота сиденья была выше 10 дюймов (плюс высота подушки), увеличьте отметки 10 дюймов на несколько дюймов до желаемой высоты сиденья!*

обратите внимание, что я использую шурупы Kreg 2 1/2″ для помещений, потому что это то, что у меня было под рукой, а мой стул будет стоять в солярии. Но, если ваш стул будет полностью снаружи, вам следует использовать синий, наружный винт Kreg .

Затем прикрепите одну из досок 30 1/4″ к верхней части рамы с помощью 2 1/2″ шурупов и водостойкого столярного клея. Убедитесь, что они утоплены под поверхностью дерева (позже вы заполните их деревянным наполнителем). Я использовал саморезы, которые не требуют предварительного сверления.

Повторите описанные выше шаги для второй рамы кресла.

4. Добавьте боковые планки к боковинам стула

Измерьте точное расстояние между двумя ножками боковин и отрежьте три листа 1×3 до нужного размера. Размеры должны быть близки к 27 1/4″, но, поскольку мы работаем с пиломатериалами, они могут быть не такими. Мои 1×3 отличались примерно на 1/16, и я хотел, чтобы измерения были точными, чтобы не было пропусков!

Добавьте каждую 1×3 по одному с 2-дюймовыми гвоздями через боковые ноги 2×3. Разместите их на расстоянии 1 3/4″ друг от друга, начиная сверху 2×3.

5. Соедините стороны садового стула своими руками

Соедините две боковые рамы, прикрепив переднюю и заднюю нижние доски (две из 28 3/4″ досок). Используйте винты Kreg 2 1/2″, дрель и водостойкий столярный клей. Убедитесь, что карманные отверстия обращены внутрь каркаса стула.

Затем добавьте нижние опорные доски, используя оставшиеся три доски 27 1/4″, винты Kreg 2 1/2″ и водостойкий столярный клей. Разместите нижние опорные доски на расстоянии около 5 дюймов друг от друга. *Примечание: У меня закончились пиломатериалы, и мне пришлось использовать всего две доски на расстоянии 8 дюймов друг от друга, как показано на фото и видео. Но я рекомендую использовать три нижних опорных доски на этом этапе вместо 2, для лучшей поддержки!

6. Добавьте доски задней рамы к стулу

Наконец, прикрепите оставшиеся три доски 28 3/4″ к боковым рамам, чтобы создать заднюю раму стула для патио (расстояние между досками составляет около 2 3/4″).
