Как сложить камин самому из кирпича

Опубликовано: 01.01.2018

В наши дни камин уже перестал являться жизненно необходимым отопительным сооружением и в большинстве случаев служит лишь оригинальным элементом интерьера. Однако при этом камин все же можно рассматривать в качестве дополнительного источника тепла, но только в то время, пока он топится. Именно это и определяет, в основном, место его размещения – дачи и загородные дома, в которых камин принято устанавливать в большом зале.

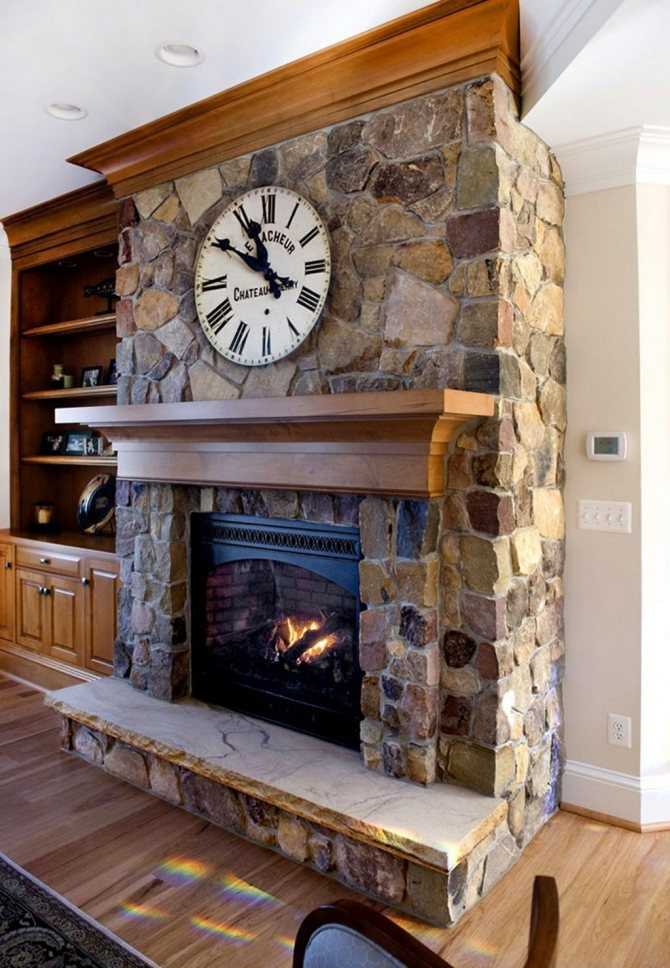

Декорирование камнем

Устройство и кладка камина немного проще, чем у других очагов (например, печей) и поэтому небольшой камин вполне возможно выполнить самостоятельно. В статье мы расскажем как сложить камин самому из кирпича.

Содержание

Подготовка к кладке
Фундамент
Кладка
Видео

Подготовка к кладке

Выбор места

Прежде чем вы начнете выкладывать камин, стоит определиться с тем, в каком помещении вы будете это делать. Минимальная площадь комнаты, необходимая для обеспечения нормальной работы камина (без холодных сквозняков или избыточного нагрева) составляет 20 кв. метров. При этом соотношение площади проема топливника камина к площади помещения должно быть в пределах от 1:70 до 1:80.

Наиболее популярный вариант – это устройство камина в проеме стены таким образом, чтобы его задняя стенка выходила в смежную комнату.

Если выкладывать камин около перегородки из горючих материалов, необходимо уделить внимание соблюдению норм пожарной безопасности, то есть выполнить обязательную вертикальную противопожарную разделку.

Функциональные типы каминов

Следующий этап – подбор чертежей камина, на которых указаны все ряды кладки (если вы новичок, то выбирайте упрощенный вариант, не требующий сложной подгонки кирпичей или выкладывания их под углом).

Теперь следует подготовить необходимые материалы, чтобы сложить камин самому:

Монтаж металлического экрана бетон и арматура для устройства отдельного фундамента под камин;
кирпич керамический хорошего качества (красный полнотелый, без трещин и сколов), либо белый тугоплавкий кирпич (Гжель), либо шамотный огнеупорный кирпич;
глина;
песок;
дверка прочистная;
задвижка печная;
рубероид;
сталь листовая нержавеющая на экран.

Фундамент

Устройство фундамента для каминов и печей

Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.

Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.

Перед тем как выполнить фундамент под камин, следует убедиться, что при кладке дымовая труба не упрется в балки чердака или стропильной системы.

Закладка фундамента под камин Приступаем к устройству фундамента под камин:

Вырываем котлован необходимого вам размера с учетом того, что в нем будет либо установлена опалубка (если фундамент железобетонный), либо будут проводиться работы по укладке кирпича или крупных камней. Глубина котлована должна быть примерно на 10 см больше глубины заложения фундамента.
Тщательно утрамбовываем дно котлована.
Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
Далее процесс работы зависит от материала, из которого будет выполняться фундамент:

для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.

При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.

До уровня чистого пола фундамент не должен доходить на 14-15 сантиметров. Верхняя поверхность фундамента под камин должна быть ровной и строго горизонтальной.

Кладка

Схема устройства камина

Убедившись, что раствор фундамента окончательно затвердел, можно приступать к кладке камина:

По верху фундамента нанесите цементно-песчаный раствор слоем примерно в 2 см и уложите на него слой кирпича. Проверьте горизонтальность поверхности.

Начальный этап строительства

Нанесите второй слой раствора и уложите еще один ряд кирпича.
Уложите сверху два слоя рубероида (в качестве гидроизоляции).
Обустройство опалубки Приготовьте цементно-глино-песчаный раствор для кладки камина: на одну часть цемента (марка 150) берется 8-9 частей песка (по объему), все перемешивается, после чего в смесь аккуратно добавляется глиняная пульпа (шликер). Расход песка и глины (по объему) примерно одинаковый. Для кладки перемычек содержание цемента и песка изменяется до 1:5 или 1:6. Не рекомендуется увеличивать содержание цемента в растворе, так как основным связующим компонентов в нем все же выступает глина.
В точном соответствии с выбранной вами схемой кладки, приступайте к выкладыванию камина. Для его лицевой поверхности выбирайте кирпич одинакового цвета, размера, с прямыми углами и кромками. Швы делайте строго одного размера, соблюдая их вертикальность и горизонтальность. Придавайте швам форму (заглубленную или вогнутую) с помощью расшивки. Особое внимание уделяйте выкладыванию симметричной перемычки над проемом камина (в некоторых случаях рекомендуется использовать опалубку).

Камин в загородном доме

Так как сложить камин самому первый раз бывает затруднительно, и иногда кладка не выглядит красивой, то готовый камин можно оштукатурить.
Дымовую трубу следует выкладывать на глинопесчаном растворе с последующим оштукатуриванием. В местах пересечения со сгораемыми элементами перекрытия выполняется противопожарная разделка.

Видео

В следующем видеоматериале вы увидите, как происходит процесс строительства камина:

Посмотрев следующее видео, вы узнаете, какие существуют особенности циркуляции воздуха в камине и как оптимизировать отопление с помощью камина:

Помогла ли вам статья?

Как выложить камин своими руками

Содержание

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
задвижка для регулировки тяги.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Как сложить камин из кирпича

После этого можно закупать материалы и приступать к самому волнующему моменту – кладке камина.

Пошаговая инструкция по созданию камина из кирпича подробно:

Сначала заливается фундамент камина.

Для этого создается опалубок и туда заливается бетон

Очень важно, чтобы основа сооружения создавалась отдельно от основного фундамента, иначе при сезонных сдвигах почвы может поехать как вся конструкция камина, так и дымоход. Фундамент должен просохнуть в течение недели.
Затем выкладывается кирпич, согласно чертежам

Раствор для кладки наносится на середину чертежа, а излишки убираются мастерком.
Перед выкладкой топки нужно на дно выложить арматуру в виде решетки.
После создания топочной камеры возводится портал. Для этого его сначала оформляют тремя уголками из стали.
В конце возводят дымоход. На уровне 25-30 ряда кирпичей нужно вставить заслонку.
После создания дымохода можно выполнять все облицовочное оформление.

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Размеры и расположение камина

Расположение камина определяет его вид, и отчасти размеры. В зависимости от расположения также может меняться и форма сооружения.

Различают несколько видов:

Встроенные. Самый сложный вид, который сооружается в момент постройки дома. Очень часто такие камины бывают даже двухэтажными, и тепло от очага на первом этаже отапливает сразу несколько комнат на обоих уровнях. Удобство этой модели в том, что дымоход прячется в стену. Порталы этих каминов имеют прямоугольный вид с верхней полкой.
Угловые камины из кирпича. Такие варианты прежде всего экономят место в комнате. Они прекрасно впишутся в небольшое помещение в 9-15 кв. м. Если обе стенки камина расположены у смежных стен с другими комнатами, то в этом есть еще и выгода отопления: устройство одной топкой будет обогревать весь дом или первый этаж. Угловые камины также могут быть одноэтажными или двухэтажными.

Пристенные. Такую модель можно сложить в уже построенном доме. Дымоход также выкладывается поверх сооруженной стен и выводится на крышу. Порталы таких каминов имеют прямоугольный вид с пристроенной верхней трапецией, которая скрывает дымоход.
Островные. Это самый сложный вид сооружения, так как его размещения предполагается в центре комнаты

Для его создания самое важное – рассчитать сильную тягу, которая будет обеспечивать удаление летучих продуктов горения при условии полного отсутствия стенок камина. Также эта конструкция лишена каминного зуба.

Размеры камина зависят не столько от дизайна интерьера, сколько от величины топочной камеры, которая, в свою очередь, отталкивается от площади комнаты.

Расчет размера топочной камеры пошагово:

Площадь комнаты поделить на 100 = площадь топки. Пример: комната 30 кв. м. = площадь топки 0,3 кв. м.

Глубина топки должна быть в 1,5-2,5 раза меньше ширины. Площадь топки 0,3 кв. м. = глубина – 32 см при ширине 80 см.
Высота топки больше ширины в 1,5 раза. При топке 30 кв. м. – высота 120 см.
Площадь отверстия для выхода дыма, которая имеет соотношение к площади зеркала камина 1:15. Если предполагается топить камин углем или другими материалами с большим количеством газовых отходов, то площадь дымохода лучше взять из расчета 1:10. То есть в данном примере дымоход составит 64 см. Высота дымохода будет от 3 до 5 метров.

Совет. Готовыми схемами камина из кирпича лучше не пользоваться, так как они составлены примитивно и с ошибками, кроме того, их невозможно подогнать под конкретное помещение. Проще за 30 минут на бумаге выполнить свою.

Раствор для камина своими руками

Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.

Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.

Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.

Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки

Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их

При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.

Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.

Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.

Обустройство фундамента

Дно котлована глубиной, равной фундаменту дома, утрамбовать;
Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;

Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
Бетонный раствор (цемент марки М400 – 1 ч. , щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Вертикальный разрез камина открытого типа

Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
Портал (5) – обрамляет топливник и выполняет декоративную функцию.
Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Инструкция по кладке камина из кирпича

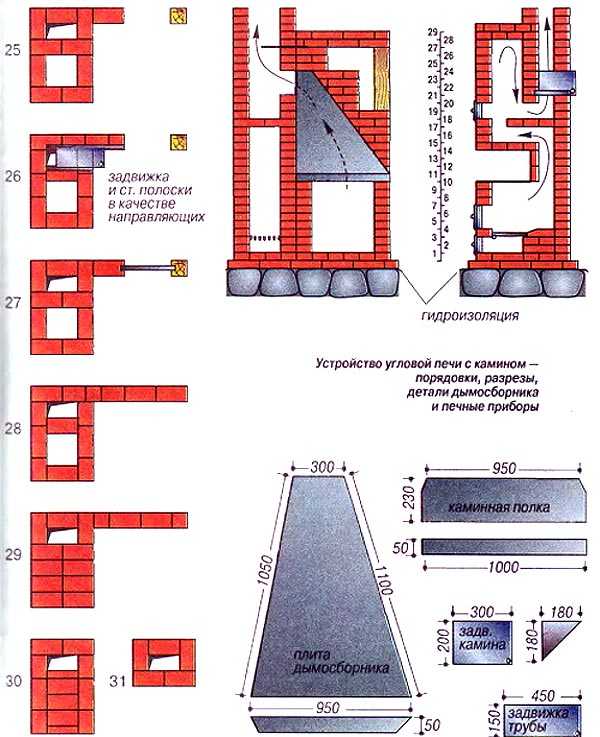

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
Окраска. Используют меловой или клеевой раствор.
Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Как сделать уличный камин своими руками?

При проектировке камина особое внимание уделяется его функциональности

Пламя огня камина приносит умиротворение и спокойствие. Оно завораживает, создает уютную и комфортную обстановку. Камины из кирпича украсят загородный дом, сельскую усадьбу, дачную постройку. Это не только предмет интерьера, но и источник дополнительного тепла.

Материалы и инструменты

Для изготовления камина своими руками понадобится:

вода;
бетон;
цемент;
песок;
печной кирпич;
огнеупорный кирпич;
опалубка;
арматурные прутья;
киянка;
лопата;
уровень;
измерительная рулетка;
мастерок;
ведро;
бетономешалка или любое другое удобное приспособление;
шлакоблоки;
расшивка;
щетка.

Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки.

Разработка схемы-чертежа уличного камина

Проектирование чертежа камина — основополагающий этап его возведения. В чертеже подробное отражение должны находить место расположения камина, его габариты (включая дымоход). Лучше всего указать не только размеры в метрах, но и размеры в кирпичах. Например, сколько слоев кирпичей следуют друг за другом в высоту, а сколько в ширину. Это позволит наиболее точно рассчитать количество необходимых материалов. Рекомендуется нарисовать дополнительную схему, где будут показаны расположение, габариты каждой отдельной детали, а также схема каменной кладки. Такой чертеж необходим для дымохода, боковых пристроек и зоны горения.

На чертеже-схеме камина желательно указывать все размеры

Технология строительства

После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному строительству камина на улице.

Видео: уличный камин своими руками

Первый этап — создание фундамента. Камин будет иметь солидный вес. Поэтому для него нужна надежная опора. Выкапывается котлован. На его дно нужно уложить «подушку» из щебня и песка. Затем выкладывается опалубка, а на нее решетка из арматурных прутьев. Вся конструкция заливается бетоном.

Фундамент — это первооснова камина

После того, как бетонный фундамент хорошо просох (4-6 дней) можно приступать к непосредственной кирпичной кладке. Для соединения кирпичей нужно приготовить раствор: 2 доли песка и 1 доля цемента.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
первые два ряда являются основанием;
следует использовать кирпич без надломов, трещин, скол и других повреждений;
если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
толщина шва при строительстве не должна быть выше 5 мм;
если между швами появились излишки смеси, ее нужно удалить до застывания;
необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
при строительстве следует использовать однородный раствор без комков;
раствор нельзя использовать для обмазывания камина внутри;
оптимальное время для строительства – лето или другой теплый период;
начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор

Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи

Выбор формы и размера камина

Перед тем как сделать камин в доме, нужно определиться с его местоположением, формой и размерами. Желательно решить эти вопросы ещё на этапе проектирования дома, так как в уже построенном здании сделать это будет гораздо сложнее: придётся разбирать полы для устройства фундамента и потолки для вывода дымохода, учитывать существующую стропильную систему крыши, чтобы дымоход её не нарушал и отстоял от несущих элементов на безопасном расстоянии.

При проходе трубы через перекрытия и кровлю важно изолировать их от горячей поверхностиИсточник ytimg.com

По форме и месту установки домашние камины бывают островными, пристенными, угловыми, а также встроенными в стену. Для самостоятельного возведения лучше выбирать очаги, пристроенные к стене или внутреннему углу комнаты. А камины, встроенные в межкомнатные стены, могут обогревать сразу два помещения. При этом располагать их следует так, чтобы они не стояли на пути сквозняков от открытой двери или окна.

Очень важно определиться с оптимальными размерами очага, которые зависят от площади комнаты, в которой он устанавливается. Если он будет слишком большим, притока воздуха для дымовой тяги не хватит, и дым будет выходить в помещение, либо, при открытых дверях, вытягивать тепло из других комнат. А маленький камин не сможет отапливать весь объем

А маленький камин не сможет отапливать весь объем.

Выбирая габариты, нужно ориентироваться на следующие рекомендации:

площадь вертикального сечения топки должна быть около 1/50 от площади комнаты;
глубина топочной камеры должна быть меньше её высоты в проёме в 1,5-2 раза;
сечение дымохода делается в 9-10 раз меньше сечения портального проёма.

Таблица с указанием оптимальных соотношений габаритов каминаИсточник ibb. co

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

покраска;
оштукатуривание;
облицовка плиткой, камнем и прочими подобными материалами.
Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Оптимальные размеры камина

При определении оптимальных размеров конструкции, нужно учитывать показатели площади, а также объема комнаты, которая в дальнейшем будет обогреваться возводимым агрегатом. Конкретно в этом примере строится камин с отверстием топочной камеры, имеющим площадь порядка 0,3 м2. Вы же можете менять предложенные размеры в соответствии с условиями вашей ситуации.

Как построить угловой камин

Определите оптимальные габариты портала топливника. В случае с рассматриваемой конструкцией порталом называется топочное отверстие. Его главными параметрами являются показатели ширины и высоты.

Придерживайтесь стандартного соотношения, в соответствии с которым ширина должна относиться к высоте как 3:2. В этом примере ширина портала будет равна 560 мм, а высота составит – 400 мм.

Высоту портала камина и глубину топливного отделения выдерживайте как 2:1, также допустимо соотношение 3:2.

Такие размеры являются наиболее оптимальными. Если топливник будет иметь более значительную глубину, теплоотдача агрегата существенно уменьшится. В случае же уменьшения габаритов топливника будет появляться задымление.

Угловой камин размеры

В рассматриваемой ситуации топливник должен иметь глубину в пределах 240-300 мм.

После определения оптимальных размеров топочного отделения углового камина, переходите к расчету подходящих габаритов отверстия для дымоотводящей трубы. Габариты этого отверстия подбирайте с учетом габаритов отверстия топочной камеры. Размер отверстия для дымохода должен быть примерно в 10-15 раз меньше площади отверстия топочного отделения.

Оптимальным размером прямоугольной дымовой трубы является показатель в 140х140 мм. Если сечение дымовой трубы будет круглым, делайте отверстие диаметром 100-120 мм. Оптимальная высота дымовой трубы – 350-400 см. Этот показатель может увеличиваться в зависимости от высоты кровельного конька.

В целях улучшения теплопередающих характеристик агрегата, задняя стенка его топливника выкладывается с уклоном вперед. Этот уклон следует начинать создавать примерно с третьей части высоты топливника.

Конструкция включает в свой состав дымосборник. Он обустраивается над топочной камерой. Между упомянутыми элементами выпускается т. н. карниз, также известный под названием перевал. Этот элемент предотвратит выброс сажи, искр и пр.

Если ваш камин выкладывается из резного кирпича, контролируйте, чтобы все его габариты в точности соответствовали модулю стандартной кладки. Типичные размеры рассматриваемого строительного материала составляют 25х12х6,5 см. Кладочный шов выдерживайте на уровне порядка 5 мм.

В соответствии с сечением конструкции на уровне топочного отделения будут определяться прочие габариты возводимой конструкции. Выполните их расчет и составьте чертеж-порядовку, по которому будет выполняться кирпичная кладка.

Также создание порядовки и выполнение необходимых расчетов можно поручить профессионалу. При желании вся необходимая проектная документация с легкостью находится в открытых источниках. Делайте так, как вам удобнее.

Встроенный газовый камин своими руками

Полные инструкции по установке газового камина с прямой вентиляцией

Время

Несколько дней

Сложность

Расширенный

Стоимость

$501-1000

5 9000 Введение Наслаждайтесь комфортом и атмосферой потрескивающего огня холодной зимней ночью. Здесь мы покажем вам, как установить газовый камин. Не беспокойтесь об установке дымохода. Вам это не нужно. Вы просто вентилируете камин со стороны дома. После того, как камин установлен, вы просто щелкаете выключателем, чтобы разжечь ревущее пламя.

Tools Required

Brad nail gun
Caulk gun
Circular saw
Cordless drill
Drill bit set
Drywall sander
Drywall saw
Dust mask
Hammer
Hearing protection
Knee pads
Разбивочный нож
Уровень
Лоток для грязи
Кисть
Рашпиль
Втулка для валика
Лоток для валика
Шлифовальный блок
Sanding pole
Screw gun
Socket/ratchet set
Straightedge
Stud finder
T-square
Tape measure
Tin snips
Utility knife

Materials Required

1/2x48x96 drywall
Наждачная бумага зернистостью 100
2x10x12′ пиломатериалы (2)
3/4x4x4′ фанера
9-дюймовая вентиляционная труба
Акриловый герметик
Уголки для газового камина
0026
Огромный экранинг. Прошивка
Внутренний огневой костюм
Составной соединение
Металлическая капельная крышка
металлические ногтевые пластинки
или текстурированная работа
. Холодной ночью трудно победить потрескивание дров. Но современные газовые камины довольно близки и лишены недостатков дровяных. Мало того, что газ горит намного чище, что делает его лучшим выбором для окружающей среды, так еще и нет грязных бревен, которые нужно таскать по дому, или золы, которую нужно убирать. А зажечь огонь так же просто, как щелкнуть выключателем или повернуть вентиль.
Для газового камина с прямым отводом дымоход не нужен. Вместо этого вы можете запустить специальную вентиляцию наружу через наружную стену. Этот процесс прост и пожаробезопасен, если вы следуете указаниям производителя. Обязательно внимательно прочитайте их, потому что они могут немного отличаться от того, что мы показываем здесь. Однако в целях пожарной безопасности обязательно соблюдайте указания производителя относительно зазоров для горючих материалов.
Стоимость установки газового камина
Хотите знать, сколько стоит установка газового камина? Если у вас есть опыт столярных и гипсокартонных работ, у вас не должно возникнуть проблем с завершением этого проекта. Установка камина займет у вас около суток. Затем запланируйте провести все выходные, занимаясь обрамлением и установкой гипсокартона, и несколько часов каждый день до конца недели, нанося дополнительные слои шпатлевки. В следующие выходные можно загрунтовать стены и нанести текстуру.
- Купленные нами камин с прямой вентиляцией и вентиляция обошлись нам примерно в 1800 долларов. Еще за 650 долларов наш продавец каминов установил бы камин, не считая газовых и электрических подключений и внутренней отделки.
- Материалы для деревянного каркаса, гипсокартона и штукатурки стоят дополнительно 175 долларов. Наймите сантехника, чтобы запустить газовую линию во время процесса обрамления и подключить ее к камину (от 250 до 500 долларов).
Помимо базового набора ручных инструментов вам понадобятся циркулярная пила и дрель. Стусло с электроприводом удобно, но не обязательно для резки углов на деталях каркаса. Вам потребуются ножницы по металлу для резки металлического уголка, набор ножей для склеивания ленты (2 дюйма, 4 дюйма, 6 дюймов и 12 дюймов) и грязевой лоток для нанесения шовного герметика и текстура.
Покупка газового камина
Камин, который мы используем, и тип, который мы рекомендуем, представляет собой камин с прямой вентиляцией. Этот тип всасывает воздух снаружи, чтобы питать пламя. Эта установка не только более эффективна, потому что вы не теряете ценный нагретый воздух в дымоходе, но и безопаснее, потому что значительно снижает вероятность попадания опасного угарного газа в ваш дом.
Лучше всего покупать камины у продавцов каминов, у которых есть демонстрационные залы с работающими моделями. Вы сможете увидеть, как выглядят искусственные бревна, когда они горят, и выбрать стиль камина, который вам нравится.
Убедитесь, что у вас есть надлежащая вентиляция
Установка камина в доме — сложный проект, но вы можете сделать это самостоятельно. Правильная вентиляция необходима для безопасной эксплуатации камина.
Пошаговый проект (22)
Создайте макет, чтобы найти наилучшее положение
Сделайте макет камина, используя размеры, указанные в брошюрах по каминам, и обведите форму очага малярным скотчем. Ваш новый камин будет иметь большое влияние на вашу комнату. Создайте простой макет, чтобы почувствовать, сколько места он занимает, и увидеть, как угловое размещение повлияет на расположение мебели и характер движения.
Когда вы удовлетворены внешним видом камина, обратите внимание на механические требования. Вам нужно будет провести линию подачи газа для камина. Вызовите сантехника, чтобы спланировать маршрут, прежде чем заказывать камин.
Большинству газовых каминов не требуется электричество для работы. Однако, если вы когда-нибудь решите добавить вентилятор для увеличения теплоотдачи или ручной пульт дистанционного управления, вам придется подключить камин к доступной электрической цепи, поэтому проложите провод к камину, пока он доступен.
Кроме того, поскольку электротехнические нормы не позволяют просто накрыть коробку с проводами под напряжением, вам придется отсоединить или переместить все коробки или розетки, которые будут закрыты новым камином.
Семейный мастер на все руки
Подпишитесь на нашу рассылку новостей
Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!
Сделай это правильно, сделай сам!
Первоначально опубликовано: 06 января 2021 г.
Похожие проекты
Блог — Контакты — Cherokee Brick
Контакты
СДЕЛАЙ САМ: КИРПИЧ КАМИНА ИЗ КИРПИЧА ЧЕРОКИ — Кристен из White Farmhouse Haven
от гостя
Опубликовано 14 декабря 2020 г., 8:09
Между завершением нашего дома, переездом и рождением нашего новорожденного я, наконец, начинаю возвращаться к жизни! Если вы смотрели наши истории в Instagram незадолго до того, как мы переехали в наш дом, вы видели, что AJ и я сами сделали массу отделочных работ в нашем доме. Это включало обмуровку нашего камина, который находится в нашей гостиной.
Я имел удовольствие работать над этим камином вместе с моими друзьями из Cherokee Brick, и позвольте мне сказать вам, что они просто потрясающие!! Некоторые из моих любимых партнерских отношений — это те, в которых вы не только работаете вместе, но и строите отношения вместе. Это замечательная компания, которая относится ко всем своим сотрудникам как к семье. Вы можете узнать больше об удивительной истории их компании на их веб-сайте здесь.
AJ и я давно решили, что мы хотим использовать традиционный кирпичный стиль для нашего камина в нашей гостиной. Существует так много вариантов камня, но для нас традиционный стиль красного кирпича помог нам создать уютное пространство. Я следил за Cherokee Brick в течение некоторого времени, наблюдая за их историями и видя все крутые вещи, которые сделали их клиенты, и мне просто нужно было протянуть руку! Я так рада, что сделала это, потому что выбор Thin Brick был потрясающим!
Было сложно выбрать, но мы сократили список до трех разных образцов, а затем до двух. Последними двумя были Андерсонвилль и Старый Мейкон. У Andersonville был более красный оттенок, а у Old Macon — более коричневый. Я всегда планировал сделать образ в стиле немецкого Schmear, поэтому Andersonville в красном оттенке стал для нас победителем. Красный тон действительно выделялся и создавал теплый, уютный вид, и мне нравилось, насколько ярким был белый цвет на этих кирпичах.
У Cherokee Brick так много вариантов кирпичей, поэтому обязательно зайдите на их страницу, чтобы увидеть все красивые варианты здесь! Я настоятельно рекомендую получить образец или увидеть кирпич лично, потому что мы на самом деле думали, что собираемся пойти с Old Macon, пока не увидели Andersonville лично!
Этот пост будет посвящен шагам, которые мы предприняли для отделки нашего камина, но я также буду работать над видео, чтобы продемонстрировать это в ближайшее время.
Итак… как мы это сделали? Давай выясним!
Во-первых, как и в любом другом проекте, вам нужно измерить пространство. Это то, что нужно для каждого отдельного проекта. Я рекомендую вам провести несколько измерений. Затем снова измерьте Когда вы составляете список материалов, вам всегда нужно добавить дополнительные 10–15%, чтобы учесть любые ошибки, допущенные в процессе. Если вы планируете делать какие-либо узоры из кирпича или плитки, не забудьте добавить дополнительно 30% вместо 10-15%.
Во-вторых, создайте свой список. Вот материалы и инструменты, которые мы использовали:
Список материалов и инструментов:
1. Тонкий кирпич Andersonville
2. – мы использовали белый раствор
3. Ярко-белая затирка — мы выбрали шлифованную затирку
4. Малярная лента — для использования на стене и на полу, но убедитесь, что вы сняли ее до того, как затирка высохнет, когда придет время
5. – Те, что есть в каждом хозяйственном магазине с их названием, идеальны, и вам понадобится как минимум 5 (я объясню позже в этом посте) 9.0026
6. Смесительные лопасти со стальными шариками
7. Dewalt 9-амперная сетевая дрель с ключом 1/2 дюйма
8. Мастерок
9. Мешок для раствора
10. Пластиковый стаканчик – облегчает смешивание раствора и затирки при добавлении воды
11. Губки — специально для затирки швов
12. Распорки для плитки. Для этого можно использовать что угодно, и мы использовали несколько распорок, чтобы придать стене желаемый вид
13. — мы использовали ее для любых прямых разрезов на тонком кирпиче
14. Пила для мокрой плитки – мы использовали ее для сложных разрезов плитки. Их существует множество, но, пожалуйста, примите все меры предосторожности при использовании. И AJ, и мой брат имели большой опыт в использовании этого.
Теперь давайте поговорим о каминной зоне, включая стену и очаг…
Во-первых, поскольку у нас была выпуклость на стене специально для камина, мы смогли укладывать плитку прямо на гипсокартон. Тем не менее, мы должны были создать очаг. AJ построил это, используя строительные пиломатериалы и 1/4 ″ бэкерборд Джеймса Харди.
Вот очаг с добавленной спинкой.
Изготовление очага из пиломатериалов и добавление на него задней панели позволило нам добавить кирпич прямо к нему. Эта часть проекта заняла около двух дней, и одна травма позже. AJ на самом деле довольно сильно порезал руку, когда разрезал Backerboard, поэтому из-за нашей ошибки убедитесь, что вы были в хороших строительных перчатках, когда используете нож и режете этот материал.
Как только мы добрались до этой точки, нам действительно пришлось ждать некоторое время, прежде чем мы смогли сделать что-нибудь еще. Тем временем Эй-Джей сделал отделку, двери и пол, а маляр все покрасил. АКА Я забеременела НАМНОГО больше за это время (смеется).
Обмуровка камина:
В этот момент мы работали над облицовкой везде, где это необходимо, включая камин (использование тонкого кирпича очень похоже на облицовку плиткой). Из-за того, что электрики довольно беспорядочно устанавливали освещение, мы хотели подождать, чтобы установить наш LVT-пол на первом этаже, и они приходят, когда плитка будет завершена. Таким образом, вы увидите, что мы закончили большую часть камина, но оставили нижнюю часть очага до завершения, пока не был установлен пол. Мы сделали это, чтобы между полом и камином не было некрасивых зазоров.
Преимущество использования тонкого кирпича в том, что мы выбрали толстую линию затирки, и это позволило нам не быть столь точным в том, где мы укладываем кирпичи. Расстояние, которое мы выбрали для линий затирки, было толщиной 1/2 дюйма. Нам по-прежнему нужны были прямые линии, но такая толщина допускала немного больше ошибок.
шага к укладке кирпича:
- Смешайте раствор. Для этого этапа приготовьте как минимум два ведра — одно для воды и одно для смешивания раствора. У нас всегда есть три ведра, чтобы поставить миксер в воду, чтобы раствор не присох к нему. Вы хотите, чтобы раствор был похож на консистенцию теста для торта. Вы не поливаете его, чтобы он был слишком водянистым, так как кирпичи не будут схватываться.
- Вырежьте угловые плитки для очага: Мы решили вырезать угловой тонкий кирпич и сделать углы 45 градусов. Мы предпочли такой внешний вид, чтобы все угловые кирпичи проходили через очаг (подробности см. на фото ниже)
- Добавьте раствор к кирпичу и прикрепите тонкий кирпич к стене: вы действительно можете использовать этот метод или нанести раствор на стену и приклеить кирпич к стене. Мы использовали оба метода при облицовке дома, но решили сделать это для камина. Если вы решите нанести его на стену, убедитесь, что вы не наносите слишком большую площадь за один раз, потому что ваш раствор высохнет.
Как вы можете видеть на картинке слева, мы также сделали наш «акцентный элемент» над камином, чтобы любой кирпич вокруг него прилегал к этому кирпичу.
- Добавление распорок : При добавлении распорок к камину нам иногда приходилось добавлять больше площади, потому что тонкий кирпич не был идеально квадратным. Опять же, мы собирались сделать около 1/2 дюйма линий затирки, но наша главная цель заключалась в том, чтобы кирпич оставался прямым и ровным с обеих сторон камина. Как видите, мы не добавляли распорки к кирпичу, который лежал поверх очага, так как он не двигался.
- Смешайте больше раствора : В нескольких точках при закладке камина вам понадобится больше раствора. Никогда не смешивайте слишком много раствора за один раз. У нас всегда было ведро только на 1/4-1/3 замешанного раствора.
- Резка Плитка: ЭйДжею и моему брату пришлось резать плитку ручной плиткорезом и мокрой пилой. Мокрая пила использовалась для этих угловых частей, а ручная пила использовалась для частей рядом с камином.
- Прикрепите каминную полку : Мы прикрепили каминную доску до того, как заложили ее кирпичом. Вы можете видеть на фотографиях выше, что сталь торчит из гипсокартона. Это то, что мы добавили, чтобы сделать каминную полку чрезвычайно прочной. AJ просверлил отверстия в каминной полке, добавил строительный клей, затем мы вставили каминную полку на место. Затем AJ использовал уровень, чтобы убедиться, что он ровный.
После того, как мы смогли уложить здесь пол, мы смогли закончить кладку камина и приступить к заливке цементным раствором. В тот момент я была на 8-м месяце беременности, поэтому моя семья очень много помогала нам по дому, включая камин.
