Межэтажные лестницы в частном доме своими руками фото: Межэтажные лестницы в частном доме своими руками + фото

admin
No Comments

Содержание

Межэтажные лестницы в частном доме своими руками + фото

Архитектурные формы современного строительства частного дома бесконечно разнообразны. В последние несколько десятилетий в России неизменной популярностью пользуются дома в несколько этажей. Обязательным атрибутом таких домов являются межэтажные лестницы. Если в советские времена эта конструкция играла исключительно функциональную роль, то теперь она выступает видным, а порой и основным, элементом дизайна всего дома.

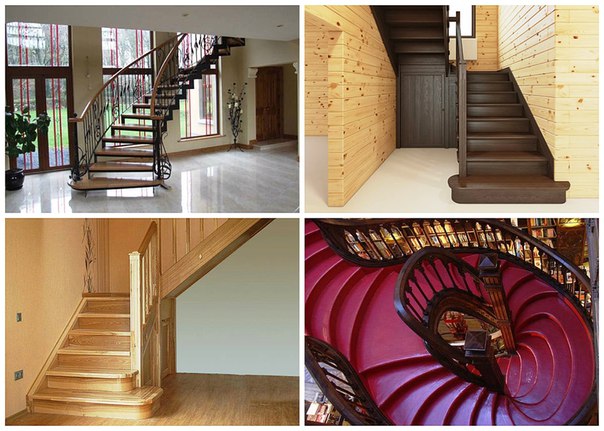

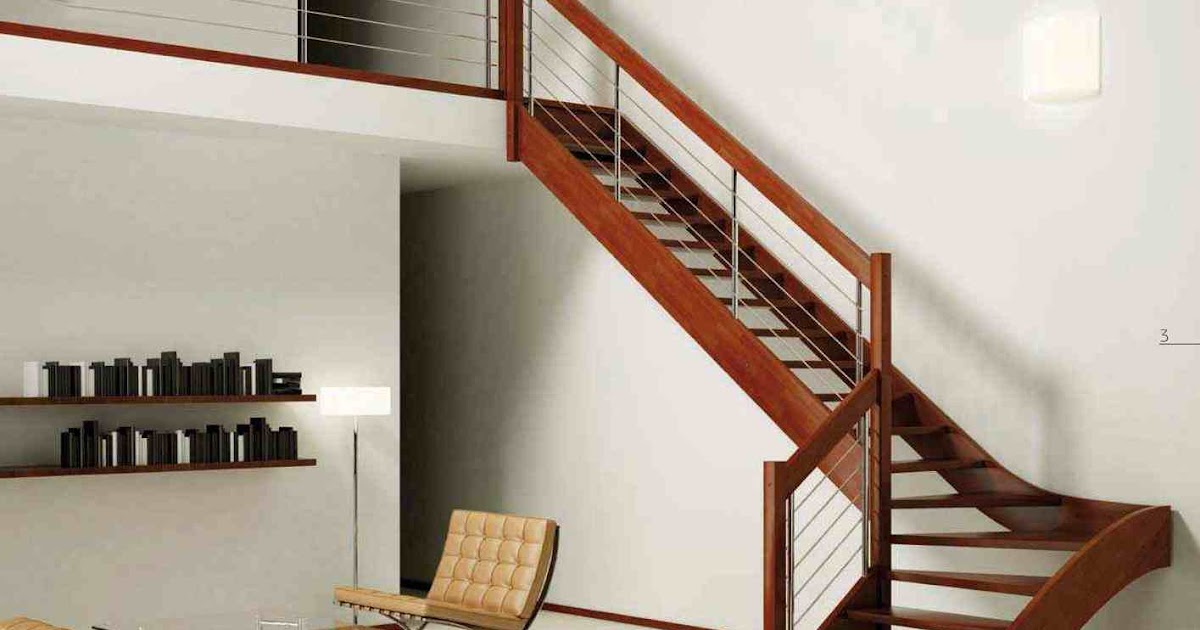

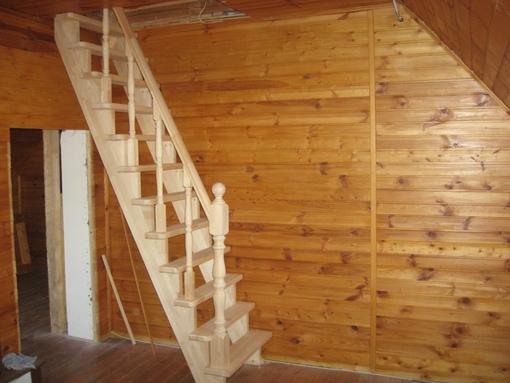

Такие межэтажные лестницы в частном доме, как на фото ниже, практически ушли в историю и остаются лишь в давно построенных домах.

Главным минусом такого проекта является не столько внешний вид, сколько высокий уровень опасности при ее эксплуатации. Быстрый темп развития строительной отрасли, позволяет выбрать недорогие и безопасные варианты межэтажных лестниц для частного дома.

Виды межэтажных лестниц

Внутри частного дома могут быть использованы следующие виды межэтажных лестниц:

  • модульные;
  • винтовые;
  • маршевые;
  • комбинированные;
  • прямые;
  • криволинейные;
  • Т- или П-образные;
  • компактные.

Типы конструкций

Существует разделение межэтажных лестниц и по типу конструкции.

  • больцевые;
  • на косоурах;
  • чердачные;
  • на тетивах;
  • на обсадной трубе.

Выбор вида лестницы, типа ее конструкции и материалов, из которых она будет изготовлена, должен осуществляться еще на стадии проектирования всего здания. Даже отдавая предпочтение готовой межэтажной лестнице, следует решить какие функции, помимо основных, она будет выполнять. Кроме того, не последнюю роль в выборе имеет и размер помещения, где она будет установлена. К примеру, маршевая, занимает достаточно много места, так что должна быть расположена в объемном помещении, что зачастую автоматически приводит ее к роли основного элемента дизайна.

Важно предусмотреть соответствие устанавливаемой лестницы размерам помещения.

Это требует более ответственного подхода к выбору как внешнего вида лестницы, так и способа ее монтажа – будет ли она смонтирована приглашенными профессионалами или будет сделана и установлена самостоятельно.

Самодельная лестница

Профессионалы, занимающиеся производством и установкой лестниц в частных домах, бывают невнимательны к деталям и оставляют мелкие недоделки. Потому можно рассмотреть вопрос о том, как сделать межэтажную лесенку своими руками. В случае отсутствия опыта производства подобных конструкций, не следует рассматривать замысловатые варианты, типа винтовых лестниц. Самым легким будет изготовление ее из дерева. В этом случае возможные ошибки и недочеты можно будет с легкостью и без существенных затрат исправить. Помимо этого, дерево позволяет выбрать любой необходимый цвет и отличается малым весом.

Вне зависимости от опыта, начинать изготовление конструкции нужно с проекта и расчетов. Основное упоры в проектировании делаются на безопасность и комфортабельность использования. Среди множества факторов, следует в первую очередь учитывать:

  • размер помещения и его высоту;
  • максимальную нагрузку;
  • комфорт эксплуатации.

Еще одним важным пунктом проекта должна стать безопасность. Современные требования в этой области предусматривают наличие у межэтажных конструкций поручней и балясин, причем последние должны быть расположены так, чтобы между ними не проходила голова ребенка. Некоторые отдельные проекты лестниц предлагают родителям маленьких детей закрывать ограждения сеткой или оргстеклом.

Важно! Оптимальный угол наклона межэтажной лестницы 35-45 градусов. При уклоне ниже 30 градусов нужна большая площадь, а выше 45 градусов спускаться по ней придется спиной вперед.

Проектировка лестницы – самый важный этап в ее производстве, позволяющий предусмотреть все возможные трудности, избежать ошибок и лишних трат сил, времени и средств.

Выбор материалов

Для деревянной межэтажной конструкции прекрасно подойдет струганная древесина твердых или хвойных пород дерева. При покупке материалов следует обратить внимание на:

  • сухость материала – дерево должно быть сухим;
  • цвет древесины – пятен быть не должно;
  • минимум крупных сучков – оптимальный диаметр 10 миллиметров;
  • отсутствие дефектов – сколы и потертости неприемлемы.

На выбор материала повлияют и параметры лестницы. Обязательно нужно учесть высоту и ширину ступенек. Идеальная высота составляет около 20 сантиметров, ширина – около 30 сантиметров.

Проект в цифрах

Одним из главных моментов в изготовлении межэтажной лестницы своими руками является расчет. Еще на этапе проектирования создается чертеж конструкции. Расчет межэтажной деревянной лестницы – это нанесение всех данных на имеющийся рисунок. Первым делом нужно произвести замеры. При изготовлении маршевой лестницы сначала измеряется высота помещения, затем длина той площадки, где будет она установлена. Высчитывается количество ступеней. Для этого длину по полу нужно разделить на ширину ступеней. Общая ширина лестницы должна рассчитываться исходя из размеров помещения и личных желаний хозяев дома.

Следующий этап – определение проектного размера. Для этого необходимо выбрать размер и высоту перил и балясин, если они предусмотрены проектом. После этого в расчет межэтажной лестницы следует включить данные о надежности и прочности пола и перекрытий в местах, где изделие будет установлено.

Процесс производства

После завершения расчетов и укрепления мест, где будет находиться лестница, можно приступать к производству деталей, из которых она состоит. Рассматривая производство на примере маршевой лестницы, первым делом нужно сделать косоуры – детали, на которых будут установлены сами ступени.

Важно! Косоуры должны быть выпилены идеально правильно, лучше всего делать это по заранее изготовленному лекалу.

Изготовление ступенек предусматривает тщательную шлифовку этих элементов. Данная процедура необходима и для безопасности эксплуатации лестницы, и для ее внешнего вида. Перила и балясины проще всего купить уже готовыми, их выбор весьма богат. Не составит особого труда сделать их самостоятельно при помощи специального инструмента, если такой имеется в наличии.

Далее наступает момент непосредственного монтажа лестницы. Сначала устанавливается опорный столб. Затем ставятся несущие балки, на которых должно быть размечено положение ступеней. После этого можно приступить к крепежу косоуров. Заготовленную конструкцию рекомендуется обработать шлифовальными инструментами, чтобы подготовить к установке ступеней.

Перед тем как начать капитально закреплять элементы ступеней на косоуры, нужно произвести примерку и устранить имеющиеся недочеты. После этого конструкция полностью собирается. Для того чтобы ступени не сместились во время крепежа, изначально их нужно зафиксировать при помощи клея ПВА или любого другого, предназначенного для деревянных изделий. Более подробно узнать, как межэтажная лестница делается своими руками, можно посмотрев видео:

Когда основной каркас лестницы готов, монтируются элементы безопасности. Сначала устанавливаются балясины. В соответствии с требованиями нужно ставить две балясины на одну ступеньку, если в доме есть дети. В других случаях будет достаточно одной для поддержания перил. Далее монтируются сами поручни. Окончательный крепеж перил производится на крайних стойках лестницы.

После этого полностью смонтированная лестница обрабатывается наждачной бумагой и окончательно шлифуется.

Декор лестницы

Когда готовая лестница закреплена, полностью смонтирована и отшлифована, рекомендуется обработать конструкцию декоративными материалами. В первую очередь нужно покрыть все доступные поверхности специальной морилкой, которая защитит древесину от разрушительных воздействий окружающей среды. После длительной сушки, лесенку можно покрыть несколькими слоями лака. Завершит декорирующую обработку слой специального воска, слой которого позволит сохранять новизну и цвет максимально долго. Если дизайн всего помещения предусматривает окрашивание лестницы в определенный цвет, то слой воска следует наносить лишь после полного высыхания краски.

По окончании декоративной обработки, конструкция готова к применению и использованию по назначению.

Выбрав самостоятельное изготовление межэтажной деревянной лестницы, нужно внимательно отнестись к деталям, тщательно просчитать все этапы изготовления и ответственно отнестись ко всем этапам производства. Качественно сделанная лестница будет предметом гордости того, кто ее изготовил и прослужит много лет всем домочадцам.

пошаговая инструкция изготовления в частном доме, как и из чего можно сделать, чертеж и угол наклона конструкции

Изготовление межэтажных лестниц для коттеджей – это занятие не из простых. Для этого нужно знать множество нюансов строительства, иметь опыт в этой сфере, поэтому по возможности рекомендуется обратиться в компанию, специализирующуюся на данном вопросе. Если есть желание сделать межэтажную лестницу самостоятельно, то для начала обязательно нужно изучить актуальную информацию, ознакомиться с красивыми примерами уже готовых проектов, спланировать собственное сооружение и создать его.

Типы и элементы сооружений

Как известно, лестница служит для того, чтобы перемещаться с одного яруса здания на другой. Есть лестницы, позволяющие попасть с улицы в дом, а есть такие, что предназначены для перехода с первого этажа на второй или со второго на третий.

Как правило, межэтажные лестницы внутри частных домой встречаются только тогда, если дом является коттеджем или особняком, но это необязательно. Например, лестница может вести на мансарду. В этом случае она тоже будет считаться межэтажной.

Лестница состоит из множества элементов. В зависимости от того, какой из видов лестницы выбран, различается и их набор. Например, для традиционной деревянной лестницы могут дополнительно использовать радиусный подступенок как выпуклый, так и вогнутый, дистанционная втулка или шар, служащий украшением для перил, а для минималистичной, где ступени словно парят в воздухе, можно обойтись одними забежными ступенями. Однако есть определенный набор элементов, который негласно считается основным, имеющимся практически в каждой лестничной конструкции.

Тетива

Тетива – это основная деталь конструкции лестницы. Именно на ее основе строится все остальное. Тетиву называют несущим элементом, на нее приходится вся нагрузка, которую берет на себя лестница. В тетиве имеются выемки под ступеньки. Как правило, лестница имеет две тетивы, однако, это не всегда так. Исключением часто служат варианты, когда лестница с одной стороны примыкает к стене.

Тетива может изготавливаться из различных материалов: дерева, металла, пластика. А также есть композитные и гнутоклееные элементы. В последние годы профессионалы пришли к выводу, что использовать тетивы все же не стоит, поскольку конструкция имеет множество недостатков, главное из которых заключается в том, что она не выдерживает больших нагрузок.

А также даже опытному мастеру сложно спроектировать лестницу на тетивах большого размера, поскольку все их пропорции должны быть максимально точными.

Косоур

Косоуром называют одну из разновидностей тетивы. В этом случае она делается только одна, и на нее приходится вся несущая нагрузка. Косоур может располагаться не только сбоку лестницы, но и посередине, что более предпочтительно. Он служит опорой для ступеней и подступенок, а также остальных важных деталей лестничной конструкции. При оформлении косоура важным является сохранение его формы: обязательно должны иметься выступы под ступеньки, при этом параллельный край может как повторять ступенчатые выступы, так и быть, сплошным.

Выбор того или иного материала зависит от материала или предпочтенного стилистического решения.

Что примечательно, косоур имеет две системы прикрепления: с кобылками и «гребенка».

«Гребенка» – это пресловутая ступенчатая конструкция, в то время как косоур с кобылками обычно крепится посередине и имеет площадки-поддержки на каждом выступе. Эти широкие площадки позволяют ступеням лучше фиксироваться.

Ступени

Ступени – это то, на что опирается нога при заходе на лестницу. Они могут состоять из проступи и подступенка.

  • Проступь – это горизонтальная поверхность, на которую непосредственно опирается нога.
  • Подступенок поддерживает проступь, укрепляя конструкцию, попутно закрывая пространство, которое находится под ней. А также подступенок не дает ноге «проскальзывать» между ступенями, если был сделан неосторожный шаг.

Конструкция лестницы может быть выполнена и без подступенка, но в этом случае следует учитывать, что всю нагрузку примет на себя проступь. Так, лестница не будет столь надежной. Подобные архитектурные решения рассчитаны на ситуации, когда по лестнице не планируется перемещать сверхтяжелые грузы. В ряде случаев по задумке архитектора лестница делается только из поступей, как на данном рисунке.

В этом случае роль косоура играет стена или же косоур просто монтируют в стену, дополнительно укрепляя конструкцию.

Перила

Перила отнюдь не являются непременным атрибутом лестниц, однако, их наличие крайне желательно, особенно если в доме проживают пожилые люди или дети. Перила выполняют защитную функцию, не давая упасть вбок с лестницы, а также для опоры во время подъема или спуска. Перила состоят из поручней и балясин. Поручни – это горизонтальные элементы, на которые можно непосредственно опираться. Балясины – это вертикальные столики, к которым и крепятся поручни.

В ряде случаев перила выполняются в форме сплошной детали, одних поручней или с балясинами, которые прикрепляются ни к лестнице, а к потолку. Все эти нововведения делаются по желанию заказчика или дизайнера интерьера. Если перила сделаны на лестнице с несколькими маршами, то балясины в некоторых случаях могут быть и опорными столбами. Таким образом, они поддерживают не только поручни, но и тетиву и ступени, в результате чего нагрузка на них многократно возрастает.

Выбор конструкции

Несмотря на множество всевозможных вариантов межэтажных лестниц, существует не так много конструктивных типов. Их всего два: винтовые и маршевые. Первые выбираются, когда места под лестницу отведено совсем немного и нужно рационально его использовать. Во втором случае лестница может быть внушительной, прямой, расположенной посреди большого холла. Однако есть и второй вариант – расположить маршевую лестницу вдоль стены, при этом роль одной из тетив будет выполнять стена.

Очевидно, что выбор той или иной конструкции зависит от отведенного под лестницу места, но есть еще одна важная составляющая – это общая архитектурная задумка. Например, в минималистичном стиле лофт намного лучше будет смотреться скромная винтовая металлическая лестница, а не помпезная маршевая, в то время как в интерьере классик такая крупногабаритная конструкция просто необходима.

Таким образом, опираться нужно не только на возможности, но и на сочетаемость выбранного варианта с окружающей обстановкой.

Винтовые

Небольшие винтовые лестницы знакомы всем. Они представляют собой единый опорный столб, к которому спиралевидным образом крепятся ступени. Самым важным качеством таких вариантов является небольшой расход площади. Так, для винтовой лестницы понадобится всего 1 кв. м. В то же время они смотрятся довольно интересно и способны стать ярким акцентом всего интерьера.

С другой стороны, эти лестницы крайне неудобны, особенно если вестибулярный аппарат является не сильно развитым. Ширина поступи остается совсем небольшой, в связи с чем сильно возрастает риск получить травму, оступившись при спуске или подъеме. Для людей преклонного возраста будет крайне непросто взобраться по такой лестнице, поэтому, если вариант выбран лишь в угоду стилистике, от него лучше отказаться.

Хорошо винтовые лестницы устраивать в специально отведенных для этого эркерных нишах, снабдив их по всей длине перилами. Тогда риск получения травмы будет сведен к минимуму, а удобство возрастет многократно. А также необходимо делать подсветку ступеней, чтобы не оступаться.

Маршевые

Маршевые лестницы – это образец помпезности, показатель достатка. Они требуют много места, при этом оставаясь наиболее удобными на сегодняшний день. В зависимости от материала такие варианты могут быть как претенциозными, так и скромными, домашними, традиционными. А также многое зависит и от наличествующих элементов: если имеются все из них, то такая лестница больше классическая. Исключение некоторых деталей свидетельствует об осовремененной модели.

Маршевые лестницы выпускаются в нескольких вариантах: прямые, поворотные и криволинейные. Каждый из них по-своему красив и сложен. Форма зависит не только от направления тетив или косоура, но и от формы самих степеней. Можно с уверенностью заявить, что различные вариации маршевых лестниц позволяют подобрать нужную форму под любое стилевое направление интерьера. В некоторых случаях появляется возможность сэкономить значительное место за счет отказа от некоторых элементов.

Стоит уделить особое внимание тому, чтобы эта мера была действительно обоснованной, так как в случае отказа от какой-то одной детали значительно возрастает нагрузка на все остальные.

Прямые

Прямые маршевые лестницы не подразумевают наличия изгибов или изломов на протяжении всей длины. Наглядной иллюстрацией могут послужить классические большие лестницы в холлах двухэтажных помпезных строений. Лестницы прямого типа занимают больше всего места, при этом они самые удобные из всех. Маршев или лестничных пролетов, кроме основания и вершины, не предусмотрено. Чтобы прямая маршевая лестница смотрелась уместно, нужно позаботиться об окружающей обстановке.

Располагая такую лестничную конструкцию посреди холла, необходимо помнить, что стиль должен быть традиционным. Пристенное расположение впишется практически в любой стиль, однако, наиболее интересно он смотрится в современном авангарде, если при этом расставить цветовые акценты.

Интересно смотрятся упрощенные конструкции с минимумом видимых опорных элементов.

Поворотные

Изготовление поворотных маршевых лестниц позволяет сэкономить место, отведенное под строительство лестничной конструкции. Здесь подразумевается наличие как минимум одного промежуточного марша – на месте излома. Так называемые повороты принято располагать на углу стены, если речь идет о пристенном расположении, или на необходимой высоте при размещении между двумя стенами. Пример можно увидеть в подъездах многоквартирных этажных строений. Поворотные маршевые лестницы сложнее в изготовлении, но гораздо удобнее в эксплуатации. Они занимают не так много места, при этом появляется возможность рационально использовать пространство у стены, которое зачастую остается незадействованным.

Благодаря таким качествам именно поворотные маршевые конструкции – это наиболее часто встречающийся вариант. При оформлении межэтажной лестницы для коттеджа основная задача состоит в том, чтобы «одомашнить» такой капризный предмет. Невольная ассоциация с многоэтажками способна убить весь уют в доме. Чтобы все получилось, уделите особое внимание выбору материалов, подходящих для этих целей.

Следует постараться отказаться от бетона, а также слишком острых углов. Пример «казенного» сооружения можно увидеть на изображении ниже.

Криволинейные

Криволинейные маршевые лестницы также можно назвать радиальными благодаря их изогнутой форме. Если в случае с поворотными вариантами речь шла о девяностоградусных поворотах, то здесь изгибы должны быть плавными, мягкими, ненавязчивыми. Однако возможны и исключения, когда изгиб сильный, но о винтовой конструкции речи еще не идет. Поскольку закругленные изгибы стен можно встретить довольно редко, то нельзя сделать вывод, что радиусные лестницы делаются только в этих случаях. Гораздо чаще можно встретить случаи, когда лестница закругляется из-за того, что расширяется книзу.

Криволинейные конструкции не такие компактные, как винтовые, хотя тоже позволяют сэкономить немало места. Интересно они смотрятся в современных стилях, но с нотками классики, например, фьюжн. Иногда поворотные лестницы делают с целью подчеркнуть необычную форму ниши, которая была отведена под конструкцию. Тогда целесообразно сделать радиальную лестницу практически такого же размаха, как и сама ниша.

Материалы

Межэтажные коттеджные лестницы строят не из такого большого количества материалов, как могло бы показаться на первый взгляд. Раньше разброс сырья был куда больше, да и сейчас при должном бюджете выбор практические ничем не ограничен. Однако рачительные хозяева давно отказались от обилия материалов, которые с легкостью можно заменить более дешевыми аналогами. Например, лестницы из мрамора сейчас в частных домах почти не встречаются, зато есть более дешевый эквивалент, которому легко придать мраморный вид – это бетон.

Несомненно, натуральное сырье до сих пор находится в почете. Многих не останавливает даже довольно высокая стоимость и трудность в работе. Материалы, из которых можно построить лестницу самому, заслуживают особого внимания, особенно если не хочется тратить много сил, денег и времени. За специальными деталями можно обратиться в кузнечную мастерскую или к профессионалам, работа же по обработке остальных элементов полностью ложится на плечи хозяина.

Дерево

Дерево в течение многих веков не сдает своих позиций. Лучших аналогов по стойкости, удобству в работе, долговечности еще не придумали. Дерево позволяет создать в доме особую атмосферу, при этом даже самая примитивная лестничная конструкция будет смотреться достойно. В связи с этим множество доморощенных и профессиональных мастеров выбирают именно его. Стоит обратить внимание, что стоимость древесины может колебаться.

Безусловно, для лестницы лучше всего выбирать наиболее дорогой цельный массив, который должным образом обработан. Однако некоторые заявляют, что хорошую прочную лестницу можно построить и из прессованных опилок, если выбрать МДФ плиту достаточной толщины. В любом случае оставлять деревянную лестницу без обработки нельзя.

Понадобится окрашивание, травление или вскрытие лаком, что приведет к дополнительным финансовым и трудовым затратам. Этот факт непременно следует учитывать.

Бетон

Лестницы из бетона по большей части ассоциируются с межэтажным пространством в подъездах, а зря. Нынешние технологии позволяют делать из бетона практически любые конструкции как по сложности, так и по внешнему виде. Материалу можно придать любой вид, при этом он совсем не будет отличаться от подлинника на взгляд неискушенного зрителя. До определенного времени большой проблемой при работе с бетоном был его внушительный вес, однако, в последние годы вещество значительно «облегчили», и сейчас бетонная лестница может весить не больше, чем металлическая. При этом прочностные качества совсем не пострадали.

Некоторые из видов бетона могут выдерживать постоянный контакт с водой, при этом вода не нанесет им никакого ущерба. Сложностью является придание бетонным элементам необходимой формы. Как показывает опыт, все же за бетонной лестницей лучше всего обратиться в специализированное агентство, отказавшись от попыток изготовить такой конструкт самостоятельно. Не факт, что получившийся в итоге продукт окажется надлежащего качества, а денег и времени будет потеряно немало.

Металл

Сами лестницы из металла можно встретить не так уж часто. Гораздо чаще из металла изготавливают несущие и опорные элементы или перила. Металлические сооружения могут быть уместны только в некоторых стилистических концепциях, во многих случаях они будут выглядеть слишком вычурно и футуристично, что не всегда плюс. С металлом работать вполне можно, особенно если вы владеете азами сварки и ковки. Эти работы в обязательном порядке потребуется выполнять, в особенности если речь идет об ажурных замысловатых конструкциях.

Металл – это относительно податливый материал, но для постройки лестницы подойдут не все его виды. Например, от алюминия лучше отказаться, в то время как сталь и чугун подойдут идеально. Для многих большие вопросы вызывает вес готовой конструкции. Действительно, если лестница сделана только из металла, она будет иметь внушительную массу, поэтому необходимо заранее укрепить фундамент и межэтажные перекрытия в тех местах, в которых планируется ее установка.

Проектирование и расчёт

Прежде чем приступить к сооружению какой-либо конструкции, необходимо сначала тщательно все спланировать, начиная от места расположения и заканчивая количеством материалов. Нужно подойти к этому шагу максимально ответственно, так как от подготовки во многом зависит успех всего предприятия. Оптимальные величины будут приведены в качестве примера, однако, важным шагом является снятие собственных замеров. Для начала следует составить чертеж, на котором будет наглядно отражена вся основная информация. Для этого нужно произвести несложные вычисления, воспользовавшись пошаговой инструкцией, приведенной ниже.

На основе данных параметров можно в дальнейшем рассчитать количество необходимых материалов и приблизительно посчитать, сколько времени понадобится на строительство, можно ли справиться с ним в одиночку, или придется прибегать к помощи напарника.

Количество и высота ступеней

В первую очередь рассчитывают высоту и количество ступенек. Однако прежде чем перейти непосредственно к этим расчетам, нужно узнать высоту самой лестницы. Делается это очень просто: нужно всего лишь определить путем измерений высоту от пола первого этажа до пола второго этажа. Можно сделать проще: взять высоту стен на первом этаже и прибавить к этой величине толщину перекрытия между этажами. Например, высота стен равна 3,1 м, толщина перекрытия – 40 см. Тогда высота лестницы будет 3,1+0,4=3,5 м.

Высота подступенка является стандартной и может колебаться в пределах 15,2–19,7 см. Выше или ниже делать ступени не рекомендуется, так как они неудобные при подъеме. Следует выбрать любое значение в заданных пределах, для примера возьмем 18 см. Чтобы рассчитать количество ступеней, необходимо высоту лестницы поделить на высоту подступенка: 350/18 = 19,44 см. Округлять лучше в большую сторону: количество ступеней будет равно 20. При несложных пересчетах получается, что высота подступенка будет 17,5 см: 350 (высота лестницы) / 20 (количество ступеней).

Ширина поступи

Ширина поступи должна находиться в пределах 22–40 см. Чтобы рассчитать ширину, подходящую именно для конкретного случая, есть формула: двойная высота подступенка в сумме с шириной поступи дает 64 см. Согласно второй формуле, высота подступенка, суммированная с шириной поступи, дает 47 см. Стоит наглядно рассмотреть, как работают формулы.

  • 64 – 17,5 (ширина подступенка) = 46,5 см. В данном случае ширина получилась слишком большой.
  • 47 – 17,5 = 32,5 см. Ширина поступи находится в оптимальных пределах, поэтому можно взять данное значение за эталонное. Следует округлить до 33 см.

Как показывает практика, подходящее значение получится только по одной из формул, так что не стоит лениться, чтобы просчитать и по первой, и по второй формуле

Ширина марша

Минимальная ширина лестничного пролета равна 80 см, однако, жестко она нигде не запротоколирована. Больший упор делается не на то, что необходимо делать марши какой-то определенной величины, а на их количество. Оно зависит от местоположения лестницы и определяется на месте. Стоит взять на заметку способ определения, которым пользуются профессионалы. Они выбирают марш с шириной, которую можно без остатка разделить на ширину поступи. В нашем случае подойдут следующие величины: 66 см (33х2), 99 см (33х3), 132 см (33х4) и так далее.

Длина лестницы

Длина лестницы определяется просто. Для этого понадобится два ранее выведенных значения: количество ступеней и ширина поступи. Необходимо их перемножить: 33х20 = 660 см. Лестница получается очень длинной, поэтому нужно рассмотреть варианты поворотной или криволинейной лестницы. Мало в каких домах можно разместить лестницу практически в 6,5 м длиной. Длину винтовой лестницы нужно будет рассчитывать при помощи специальных программ.

Высота просвета

Имеется в виду расстояние от потолка до ступеней. От этого параметра зависит, какого именно размера будет отверстие в полу второго этажа, к которому примыкает лестница. Следует помнить, что зазор между потолком и лестницей должен составлять не менее 180 см, в идеале – 200 см. Следует отмечать место под проем там, где это расстояние между потолком и ступенью становится меньше.

Длина косоура

Чтобы рассчитать длину косоура, необходимо будет воспользоваться теоремой Пифагора: длину лестницы в квадрате добавить к высоте лестницы в квадрате и вывести квадратный корень. На нашем примере получится 660² + 350² = 435600 + 122500 = 558100; √558200 = 747,06 см. Возьмем с запасом, округлив до 750 см. Как видно, схема расчетов довольно простая. Можно обойтись без всевозможных профессиональных величин типа угла наклона, просто рассчитав все необходимые показатели, пользуясь школьными знаниями по математике. Уклон лестницы при этом получится комфортным, так что не будет нужно пригибаться или бояться упасть из-за того, что лестница получилась слишком крутой.

Как сделать?

Изготовление межэтажной лестницы своими руками – это трудная задача, поэтому нужно сразу приготовиться к тому, что придется изрядно попотеть. Самое простое – это сделать деревянную конструкцию. Для этого необходимо начать с закупки материалов для строительства.

Понадобятся следующие материалы:

  • брус 250х50х150 см для тетив;
  • балки толщиной не менее 30 мм для ступеней;
  • поручни и балясины, которые можно заказать или купить готовые.

Порядок выполнения работ является следующим:

  • пользуясь эскизом будущей лестницы и расчетами, стоит обрезать балку под тетиву так, чтобы она стала равна лестнице по высоте. Снизу дополнительно стоит отрезать еще 5 см (поправка на высоту поступи). Не следует забывать, что все распилы нужно проводить под углом, чтобы тетива ровно встала на свое место;
  • в тетиве нужно проделать проемы для ступеней. Для этого следует выпилить подходящие пустоты по высоте и ширине ступеней за минусом нескольких сантиметров;
  • нужно установить тетиву на то место, где она будет находиться. Следует обратить внимание на плотность прилегания. Нужно проверить, насколько правильно выполнены горизонтали под ступени. Необходимо отштукатурить тетиву;
  • следует сделать еще одну точно такую же тетиву;
  • необходимо закрепить тетиву сверху и снизу. Стоит скрепить обе части между собой одинаковыми балками, чтобы по всей длине расстояние между ними было одинаковым.

Сборка и монтаж

Сборка ступеней производится следующим образом:

  • балка распиливается на необходимое количество подступенков и ступеней;
  • сначала монтируются подступенки. После того как все они установлены, закреплены саморезами и подогнаны, переходят к монтажу проступей;
  • стоит оштукатурить и отработать готовый деревянный конструкт;
  • нужно установить перила.

Обработка марша из дерева

В принципе, и марш из дерева, и сама лестница обрабатываются аналогичным образом. Сначала они как следует оштукатуриваются, после чего покрываются несколькими слоями лака или краски, чтобы избежать последующего коробления или негативного воздействия влажной среды. Можно предварительно обработать все деревянные детали специальным антисептическим составом, особенно если есть сомнения по поводу того, насколько качественно просушена древесина.

В общем, обработка лестницы не отличается от обработки каких-либо других деревянных изделий. Последующий уход тоже аналогичен: время от времени натирать воском, не использовать слишком влажную уборку, когда вода буквально разливается на поверхность, беречь от попадания солнечных лучей и перепадов температур.

Интересные варианты

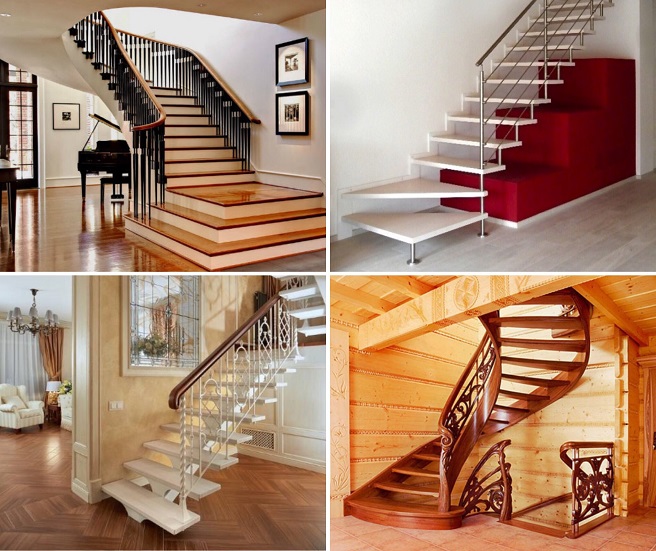

Стоит обратить внимание на фотогалерею красивых межэтажных коттеджных лестниц:

  • За неимением другого пространства лестницы часто размещают прямо вплотную к окну. В этих случаях косоур не монтируют в стену, а располагают под центром лестницы.
  • Большие криволинейные маршевые лестницы могут служить альтернативой прямым, когда нужно создать ощущение величия на ограниченном пространстве. Резные детали дополнят общий образ.
  • Несмотря на всю внешнюю привлекательность так называемых парящих лестниц, специалисты крайне не рекомендуют изготавливать их самостоятельно. Неправильные расчеты чреваты тем, что человек, поднимающийся по такой лестнице, может упасть, сломав ступени и поранившись сам.
  • В небольших коттеджах уместнее всего использовать облегченные варианты поворотных лестниц, поскольку они выглядят легко, но их строительство лучше доверить профессионалам.
  • Винтовая лестница частенько исполняет роль основного интерьерного акцента, поскольку имеет замысловатый и интересный вид.
  • Интересный ход – использование лестницы на подвесах, что позволяет отказаться от громоздкой тетивы, при этом поддерживая прочность лестницы не только одним боковым косоуром, но и опорными столбами.

О том, как самостоятельно сделать лестницу на второй этаж, смотрите далее.

Межэтажные лестницы в частном доме

Те, кто решил построить себе дом с двумя и более этажами, понимают, что выбор лестницы является очень важной задачей. Она должна быть не только красивой, но еще и безопасной, удобной, функциональной и хорошо вписывающейся в интерьер. В этой статье вы узнаете про существующие виды лестниц в частном доме и сможете оценить их дизайн на 29 фото.

Виды лестниц в частном доме: различаем по материалу и конструкции

Межэтажные лестницы, как правило, различают по форме (типу конструкции) и материалу. Форма лестницы непосредственно влияет на дизайн интерьера в частном доме и то, сколько места она будет в нем занимать. Когда важно максимально выгодно использовать существующее пространство, лестницу располагают в углу помещения и комбинируют со встроенной мебелью, например, шкафом или полками под лестницей.

Также читайте: Идеи для дизайна и планировки 2-го этажа в частном доме

Материал, из которого изготовлена лестница на второй этаж, также влияет на дизайн интерьера, а еще на вес и стоимость конструкции. Далее в этой статье мы рассмотрим металлические, деревянные и бетонные лестницы в частном доме с примерами интересного современного дизайна на фото.

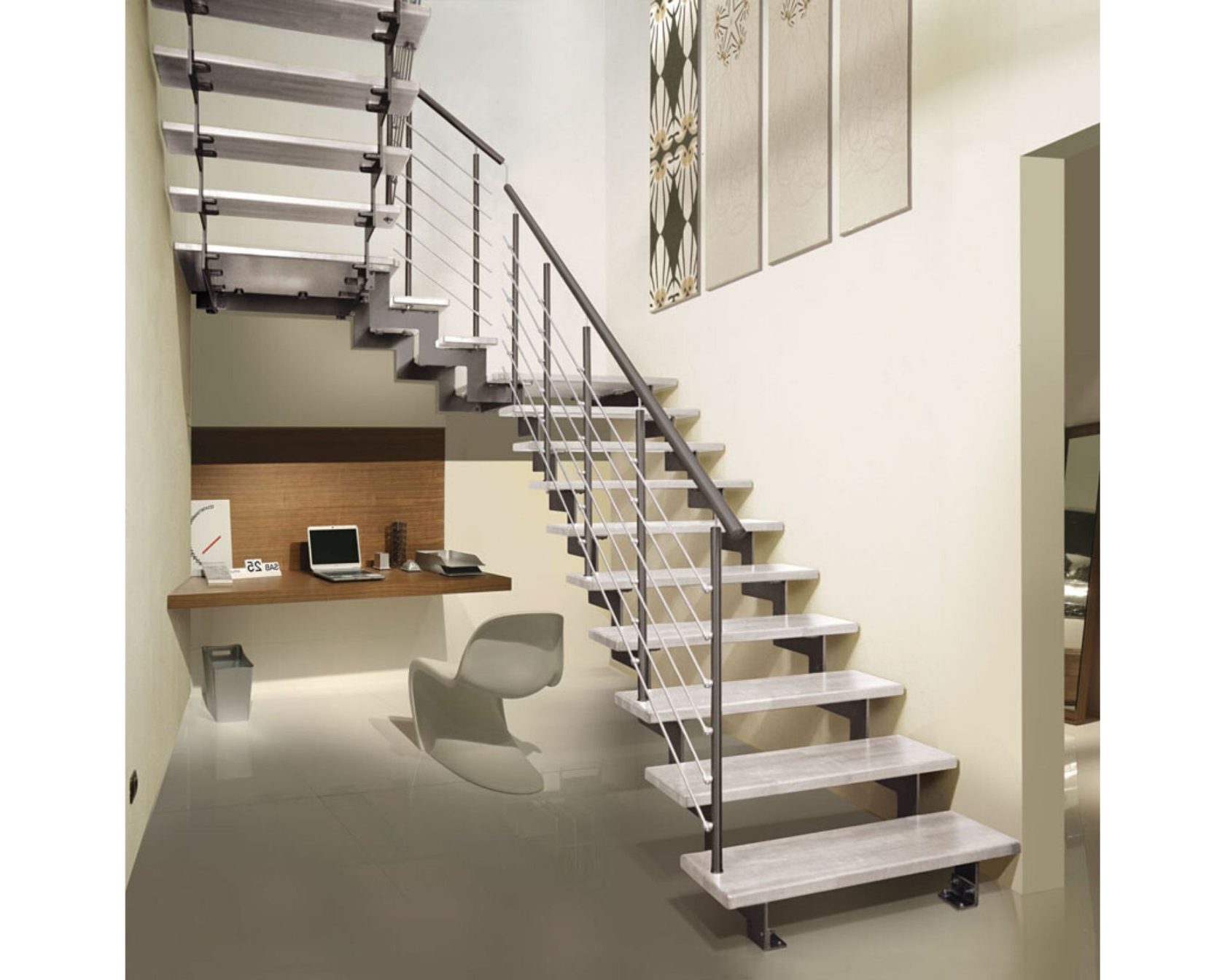

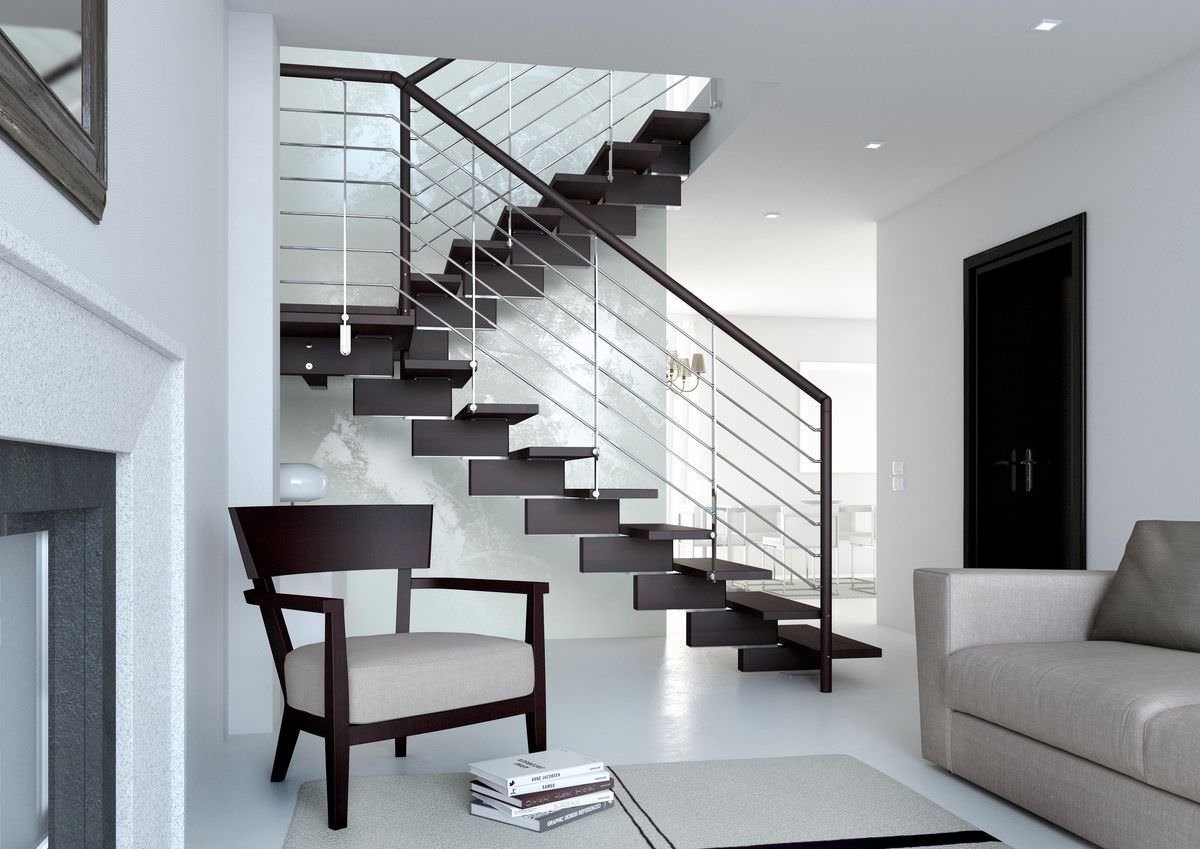

Металлическая лестница на второй этаж в частном доме (+7 фото)

Металлические лестницы в частном доме — самые надежные. Из-за широких возможностей дизайна они отлично вписываются в любой интерьер и выглядят очень респектабельно, преображая внутренний дизайн дома. Благодаря компактности таких конструкций они не занимают много места, что, несомненно, является огромным плюсом.

Различают следующие виды металлических лестниц в частном доме:

  1. Модульная лестница из металла будет замечательно смотреться даже в самом маленьком частном доме и легко впишется в абсолютно любой дизайн: от хай-тека до классики. Представляя собой своеобразный конструктор, она является очень удобной в сборке и может быть установлена за считаные часы.

2. Винтовая лестница имеет вид изысканной спирали, что позволяет вписывать её не только в угол, но и центр комнаты. Тонкие металлические ступени и перила выглядят очень легкими и современными по сравнению с деревянными винтовыми лестницами.

3. Маршевая — самый распространенный вид лестниц в частных домах. Может состоять из одного или нескольких маршев с лестничными площадками между ними. Эти площадки позволяют упростить пусть наверх при очень большой высоте лестницы, а также придают интерьеру частного дома шикарный и элегантный вид.

4. Комбинированная конструкция может иметь свои уникальные параметры, которые каждый выбирает на свой вкус. Нет определенных «черновиков» такого типа лестниц и изготавливаются они, как правило, на заказ.

Кроме того, отличают также сварные и кованые металлические лестницы для частного дома. Если модульные покупаются в готовом виде, после чего собираются и разбираются, как конструктор, то сварные и кованые лестницы устанавливать и демонтировать намного сложней, хотя они надежней и долговечней по своей сути.

Больше фото оригинальных лестниц из металла и других материалов вы можете оценить в нашей статье Красивый дизайн лестницы на второй этаж.

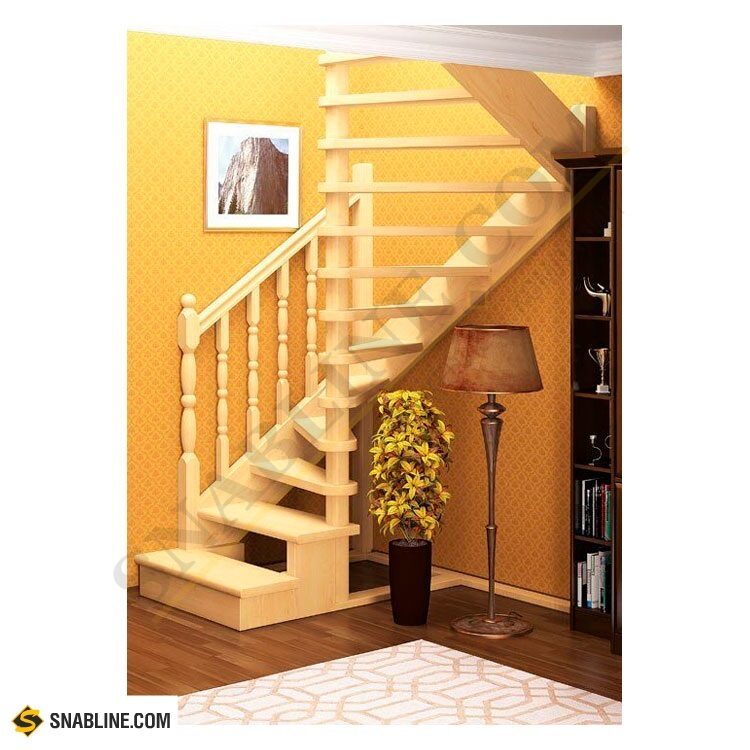

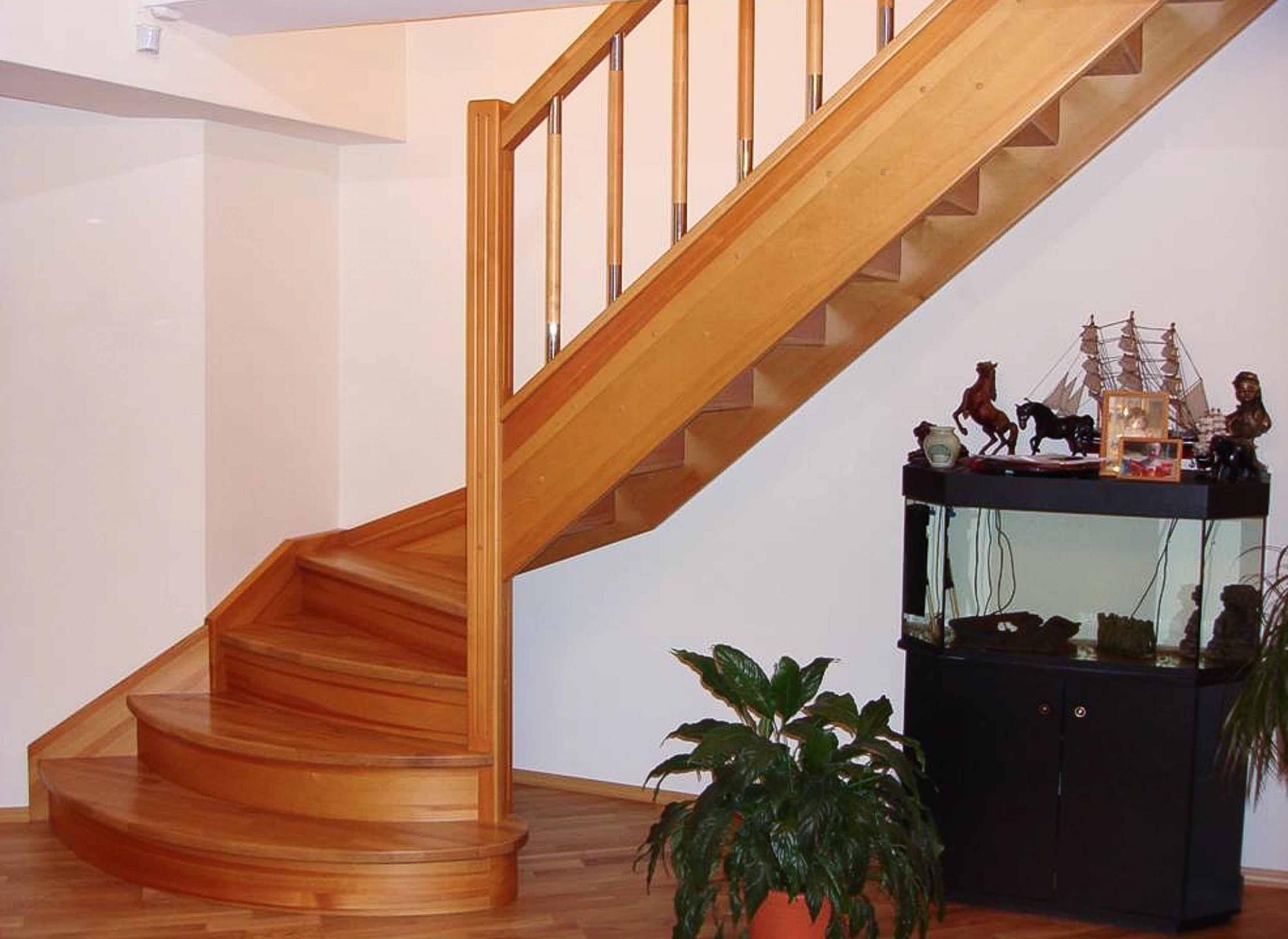

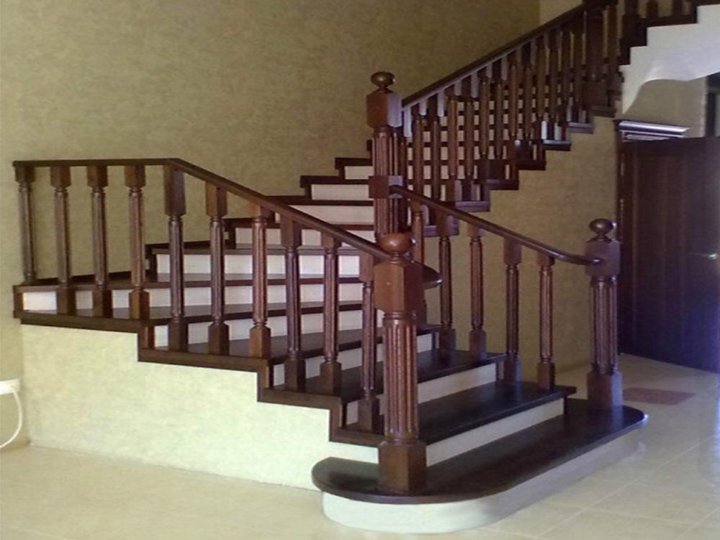

Деревянные лестницы в частном доме (+ 11 фото)

Межэтажные лестницы из дерева обладают деревенской теплотой и очарованием старины, благодаря чему их выбирают для интерьера частного дома, даже несмотря на высокую стоимость по сравнению с металлическими и бетонными аналогами. Для снижения расходов на материалы и установку деревянные лестницы часто имеют металлическую или бетонную основу и только перила со ступенями изготавливаются из дерева.

Консольные лестницы из дерева сегодня являются одними из самых популярных в частных домах. У лестниц такого вида нет основания — они крепятся к несущей стене при помощи анкеров, что обеспечивает им безопасность и прочность. В итоге кажется, будто ваши ступени на второй этаж просто парят в воздухе. Дизайн интерьера с такой лестницей смотрится очень оригинально и впечатляюще.

Винтовая деревянная лестница выглядит очень уютно и элегантно, однако для нее важно подобрать крепкие перила, которые не будут расшатываться с течением времени, а также шероховатое покрытие для ступенек (ковер или т.п.). Само по себе гладкое лакированное дерево является очень скользким и небезопасным.

Также читайте: 25 самых необычных и креативных лестниц в интерьере

Стоит отметить, что даже самые простые маршевые межэтажные лестницы из дерева способны преобразить и украсить собой дизайн интерьера частного дома. Доказательства — на фото.

Также читайте: Как красиво обставить интерьер зала в частном доме

Бетонная лестница между этажами и её фото в частном доме

Изготовление лестницы из бетона не требует больших затрат на материалы, а также каких-либо специальных навыков. Главное, перед началом ее строительства составить правильный чертеж и учесть максимально допустимый вес конструкции. Несколько примеров бетонных лестниц в доме представлены вам на следующих фото. Заметьте, что довольно часто их украшают деревянными и металлическими деталями (покрытие степеней, перила), окрашивают краской, покрывают плиткой и вообще отделывают самыми разными способами.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210235910270°202,5°
2352601011300°225°
2602851112330°247,5°
2853101213360°270°
3351314390°292,5°
3353601415420°315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

[5]

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

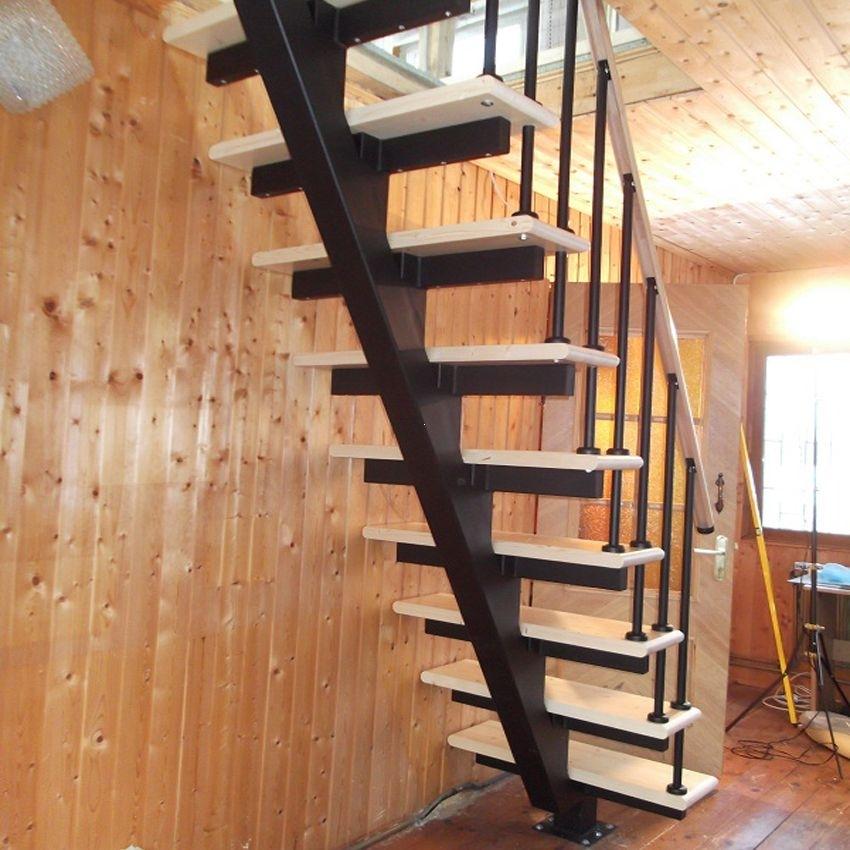

Одномаршевая железная лестница на второй этаж своими руками

[6]

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Комбинированные лестницы на видео.

Возводя в частном доме лестницы на второй этаж, комбинированным конструкциям предпочтение отдается так же часто, как и лестницам, построенным из однородного материала с единым типом креплений. Среди самых распространенных конструкций, монтируемых своими руками, выделяют модульные лестницы и инженерным объекты, крепящиеся на больцах (больших болтах).

На этой странице представлено описание и особенности монтажа модульных лестниц и конструкций на больцах.

Монтаж сборной модульной лестницы на второй этаж своими руками (с видео)

Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.

Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.

Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.

Видео удалено.

Видео (кликните для воспроизведения).

Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.

Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.

С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.

Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:

Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.

Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.

Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:

Расчет и установка межэтажной модульной лестницы на каскадной балке

Перед тем как приступать непосредственно к установке модульной лестницы, следует выполнить расчет ее параметров. Для этого необходимо измерить длину и ширину лестничного проема, высоту этажа и толщину перекрытия. При расчете размеров забежных ступеней модульной лестницы, которые формируют поворот лестницы, нужно воспользоваться графическим методом пропорций. Затем необходимо начертить макет на миллиметровой бумаге в нужном масштабе.

Главной деталью в конструкции каскадной балки являются две трубы, вставленные друг в друга. Они должны быть подобраны таким образом, чтобы внутренний диаметр одной из них был равен внешнему диаметру другой.

Для возведения модульной межэтажной лестницы предпочтительнее выбирать трубы диаметром не менее 100 мм. При сборке нужно обратить внимание на то, чтобы они с предварительной смазкой плотно входили одна в другую без нагревания, при этом не должен образовываться зазор. Высота трубы меньшего диаметра составляет не больше двух высот трубы большего диаметра, которая равна высоте подступенка. После того как трубы будут подобраны, их необходимо сварить между собой. Унифицированные узлы, из которых монтируется несущая каскадная балка, называются модулями.

Посмотрите на фото – ступени модульной лестницы на второй этаж должны быть зафиксированы с помощью болтов через стальную пластину, которая приваривается к трубе модуля:

Вместо стальной пластины можно использовать уголки или другие профили. Гнезда под болты рекомендуется закрыть деревянными пробками на клею.

После предварительной сборки каскадной балки модульной лестницы можно рассмотреть разные варианты кривизны лестничной конструкции. Независимо от того, на какой угол будет повернуто сооружение, средняя линия движения останется прежней. Но следует учитывать, что во время подъема по криволинейной лестнице происходит отклонение идущего от центральной линии. Для этого используют трапециевидные ступени, сохраняя необходимые размеры ширины проступи в узкой и широкой части ступени. Чтобы придать лестнице статическую стабильность, после сборки элементов каскада модули рекомендуется скрепить между собой с помощью болтов, специальных шпилек или с применением сварки.

Как собрать легкую самонесущую модульную лестницу

Легкие самонесущие конструкции из различных труб «произошли» от лестниц на тетивах, несущим элементом в которых частично выступали перила. В загородном доме такие модульные лестницы могут использоваться как вспомогательные, а в дачных домах — как основные. Они просты в изготовлении, быстро и легко собираются, демонтируются и переставляются на любое другое место.

Чтобы избежать скручивания поворотных лестниц при внешних нагрузках, необходимо подпирать междуэтажную площадку с помощью стоек или осуществлять крепеж непосредственно к стене дома. Узлы нижнего и верхнего закрепления лестницы также следует выполнять индивидуально. Для этого рекомендуется воспользоваться стойками либо прикреплять детали с помощью болтов к балкам перекрытия этажей.

Модули косоура лестниц различаются по качеству используемых при их производстве материалов. Применение низкокачественного металла, например, может привести к прогибанию лестницы в процессе эксплуатации. Высококачественные металлические детали должны быть достаточной толщины, а деревянные элементы конструкции не должны иметь каких-либо трещин или сколов.

Как же собрать легкую самонесущую модульную лестницу? Сборка такой конструкции, как правило, начинается сверху. Сначала необходимо произвести крепление финишного модуля к балке перекрытия. При этом следует учитывать все отступы, которые напрямую зависят от выбранной ширины ступени, подходящей высоты ее подъема и параметров перекрытия пола. Если толщина перекрытия достаточная, то можно осуществлять крепеж на один подъем ниже уровня пола верхнего этажа. Если же перекрытие тонкое, то монтаж следует производить вровень с уровнем пола верхнего этажа.

При устройстве модульной легкой лестницы не стоит забывать о соблюдении уровня. Крепежные элементы должны использоваться по разметке, а выбирать их следует в зависимости от свойств перекрытия, стены или другого места, куда будет производиться крепление пятки модуля. Это могут быть, например, обычные распорные анкеры или другие крепежные изделия.

После закрепления финишного модуля можно переходить к соединению с остальными модулями. Через отверстие следует вставить элемент и на нужной высоте поджать болты. Необходимо следить за тем, чтобы крепежные зажимные болты находились на одном уровне с отверстием. Поджимать болты лучше всего неполностью, так как в процессе монтажа может возникнуть необходимость внесения коррективов. Не стоит забывать о выравнивании по уровню.

На данном этапе сборки штифтами можно пока не заниматься или выборочно осуществлять их зажим. Все будет зависеть от конкретной ситуации. Например, производить зажим необходимо, если будет уходить наклон или пропадать уровень. Таким образом, поэтапно получится выстроить и поджать модули по выбранной траектории. Необходимо помнить и о соблюдении уровня, выбранной высоты подъема ступени, а также отступов. Для создания обязательного зазора ступени дополнительный отступ от стены должен составлять примерно 10-15 мм. Если лестница имеет забежные ступени, рекомендуется воспользоваться шаблонами, чтобы накладывать их на модули. Это обеспечит правильную дальнейшую фиксацию ступеней на пятку крепления модуля.

Далее следует прикрепить стартовый модуль к полу с использованием анкеров.

Затем необходимо перейти к поджиму модулей между собой. При этом лучше всего использовать четыре болта модуля и пару штифтов.

После поджима модулей можно приступать к установке опор. Они, как правило, монтируются или в процессе работы, или после выстраивания и поджима всех модулей. В местах, определенных согласно чертежу или плану, следует установить и закрепить опоры. Столб, представляющий собой опору, должен быть подрезан на необходимую высоту и закреплен на 3-4 анкера через пятку крепления в пол.

Для установки локтя-опоры нужно сначала произвести примерку, вытянуть колено до необходимого размера, закрепить к стене на четыре крепежных элемента, затем поджать штифты. Локоть при этом следует монтировать с небольшой натяжкой к модулю. Во время установки опор обязательно нужно перепроверять уровень модуля, связанного с опорой.

Таким образом, локоть и модуль будут являться единым элементом, а любые прогибы практически исключены.

Если в это время будет заметно отсутствие уровня или уход наклона на любом из модулей, то следует применять все шесть точек зажима каждого элемента. Возможно, понадобится произвести ослабление или, наоборот, пережатие до максимума какого-либо из зажимов.

Далее можно переходить непосредственно к установке ступеней, начиная или с верхнего модуля, или с забежной ступени.

В случае начала монтажа с верхней ступени рекомендуется ориентироваться именно на нее, сохраняя уровень для остальных нижних ступеней. Крепеж необходимо производить на саморезы, предназначенные для кровли.

Из-за дополнительной усадки каркаса в ходе установки ступеней модульной сборной лестницы возможен уход уровня. Поэтому при использовании крепежных уголков нужно следить за уровнем. Для правильного крепежа уголков необходимо сначала произвести примерку к ступени, затем зафиксировать и закрепить уголок к стене анкерами, после чего следует зажать все остальные крепления.

Если все этапы сборки были осуществлены правильно, то расположение нижнего модуля должно соответствовать тому, что показано на плане.

Заключительным этапом является замер ограждения. Оно должно просчитываться отдельно, после монтажа каркаса и ступеней.

Ограждение может быть любым как по форме, так и по материалам — все зависит от выбранного дизайна.

На этом видео показана сборка такой модульной лестницы:

Возведение лестниц на больцах на второй этаж своими руками

Комбинированные лестницы на больцах идеально подходят для жилых интерьеров в стиле хай-тек. Название такого вида лестницы произошло от основного конструктивного элемента: по-немецки слово «больц» означает «болт».

Полностью открытая лестница на второй этаж на больцах без подступенков отличается легкостью и «прозрачностью». В отличие от конструкций с внешним косоуром, у лестниц на больцах система крепежа ступеней незаметна. Каркас как таковой здесь отсутствует. В его роли выступают ступени и больцы, поэтому создается впечатление, что лестница как будто парит в воздухе. Большим преимуществом лестниц на больцах является то, что они пригодны для ремонта. Каждую из ступеней можно демонтировать и заменить, практически не затрагивая соседних.

Количество возможных вариантов комбинированных лестниц на больцах огромно. Выбор во многом определяется не только предпочтениями в дизайне, но и особенностями расположения внутренних стен и планировкой помещения. Лестницы на больцах отличаются конструкциями. Они бывают полностью с опиранием ступеней на больцы, с опиранием одной стороной на больцы, а другой на тетиву, косоур или стену.

Обратите внимание на фото – при возведении лестниц на больцах можно использовать комбинированные варианты, когда в начале конструкции ступени опираются на тетиву или косоур, а затем переходят в марш без косоуров:

Чаще всего одна сторона ступеней крепится на больцах к поручню ограждения лестницы, а другая опирается на тетиву или косоур, который располагается вдоль стены.

Есть вариант лестницы на больцах, возводимой своими руками, и с опиранием ступеней на стену с использованием специального крепежа, также именуемого больцами. Опирать эту сторону деревянных ступеней непосредственно на стену не рекомендуется, так как в этом случае возникнет необходимость в защите от увлажнения с целью предотвращения загнивания.

Замоноличивание ступеней в стену приводит к акустической однородности конструкции. Ударная звуковая волна будет переходить на стены, и в ночное время гул шагов будет слышен по всему Дому.

Первым этапом при строительстве лестницы на больцах с пристенной тетивой является изготовление самой тетивы. Для того чтобы правильно определить размеры частей тетивы графическим способом, на прочерченных разрезах лестницы необходимо соединить линией точки а, b, с, d, е, f. Рядом с образовавшимися новыми линиям следует провести параллельные линии к нижним кромкам ступеней. Далее тетивы нужно измерить и перевести в необходимый масштаб.

С помощью данного метода можно спроектировать тетиву, которая располагается заподлицо к ступеням. Если, согласно дизайнерской задумке, возникнет необходимость в выступании тетивы выше ступеней, то ее ширину рекомендуется увеличить на соответствующее расстояние.

Затем следует провести разметку частей тетивы под ступени. Главным отличием лестницы на больцах и тетиве от лестниц на двух тетивах заключается в том, что в первом варианте возможно боковое смещение ступеней — выпадение их из пазов тетивы.

Чтобы этого избежать, ступени лестницы необходимо жестко прикреплять к тетиве. После разметки, сборки и установки тетивы на место можно переходить к монтажу опорных балясин. Опорные стойки должны быть очень прочно и надежно закреплены, так как именно они примут на себя половину веса лестницы и передвигающихся по ней людей.

Чаще всего деревянные опорные стойки крепят с помощью металлических кронштейнов к балкам перекрытия. Если же перекрытия бетонные, то стойки должны быть зафиксированы с помощью закладных болтов или кронштейнов, которые предварительно нужно забетонировать либо засверлить в перекрытие.

Далее можно переходить к установке поручня и больцев (металлических стержней с резьбовыми концами).

Между двумя стойками следует проложить поручень, который будет являться опорой для подвешиваемых на нее больцев. К ним, в свою очередь, будут крепиться ступени. Поручень работает на изгиб и принимает на себя нагрузку второй половины лестницы. Он должен быть изготовлен из металла и затем облицован деревом. Также поручень может быть сделан из клееной древесины с поперечным сечением.

Существует несколько способов крепления ступеней к больцам. Но правило в любом случае одно: передний край верхней ступени должен обязательно опираться на задний край нижней ступени через стойку из обрезка трубы, которая надета на больц. Сами больцы следует пропустить сквозь отверстия в ступенях (или через стальную пластину) и зафиксировать с помощью декоративных гаек с широкими шайбами.

Чаще всего подмости для выполнения лестницы не требуются. Сборку конструкции начинают с нижней ступени, прикрепив ее к больцам и косоуру (или к стене). Первая ступень нуждается в креплении не только к больцам, но и к опорной стойке. Часто это происходит потому, что первая ступень оказывает большое влияние на жесткость всего сооружения.

Вторая ступень в консольной части опирается передней кромкой на заднюю часть первой ступени. Для этого на стойку ограждения, идущую от задней кромки первой ступени, следует надеть распорную металлическую или деревянную втулку. Ее длина должна полностью соответствовать высоте подступенка. Чтобы соединение было неподвижным, рекомендуется воспользоваться контргайкой, накрученной на стойку со стороны верхней плоскости второй ступени. Задняя часть второй ступени должна быть подвешена к поручню на одном или нескольких больцах. Если все действия будут выполняться правильно, то опора получится надежной и противодействующей опрокидыванию ступени. Монтаж следующих ступеней нужно проводить в аналогичной последовательности до самого верха лестницы.

Если лестницу планируется возводить без тетивы, то в стену рекомендуется вставить эластичные прокладки и специальные больцы, на которые будут монтироваться ступеньки. Прокладки необходимы для уменьшения передачи ударной звуковой волны на стену.

Такое крепление имеет ряд преимуществ. Оно практически незаметно, а уровень шума, передаваемого на стены здания, значительно снижается. Благодаря отсутствию трущихся деревянных частей не возникает скрипа.

Крепление ступеней с помощью специальных больцев можно осуществлять не только к капитальным стенам, но и к перегородкам, а также тетиве. При монтаже с врезанием опорной части специального больца в ступень она должна быть рассчитана на скол древесины.

В противном случае рекомендуется использовать наружное крепление специального больца — под ступенью.

Самые красивые комбинированные лестницы показаны на этих фото:
