Раскладной шезлонг своими руками: поэтапно (20 фото)

Легкое складное кресло — вещь практичная и удобная во всех отношениях. С помощью такого шезлонга вы за пять минут оборудуете в любом уголке сада уютное место для семейного отдыха или приема гостей. В случае необходимости импровизированную «гостиную» не составит труда сложить и перенести в другое место: вынести на солнце или, наоборот, убрать с солнцепека в тень. Конечно, в дождливую погоду мобильную мебель(особенно с тканевыми сиденьями) придется заносить в дом. Но можете быть уверены, что она не займет много места.

Для изготовления шезлонга своими руками вам потребуется
• сухая строганая доска
• черенок для метлы, диаметром 30 мм
• прочная ткань
• заглушки пластиковые
• шурупы мебельные (конфирмат)
• болты мебельные

Последовательность изготовления деревянного шезлонга своими руками

1.

Нарежьте доску на отрезки.

Для ножек спинки — 125 см, для ножек сиденья — 100 см, для упоров — 59 см. Все детали, кроме ножек сиденья, разрежьте вдоль на две равные части — по 5 см каждая.
2.

Ножки сиденья

с 3-мя уровнями регулирования наклона спинки. В заготовке просверлите 3 отверстия D=35 мм на расстоянии 13, 20, 27 см от края. Разрежьте деталь вдоль пополам дисковой пилой.

3.

Ножки спинки.

Просверлите на концах отверстия D=5 мм под конфирматы. Расширьте их на глубину 5 мм: с лицевой стороны до D=30 мм (под перекладины), с обратной стороны — до D=16 мм (под заглушки). Просверлите отверстия D=6 и 8 мм под болты и стяжки.
4.

Перекладины.

Нарежьте черенки метел на отрезки: 57 см — для ножек спинки (2 шт. ), 51 см — для ножек сиденья (2 шт.), 64 см — для упора (1 шт.). Просверлите с торцов отверстия диаметром 5 мм (под конфирматы).

5.

Сверления отверстий.

На концах упоров просверлите отверстия диаметром 5 мм — под перекладину и 6 мм — под болты.
6.

Ткань

сложите вдоль пополам, прошейте, выверните на лицевую сторону. Концы подогните и прошейте. Длина готового сиденья — 112 см. В петли проденьте перекладины.

Главное в кресле-шезлонге своими руками- складная конструкция. Если удалось правильно собрать и тщательно подогнать все деревянные элементы, дальше можно фантазировать.

Сиденье дает настоящий простор для творчества!
Вы можете выбрать для него маскировочную ткань и стиль «милитари», а можете предпочесть романтические «дамские» цветочки.

Оригинально будет смотреться «сидушка», собранная деревянных планок.

Деревянный шезлонг своими руками: видео

Другие популярные модели шезлонга

Тканевый шезлонг

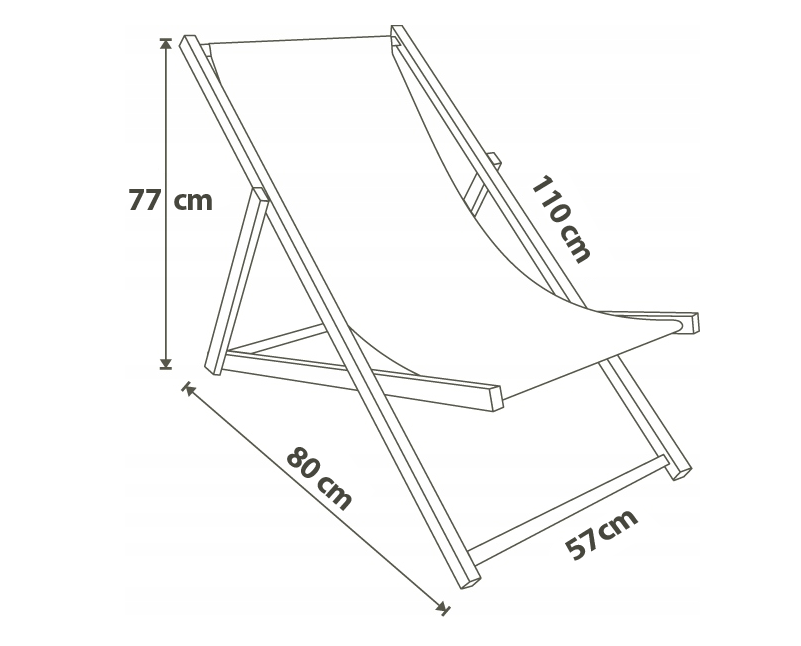

На рисунке предоставлен чертёж популярного раскладного шезлонга, конструкция та же, что и выше, изменены размеры. Кто делал такой шезлонг по этим размерам, просьба отписаться в комментариях.

1 – рейка 20 х 50 х 1300 мм – 2 шт.
2 – рейка 20 х 50 х 1930 мм – 2 шт.
3 – рейка 20 х 50 х 590 мм – 2 шт.
4 – рейка 20 х 50 х 580 мм – 1 шт.
5 – рейка 20 х 40 х 520 мм – 2 шт.
6 – рейка 20 х 40 х 560 мм – 2 шт.
7 – ткань 530 х 1400 мм – 1 шт.
8 – винт М8 х 50 – 4 шт.
9 – шурупы 6 х 45 – 2 шт, и 6 х 60 – 8 шт.

Шезлонг-лежак для дачи своими руками

В таком шезлонге сам каркас служит и ножками и основой. Конструкция создана таким образом, что и удобно сидеть и шезлонг без ножек. Обращаем внимание при изготовлении на правильный запил под углом торцов заготовок боковых деталей.

лежак-шезлонг чертеж

Удобный деревянный шезлонг своими руками

Такой шезлонг легко сделать своими руками и каким умельцем вы бы не были, изысканные формы и практичность такого шезлонга, всегда украсят место вашего отдыха. Его легко сделать даже начинающим мастерам.

Поэтапное изготовление и точные чертежи, помогут вам сделать полезную и удобную мебель для отдыха.

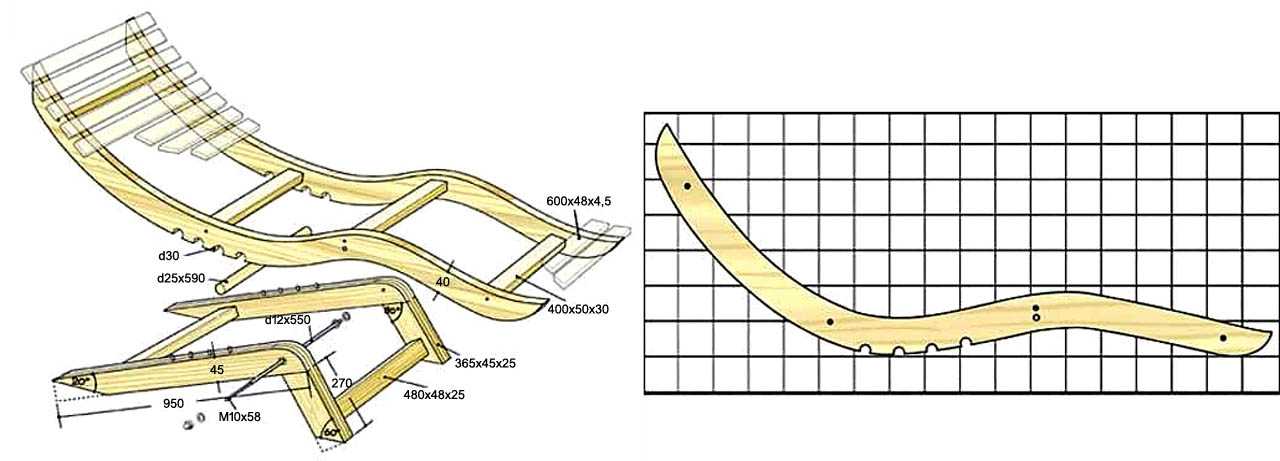

шезлонг-чертеж

Шезлонг своими руками: фото

Шезлонг своими руками: фото

Как сделать раскладной шезлонг из дерева своими руками чертежи

Разные схемы чертежей складных шезлонгов с пошаговым описанием этапов изготовления для дома и дачи. Материалы, картинки сборочных схем с размерами для сборки шезлонга своими руками. Кратное описание их видов и конструкционных особенностей. Историческая справка об изобретении первого шезлонга.

Изготовление складного шезлонга для дачи

Длинный раскладывающийся стул с откидывающейся спинкой, снабженный металлическим механизмом, который активируется пользователем, предлагает максимум комфорта на отдыхе. Большинство шезлонгов – это облегченные кресла, оборудованные мягкими спинками, которые делают данный мебельный предмет максимально удобным. Функциональные, раскладные длинные стулья, именуемые шезлонгами, все чаще называют «трансформерами». Под такое определение попадают все элементы обустройства, способные изменять свою конфигурацию. Шезлонги раскладываются двумя способами.

Большинство потребителей выбирают кресла, которые удобно и быстро раскладываются при помощи рычага. Для некоторых моделей это возможно сделать, даже если вы сидите в шезлонге, но не желаете вставать. В другом варианте шезлонг нужно разложить до начала использования, приложив немного усилий, оттолкнув спинку назад вручную.

Схема и чертеж для производства шезлонгов в домашних условиях

Как видно выше на рисунках раскладные деревянные шезлонги можно изготовить своими руками даже в домашних условиях. Простые модели вполне реально самому производить в гаражных условиях. Для моделей со сложным дизайном может потребоваться дополнительное деревообрабатывающее оборудование.

Из чего и как делают шезлонги на производстве

Первичный вариант легкого раскладного кресла состоял из надежной рамы, металлического механизма трансформации и обивочного покрытия. Современные шезлонги производятся по тому же принципу, что и раньше, но некоторые материалы значительно видоизменились. Новейшие технологии и материалы, используемые нынешними производителями, улучшили мебель, придали ей большую мобильность и долговечность.

Материалы, из которых изготавливаются компоненты современных шезлонгов, отличаются у разных изготовителей по видам и техническим характеристикам. Рамная основа, как правило, производится из древесины твердых пород, так как предназначение данного предмета мебели – выдерживать серьезное давление веса в разложенном состоянии. Для большей надежности рама стула усиливается крепежными элементами из металла. Пружины в сиденьях также выполняются из металла, а сам механизм трансформации изготавливается из штампованной стали. Дерево лиственных пород идет на производство подлокотников, подножек, оформления спинки. Такие кленовые или дубовые элементы часто окрашиваются или лакируются для придания изделиям более респектабельного и модного вида.

В качестве прокладки для области спинки используется пенополиуретановая пена. Залитый состав создает износоустойчивый каркас, который дополняется полиэфирной ватой или подобным материалом. Современные производители все чаще отказываются от использования пенополиуретана, который имеет в своем составе не слишком полезные для здоровья хлорфторуглероды (ХФУ). Пена заменяется на более чистые и экологичные составы.

Выбор обивочных тканей для оформления шезлонгов диктует мода, но производители принимают во внимание устойчивость к трению и неприхотливость материалов. Тканевая обивка в традиционном дизайне пользуется большим спросом у покупателей, так как она не делает шезлонги дорогими. Но ткани – это не долговечная отделка для таких кресел, которые, достаточно интенсивно эксплуатируются, претерпевая многочисленные трансформации. Все больше фирм заменяет ткань различными комбинациями из кожи, синтетических материалов, замши. Это более прочные материалы, которые неприхотливы в обслуживании, а также достаточно огнестойкие.

Процесс изготовления шезлонгов не претерпел значительных изменений за последние годы. Этапы производства раскладного длинного кресла включают в себя: разработку концепции и дизайна предмета, прототипирование и непосредственное изготовление. Первоначальный дизайн основывается на маркетинговых данных. Вначале выделяется сегмент рынка, изучаются потребности населения, обрабатываются результаты продаж аналогичных продуктов. Также рассчитывается цена на каждый элемент шезлонга. Дизайнеры разрабатывают и предлагают несколько детальных эскизов для полномасштабного производства на суд компании.

Утвержденный проект поступает в цех по изготовлению, где работу над шезлонгом начинает рабочая команда, состоящая из мебельщиков, швейного мастера, дизайнера обивки, инженера по компьютерному проектированию. Вначале командой выпускается пилотный вариант, который впоследствии передается на другие заводы для выпуска готовой продукции. Особо контролируемый момент в производстве шезлонгов – сборка. Она ведется поэтапно. Каждый этап требует от рабочих и контролеров максимальной собранности. Мебель, которая предназначена для эксплуатации в жилых помещениях, не требует проведения тестов, но визуальному контролю и осмотру на наличие дефектов подвергаются все изделия без исключения.

Шезлонги, обтянутые кожей, хлопком, синтетическими волокнами легко содержать в чистоте. Такие стулья незаменимы для оформления экстерьеров, загородных домов, баз отдыха и пляжей. Кроме того, такая мебель пользуется особым спросом у молодых людей, на которых часто ориентированы целые линейки продукта. Декоративная функция шезлонгов не уступает и отличному функционалу: без шезлонгов трудно представить отдых на природе и вечеринку на воздухе.

Изготовление дизайнерского шезлонга своими руками шаг за шагом

Пошаговое руководство для изготовления деревянного шезлонга в стиле хайтек.

1. Шаг-1: Собираем пресс-форму из деревянного бруса и фиксируем их при помощи гвоздей на деревянном щите. В местах скругленных углов модели используем закругленные куски брусьев, предварительно обработанные на деревообрабатывающем оборудовании.
2. Шаг-2: Делаем многослойную композитную доску фигурной формы огибая каждый тонкий слой древесины по пресс-форме. Для эффективной деформации и получения качественного результата прогреваем каждый слой строительным феном в процессе изгиба.
3. Шаг-3: После деформации всех слоев проклеиваем их и обжимаем зажимами для плотной фиксации пока не высохнет клей.
4. Шаг-4: Тщательно шлифуем композитную раму.
5. Шаг-5: На фрезерном деревообрабатывающем станке с ЧПУ вырезаем из многословной фанеры планки скроленной трапециевидной формы.
6. Шаг-6: Тщательно шлифуем каждую планочку и делаем по 2 сквозных отверстия в местах их крепления к раме.
7. Шаг-7: Прикрепляем все планки к раме собирая целостную конструкцию мебели.
8. Шаг-8: Из попарно соединенных планок делаем ножки для шезлонга.
9. Шаг-9: Тестируем и наслаждаемся.
10. Шаг-10: Публикуем красивые фотографии изделия на Avito и в социальные сети для продажи.

Данный бизнес может быть, как основным, так и дополнительным источником дохода. Все зависит от желания и опыта работы.

История изобретения и возникновения шезлонгов

Впервые образец шезлонга был представлен в 1813 году в английском журнале «Ackennann’s Repository of Arts». «Лежачий стул» стал прототипом для создания сотен таких стульев, которые стали популярными особенно в аристократической среде. Браун и Эш — нью-йоркские обивочники и мебельщики в 1855 году стали активно рекламировать «улучшенные патентованные откидывающиеся, поднимающиеся и крутящиеся лежачие стулья и кресла». Позднее кабинетмейкер Джордж Дж. Хенкельс позднее представил публике кресло для отдыха, не имевшее в своей конструкции сложнейших механизмов. Оно раскладывалось за считанные секунды вручную.

Шезлонги периодически дорабатывались. Инженерная мысль разработчиков позволяла менять и совершенствовать механизмы, но в своей основе все длинные раскладные стулья оставались прежними. Конструкция, которая крепилась на стержне или ряде штифтов, была настолько гениально простой, что не требовала переработки. Спинки шезлонгов опирались на металлические или деревянные колышки, рамные основы полностью изготавливались из древесных материалов. Жесткость сидений компенсировалась изумительно мягкими подушками для ног и спины. Что касается пользовательских характеристик, то шезлонги выполняли скорее декоративную роль, так как позиционировались как чисто экстерьерные предметы меблировки.

Желание увеличить спрос на шезлонги, сделать необычные стулья более востребованными привело к тому, что многие компании по производству мебели в течение XIX-XX веков пытались внести в конструкцию кардинальные изменения. К примеру, были выпущены инновационные раскладные «лежачие стулья», которые были оборудованы встроенными книжными. Другие производители сделали упор на комфорт, поэтому предлагали все более удобные и практичные покрытия, которые не только были чрезвычайно мягкими, но не боялись влаги и грязи. Были и конструкционные новшества. В 1929 году Эдвин Шумейкер и Эдуард Набуш из La-Z-Boy Incorporated зарегистрировали патент уникального наклонного механизма стула. Кстати, сегодня La-Z-Boy является одной из немногих компаний, активно производящих механизмы для шезлонгов, а также обивку и рамы высокого качества.

Складной шезлонг Схемы сборки своими руками

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных.

Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

1392 продажи |

4,5 из 5 звезд

€14,85

Загрузка

С НДС

Исследуйте другие похожие поисковые запросы

Внесен в список 17 октября 2022 г.

93 избранных

Информация о продавце

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Все категории

Товары для рукоделия и инструменты

Деревянный складной слинг-стул, шезлонг или шезлонг — взрослый размер

Сложность

Продвинутый уровень

|

Складное деревянное кресло для взрослых, также известное как деревянные пляжные стулья или шезлонги. Складывается для хранения, открывается для легкого отдыха! Регулируется в трех положениях для индивидуального наклона. Имеет съемные стропы.

Также доступны детские планы.

Коллекции

Коллекция Аны Адирондак

Я знаю, что этот стул ждали давно. . . это также было долгое время в процессе создания. Когда вы впервые начали запрашивать стул с перекладиной (также известный как деревянный пляжный стул или складной шезлонг), я знал, что это определенно проект, которым я хочу заняться.

Я просто не знал, что мне понадобится четыре прототипа, чтобы, наконец, поставить на него эту печать. . .

Верьте или нет. . . это еще не сделано. Пятно все еще немного липкое — поэтому стропы туго натянуты, и я не смог найти ни одного добровольца, чтобы проверить это на фото.

Но я обещаю, это очень удобно. Если вы когда-нибудь сидели в слинг-кресле, все, что вам нужно сделать, это закрыть глаза, и вы на пляже. Благодаря тому, как работает слинг, вы чувствуете себя почти невесомым.

Сборка этого стула оценивается в 25 долларов США. Лучшее предложение, которое я нашел на холщовую ткань для наружного применения шириной 54 дюйма, составляет 8,98 доллара США за ярд для дизайнерских брендов с Fabric.com… и у них также есть бесплатная обратная доставка! контрастные принты, вы можете подумать о подкладке слингов холщовой утиной тканью.  9№ 0003

Я использовал гель-краситель Minwax Gel Stain для каркаса стула, чтобы получить насыщенное ровное окрашивание. Прочность и долговечность этого стула в значительной степени зависят от того, какой тип материалов вы используете и как вы строите свой стул. Как показано и построено мной, Ram (200 фунтов + и шесть футов в высоту) соответствует дизайну и размеру. Ваш стул может отличаться в зависимости от типов материалов, которые вы используете, и методов строительства, которые вы используете.

Размеры

Размеры указаны выше.

Подготовка

Список покупок

Деревянный дюбель диаметром 1–6 футов 1/2 дюйма
Ткань для улицы 1 1/2 ярда, ширина 54 дюйма
Швейная фурнитура и нитки
1–1×3, длина 48 дюймов
4–1×2, длина 8 футов
4 болта диаметром 1/4 дюйма, длиной 2 дюйма с соответствующими гайками
12 шайб для болтов

Обычные материалы

2-дюймовые винты

Клей для дерева Elmer’s

Наполнитель для дерева Elmer’s

90rit2 наждачная бумага

кондиционер для дерева

краска

Кисть

Список вырезов

Каркас спинки
2 — 1×2 @ 48″
1 — 1×2 @ 24″
1 — 1×2 @ 25 1/2″
1 — 1×3 @ 24″ 1 Каркас сиденья

90 1×2 @ 44″
4 — 1×2 @ 23 3/4″
1 — 1×2 @ 22 1/4″
1 — 1×3 @ 22 1/4″

Опорная опора
2 — 1×2 @ 15″
1 — Деревянный дюбель диаметром 1/2 дюйма @ 25 1/2 дюйма

Тканевые стропы
2 — Тканевые квадраты для улицы @ 54 x 22 3/4 дюйма
Деревянный дюбель диаметром 2 — 1/2 дюйма @ 22 дюйма

Общие инструкции

Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Также рекомендуется ознакомиться с разделом «Начало работы». Примите все необходимые меры предосторожности, чтобы построить безопасно и разумно. Работайте на чистой ровной поверхности без дефектов и мусора. Всегда используйте прямые доски. Проверяйте квадрат после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочной фиксации. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не впитает пятно. Будьте в безопасности, получайте удовольствие и обращайтесь за помощью, если вам это нужно. Удачи!

Инструкции

Шаг 1

Очень аккуратно соберите заднюю раму, как показано выше. Основные соединения, несущие нагрузку, будут там, где тканевые стропы тянутся к коллекторам, поэтому будьте очень осторожны с использованием клея, тщательно предварительно просверлите отверстия, чтобы не расколоть древесину, и прикрепите на место. Между досками коллектора имеется зазор 3/8 дюйма. Просверлите отверстия для болтов, как показано выше.

Шаг 2

Соберите меньший строп, как показано выше, снова уделяя особое внимание созданию прочных соединений для коллекторов.

Шаг 3

Когда обе рамы будут готовы, выровняйте рамы, как показано выше, и вставьте болты с шайбами ​​с обеих сторон болта и одну шайбу между двумя деревянными рамами, чтобы защитить отделку деревянных рам. Теперь кресло должно открыться, но ничего не будет мешать креслу оставаться открытым. См. следующий шаг. . .

Шаг 4

Соберите опору, как показано выше. Прикрепите болтами и шайбами ​​к каркасу спинки в оставшееся предварительно просверленное отверстие для болта. Упор между планками каркаса сиденья. Вы сможете переместить опору вверх, чтобы отрегулировать угол наклона кресла.

Пора делать пращу.

Шаг 5

Шаг 6

Используя большую длину стежка, прострочите края только по обеим (длинным) сторонам. Декоративный шов необязателен. Обработайте края, заправляя нить в проект.

Шаг 7

Сложите низ и верх на 1 1/2 дюйма, чтобы получились «рукава».
Отстрочите с теми же припусками на швы, что и по бокам.
Обработайте края, заправляя нить в проект.

Шаг 8

Продевая стропы через переголовки стульев, а затем продевая штифты в «рукава», вы создаете стропу, которая прочно удерживается на месте, но ее легко снять, чтобы постирать или изменить внешний вид.

Инструкции по отделке

Инструкции по подготовке

Заполните все отверстия наполнителем для дерева и дайте высохнуть. При необходимости нанесите дополнительные слои шпаклевки для дерева. Когда шпатлевка полностью высохнет, отшлифуйте изделие по направлению волокон древесины наждачной бумагой с зернистостью 120. Вакуумно отшлифуйте проект, чтобы удалить остатки шлифования. Также удалите все остатки шлифовки с рабочих поверхностей. Протрите проект влажной тканью.

Всегда рекомендуется наносить пробный слой на незаметный участок или на обрезки, чтобы убедиться в однородности цвета и адгезии.
